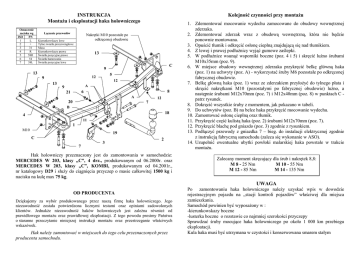

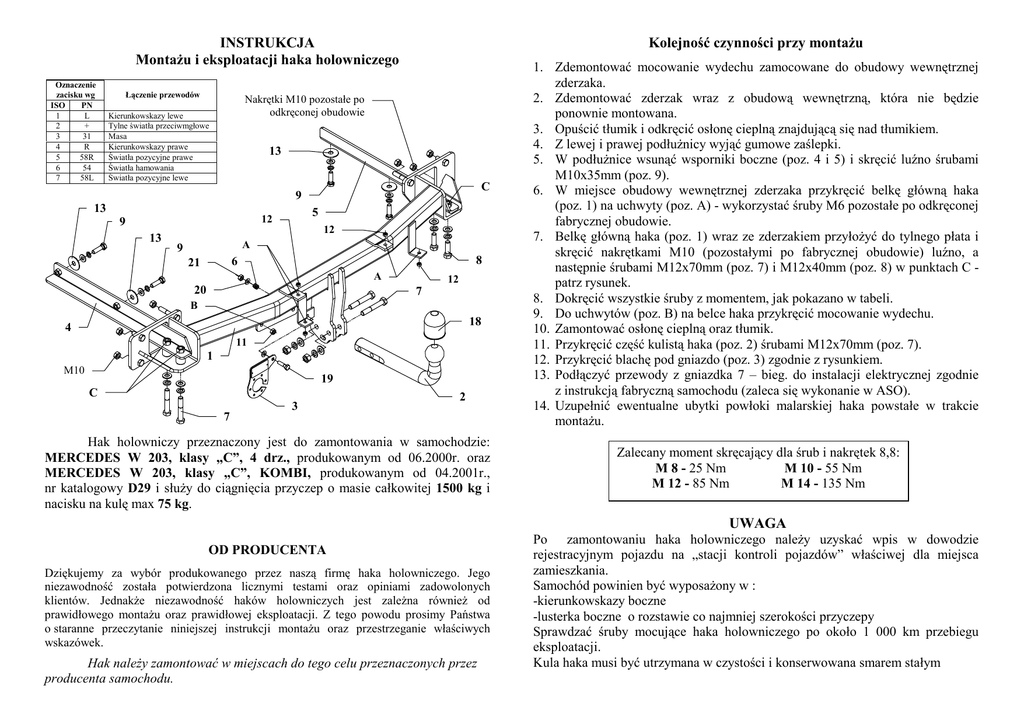

INSTRUKCJA
MontaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
Kolejność czynności przy montaŜu
Nakrętki M10 pozostałe po
odkręconej obudowie
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
13
C
9
13
5
12
9
13
12
A
9
8
6
21
A
20
12
7
B
18
4
11
1
M10
19
C
7
3
2
Hak holowniczy przeznaczony jest do zamontowania w samochodzie:
MERCEDES W 203, klasy „C”, 4 drz., produkowanym od 06.2000r. oraz
MERCEDES W 203, klasy „C”, KOMBI, produkowanym od 04.2001r.,
nr katalogowy D29 i słuŜy do ciągnięcia przyczep o masie całkowitej 1500 kg i
nacisku na kulę max 75 kg.
1. Zdemontować mocowanie wydechu zamocowane do obudowy wewnętrznej
zderzaka.
2. Zdemontować zderzak wraz z obudową wewnętrzną, która nie będzie
ponownie montowana.
3. Opuścić tłumik i odkręcić osłonę cieplną znajdującą się nad tłumikiem.
4. Z lewej i prawej podłuŜnicy wyjąć gumowe zaślepki.
5. W podłuŜnice wsunąć wsporniki boczne (poz. 4 i 5) i skręcić luźno śrubami
M10x35mm (poz. 9).
6. W miejsce obudowy wewnętrznej zderzaka przykręcić belkę główną haka
(poz. 1) na uchwyty (poz. A) - wykorzystać śruby M6 pozostałe po odkręconej
fabrycznej obudowie.
7. Belkę główną haka (poz. 1) wraz ze zderzakiem przyłoŜyć do tylnego płata i
skręcić nakrętkami M10 (pozostałymi po fabrycznej obudowie) luźno, a
następnie śrubami M12x70mm (poz. 7) i M12x40mm (poz. 8) w punktach C patrz rysunek.
8. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
9. Do uchwytów (poz. B) na belce haka przykręcić mocowanie wydechu.
10. Zamontować osłonę cieplną oraz tłumik.
11. Przykręcić część kulistą haka (poz. 2) śrubami M12x70mm (poz. 7).
12. Przykręcić blachę pod gniazdo (poz. 3) zgodnie z rysunkiem.
13. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
14. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie
montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę haka holowniczego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność haków holowniczych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca
zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące haka holowniczego po około 1 000 km przebiegu
eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym
PPUH AUTO-HAK S.J.
WyposaŜenie haka:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Hak holowniczy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. D29
Przeznaczony do zamontowania w samochodzie:
Producent: MERCEDES
Model: W203 klasy „C”
Typ: 4 drz.
produkowanym od 06.2000r.
Typ: KOMBI
produkowanym od 04.2001r.
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu haka holowniczego do samochodu:
MERCEDES W203 klasy „C”
4 drz. - produkowanego od 06.2000r.
KOMBI - produkowanego od 04.2001r.
Data produkcji ..............................
Data zakupu.............................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
Dane techniczne:
wartość siły D: 8,7 kN
maksymalna masa przyczepy: 1500 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z wytycznymi
regulaminu EKG/ONZ 55.01: E20-55R-01 1114
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Hak holowniczy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji haka.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania haka, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów haka
holowniczego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Maks. masa samochodu [kg]
Maks. masa przyczepy [kg] + Maks. masa samochodu [kg]
X
9,81
=
1000
D [kN]
