Dokumentacja projektowa

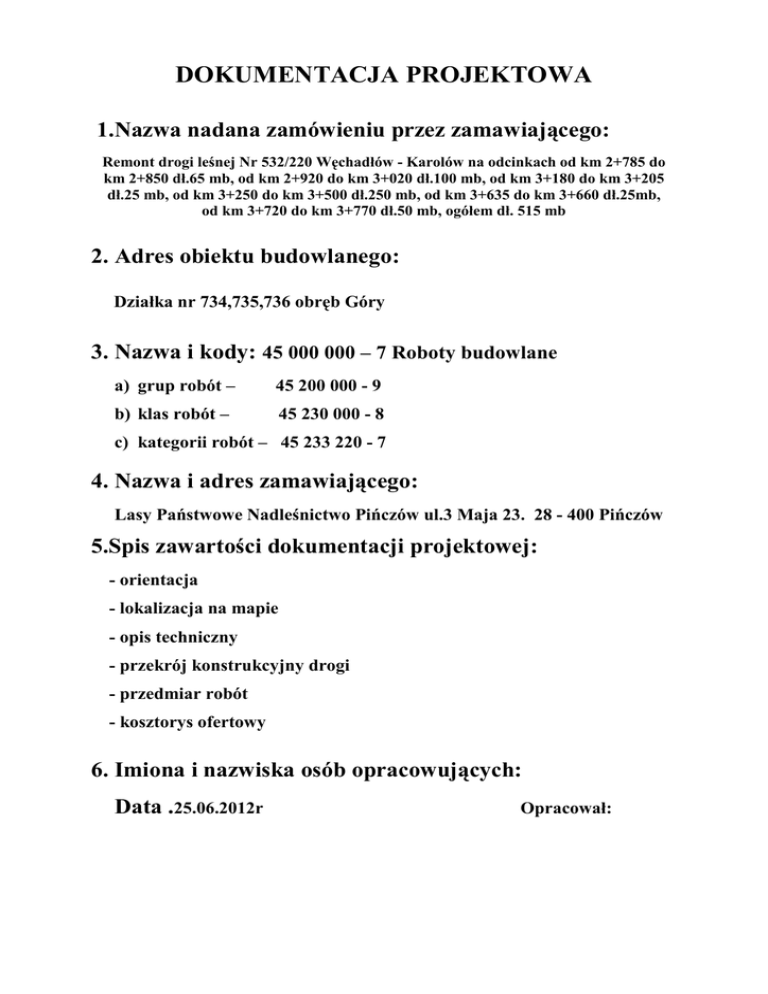

DOKUMENTACJA PROJEKTOWA
1.Nazwa nadana zamówieniu przez zamawiającego:
Remont drogi leśnej Nr 532/220 Węchadłów - Karolów na odcinkach od km 2+785 do
km 2+850 dł.65 mb, od km 2+920 do km 3+020 dł.100 mb, od km 3+180 do km 3+205
dł.25 mb, od km 3+250 do km 3+500 dł.250 mb, od km 3+635 do km 3+660 dł.25mb,
od km 3+720 do km 3+770 dł.50 mb, ogółem dł. 515 mb
2. Adres obiektu budowlanego:
Działka nr 734,735,736 obręb Góry
3. Nazwa i kody: 45 000 000 – 7 Roboty budowlane
a) grup robót –
45 200 000 - 9
b) klas robót –
45 230 000 - 8
c) kategorii robót – 45 233 220 - 7
4. Nazwa i adres zamawiającego:
Lasy Państwowe Nadleśnictwo Pińczów ul.3 Maja 23. 28 - 400 Pińczów
5.Spis zawartości dokumentacji projektowej:
- orientacja
- lokalizacja na mapie
- opis techniczny
- przekrój konstrukcyjny drogi
- przedmiar robót
- kosztorys ofertowy
6. Imiona i nazwiska osób opracowujących:
Data .25.06.2012r
Opracował:
OPIS TECHNICZNY
Remont drogi leśnej Nr 532/220 Węchadłów - Karolów na odcinkach od km 2+785 do
km 2+850 dł.65 mb, od km 2+920 do km 3+020 dł.100 mb, od km 3+180 do km 3+205
dł.25 mb, od km 3+250 do km 3+500 dł.250 mb, od km 3+635 do km 3+660 dł.25mb, od
km 3+720 do km 3+770 dł.50 mb, ogółem dł. 515 mb
I. Stan istniejący.
Droga leśna Nr 532/220 Węchadłów - Karlów na odcinkach od km 2+785 do km 2+850
dł.65 mb, od km 2+920 do km 3+020 dł.100 mb, od km 3+180 do km 3+205 dł.25 mb, od km
3+250 do km 3+500 dł.250 mb, od km 3+635 do km 3+660 dł.25mb, od km 3+720 do km
3+770 dł.50 mb, ogółem dł. 515 mb
Nawierzchnia tłuczniowa zniszczona z naruszeniem podbudowy. Szerokość nawierzchni
tłuczniowej wynosi 3,50 m. Korona drogi 5,5m.
W nawierzchni tłuczniowej występują koleiny spękania podłużne, poprzeczne,siatkowe.
Występują ślady rowów, są zamulone. Pobocze i ślady rowów są porośnięte krzakami i
zaroślami. Pobocze drogi jest zaniżone i zawyżone w stosunku do jezdni do 20 cm i wymaga
ścięcia i wyprofilowania do normatywnego spadku.
II. Projektowany remont.
Remont drogi leśnej Węchadłów - Karolów polegał będzie na wykonaniu następujących
robót:
1. Podbudowa
Wzmocnienie, wyrównanie istniejącej podbudowy kruszywem kamiennym średnio10 cm
na odcinkach od km 2+785 do km 2+850 dł.65 mb, od km 2+920 do km 3+020 dł.100 mb, od
km 3+180 do km 3+205 dł.25 mb, od km 3+250 do km 3+500 dł.250 mb, od km 3+635 do
km 3+660 dł.25mb, od km 3+720 do km 3+770 dł.50 mb, ogółem dł. 515 mb. Zjazdy w km
3+258 str. prawa oraz w km 3+005 i 3+258 str. lewa
2. Nawierzchnia
Nawierzchnia z tłuczniowa o grubości 10 cm na odcinkach od km 2+785 do km 2+850
dł.65 mb, od km 2+920 do km 3+020 dł.100 mb, od km 3+180 do km 3+205 dł.25 mb, od km
3+250 do km 3+500 dł.250 mb, od km 3+635 do km 3+660 dł.25mb, od km 3+720 do km
3+770 dł.50 mb, ogółem dł. 515 mb. Zjazdy w km 3+258 str. prawa oraz w km 3+005 i
3+258 str. lewa
4. Rowy i pobocza
Odmulenie, renowacja rowów z uzupełnieniem poboczy po str. lewej oraz ścięcie
wyrównanie i uzupełnienie poboczy ziemią po str. prawej z odwozem nadmiaru ziemi na
odległość do 2 km
KARTA TYTUŁOWA
/PRZEDMIAR ROBÓT/
1. Nazwa nadana zamówieniu przez zamawiającego:
Remont drogi leśnej Nr 532/220 Węchadłów - Karolów na odcinkach od km 2+785 do
km 2+850 dł.65 mb, od km 2+920 do km 3+020 dł.100 mb, od km 3+180 do km 3+205
dł.25 mb, od km 3+250 do km 3+500 dł.250 mb, od km 3+635 do km 3+660 dł.25mb, od
km 3+720 do km 3+770 dł.50 mb, ogółem dł. 515 mb
2. Nazwa i kody: 45 000 000 – 7 Roboty budowlane
a) grup robót –
45 200 000 - 9
b) klas robót –
45 230 000 - 8
c) kategorii robót – 45 233 220 – 9
3. Adres obiektu budowlanego:
Działka nr 734,735,736 obręb Góry
4. Nazwa i adres zamawiającego:
Lasy Państwowe Nadleśnictwo Pińczów ul.3 Maja 23. 28 - 400 Pińczów
5. Data opracowania przedmiaru robót:
25.06.2012 r
Opracował:
PRZEDMIAR
Remont drogi leśnej Nr 532/220 Węchadłów - Karolów na odcinkach od km 2+785 do km 2+850 dł.65
mb, od km 2+920 do km 3+020 dł.100 mb, od km 3+180 do km 3+205 dł.25 mb, od km 3+250 do km
3+500 dł.250 mb, od km 3+635 do km 3+660 dł.25 mb, od km 3+720 do km 3+770 dł.50 mb ogółem
dł.515 mb
Lp. Podstawa
1
1 SST Dd.1 04.08.03
Opis i wyliczenia
j.m.
Poszcz
PODBUDOWA
Wykonanie wzmocnienia, wyrównania istniejącej
podbudowy - 60%ogólnej powierzchni kruszywem
kamiennym zagęszczonym mechanicznie o gr.10 cm ,
transport mieszanki samochod. samowyład.
m3
[(515*3.5*0.1)*0.6]+{[((6+3.5/2))*7]*3}*0.1
m3
124.425
RAZEM
2 SST Dd.1 04.04.04
Razem
Wykonanie nawierzchni z kruszywa kamiennego 0-31,5
warstwa górna o gr 10 cm
m2
515*3.5+[[((6+3.50)/2)*7]*3]
m2
124.425
1902.250
RAZEM 1902.250
2
3 SST Dd.2 06.03.01
POBOCZA
Ścięcie , wyrównanie i uzupełnienie poboczy ziemią,
dowóz ziemi z odmulanych rowów
m2
515*1
m2
515.000
RAZEM
3
4 SST Dd.3 06-04-01
515.000
ROWY
Odmulenie istniejących rowów średnio 30cm,
wyrównanie i uzupełnienie poboczy ziemią do
wymaganych spadków nadmiar ziemi z odwozm na
odległość 2 km
m
515*1.0
m
515.000
RAZEM
515.000
OFERTA
Remont drogi leśnej Nr 532/220 Węchadłów - Karolów na odcinkach od km 2+785 do km 2+850
dł.65 mb, od km 2+920 do km 3+020 dł.100 mb, od km 3+180 do km 3+205 dł.25 mb, od km
3+250 do km 3+500 dł.250 mb, od km 3+635 do km 3+660 dł.25 mb, od km 3+720 do km 3+770
dł.50 mb ogółem dł.515 mb
Lp Podstaw
. a wyceny
1
Opis
Jedn.
miary
Ilość
Cena
zł
Wartość
zł
(5 x 6)
3
4
5
6
7
2
1
PODBUDOWA
1 SST Dd.1 04.08.03
Wykonanie wzmocnienia,
wyrównania istniejącej
podbudowy - 60%ogólnej
powierzchni kruszywem
kamiennym zagęszczonym
mechanicznie o gr.10 cm ,
transport mieszanki samochod.
samowyład.
m3
[(515*3.5*0.1)*0.
6]+{[((6+3.5/2))*7
]*3}*0.1 =
124.425
2 SST Dd.1 04.04.04
Wykonanie nawierzchni z
kruszywa kamiennego 0-31,5
warstwa górna o gr 10 cm
m2
515*3.5+[[((6+3.
50)/2)*7]*3] =
1902.250
m2
515*1 = 515.000
2
3 SST Dd.2 06.03.01
3
4 SST Dd.3 06-04-01
POBOCZA
Ścięcie , wyrównanie i
uzupełnienie poboczy
ziemią,dowóz ziemi odmulanych
rowów
ROWY
Odmulenie istniejących rowów
średnio 30cm, wyrównanie i
uzupełnienie poboczy ziemią do
wymaganych spadków nadmiar
ziemi z odwozm na odległość 2
km
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
Ogółem wartość kosztorysowa robót
Słownie:
m
515*1.0 =
515.000
