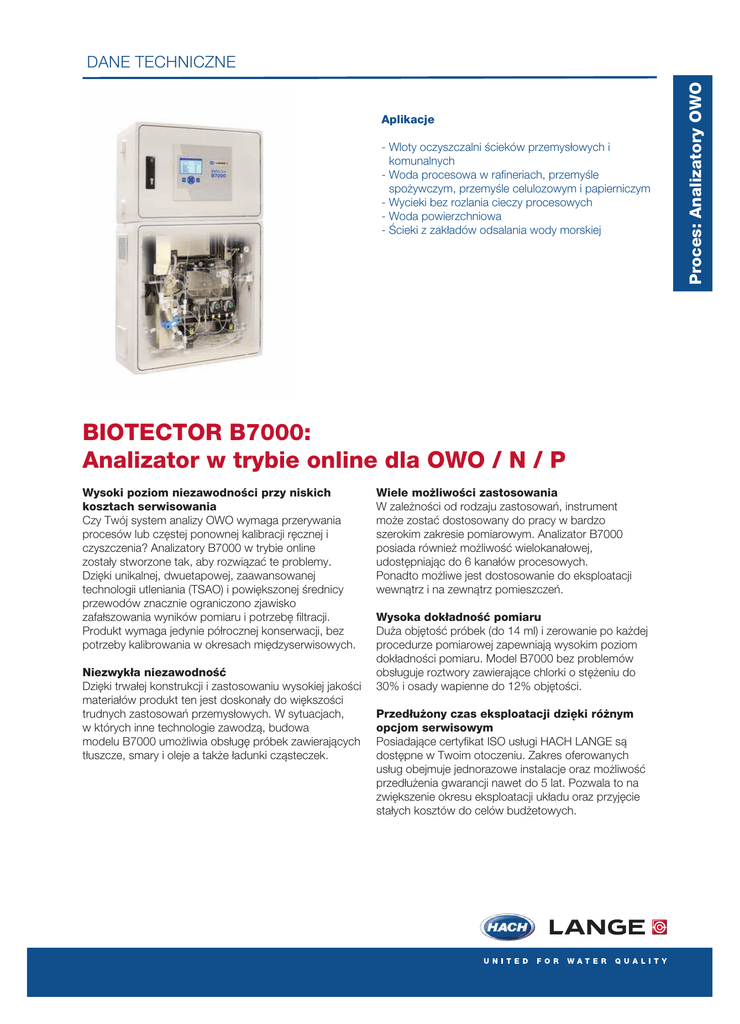

BIOTECTOR B7000: Analizator w trybie online dla OWO / N / P

Aplikacje
- Wloty oczyszczalni ścieków przemysłowych i
komunalnych
- Woda procesowa w rafineriach, przemyśle
spożywczym, przemyśle celulozowym i papierniczym
- Wycieki bez rozlania cieczy procesowych
- Woda powierzchniowa
- Ścieki z zakładów odsalania wody morskiej
BIOTECTOR B7000:
Analizator w trybie online dla OWO / N / P
Wysoki poziom niezawodności przy niskich
kosztach serwisowania
Czy Twój system analizy OWO wymaga przerywania
procesów lub częstej ponownej kalibracji ręcznej i
czyszczenia? Analizatory B7000 w trybie online
zostały stworzone tak, aby rozwiązać te problemy.
Dzięki unikalnej, dwuetapowej, zaawansowanej
technologii utleniania (TSAO) i powiększonej średnicy
przewodów znacznie ograniczono zjawisko
zafałszowania wyników pomiaru i potrzebę filtracji.
Produkt wymaga jedynie półrocznej konserwacji, bez
potrzeby kalibrowania w okresach międzyserwisowych.
Niezwykła niezawodność
Dzięki trwałej konstrukcji i zastosowaniu wysokiej jakości
materiałów produkt ten jest doskonały do większości
trudnych zastosowań przemysłowych. W sytuacjach,
w których inne technologie zawodzą, budowa
modelu B7000 umożliwia obsługę próbek zawierających
tłuszcze, smary i oleje a także ładunki cząsteczek.
Wiele możliwości zastosowania
W zależności od rodzaju zastosowań, instrument
może zostać dostosowany do pracy w bardzo
szerokim zakresie pomiarowym. Analizator B7000
posiada również możliwość wielokanałowej,
udostępniając do 6 kanałów procesowych.
Ponadto możliwe jest dostosowanie do eksploatacji
wewnątrz i na zewnątrz pomieszczeń.
Wysoka dokładność pomiaru
Duża objętość próbek (do 14 ml) i zerowanie po każdej
procedurze pomiarowej zapewniają wysokim poziom
dokładności pomiaru. Model B7000 bez problemów
obsługuje roztwory zawierające chlorki o stężeniu do
30% i osady wapienne do 12% objętości.
Przedłużony czas eksploatacji dzięki różnym
opcjom serwisowym
Posiadające certyfikat ISO usługi HACH LANGE są
dostępne w Twoim otoczeniu. Zakres oferowanych
usług obejmuje jednorazowe instalacje oraz możliwość
przedłużenia gwarancji nawet do 5 lat. Pozwala to na
zwiększenie okresu eksploatacji układu oraz przyjęcie
stałych kosztów do celów budżetowych.
Proces: Analizatory OWO
DANE TECHNICZNE
BIOTECTOR B7000: Analizator w trybie online dla OWO / N / P
Dane techniczne
Funkcje standardowe
Formuły pomiarowe
OWO
N (og)
Całkowicie organiczny
Pomiar całkowitej wartości
węgiel (TOC) zawierający: granicznej sumy azotu:
P (og)
Pomiar całkowitej
wartości sumy fosforu:
- Nieusuwalny węgiel
organiczny (NPOC) i
- Cząsteczkowy węgiel
organiczny (POC)
- wartości granicznej azotu
- ortofosforanów (PO4-P)
(organicznego i nieorganicznego) - granicznych składników
- azotu amoniakowego (NH4-N)
fosforu (organicznych i
- azotu azotanowego (NO3-N)
nieorganicznych)
- azotu azotynowego (NO2-N)
- polifosforanów
Tryb modelu TOC B7000
- innych reaktywnych
mierzy NPOC
molekuł fosforanów
Tryby TC-TIC / VOC
(PO2-P, PO3-P, itp.)
modelu B7000 mierzą
- Innych składników
sumę NPOC i POC
fosforycznych, np.
fosfonianów,
fosfinianów itp.
Metoda utleniania
Dwuetapowy, zaawansowany proces utleniania (TSAO) wykorzystujący
cząstki hydroksylowe
Metoda pomiarowa
Pomiar podczerwienią
Bezpośrednie pomiary
Pomiar kolorymetryczny
CO2 po utlenieniu
fotometryczne azotanów po
fosforanu po utlenieniu
utlenieniu
za pomocą standardowej
metody kwasu wanadomolibdofosforanowego
Wybór zakresu
Automatyczne lub ręczne
Automatyczne wybór zakresu
Możliwość konfigurowania do 3 zakresów w każdym paśmie zakresu, podanym poniżej
System o zakresie ultra niskim może być konfigurowany wyłącznie jako pojedynczy zakres
TOC.
System o zakresie ultra niskim
0 - 500 µgC/l do
0 - 10000 µgC/l
System o zakresie standardowym 0 - 10 mgC/l do
0 - 10 mgN/l do
0 - 10 mgP/l do
0 - 20000 mgC/l
0 - 20000 mgN/l
0 - 20000 mgP/l
System o zakresie ultra wysokim 0 - 10 mgC/l do
0 - 10 mgN/l do
0 - 10 mgP/l do
0 - 100000 mgC/l
0 - 100000 mgN/l
0 - 100000 mgP/l
Zakresy
Dostępny jest szeroki zakres połączeń TOC, TN i TP
Wyjście cyfrowe
2 potencjalnie wolne kontakty, możliwość programowania
1 potencjalnie wolny kontakt bez awarii, możliwość programowania
Wyjście
4 ... 20 mA
Jako sygnał indywidualny o maksymalnej wartości 6 lub sygnał złożony o maksymalnej
wartości 35
Interfejs wejście cyfrowego
Wyjście RS232 drukarki lub urządzenia logującego dane
Powtarzalność
System o zakresie ultra niskim: ± 3 % odczytu lub 0,5 µg/l większa wartość
System o zakresie standardowym i ultra wysokim:
± 3 % odczytu lub 0,3 mg/l większa wartość
Wyświetlacz
Czas cyklu
Tolerancja na chlorki
Wymagania filtrowania
Wysokokontrastowy, 40-znakowy, 16-liniowy podświetlany wyświetlacz LCD z
podświetleniem CFL
TOC: 6,5 min
TOC, TN: 7 min
TOC, TN, TP: 10 min
do 30 %
do 30 %
do 30 %
(wszystkich zakresów)
(zależnie od zakresu)
(zależnie od zakresu)
Nie wymagane
Przedmiot może ulec zmianie bez powiadomienia
www.hach-lange.pl
BIOTECTOR B7000: Analizator w trybie online dla OWO / N / P
Dane techniczne
Funkcje standardowe
Rozmiar cząsteczki
Temperatura dopływu próbki
Ciśnienie dopływu próbki
Objętość próbki
Przepływ próbki
Temperatura otoczenia
Obsługa
Śledzenie przekroczeń
Wilgotność
Dryf sygnału
Karta SD flash
Języki
Zapisywanie danych
Obudowa
Masa
Wymiary (wys. X szer. X gł)
Pobór mocy
Wymagania dotyczące zasilania
Okres międzyserwisowy
Funkcje opcjonalne
Parametr
Wielostrumieniowy
EExp / Niebezpieczna lokalizacja
Zdalne sterowanie
Tryb pracy
Komunikacja cyfrowa
OWO
N (og)
P (og)
System o zakresie ultra niskim: do poziomu 10 µm delikatnych cząstek.
System o zakresie standardowym i ultra wysokim: do 2 mm delikatne cząstki.
2 do 60 °C (36 do 140 °F)
Typowe warunki otoczenia
Do zastosowań o wysokiej temperaturze pobierania próbek,
dostępne systemy pobierania próbek
do 14,0 ml
Minimum 100 ml na próbkę
5 do 40 °C (41 do 104 ºF)
Opcjonalnie dostępna komora z klimatyzacją
Mikrosterownik z klawiaturą membranową
Pełne śledzenie przekroczenia aż do maksymalnego zakresu
5 do 85 % brak kondensacji
< 5 % na rok
Umożliwia łatwe przekazywanie aktualizacji danych i konfiguracji
Obsługi w języku angielskim, francuskim, niemieckim
Pozostałe języki dostępne na żądanie
Dane dotyczące poprzednich 9999 reakcji
99 poprzednich wydarzeń związanych z usterkami
Poliestr wzmocniony włóknem szklanym
90 - 120 kg
1250 x 750 x 320 mm
1250 x 750 x 320 mm 1500 (do 1750) x 750 x 320 mm
300 W
230 V / 50 Hz lub 115 V / 60 Hz
Inne opcje zasilania są dostępne na żądanie
6 miesięczne odstępy czasu
OWO
TIC, TC, VOC, BOD, COD
N (og)
P (og)
Ntotal
Ptotal, Ptotal (jako suma fosforu
reaktywnego i organicznego)
do 6 strumieni
do 6 strumieni
do 3 strumieni
Certyfikat TÜV: ATEX Ex II 3G Ex pz T4
Certyfikat ETL: Z-Purge, Klasa 1 Div 2, Grupy A, B, C, D, T3, T4, T6
Wejście zdalnego uruchamiania / trybu oczekiwania
Wejście zdalnego wyboru strumienia i zakresu
Wejście zdalnej analizy próbek pobieranych ręcznie
Automatyczna kalibracja i ręczne pobieranie próbek
Modbus, PROFIBUS, Ethernet
Modbus jest zarejestrowanym znakiem handlowym firmy Gould Inc.
Przedmiot może ulec zmianie bez powiadomienia
BIOTECTOR B7000: Analizator w trybie online dla OWO / N / P
Zasada działania
Unikalna metoda TSAO wykorzystana w modelu
B7000 pozwala osiągnąć całkowite i pełne utlenienie
próbki, w tym utlenienie węgla organicznego do
postaci CO2 związków azotowych do azotanów oraz
związków fosforowych do ortofosforanów.
Pomiar TOC: reprezentatywna próbka nieprzefiltrowana
z podlegającego pomiarowi strumienia zostaje
przepompowana do analizatora. W celu obniżenia
poziomu pH dodawany jest kwas, dzięki któremu węgiel
nieorganiczny zostaje wydzielony w postaci CO2 i
zmierzony jako całkowita wartość węgla nieorganicznego
(ang. Total Inorganic Carbon - TIC). Metoda TSAO
wykorzystuje cząsteczki hydroksylowe tworzone z ozonu
i wodorotlenku sodu. Aby usunąć CO2 z utlenionej
próbki, konieczne jest ponowne obniżenie poziomu jej
pH. CO2 zostaje oddzielony i zmierzony za pomocą
specjalnie skonstruowanego analizatora
nierozpraszającego podczerwieni (NDIR) CO2.
Wynik jest wyświetlany jako całkowita wartość węgla
organicznego (ang. Total Organic Carbon - TOC).
Pomiar TN: Po zakończeniu analizy TOC, utleniony
płyn w próbce zostaje przekazany do komórki
pomiarowej. W tym miejscu fotometr analizuje długości fal
charakterystyczne dla azotanów.
Wynik zostaje wyś wietlony jako całkowita wartość azotu
(ang. Total Nitrogen - TN).
Pomiar TP: utleniony płyn w próbce zostaje umieszczony
w podgrzewaczu TP, gdzie zostaje poddany podgrzewaniu
kwasowemu w temperaturze 100 ºC przez 10 sekund, na
skutek czego wiązania wielofosforanowe zostają rozbite i
dochodzi do powstania ortofosforanów.
Próbka podlega reakcji z odczynnikiem TP i jest
przekazywana do komórki pomiarowej.
W tym miejscu fotometr analizuje długości fal
charakterystyczne dla ortofosforanów.
Wynik jest wyświetlany jako całkowita wartość
fosforu (ang. Total Phosphorus - TP).
Informacje do zamówienia
HACH LANGE zapewnia kompleksowe rozwiązania
pomiarowe OWO - od przygotowywania próbek po
opracowywanie danych wyjściowych.
System B7000 jest dostępny z wieloma opcjami:
- klimatyzacją
- ogrzewaniem, oświetleniem wewnętrznym i zewnętrznym
- funkcją alarmu
- samplerem próżniowym / samplerem próżniowym
napędzanym przez Venturi
- koncentratorem tlenu / ze sprężarką
- w wersji do pracy na zewnątrz
Aby zagwarantować nieprzerwane działanie analizatora
B7000, firma HACH LANGE oferuje:
- materiały eksploatacyjne: odczynnik TOC, roztwór
czyszczący TN, odczynnik TP
- części zapasowe i podlegające zużyciu
Aby skonfigurować B7000 do swoich potrzeb, proszę się
skontaktować z przedstawicielem firmy HACH LANGE.
Analizator TOCTAX TOC
Doskonałe do monitorowania koncentracji
TOC w ściekach placówek oczyszczających.
Opcjonalnie dostępna jest wersja z funkcją
homogenizacji próbki.
Testy kuwetowe
Testy fotometryczne zapewniające łatwość
sprawdzania wyników analizatorów TOC,
TN, TP.
Analizator ASTROTOC TOC
Doskonały do pomiarów TOC w warunkach
przemysłowych, np. podgrzewaczach, w
zastosowaniach wykorzystujących czystą
wodę.
Aby uzyskać więcej informacji należy odwiedzić naszą stronę internetową!
www.hach-lange.pl
DOC53.60.35008.May11
