stojaki montowane pomiędzy konwektorami grzejnika stopa

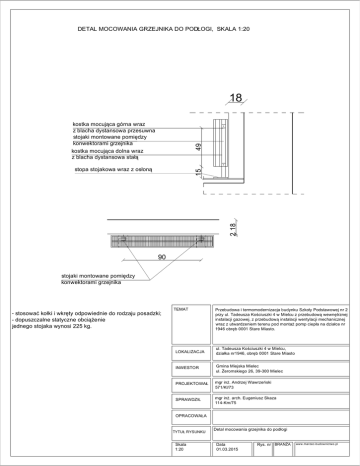

DETAL MOCOWANIA GRZEJNIKA DO PODŁOGI, SKALA 1:20
18
49
kostka mocująca górna wraz
z blacha dystansowa przesuwna
stojaki montowane pomiędzy
konwektorami grzejnika
kostka mocująca dolna wraz
z blacha dystansowa stałą
2 18
15
stopa stojakowa wraz z osłoną
90
stojaki montowane pomiędzy
konwektorami grzejnika
- stosować kołki i wkręty odpowiednie do rodzaju posadzki;
- dopuszczalne statyczne obciążenie
jednego stojaka wynosi 225 kg.
TEMAT
Przebudowa i termomodernizacja budynku Szkoły Podstawowej nr 2
przy ul. Tadeusza Kościuszki 4 w Mielcu z przebudową wewnętrznej
instalacji gazowej, z przebudową instalacji wentylacji mechanicznej
wraz z utwardzeniem terenu pod montaż pomp ciepła na działce nr
1946 obręb 0001 Stare Miasto.
LOKALIZACJA
ul. Tadeusza Kościuszki 4 w Mielcu,
działka nr1946, obręb 0001 Stare Miasto
INWESTOR
Gmina Miejska Mielec
ul. Żeromskiego 26, 39-300 Mielec
PROJEKTOWAŁ
mgr inż. Andrzej Wawrzeński
571/Kl/73
SPRAWDZIŁ
mgr inż. arch. Eugeniusz Skaza
114-Km/75
OPRACOWAŁA
TYTUŁ RYSUNKU
Skala
1:20
Detal mocowania grzejnika do podłogi
Data
01.03.2015
Rys. nr BRANŻA
