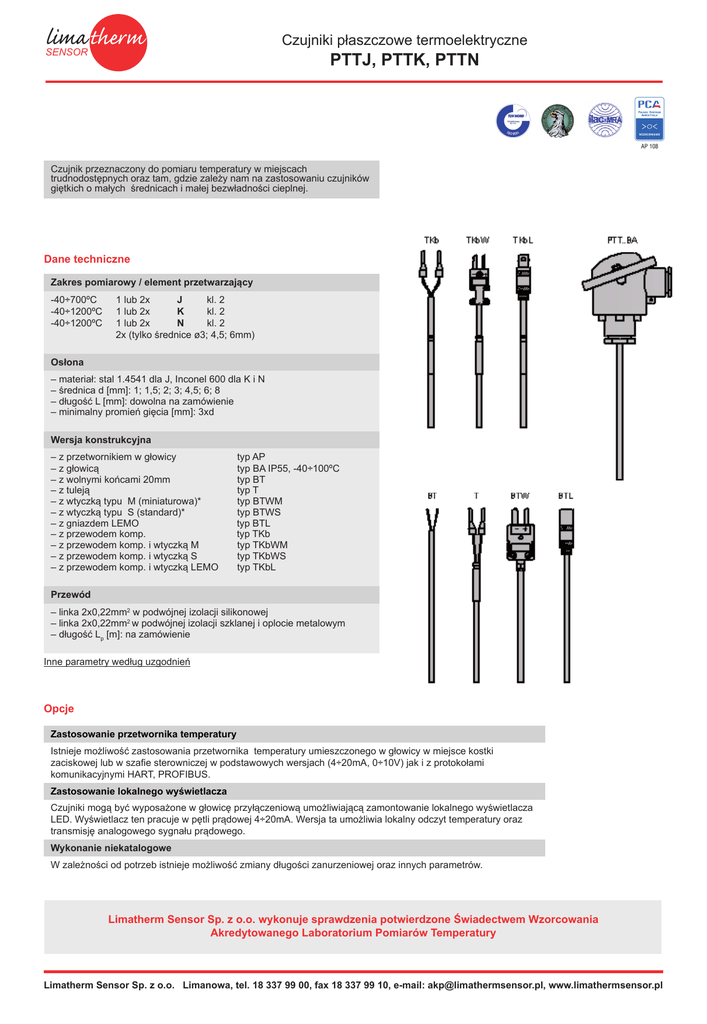

Karta katalogowa - Limatherm Sensor

Czujniki płaszczowe termoelektryczne
SENSOR
PTTJ, PTTK, PTTN
Czujnik przeznaczony do pomiaru temperatury w miejscach
trudnodostępnych oraz tam, gdzie zależy nam na zastosowaniu czujników
giętkich o małych średnicach i małej bezwładności cieplnej.
Dane techniczne
Zakres pomiarowy / element przetwarzający
-40÷700ºC
-40÷1200ºC
-40÷1200ºC
1 lub 2x
J
kl. 2
1 lub 2x
K
kl. 2
1 lub 2x
N
kl. 2
2x (tylko średnice ø3; 4,5; 6mm)
Osłona
– materiał: stal 1.4541 dla J, Inconel 600 dla K i N
– średnica d [mm]: 1; 1,5; 2; 3; 4,5; 6; 8
– długość L [mm]: dowolna na zamówienie
– minimalny promień gięcia [mm]: 3xd
Wersja konstrukcyjna
– z przetwornikiem w głowicy
– z głowicą
– z wolnymi końcami 20mm
– z tuleją
– z wtyczką typu M (miniaturowa)*
– z wtyczką typu S (standard)*
– z gniazdem LEMO
– z przewodem komp.
– z przewodem komp. i wtyczką M
– z przewodem komp. i wtyczką S
– z przewodem komp. i wtyczką LEMO
typ AP
typ BA IP55, -40÷100ºC
typ BT
typ T
typ BTWM
typ BTWS
typ BTL
typ TKb
typ TKbWM
typ TKbWS
typ TKbL
Przewód
– linka 2x0,22mm2 w podwójnej izolacji silikonowej
– linka 2x0,22mm2 w podwójnej izolacji szklanej i oplocie metalowym
– długość Lp [m]: na zamówienie
Inne parametry według uzgodnień
Opcje
Zastosowanie przetwornika temperatury
Istnieje możliwość zastosowania przetwornika temperatury umieszczonego w głowicy w miejsce kostki
zaciskowej lub w szafie sterowniczej w podstawowych wersjach (4÷20mA, 0÷10V) jak i z protokołami
komunikacyjnymi HART, PROFIBUS.
Zastosowanie lokalnego wyświetlacza
Czujniki mogą być wyposażone w głowicę przyłączeniową umożliwiającą zamontowanie lokalnego wyświetlacza
LED. Wyświetlacz ten pracuje w pętli prądowej 4÷20mA. Wersja ta umożliwia lokalny odczyt temperatury oraz
transmisję analogowego sygnału prądowego.
Wykonanie niekatalogowe
W zależności od potrzeb istnieje możliwość zmiany długości zanurzeniowej oraz innych parametrów.
Limatherm Sensor Sp. z o.o. wykonuje sprawdzenia potwierdzone Świadectwem Wzorcowania
Akredytowanego Laboratorium Pomiarów Temperatury
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
Czujniki płaszczowe termoelektryczne
SENSOR
PTTJ, PTTK, PTTN
TKb
TKbW
PTT..BA
d
35
Izolacje przewodów kompensacyjnych / termoelektrycznych
L
L
d
M20x1.5
L
L
35
35
Lp
Lp
~75
Lp
TKbL
d
d
T
BT
BTL
BTW
20
50
Materiał izolacji
Zakres
temperatury pracy [°C]
Właściwości
PCW (PVC)
-10÷105
Stosowany w łagodnych warunkach otoczenia.
Wodoodporny i elastyczny
Yc-polwinit
-10÷105
Stosowany w łagodnych warunkach otoczenia.
Wodoodporny i elastyczny
FEP-teflon
-50÷200
Odporny na działanie olejów, kwasów i innych agresywnych cieczy. Dobra elastyczność giętkość.
Si-silikon
-50÷180
Wodoodporny, elastyczny stosowany w warunkach
podwyższonej wilgotności.
Ws-włókno szklane
-60÷400
Dobra odporność na wysoką temperaturę.
Słaba odporność na wnikanie cieczy.
L
d
d
L
L
L
35
Uwagi: Dodatkowo na przewody zakładane są oploty/ekrany/miedziane lub stalowe zapobiegające zakłóceniom
elektrycznym, równocześnie podwyższające odporność izolacji przewodów na uszkodzenia mechaniczne. W przypadku dłuższego odcinka przewodu, aplikacja może wymagać uziemienia, aby zminimalizować ingerencję "hałasu"
w obwodzie pomiarowym.
d
d
Średnica płaszcza d [mm]
Termopara
kl. 2
Typy spoin pomiarowych dla
termoelementów
ø1
ø1,5
ø2
ø3
ø4,5
ø6
ø8
550ºC
700ºC
–
J
315ºC
315ºC 400ºC 450ºC
K
760ºC
760ºC 800ºC 900ºC 1000ºC 1200ºC 1200ºC
N
–
–
–
900ºC
–
1200ºC
–
SOA
SO
Obwód pomiarowy
1 x Pt100
SOB
SP
2 x Pt100
2-przew
3-przew
4-przew
2-przew
3-przew
4-przew
x
x
x
x
x
x
1 x TC
2 x TC
2-przew
2-przew


SP
Tolerancja dla klas termoelementów wg normy PN-EN 60584
Typ
termoelementu
Klasa 1
Klasa 2
Zakres
stosowania [°C]
Tolerancja [°C]
Zakres
stosowania [°C]
Tolerancja [°C]
J
Fe-CuNi
od -40 do +375
od +375 do +750
±1,5
±0,004 |t|
od -40 do +333
od +333 do +750
±2,5
±0,0075 |t|
K
NiCr-NiAl
od -40 do +375
od +375 do +1000
±1,5
±0,004 |t|
od -40 do +333
od +333 do +1200
±2,5
±0,0075 |t|
N
NiCrSi-NiSi
od -40 do +375
od +375 do +1000
±1,5
±0,004 |t|
od -40 do +333
od +333 do +1200
±2,5
±0,0075 |t|
| t |- wartość bezwzględna temperatury
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
Czujniki płaszczowe termoelektryczne
SENSOR
PTTJ, PTTK, PTTN
Rodzaje głowic przyłączeniowych
Standardowo czujnik posiada głowicę przyłączeniową typu BA.
Może być również wyposażony w inny rodzaj głowicy przyłączeniowej.
BA
NAA
miejsce na dodatkowy
przetwornik
DANA
szybka z poliwęglanu
DANAW
DANAW-win
Uchwyty mocujące
d
l
8
L
~30
d
M 8×1
M10×1
M12×1
M
UG-3
UG-1
UG-8
Schematy połączeń
TC (termoelement)
+
+
czarny
FeCu-Ni
/J/
-
zielony
NiCr-NiAl
/K/
-
biały
biały
+
różowy
NiCrSi-NiSi
/N/
-
biały
Przetworniki (tylko Pt)
Lokalny wyświetlacz LED
APAQ-HRF
LTT-01
FLEX TOP 2211
1 2 3 4 5
1 2 3 4 5 6
1 2 3 4 5 6
Robc
Robc
+ 6.5÷32V DC
TxIsoPack
TxBlock
1 2 3 4
+ 6.5÷35V DC
–+
5 6
R o bc
+ 8÷35V DC
LPI-01
LPI-02
Robc
+-
+
pętla prądowa
4...20mA -
przetwornik
+ 12÷35V DC
- C +C
LTT-03B
1 2 3 4 5 6
Robc
+ 7.5÷30V DC
LTT-03BU
1 2 3 4 5 6
+
V
+ - 15÷30V DC
FLEX TOP 2202 ROSEMOUNT 248H
1 2 3 4 5 6
R o bc
+ 8÷35V DC
1 2 3 4
+ Robc
E
+ 12÷42V DC
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
Czujniki płaszczowe termoelektryczne
SENSOR
PTTJ, PTTK, PTTN
Rodzaje i kolorystyka przewodów według normy
EU
D
GB
F
USA
Termoelement typu J
czarny
czarny
niebieski czerwony
czarny
biały
niebieski
niebieski
czerwony
czerwony brązowy
zielony
niebieski
żółty
czarny
żółty
czarny
czarny
biały
czerwony
Termoelement typu K
zielony
zielony
zielony
biały
fioletowy
żółty
żółty
fioletowy
żółty
czerwony
Termoelement typu N
różowy
różowy
biały
Kod wyrobu
Wersja czujnika
1
AP
z przetwornikiem (tylko pojedynczy wersja BA)
APW
z wyświetlaczem (tylko pojedynczy z głowicą DANAW-win)
bez oznaczeń
pojedynczy
2
podwójny
Element pomiarowy
2
J
Fe-CuNi /J/
K
NiCr-NiAl /K/
N
NiCrSi-NiSi /N/
Wersja konstrukcyjna
3
BA
z głowicą BA
BT
bez tulei, z wolnymi końcami
T
z tuleją
BTWM
z wtyczką mini zamontowaną na płaszczu (ø3mm)
BTWS
z wtyczką standardową zamontowaną na płaszczu (ø6mm)
BTL
z gniazdem LEMO na płaszczu
TKb
z kablem kompensacyjnym
TKbL
z kablem zakończonym wtykiem LEMO
TKbW
z kablem kompensacyjnym i wtyczką mini
inne parametry wg uzgodnień
Średnica płaszcza
4
dx10
dx10
inne parametry wg uzgodnień
Typ spoiny dla termoelementu
5
SO
spoina odizolowana od płaszcza
SP
spoina jednego lub dwóch termoelementów połączona z płaszczem (uziemiona)
SOA
wspólna spoina dla dwóch termoelementów odizolowana od płaszcza
SOB
odizolowane od siebie spoiny dwóch termoelementów, odizolowane również od płaszcza
Długość płaszcza
6
300
300mm
inne parametry wg uzgodnień
Długość przewodu Lp
7
3
3m
inne parametry wg uzgodnień
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
Czujniki płaszczowe termoelektryczne
SENSOR
PTTJ, PTTK, PTTN
Izolacja przewodu
8
Si
silikon
Ws
włókno szklane
Wyposażenie dodatkowe
9
PTT
gniazdo dla czujników przewodowych
TxBlock
przetwornik TxBlock-(0÷100ºC) dla czujników głowicowych
4
3
2
1
G
–
Przykład zamówienia:
–
5
–
6
–
7
–
8
–
9
–
TTPJ–TKb–45–1–SO–500–3m–Si
