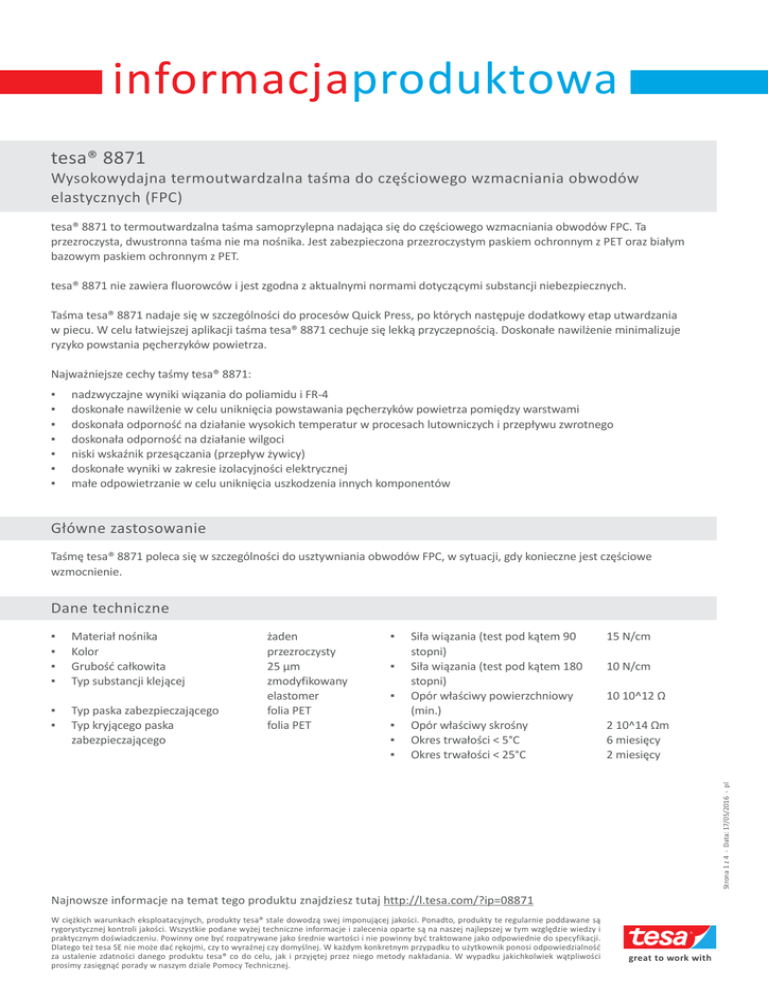

tesa® 8871
Wysokowydajna termoutwardzalna taśma do częściowego wzmacniania obwodów
elastycznych (FPC)
tesa® 8871 to termoutwardzalna taśma samoprzylepna nadająca się do częściowego wzmacniania obwodów FPC. Ta
przezroczysta, dwustronna taśma nie ma nośnika. Jest zabezpieczona przezroczystym paskiem ochronnym z PET oraz białym
bazowym paskiem ochronnym z PET.
tesa® 8871 nie zawiera fluorowców i jest zgodna z aktualnymi normami dotyczącymi substancji niebezpiecznych.
Taśma tesa® 8871 nadaje się w szczególności do procesów Quick Press, po których następuje dodatkowy etap utwardzania
w piecu. W celu łatwiejszej aplikacji taśma tesa® 8871 cechuje się lekką przyczepnością. Doskonałe nawilżenie minimalizuje
ryzyko powstania pęcherzyków powietrza.
Najważniejsze cechy taśmy tesa® 8871:
▪
▪
▪
▪
▪
▪
▪
nadzwyczajne wyniki wiązania do poliamidu i FR-4
doskonałe nawilżenie w celu uniknięcia powstawania pęcherzyków powietrza pomiędzy warstwami
doskonała odporność na działanie wysokich temperatur w procesach lutowniczych i przepływu zwrotnego
doskonała odporność na działanie wilgoci
niski wskaźnik przesączania (przepływ żywicy)
doskonałe wyniki w zakresie izolacyjności elektrycznej
małe odpowietrzanie w celu uniknięcia uszkodzenia innych komponentów
Główne zastosowanie
Taśmę tesa® 8871 poleca się w szczególności do usztywniania obwodów FPC, w sytuacji, gdy konieczne jest częściowe
wzmocnienie.
Dane techniczne
Materiał nośnika
Kolor
Grubość całkowita
Typ substancji klejącej
▪
▪
Typ paska zabezpieczającego
Typ kryjącego paska
zabezpieczającego
żaden
przezroczysty
25 µm
zmodyfikowany
elastomer
folia PET
folia PET
▪
▪
▪
▪
▪
▪
Siła wiązania (test pod kątem 90
stopni)
Siła wiązania (test pod kątem 180
stopni)
Opór właściwy powierzchniowy
(min.)
Opór właściwy skrośny
Okres trwałości < 5°C
Okres trwałości < 25°C
15 N/cm
10 N/cm
10 10^12 Ω
2 10^14 Ωm
6 miesięcy
2 miesięcy
Strona 1 z 4 - Data: 17/05/2016 - pl
▪
▪
▪
▪
Najnowsze informacje na temat tego produktu znajdziesz tutaj http://l.tesa.com/?ip=08871
W ciężkich warunkach eksploatacyjnych, produkty tesa® stale dowodzą swej imponującej jakości. Ponadto, produkty te regularnie poddawane są
rygorystycznej kontroli jakości. Wszystkie podane wyżej techniczne informacje i zalecenia oparte są na naszej najlepszej w tym względzie wiedzy i
praktycznym doświadczeniu. Powinny one być rozpatrywane jako średnie wartości i nie powinny być traktowane jako odpowiednie do specyfikacji.
Dlatego też tesa SE nie może dać rękojmi, czy to wyraźnej czy domyślnej. W każdym konkretnym przypadku to użytkownik ponosi odpowiedzialność
za ustalenie zdatności danego produktu tesa® co do celu, jak i przyjętej przez niego metody nakładania. W wypadku jakichkolwiek wątpliwości
prosimy zasięgnąć porady w naszym dziale Pomocy Technicznej.
tesa® 8871
Wysokowydajna termoutwardzalna taśma do częściowego wzmacniania obwodów
elastycznych (FPC)
Właściwości
▪
▪
Odporność na wilgoć
Odporność na działanie pieców
rozpływowych
bardzo dobra
Odporność na lutowanie
dobra
średnia
niska
Strona 2 z 4 - Data: 17/05/2016 - pl
Ocena dla istotnych właściwości produktów:
▪
Najnowsze informacje na temat tego produktu znajdziesz tutaj http://l.tesa.com/?ip=08871
W ciężkich warunkach eksploatacyjnych, produkty tesa® stale dowodzą swej imponującej jakości. Ponadto, produkty te regularnie poddawane są
rygorystycznej kontroli jakości. Wszystkie podane wyżej techniczne informacje i zalecenia oparte są na naszej najlepszej w tym względzie wiedzy i
praktycznym doświadczeniu. Powinny one być rozpatrywane jako średnie wartości i nie powinny być traktowane jako odpowiednie do specyfikacji.
Dlatego też tesa SE nie może dać rękojmi, czy to wyraźnej czy domyślnej. W każdym konkretnym przypadku to użytkownik ponosi odpowiedzialność
za ustalenie zdatności danego produktu tesa® co do celu, jak i przyjętej przez niego metody nakładania. W wypadku jakichkolwiek wątpliwości
prosimy zasięgnąć porady w naszym dziale Pomocy Technicznej.
tesa® 8871
Wysokowydajna termoutwardzalna taśma do częściowego wzmacniania obwodów
elastycznych (FPC)
Dodatkowe informacje
Zalecenia w zakresie obróbki
Laminacja wstępna I
Na pierwszym etapie laminacji wstępnej taśmę samoprzylepną, po usunięciu paska ochronnego z PET, laminuje się do
sztywniejszego podłoża. Ten etap nie wpływa na okres przydatności taśmy samoprzylepnej. Elementy wstępnie zalaminowane
można przechowywać przez taki sam okres, co taśmę samoprzylepną przy zachowaniu zalecanych warunków.
Ustawienie urządzenia (laminator rolkowy - zagrzane oba cylindry):
▪
▪
▪
temperatura¹: 100-130°C
ciśnienie²: 2-5 barów
prędkość: 1,5-3 m/min
Laminacja wstępna II
Na drugim etapie procesu materiał usztywniający mocuje się wstępnie do obwodu FPC. Należy zatem usunąć pasek ochronny
przed umieszczeniem ręcznie materiału usztywniającego stroną klejącą do FPC. Aby poprawić przyleganie można użyć płyt
grzejnych lub żelazek. Aby uniknąć nagromadzenia się powietrza, zaleca się dodatkowy proces laminacji wałkiem.
Ustawienie urządzenia:
▪
▪
▪
temperatura¹: 100-120°C
ciśnienie²: 2-5 barów
prędkość: 1,5-3 m/min
Należy zwrócić uwagę na fakt, że dokładne parametry laminacji zależą od rodzaju i grubości usztywniającego podłoża. W
przypadku bardzo grubych materiałów usztywniających mogą być wymagane wyższe temperatury i ciśnienie (np. 150°C, 6 barów).
Wiązanie
W przypadku procesu ostatecznego wiązania polecamy obróbkę na prasie Heat Press. Można również polecić obróbkę na prasie
Quick Press z dodatkowym hartowaniem w piecu.
Ustawienie urządzenia - obróbka na prasie Quick Press I:
▪
▪
▪
▪
temperatura¹: 160°C (zwiększenie przez 10 sek. bez ciśnienia)
ciśnienie²: > 15 barów
czas: 2 min
utwardzanie w piecu w temp. 150°C przez 60 min
▪
▪
▪
▪
temperatura¹: 180°C (zwiększenie przez 10 sek. bez ciśnienia)
ciśnienie²: > 15 barów
czas: 1 min
utwardzanie w piecu w temp. 150°C przez 60 min
1) Temperatura „laminacji wstępnej” i „wiązania” odnosi się do temperatury mierzonej na powierzchni formy grzewczej prasy.
Najnowsze informacje na temat tego produktu znajdziesz tutaj http://l.tesa.com/?ip=08871
W ciężkich warunkach eksploatacyjnych, produkty tesa® stale dowodzą swej imponującej jakości. Ponadto, produkty te regularnie poddawane są
rygorystycznej kontroli jakości. Wszystkie podane wyżej techniczne informacje i zalecenia oparte są na naszej najlepszej w tym względzie wiedzy i
praktycznym doświadczeniu. Powinny one być rozpatrywane jako średnie wartości i nie powinny być traktowane jako odpowiednie do specyfikacji.
Dlatego też tesa SE nie może dać rękojmi, czy to wyraźnej czy domyślnej. W każdym konkretnym przypadku to użytkownik ponosi odpowiedzialność
za ustalenie zdatności danego produktu tesa® co do celu, jak i przyjętej przez niego metody nakładania. W wypadku jakichkolwiek wątpliwości
prosimy zasięgnąć porady w naszym dziale Pomocy Technicznej.
Strona 3 z 4 - Data: 17/05/2016 - pl
Ustawienie urządzenia - obróbka na prasie Quick Press II:
