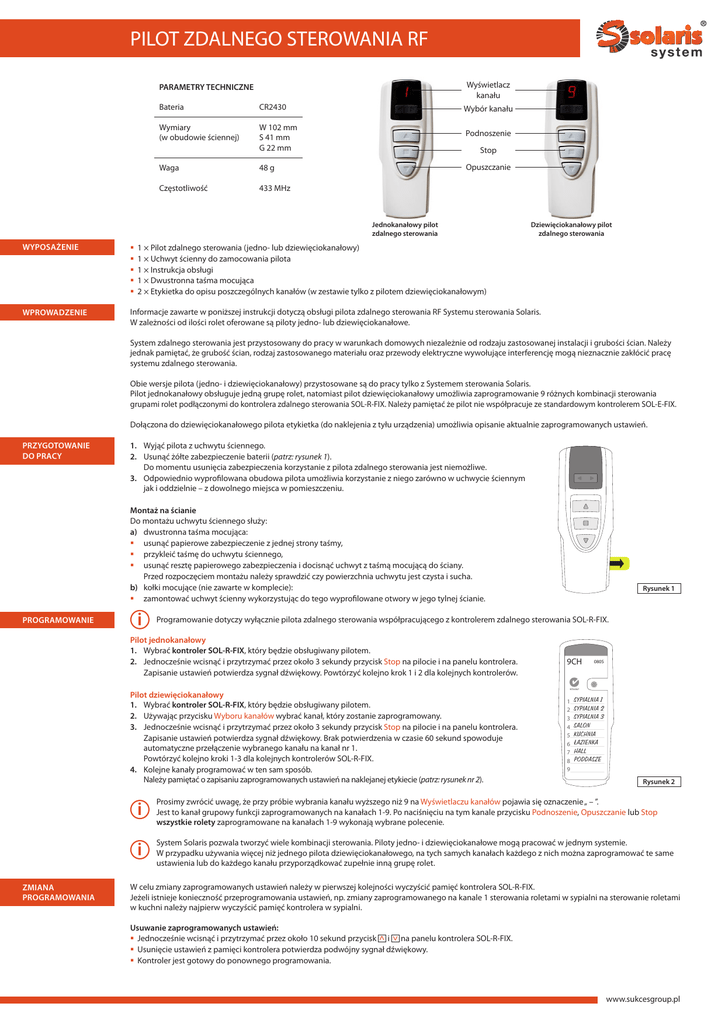

PILOT ZDALNEGO STEROWANIA RF

PILOT ZDALNEGO STEROWANIA RF
Wyświetlacz
kanału
PARAMETRY TECHNICZNE
Bateria
CR2430
Wybór kanału
Wymiary
(w obudowie ściennej)
W 102 mm
S 41 mm
G 22 mm
Podnoszenie
Waga
48 g
Opuszczanie
Częstotliwość
433 MHz
Stop
Jednokanałowy pilot
zdalnego sterowania
Dziewięciokanałowy pilot
zdalnego sterowania
Wyposażenie
 1 × Pilot zdalnego sterowania (jedno- lub dziewięciokanałowy)
 1 × Uchwyt ścienny do zamocowania pilota
 1 × Instrukcja obsługi
 1 × Dwustronna taśma mocująca
 2 × Etykietka do opisu poszczególnych kanałów (w zestawie tylko z pilotem dziewięciokanałowym)
Wprowadzenie
Informacje zawarte w poniższej instrukcji dotyczą obsługi pilota zdalnego sterowania RF Systemu sterowania Solaris.
W zależności od ilości rolet oferowane są piloty jedno- lub dziewięciokanałowe.
System zdalnego sterowania jest przystosowany do pracy w warunkach domowych niezależnie od rodzaju zastosowanej instalacji i grubości ścian. Należy
jednak pamiętać, że grubość ścian, rodzaj zastosowanego materiału oraz przewody elektryczne wywołujące interferencję mogą nieznacznie zakłócić pracę
systemu zdalnego sterowania.
Obie wersje pilota (jedno- i dziewięciokanałowy) przystosowane są do pracy tylko z Systemem sterowania Solaris.
Pilot jednokanałowy obsługuje jedną grupę rolet, natomiast pilot dziewięciokanałowy umożliwia zaprogramowanie 9 różnych kombinacji sterowania
grupami rolet podłączonymi do kontrolera zdalnego sterowania SOL-R-FIX. Należy pamiętać że pilot nie współpracuje ze standardowym kontrolerem SOL-E-FIX.
Dołączona do dziewięciokanałowego pilota etykietka (do naklejenia z tyłu urządzenia) umożliwia opisanie aktualnie zaprogramowanych ustawień.
Przygotowanie
do pracy
1. Wyjąć pilota z uchwytu ściennego.
2. Usunąć żółte zabezpieczenie baterii (patrz: rysunek 1).
Do momentu usunięcia zabezpieczenia korzystanie z pilota zdalnego sterowania jest niemożliwe.
3. Odpowiednio wyprofilowana obudowa pilota umożliwia korzystanie z niego zarówno w uchwycie ściennym
jak i oddzielnie – z dowolnego miejsca w pomieszczeniu.
Montaż na ścianie
Do montażu uchwytu ściennego służy:
a) dwustronna taśma mocująca:
 usunąć papierowe zabezpieczenie z jednej strony taśmy,
 przykleić taśmę do uchwytu ściennego,
 usunąć resztę papierowego zabezpieczenia i docisnąć uchwyt z taśmą mocującą do ściany.
Przed rozpoczęciem montażu należy sprawdzić czy powierzchnia uchwytu jest czysta i sucha.
b) kołki mocujące (nie zawarte w komplecie):
 zamontować uchwyt ścienny wykorzystując do tego wyprofilowane otwory w jego tylnej ścianie.
Programowanie
i
Rysunek 1
Programowanie dotyczy wyłącznie pilota zdalnego sterowania współpracującego z kontrolerem zdalnego sterowania SOL-R-FIX.
Pilot jednokanałowy
1. Wybrać kontroler SOL-R-FIX, który będzie obsługiwany pilotem.
2. Jednocześnie wcisnąć i przytrzymać przez około 3 sekundy przycisk Stop na pilocie i na panelu kontrolera.
Zapisanie ustawień potwierdza sygnał dźwiękowy. Powtórzyć kolejno krok 1 i 2 dla kolejnych kontrolerów.
9CH
0805

Pilot dziewięciokanałowy
1. Wybrać kontroler SOL-R-FIX, który będzie obsługiwany pilotem.
2. Używając przycisku Wyboru kanałów wybrać kanał, który zostanie zaprogramowany.
3. Jednocześnie wcisnąć i przytrzymać przez około 3 sekundy przycisk Stop na pilocie i na panelu kontrolera.
Zapisanie ustawień potwierdza sygnał dźwiękowy. Brak potwierdzenia w czasie 60 sekund spowoduje
automatyczne przełączenie wybranego kanału na kanał nr 1.
Powtórzyć kolejno kroki 1-3 dla kolejnych kontrolerów SOL-R-FIX.
4. Kolejne kanały programować w ten sam sposób.
Należy pamiętać o zapisaniu zaprogramowanych ustawień na naklejanej etykiecie (patrz: rysunek nr 2).
1
2
3
4
5
6
7
8
9
SYPIALNIA 1
SYPIALNIA 2
SYPIALNIA 3
SALON
KUCHNIA
ŁAZIENKA
HALL
PODDASZE
Rysunek 2
i
Prosimy zwrócić uwagę, że przy próbie wybrania kanału wyższego niż 9 na Wyświetlaczu kanałów pojawia się oznaczenie „ – ”.
Jest to kanał grupowy funkcji zaprogramowanych na kanałach 1-9. Po naciśnięciu na tym kanale przycisku Podnoszenie, Opuszczanie lub Stop
wszystkie rolety zaprogramowane na kanałach 1-9 wykonają wybrane polecenie.
i
System Solaris pozwala tworzyć wiele kombinacji sterowania. Piloty jedno- i dziewięciokanałowe mogą pracować w jednym systemie.
W przypadku używania więcej niż jednego pilota dziewięciokanałowego, na tych samych kanałach każdego z nich można zaprogramować te same
ustawienia lub do każdego kanału przyporządkować zupełnie inną grupę rolet.
W celu zmiany zaprogramowanych ustawień należy w pierwszej kolejności wyczyścić pamięć kontrolera SOL-R-FIX.
Jeżeli istnieje konieczność przeprogramowania ustawień, np. zmiany zaprogramowanego na kanale 1 sterowania roletami w sypialni na sterowanie roletami
w kuchni należy najpierw wyczyścić pamięć kontrolera w sypialni.
>
Usuwanie zaprogramowanych ustawień:
 Jednocześnie wcisnąć i przytrzymać przez około 10 sekund przycisk i na panelu kontrolera SOL-R-FIX.
 Usunięcie ustawień z pamięci kontrolera potwierdza podwójny sygnał dźwiękowy.
 Kontroler jest gotowy do ponownego programowania.
>
Zmiana
programowania
NT34567
www.sukcesgroup.pl
PILOT ZDALNEGO STEROWANIA RF
Obsługa
1. Wybrać kontroler zdalnego sterowania, który będzie obsługiwany pilotem.
2. Pilot dziewęciokanałowy: wybrać kanał sterujący wybraną grupą rolet
(zaprogramowane ustawienia kanałów powinny zostać opisane przez użytkownika na etykiecie naklejonej z tyłu pilota).
3. Aby podnieść roletę: wcisnąć na pilocie przycisk Podnoszenie. Po całkowitym otwarciu roleta zatrzyma się automatycznie.
4. Aby opuścić roletę: wcisnąć na pilocie przycisk Opuszczanie. Po całkowitym zamknięciu roleta zatrzyma się automatycznie.
5. Roletę można zatrzymać w dowolnej chwili przyciskiem Stop
(jeżeli kanał obsługuje więcej niż jedną roletę nastąpi zatrzymanie wszystkich zaprogramowanych na tym kanale rolet.)
6. Aby sterować inną roletą należy wybrać odpowiadający jej kanał przy pomocy przycisku Wyboru kanału i powtórzyć kroki 2-5
(dotyczy tylko pilota dziewięciokanałowego).
i
Wymiana baterii
Pilot jest wyposażony w system kodowania umożliwiający pracę tylko i wyłącznie z zaprogramowanym kontrolerem zdalnego sterowania SOL-R-FIX.
W zależności od częstotliwości użytkowania okres pracy pilota przewidziany jest na okres około 2 lat. Zaleca się używanie baterii CR2430.
1. Wyjąć pilota z uchwytu ściennego i używając
małego śrubokręta odkręcić śrubkę znajdującą
się z tyłu pilota.
9CH
2. Otworzyć pokrywę i delikatnie (bez użycia siły) wyjąć mechanizm pilota.
Nie wyjmować gumki klawiatury.
0805

NT34567

15910.330 - E
Tested in Taiwan OZ 26A
Software 1.5
3. Wymienić starą baterię umieszczoną pod klamerką
w dolnej części mechanizmu pilota na nową.
Należy zwrócić szczególną uwagę na umieszczenie
baterii zgodnie z jej biegunowością.
4. Umieścić mechanizm w obudowie, nałożyć pokrywę pilota (bez dociskania) i zamknąć ją
dokręcając śrubki. Wymiana baterii nie ma wpływu na zaprogramowane ustawienia.

Bateria
CR2430
i
15910.330 - E
Tested in Taiwan OZ 26A
Software 1.5
Na nowej baterii nie powinny pozostać żadne
odciski palców dlatego podczas wymiany
zaleca się użycie czystej szmatki.
W przypadku problemów z wymianą baterii w pilocie prosimy o kontakt z autoryzowanym dystrybutorem Systemu sterowania Solaris.
Eksploatacja
i konserwacja
Rozwiązywanie
problemów
Pilot zdalnego sterowania RF przystosowany jest do pracy wewnątrz pomieszczeń.
Do czyszczenia pilota należy używać wilgotnych (nie mokrych!) ściereczek. Nie używać chemicznych środków czyszczących.
Duża wilgotność i ciecze mogą uszkodzić pilota.
Pilot może być stosowany wyłącznie z Systemem sterowania Solaris.
Objaw
Sposób postępowania
Pilot zdalnego sterowania nie steruje roletą / grupą rolet

Upewnij się czy kontroler SOL-R-FIX jest przystosowany do zdalnego sterowania.

Upewnij się czy pilot został zaprogramowany do obsługi danego kontrolera SOL-R-FIX
(spróbuj go ponownie zaprogramować zgodnie z wytycznymi zawartymi w części
PROGRAMOWANIE).

Upewnij się czy na pilocie wybrany został właściwy kanał przypisany do obsługi danej
rolety / grupy rolet.

Upewnij się czy akumulator kontrolera zdalnego sterowania SOL-R-FIX jest w pełni naładowany.
Po wciśnięciu przycisku dioda sygnalizacyjna nie świeci się 
Bateria jest zużyta. Należy wymienić baterię
(więcej informacji w części WYMIANA BATERII).

Upewnij się czy zostało usunięte żółte zabezpieczenie baterii.
Przerywana praca sterowanej pilotem rolety / grupy rolet

Odległość między pilotem a kontrolerem SOL-R-FIX jest zbyt duża.

Należy wymienić baterię w pilocie zdalnego sterowania.
Nie wszystkie rolety sterowane są z tego samego kanału

Odległość między pilotem a kontrolerem SOL-R-FIX jest zbyt duża.

Należy przeprogramować kontroler SOL-R-FIX sterujący daną grupą rolet.
