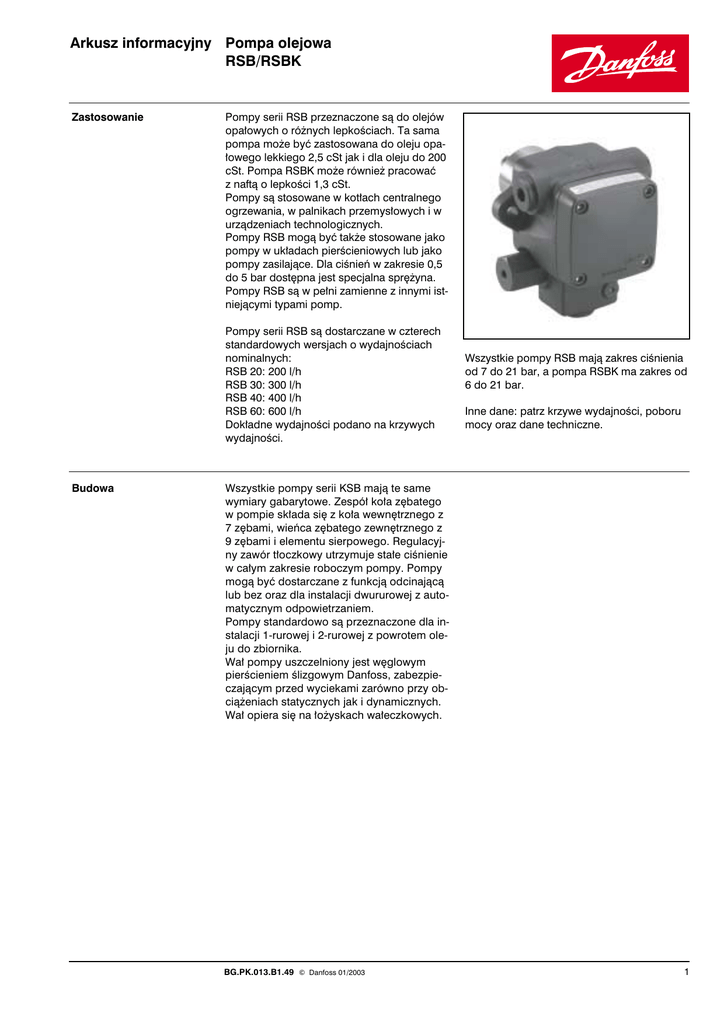

Arkusz informacyjny Pompa olejowa RSB/RSBK

Arkusz informacyjny Pompa olejowa
RSB/RSBK
Zastosowanie
Pompy serii RSB przeznaczone sà do olejów
opa∏owych o ró˝nych lepkoÊciach. Ta sama
pompa mo˝e byç zastosowana do oleju opa∏owego lekkiego 2,5 cSt jak i dla oleju do 200
cSt. Pompa RSBK mo˝e równie˝ pracowaç
z naftà o lepkoÊci 1,3 cSt.
Pompy sà stosowane w kot∏ach centralnego
ogrzewania, w palnikach przemys∏owych i w
urzàdzeniach technologicznych.
Pompy RSB mogà byç tak˝e stosowane jako
pompy w uk∏adach pierÊcieniowych lub jako
pompy zasilajàce. Dla ciÊnieƒ w zakresie 0,5
do 5 bar dost´pna jest specjalna spr´˝yna.
Pompy RSB sà w pe∏ni zamienne z innymi istniejàcymi typami pomp.
Pompy serii RSB sà dostarczane w czterech
standardowych wersjach o wydajnoÊciach
nominalnych:
RSB 20: 200 l/h
RSB 30: 300 l/h
RSB 40: 400 l/h
RSB 60: 600 l/h
Dok∏adne wydajnoÊci podano na krzywych
wydajnoÊci.
Budowa
Wszystkie pompy RSB majà zakres ciÊnienia
od 7 do 21 bar, a pompa RSBK ma zakres od
6 do 21 bar.
Inne dane: patrz krzywe wydajnoÊci, poboru
mocy oraz dane techniczne.
Wszystkie pompy serii KSB majà te same
wymiary gabarytowe. Zespó∏ ko∏a z´batego
w pompie sk∏ada si´ z ko∏a wewn´trznego z
7 z´bami, wieƒca z´batego zewn´trznego z
9 z´bami i elementu sierpowego. Regulacyjny zawór t∏oczkowy utrzymuje sta∏e ciÊnienie
w ca∏ym zakresie roboczym pompy. Pompy
mogà byç dostarczane z funkcjà odcinajàcà
lub bez oraz dla instalacji dwururowej z automatycznym odpowietrzaniem.
Pompy standardowo sà przeznaczone dla instalacji 1-rurowej i 2-rurowej z powrotem oleju do zbiornika.
Wa∏ pompy uszczelniony jest w´glowym
pierÊcieniem Êlizgowym Danfoss, zabezpieczajàcym przed wyciekami zarówno przy obcià˝eniach statycznych jak i dynamicznych.
Wa∏ opiera si´ na ∏o˝yskach wa∏eczkowych.
BG.PK.013.B1.49 © Danfoss 01/2003
1
Arkusz informacyjny
Pompa olejowa RSB/RSBK
Dzia∏anie
Po uruchomieniu pompy, olej jest zasysany
przez króciec ssawny „S" do strony ssawnej
zespo∏u ko∏a z´batego. Kierunek obrotów jest
w prawo, patrzàc od strony koƒca wa∏u.
Olej jest przet∏aczany do strony t∏ocznej zespo∏u ko∏a z´batego a ciÊnienie jest regulowane
i utrzymywane na sta∏ym poziomie przez zawór
regulacyjny „V" ze spr´˝ynà. WydajnoÊç dyszy
zale˝y od nastawionego ciÊnienia, oporu dyszy i oporów przep∏ywu na drodze do dyszy.
Nadmiar oleju jest odprowadzany do króçca
powrotu „R".
W instalacji dwururowej pompa odpowietrza
si´ samoczynnie. Dla szybszego odpowietrzenia otworzyç króciec P.
2
BG.PK.013.B1.49 © Danfoss 01/2003
W przypadku instalacji jednorurowej nale˝y
usunàç Êrub´ (A) i nadmiar oleju jest odprowadzany z powrotem do strony ssawnej. Króciec (R) musi byç zaÊlepiony.
Je˝eli wystàpi wi´ksze zu˝ycie oleju ni˝ mo˝e
dostarczyç zespó∏ ko∏a z´batego, ciÊnienie
spadnie poni˝ej wartoÊci nastawionej i zawór
„V" przestaje dzia∏aç.
Mo˝na temu przeciwdzia∏aç poprzez:
• obni˝enie ciÊnienia pompy
• zamian´ dyszy na mniejszà
• zamian´ pompy na pomp´ o wi´kszej wydajnoÊci.
Arkusz informacyjny
Pompa olejowa RSB/RSBK
Dane techniczne
Typ
RSB
Zakres lepkoÊci
Zakres ciÊnienia
20
mm2/s (cSt.)
bar
Alt. zakres ciÊn., ze specjalnà spr´˝ynà
30
60
K20
K30
K40
K60
1.3 - 200
6-21
0,5 do 5
bar
min-1
Obroty
1400 do 3600
Nastawa fabryczna
bar
CiÊnienie minimalne
Wahania ciÊnienia w trakcie pracy
i przy restarcie
bar
Maks. 5% ciÊnienia nastawionego
Maks. ciÊnienie w przewodzie ssawnym bar
4,0
Maks. podciÊn. w przewodzie ssawnym bar
Ryzyko separacji powietrza / gazu poni˝ej 0.4
Patrz wykresy poboru mocy
Pobór mocy
WielkoÊç filtra/rozmiar siatki
cm2/µm
105/150
WydajnoÊç w funkcji ciÊnienia
Wykresy wydajnoÊci i momentu obrotowego przy
2850 min-1
40
2.5 - 200
7-21
—
105/150
—
Patrz wykresy wydajnoÊci
-10 do +120
-10 do +90
Maks. temperatura czynnika
°C
Ci´˝ar
kg
Temperatura otoczenia
°C
-25 do +120
Temperatura magazynowania
°C
-40 do +120
4,7
4,7
4,7
4,7
4,7
4,7
4,7
4,7
W
do 20 cSt.
BG.PK.013.B1.49 © Danfoss 01/2003
3
Arkusz informacyjny
Pompa olejowa RSB/RSBK
Rysunek z∏o˝eniowy pompy RSB
Rysunek z∏o˝eniowy pompy RSBK
4
BG.PK.013.B1.49 © Danfoss 01/2003
Arkusz informacyjny
Pompa olejowa RSB/RSBK
Wymiary
Po∏o˝enie króçców
P1
Regulacja ciÊnienia
S
Przewód ssawny, G 1/2, korek
metalowy
R
Przewód powrotny, G 1/2, korek
metalowy
Pod∏àczenie dyszy z lewej lub prawej
strony, G 1/4, pierÊcieƒ matalowy
Pomiar ciÊnienia t∏oczenia, G 1/8
BG.PK.013.B1.49 © Danfoss 01/2003
5
Arkusz informacyjny
Pompa olejowa RSB/RSBK
Monta˝ i pierwsze
uruchomienie
Naklejka na pompie pokazuje umiejscowienie
Êruby regulacji ciÊnienia oraz króçców przy∏àcznych. Pompa mo˝e wspó∏pracowaç z instalacjà jednorurowà lub dwururowà. W przypadku instalacji jednorurowej nale˝y zaÊlepiç króciec (R) i usunàç Êrub´ (A).
Przed uruchomieniem pompy:
• Sprawdziç kierunek obrotów (patrzàc zawsze
od strony wa∏u).
• Sprawdziç wspó∏osiowoÊç wa∏ów silnika
i pompy.
Zamawianie
Typ
RSB 20
RSB 20
RSB 30
RSB 30
RSB 40
RSB 40
RSB 60
RSB 60
RSBK 20
RSBK 20
RSBK 30
RSBK 30
RSBK 40
RSBK 40
RSBK 60
RSBK 60
Nr katalogowy
070H0300
070H0316
070H0301
070H0317
070H0302
070H0318
070H0303
070H0319
070H0308
070H0324
070H0309
070H0325
070H0310
070H0326
070H0311
070H0327
• Sprawdziç noÊnoÊç sprz´g∏a.
• Luz pomi´dzy elementami sprz´g∏a musi
byç 1-2 mm .
• SzczelnoÊç po∏àczeƒ sprawdziç powietrzem.
Do uszczelnienia po∏àczeƒ gwintowanych
nie wolno u˝ywaç konopi itp.
• Przewód ssawny i powrotny oleju muszà byç
od siebie oddalone na 400 mm i usytuowane
na tej samej g∏´bokoÊci w zbiorniku oleju.
• Upewniç si´, czy w pompie jest olej.
• Zainstalowaç manometr do pomiaru ciÊnienia t∏oczenia.
• Uruchomiç pomp´ i nastawiç ciÊnienie.
Obroty /wylot do dyszy**
Lewe/po lewej
Prawe/po prawej
Lewe/po lewej
Prawe/po prawej
Lewe/po lewej
Prawe/po prawej
Lewe/po lewej
Prawe/po prawej
Lewe/po lewej
Prawe/po prawej
Lewe/po lewej
Prawe/po prawej
Lewe/po lewej
Prawe/po prawej
Lewe/po lewej
Prawe/po prawej
Zakres ciÊnienia (bar)
7-21
7-21
7-21
7-21
7-21
7-21
7-21
7-21
6-21
6-21
6-21
6-21
6-21
6-21
6-21
6-21
WydajnoÊç (l/h)*
200
200
300
300
400
400
600
600
200
200
300
300
400
400
600
600
* Ârednie wydajnoÊci przy 10 bar, 5.0 cSt, 2850 min-1
** Obroty i wylot do dyszy – patrzàc od strony koƒca wa∏u.
Akcesoria
Spr´˝yna niskiego ciÊnienia 2 do 6 bar (plus etykieta)
Cz´Êci zamienne
Filtr
Uszczelnienie wa∏u przy obrotach lewych/prawych
Regulator ciÊnienia z funkcjà odcinajàcà
6
BG.PK.013.B1.49 © Danfoss 01/2003
Nr katalogowy
070H0013
Nr katalogowy
070H0011
070H0009/070H0010
070H0006
Arkusz informacyjny
Pompa olejowa RSB/RSBK
BG.PK.013.B1.49 © Danfoss 01/2003
7
Arkusz informacyjny
Pompa olejowa RSB/RSBK
