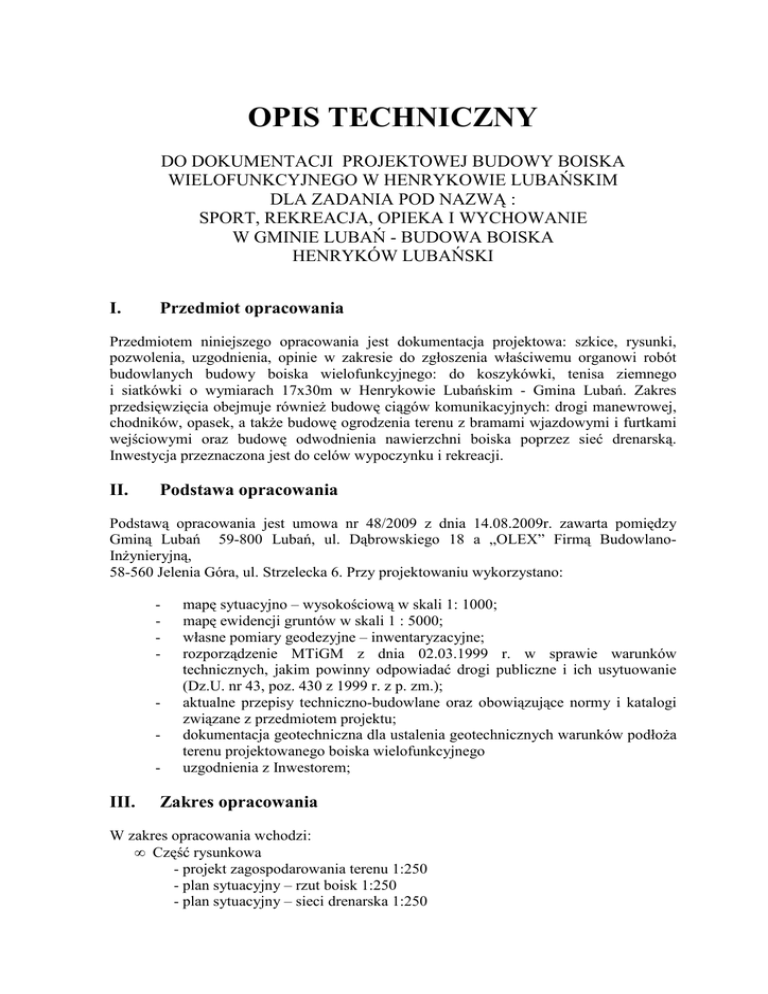

OPIS TECHNICZNY
DO DOKUMENTACJI PROJEKTOWEJ BUDOWY BOISKA
WIELOFUNKCYJNEGO W HENRYKOWIE LUBAŃSKIM
DLA ZADANIA POD NAZWĄ :
SPORT, REKREACJA, OPIEKA I WYCHOWANIE
W GMINIE LUBAŃ - BUDOWA BOISKA
HENRYKÓW LUBAŃSKI
I.
Przedmiot opracowania
Przedmiotem niniejszego opracowania jest dokumentacja projektowa: szkice, rysunki,
pozwolenia, uzgodnienia, opinie w zakresie do zgłoszenia właściwemu organowi robót
budowlanych budowy boiska wielofunkcyjnego: do koszykówki, tenisa ziemnego
i siatkówki o wymiarach 17x30m w Henrykowie Lubańskim - Gmina Lubań. Zakres
przedsięwzięcia obejmuje równieŜ budowę ciągów komunikacyjnych: drogi manewrowej,
chodników, opasek, a takŜe budowę ogrodzenia terenu z bramami wjazdowymi i furtkami
wejściowymi oraz budowę odwodnienia nawierzchni boiska poprzez sieć drenarską.
Inwestycja przeznaczona jest do celów wypoczynku i rekreacji.
II.
Podstawa opracowania
Podstawą opracowania jest umowa nr 48/2009 z dnia 14.08.2009r. zawarta pomiędzy
Gminą Lubań 59-800 Lubań, ul. Dąbrowskiego 18 a „OLEX” Firmą BudowlanoInŜynieryjną,
58-560 Jelenia Góra, ul. Strzelecka 6. Przy projektowaniu wykorzystano:
-
-
III.
mapę sytuacyjno – wysokościową w skali 1: 1000;
mapę ewidencji gruntów w skali 1 : 5000;
własne pomiary geodezyjne – inwentaryzacyjne;
rozporządzenie MTiGM z dnia 02.03.1999 r. w sprawie warunków
technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie
(Dz.U. nr 43, poz. 430 z 1999 r. z p. zm.);
aktualne przepisy techniczno-budowlane oraz obowiązujące normy i katalogi
związane z przedmiotem projektu;
dokumentacja geotechniczna dla ustalenia geotechnicznych warunków podłoŜa
terenu projektowanego boiska wielofunkcyjnego
uzgodnienia z Inwestorem;
Zakres opracowania
W zakres opracowania wchodzi:
• Część rysunkowa
- projekt zagospodarowania terenu 1:250
- plan sytuacyjny – rzut boisk 1:250
- plan sytuacyjny – sieci drenarska 1:250
•
•
•
•
IV.
- przekrój podłuŜny 1:100
- przekroje poprzeczne 1:100
- wymiary poszczególnych boisk w liniach 1:100
Opis techniczny
Specyfikacje techniczne wykonania i odbioru robót
Część kosztowa
- przedmiar robót, kosztorys inwestorski
Informacja BIOZ
Rozwiązania projektowe
1. Przedmiot robót budowlanych
Przedmiotem robót budowlanych jest budowa boiska wielofunkcyjnego o nawierzchni
poliuretanowej z zapewnieniem właściwego odwodnienia powierzchniowego i wgłębnego.
W ramach budowy zostanie wykonana równieŜ droga manewrowa (dojazdowa),
utwardzone dojścia do boisk, nowe ogrodzenie boiska i wyremontowane istniejące
ogrodzenie terenu boisk w rejonie Centrum Szkolenia.
Roboty budowlane będą prowadzone na terenie działek nr 1188, 371/2– AM2 , obręb
Henryków Lubański oznaczonych na mapie ewidencji gruntów w skali 1: 5000
w załączeniu.
2. Istniejący stan zagospodarowania terenu
Na przedmiotowym terenie znajduje się nawierzchnia trawiasta w obszarze
przeznaczonym pod budowę boiska oraz nawierzchnia betonowa stanowiąca dojście do
budynku Centrum. Teren jest ogrodzony. W sąsiedztwie znajduje się zabudowa
siedliskowa. Rzędna powierzchni terenu w rejonie projektowanego boiska wynosi ok.
248,00-249,00 m n.p.m, przy czym teren opada w kierunku południowym.
Warunki gruntowo – wodne podłoŜa terenu przeznaczonego pod budowę boiska ustalono
na podstawie badań opisanych w ekspertyzie geotechnicznej opracowanej przez Zakład
Robót Geologiczno-Wiertniczych Jacek Kielar 59-700 Bolesławiec, ul. Gdańska 31.
PodłoŜe
gruntowe
przedmiotowego
obszaru
jest
niejednorodne,
bowiem
w rozpoznawalnym profilu do głębokości 3,00 m występują zarówno grunty nasypowe jak
i mineralne grunty sypkie oraz spoiste. Grunty podłoŜa terenu rozdzielono w cztery
warstwy geotechniczne o następujących parametrach:
- warstwa I : nasypy antropogeniczne o składzie piaszczysto, kamienisto, gruzowo humusowym;
- warstwa II: gliny pylaste z humusem oraz pyły z otoczakami o IL= 0,39;
- warstwa III: średnio zagęszczone, nawodnione pospółki i Ŝwiry, lokalnie
zaglinione
o ID=0,50
- warstwa IV: twardoplastyczne gliny piaszczyste ze Ŝwirem o IL= 0,20;
W ramach robót makroniwelacyjnych dla właściwego wykonania płyty boisk niezbędna
jest częściowa wymiana istniejących gruntów tj. warstwy nasypów antropogenicznych
o średniej miąŜszości ok. 0,50m, jak równieŜ w części konieczne będzie nadsypanie
gruntami sypkimi dostarczonymi z zewnątrz. W podłoŜu geologicznym dokumentowanego
obszaru stwierdzono wody gruntowe na głębokości ok. 1,50m, przy czym ich lustro ma
lekko napięty charakter, a podczas prac terenowych stabilizowało się ok. 1,0-1,3m pod
powierzchnią.
3. Projektowane zagospodarowanie terenu ( rys. nr 2 )
Zaprojektowano boisko wielofunkcyjne o wymiarach 17,00x30,00m o nawierzchni
poliuretanowej, w skład którego wchodzi:
•
•
•
boisko do koszykówki o wymiarach 28,00 x 15,00m;
kort tenisowy o wym. 13,00x25,50m;
boisko do siatkówki o wym. 9,00x18,00m
Nawierzchnię boisk naleŜy obramować obrzeŜami betonowymi o wymiarach 8x30cm
zabudowanymi na ławie betonowej z betonu C12/15 o Fb = 0,06 m2.
Nawierzchnię naleŜy zabudować do poziomu górnej krawędzi obrzeŜa betonowego.
Dopuszczalne odchyłki wykonania górnej warstwy podbudowy – warstwy klinującej
wynoszą ± 3mm mierzone na łacie 4-metrowej. Natomiast podbudowa zasadnicza powinna
być sprofilowana z dokładnością ± 5mm mierzone na łacie 4-metrowej. Poszczególne
warstwy podbudowy powinny odpowiadać równieŜ wymaganiom związanym z nośnością
oraz zagęszczeniem. Sprawdzenie tych parametrów naleŜy przeprowadzić poprzez badanie
modułu odkształcenia pierwotnego i wtórnego i określenie wskaźnika zagęszczenia, który
dla kruszyw łamanych nie powinien być większy niŜ 2,2 dla kaŜdej warstwy
konstrukcyjnej.
Zaprojektowana nawierzchnia jest nawierzchnią porowatą przepuszczającą wody opadowe
w głąb konstrukcji. Bardzo waŜna jest jakość robót i zastosowane materiały kwalifikowane
na podbudowy w parametrze przepuszczalności, co przy sprawnym systemie drenaŜu
zapewni właściwe odwodnienie.
Po obwodzie boiska zaprojektowano opaskę szerokości 0,50m z kostki betonowej
brukowej. Od strony północnej zamiast opaski występuje chodnik szerokości 1,00m
z stanowiskami na ustawienie ławek parkowych oraz koszy na śmieci. Przy chodniku
zaprojektowano zadaszone miejsce wypoczynku w postaci wiaty ogrodowej o wymiarach
3,00x3,00m i dachem pokrytym gontem bitumicznym z obróbkami blacharskimi.
Zaprojektowano równieŜ przebudowę istniejącej nawierzchni betonowej stanowiącej
dojazd i dojście do budynku Centrum Kształcenia i boiska. Nowe nawierzchnie z kostki
betonowej brukowej na podbudowie z kruszywa łamanego. Nawierzchnią drogi
manewrowej oraz chodnikom nadano spadki poprzeczne w celu właściwego odwodnienia
powierzchniowego. Na istniejących płytach komorach (zbiornikach) bezodpływowych
kanalizacji sanitarnej naleŜy zabudować nowe zwięczenia poprzez wymianę płyt
betonowych i zabudowę włazów Ŝeliwnych klasy min. C-250.
3.1. Powierzchnia elementów podlegających budowie i przebudowie :
- boisko do koszykówki, siatkówki i tenisa w ramach obramowania z obrzeŜy
betonowych – nawierzchnia poliuretanowa = 510,00m2;
- droga manewrowa – kostka betonowa brukowa = 180,00 m2 ;
- chodniki – kostka betonowa brukowa = 140,00 m2 ;
- płyta aŜurowa przykrywająca dren francuski = 4,40 m2
- trawnik z trawy naturalnej 397,00 m2
3.2. Długości zabudowanych elementów liniowych:
-
obrzeŜa betonowe = 264,00 m;
drenaŜ Ø 65mm = 98,30 m;
drenaŜ Ø 145mm = 48,50 m;
przykanalik PCV-U Ø 200mm = 5,30 m
studzienki drenarskie Ø 315 = 2 szt.
studnia rewizyjna betonowa Ø 1000 =1 szt.
studnia murowana z bloczków betonowych o wymiarach w świetle ścian
1,20x1,20m z płytą nastudzienną i włazem typu cięŜkiego D400 =1 szt.
- włazy kanałowe D-250 = 4 szt.
- ogrodzenie nowe / projektowane h4,00m = 119,00m
- ogrodzenie do remontu = 94,00m.
3.3. Teren, na którym projektowana jest budowa boiska nie jest wpisany do rejestru
zabytków i nie podlega ochronie na podstawie ustaleń miejscowego planu
zagospodarowania przestrzennego.
3.4. Teren zamierzenia budowlanego nie znajduje się w granicach terenu górniczego.
3.5. Projektowane zamierzenie – roboty budowlane związane z przebudową boisk w
nowym charakterze i celach nie spowoduje zagroŜeń dla środowiska oraz higieny i zdrowia
uŜytkowników i ich otoczenia.
Na podstawie §3, ust.1 oraz §5, pkt.1,2,3 rozporządzenia RM z dnia 09.11.2004 r.
w sprawie określenia rodzajów przedsięwzięć, mogących znacząco oddziaływać na
środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem
przedsięwzięć do sporządzenia raportu o oddziaływaniu na środowisko (Dz.U.04.257.2573
ze zm.), ww. roboty budowlane nie zaliczono do przedsięwzięć mogących znacząco
oddziaływać na środowisko, dla których sporządzenie raportu moŜe być wymagane. Mając
powyŜsze na uwadze w zgodności z zapisem art.46, ust.1, pkt.1 ustawy z dnia 27.04.2001 r.
(Dz.U. 08.25.150) uznano, Ŝe realizacja przedsięwzięcia polegającego na przebudowie
nawierzchni boisk nie wymaga uzyskania decyzji o środowiskowych uwarunkowaniach
zgody na realizację przedsięwzięcia.
Szczegóły zagospodarowania terenu w planie pokazano na rysunku nr 2.
4. Konstrukcja nawierzchni boiska (przekrój podłuŜny i przekroje poprzeczne –
rys. nr 5, 6, 7, 8 )
WYMAGANIA DLA NAWIERZCHNI:
Badania na zgodność z normą PN-EN 14877:2008, lub aprobata techniczna ITB, lub
rekomendacja techniczna ITB lub wynik badań specjalistycznego laboratorium badającego
nawierzchnie sportowe np. Labosport.
1.Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta.
2.Atest PZH dla oferowanej nawierzchni.
3.Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na
realizowane roboty wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą
nawierzchnię.
Rozwiązania nawierzchni syntetycznej – poliuretanowej dla boiska:
• nawierzchnia dwuwarstwowa, poliuretanowa, gładka, przepuszczalna, grub.15mm
(min. 14mm):
- dolna warstwa z granulatu SBR min. 7 mm;
- górna warstwa z kolorowego granulatu EPDM min. 7mm;
• podbudowa elastyczna ET grub. 30 mm;
• nawierzchnia przepuszczalna dla wody;
• łączna grub. 45mm.
Nawierzchnię poliuretanową układamy na konstrukcji mineralnej składającej się z warstw:
• warstwa klinująca z kruszywa łamanego 0-31,5 mm grub. 5cm;
• warstwa konstrukcyjna z tłucznia 31,5 – 63 mm, grub. 10cm;
• warstwa odsączająca z piasku lub pospółki grub. 10cm;
• podłoŜe istniejące profilowane i zagęszczane do spadków zapewniających spływ
wód do drenaŜu.
WYPOSAśENIE SPORTOWE:
A.
KOSZYKÓWKA:
Stojak stalowy ocynkowany regulowany o wysięgu 167cm, tablica epoksydowa
180x105cm, obręcz uchylna, siateczka do obręczy. Ilość: 2 zestawy.
B.
SIATKÓWKA I TENIS:
Słupki aluminiowe, wielofunkcyjne z osłonami ochronnymi (siatkówka, badminton, tenis)
montowane w tulejach – 2sztuki.
Siatka całosezonowa z antenkami. Ilość: 1 sztuka.
Tuleje montaŜowe aluminiowe z deklami, osadzone w betonowych fundamentach.
5. Odwodnienie boiska
Odwodnienie z wód opadowych i roztopowych – powierzchniowych oraz wgłębnych
zapewnia się poprzez sieć drenarską. Sączki z rur PVC perforowanych Ø65mm owiniętych
włókniną lub w otulinie syntetycznej, zabudowane w rowkach zasypanych Ŝwirem o duŜej
przepuszczalności - frakcji 8-16mm i włączone do drenaŜu Ø145mm (zbieracz) - rura
perforowana PVC w otulinie syntetycznej. Łączenia sączków z zbieraczem odbywają się
poprzez łączniki systemowe. Na końcówkach zbieracza naleŜy zabudować studzienki PVC
Ø315mm tzw. połączeniowe / napowietrzające. DrenaŜ Ø145mm – zbieracz włączyć do
projektowanej studni rewizyjnej betonowej Ø1000mm, którą naleŜy połączyć
przykanalikiem PCV-U Ø200mm do studni murowanej z bloczków betonowych M-6
o wymiarze 1,20x1,20 w świetle ścian, zlokalizowanej poza obszarem boiska (szczegół
rozwiązania przedstawia rys. nr 9 - „Szczegół”). Studnię zlokalizowano na podatku
istniejącego kanału - rurę betonową Ø600mm, która odprowadza wodę pod drogą
i dalej do rowu. Zaprojektowano równieŜ dren francuski przykryty betonową płytą
aŜurową 0,40x0,60x0,08m między płytą boiska a budynkiem. Jeden z ciągów drenarskich
(sączek Ø65mm) naleŜy zabudować w drenaŜ francuski na długości po 1,00m w obu
kierunkach. Dren francuski o wymiarach 0,20x0,40x1,10m i długości 11,00m naleŜy
owinąć geotekstylem np Fibertex typu F-45M i zasypać tłuczniem kamiennym frakcji
31,5-63mm.
Szczegóły projektowanego odwodnienia boiska przedstawiono na rys nr 4 „ Plan
sytuacyjny – sieć drenarska”.
6. Roboty wykończeniowe
W ramach robót wykończeniowych naleŜy wykonać:
a) utwardzoną drogę manewrową prowadzącą od Centrum Szkolenia do boiska
o nawierzchni z kostki betonowej brukowej grub. 8 cm na podsypce cementowopiaskowej i podbudowie z kruszywa łamanego o frakcji 0-31,5mm, grub. 20cm
stabilizowanej mechanicznie i na warstwie kruszywa naturalnego stabilizowanego
cementem o Rm 1,5-2,5 MPa, grub. 15cm;
b) chodniki i opaskę wokół boiska szerokości 0,50m (1,00m wzdłuŜ krawędzi, gdzie
zlokalizowano wiatę drewnianą i ławki parkowe) o nawierzchni z kostki betonowej
brukowej grub. 8 cm na podsypce piaskowej i podbudowie z kruszywa łamanego
o frakcji 0-31,5mm, grub. 15cm stabilizowanej mechanicznie;
c) wykonać trawnik sprofilowany wokół boiska ze spadkiem 1-3% szerokości 1,00m
d) odtworzyć trawniki z trawy naturalnej w rejonie boiska, szczególnie w miejscach
wykonanych robót ziemnych oraz nasadzenie Jałowca PłoŜącego przy schodach
wejściowych do Centrum Szkolenia
e) montaŜ wyposaŜenia boisk;
f) przebudowę istniejącego ogrodzenia (wokół boiska) na ogrodzenie z siatki h=4,00
m na prefabrykowanej podmurówce, rozstawie słupków co 2,50m oraz budowę
bramy wjazdowej szerokości 3,00m – 2szt. i furtki szerokości 1,00m – 3szt wg
lokalizacji zgodnej z rysunkiem nr 2 - Projekt zagospodarowania terenu;
g) remont istniejącego ogrodzenia od strony budynku Centrum. Remont polegający na
wymianie siatki (siatka z rozbiórki w innej lokalizacji) oraz antykorozyjnym
zabezpieczeniu
poprzez
min.
dwukrotne
malowanie:
podkładowe
i nawierzchniowe;
h) montaŜ wiaty/altany drewnianej (miejsca wypoczynku) o wymiarach 3,00x3,00m
oraz ławeczek parkowych, koszy i stojaków rowerowych (10 stanowisk)
UWAGI KOŃCOWE :
1. Przy wykonywaniu robót budowlanych naleŜy stosować wyroby budowlane
dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie.
2. Teren robót oraz jego sąsiedztwo po ich zakończeniu naleŜy uporządkować.
3. Podstawą wykonania i odbioru robót będą Specyfikacje Techniczne (STWiOR).
Opracował:
...................................................
