Wymiennik WNW

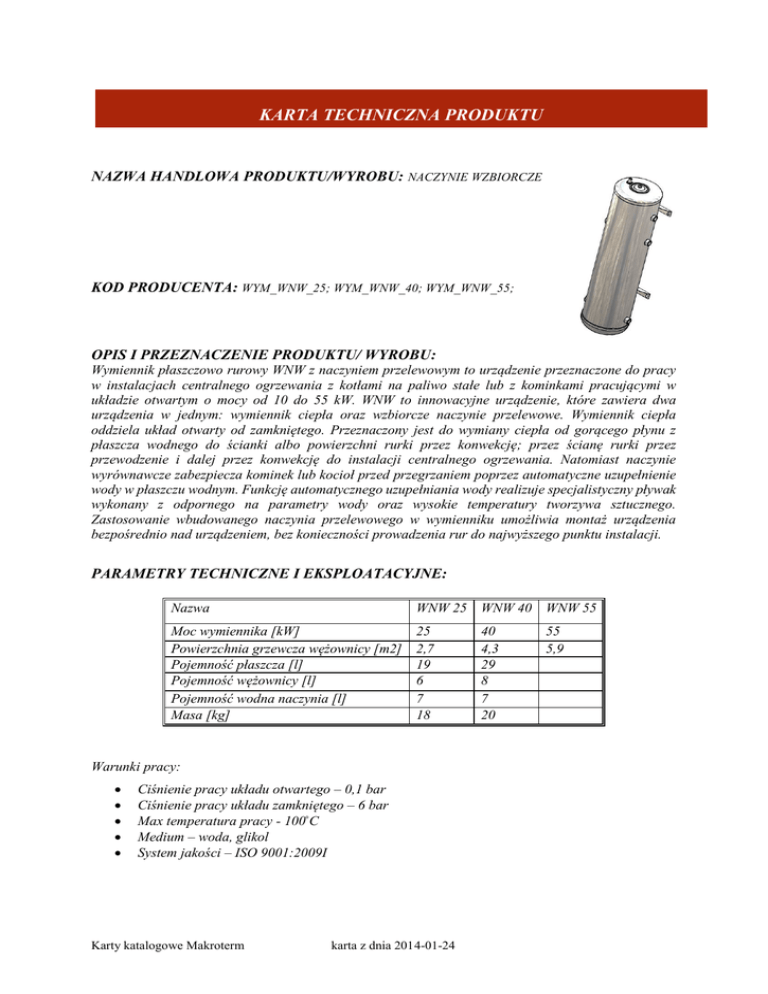

KARTA TECHNICZNA PRODUKTU
NAZWA HANDLOWA PRODUKTU/WYROBU: NACZYNIE WZBIORCZE
KOD PRODUCENTA: WYM_WNW_25; WYM_WNW_40; WYM_WNW_55;
OPIS I PRZEZNACZENIE PRODUKTU/ WYROBU:
Wymiennik płaszczowo rurowy WNW z naczyniem przelewowym to urządzenie przeznaczone do pracy
w instalacjach centralnego ogrzewania z kotłami na paliwo stałe lub z kominkami pracującymi w
układzie otwartym o mocy od 10 do 55 kW. WNW to innowacyjne urządzenie, które zawiera dwa
urządzenia w jednym: wymiennik ciepła oraz wzbiorcze naczynie przelewowe. Wymiennik ciepła
oddziela układ otwarty od zamkniętego. Przeznaczony jest do wymiany ciepła od gorącego płynu z
płaszcza wodnego do ścianki albo powierzchni rurki przez konwekcję; przez ścianę rurki przez
przewodzenie i dalej przez konwekcję do instalacji centralnego ogrzewania. Natomiast naczynie
wyrównawcze zabezpiecza kominek lub kocioł przed przegrzaniem poprzez automatyczne uzupełnienie
wody w płaszczu wodnym. Funkcję automatycznego uzupełniania wody realizuje specjalistyczny pływak
wykonany z odpornego na parametry wody oraz wysokie temperatury tworzywa sztucznego.
Zastosowanie wbudowanego naczynia przelewowego w wymienniku umożliwia montaż urządzenia
bezpośrednio nad urządzeniem, bez konieczności prowadzenia rur do najwyższego punktu instalacji.
PARAMETRY TECHNICZNE I EKSPLOATACYJNE:
Nazwa
WNW 25 WNW 40 WNW 55
Moc wymiennika [kW]
Powierzchnia grzewcza wężownicy [m2]
Pojemność płaszcza [l]
Pojemność wężownicy [l]
Pojemność wodna naczynia [l]
Masa [kg]
25
2,7
19
6
7
18
Warunki pracy:





Ciśnienie pracy układu otwartego – 0,1 bar
Ciśnienie pracy układu zamkniętego – 6 bar
Max temperatura pracy - 100̊ C
Medium – woda, glikol
System jakości – ISO 9001:2009I
Karty katalogowe Makroterm
karta z dnia 2014-01-24
40
4,3
29
8
7
20
55
5,9
BUDOWA URZĄDZENIA
1. Przestrzeń wymiennikowa z wbudowanym wymiennikiem
wężownicowym
2. Przestrzeń naczynia przelewowego wyposażona w zawór pływakowy
3. Uchwyty montażowe
4. Króciec spustowy
5. Obudowa WNW
6. Króciec przelewowy
ZESTAW URZĄDZEŃ/WYROBÓW STANOWIĄCYCH WYPOSAŻENIE PRODUKTU:
Wymiennik z naczyniem przelewowym posiada wbudowane naczynie oraz wymiennik rurowy. Naczynie
przelewowe wyposażone jest w zawór pływakowy z pływakiem. WNW wyposażone jest również w
regulowane uchwyty montażowe.
ZALETY PRODUTKU/WYROBU:






Automatyczny system utrzymania stałego poziomu cieczy w kotle;
Bezciśnieniowa praca w układzie otwartym;
Minimalne opory przepływu;
Uproszczony montaż;
Uniwersalny system mocowania z możliwością wykonania przyłącza hydraulicznego z lewej lub
z prawej strony urządzenia grzewczego;
Duża powierzchnia wymiany ciepła;
CZAS GWARANCJI NACZYNIA : 2 lata
PODŁĄCZENIE WNW DO INSTALACJI
Karty katalogowe Makroterm
karta z dnia 2014-01-24
