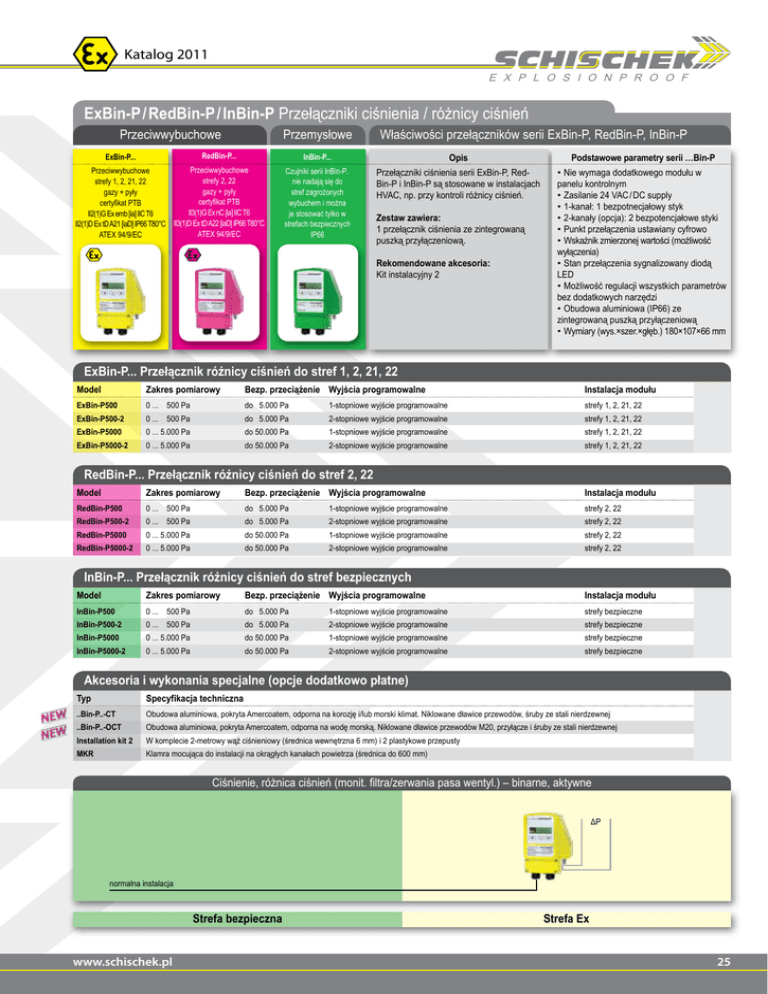

ExBin-P/RedBin-P/InBin-P Przełączniki ciśnienia / różnicy ciśnień

Price list2011
Katalog
2011
ExBin-P/ RedBin-P/ InBin-P Przełączniki ciśnienia / różnicy ciśnień
Przemysłowe
Przeciwwybuchowe
RedBin-P...
ExBin-P...
Przeciwwybuchowe
Przeciwwybuchowe
strefy 2, 22
strefy 1, 2, 21, 22
gazy + pyły
gazy + pyły
certyfikat PTB
certyfikat PTB
II3(1)G Ex nC [ia] IIC T6
II2(1)G Ex emb [ia] IIC T6
II2(1)D Ex tD A21 [iaD] IP66 T80°C II3(1)D Ex tD A22 [iaD] IP66 T80°C
ATEX 94/9/EC
ATEX 94/9/EC
Właściwości przełączników serii ExBin-P, RedBin-P, InBin-P
InBin-P...
Opis
Podstawowe parametry serii …Bin-P
Czujniki serii InBin-P..
nie nadają się do
stref zagrożonych
wybuchem i można
je stosować tylko w
strefach bezpiecznych
IP66
Przełączniki ciśnienia serii ExBin-P, RedBin-P i InBin-P są stosowane w instalacjach
HVAC, np. przy kontroli różnicy ciśnień.
•• Nie wymaga dodatkowego modułu w
panelu kontrolnym
•• Zasilanie 24 VAC / DC supply
•• 1-kanał: 1 bezpotnecjałowy styk
•• 2-kanały (opcja): 2 bezpotencjałowe styki
•• Punkt przełączenia ustawiany cyfrowo
•• Wskaźnik zmierzonej wartości (możliwość
wyłączenia)
•• Stan przełączenia sygnalizowany diodą
LED
•• Możliwość regulacji wszystkich parametrów
bez dodatkowych narzędzi
•• Obudowa aluminiowa (IP66) ze
zintegrowaną puszką przyłączeniową
•• Wymiary (wys.×szer.×głęb.) 180×107×66 mm
Zestaw zawiera:
1 przełącznik ciśnienia ze zintegrowaną
puszką przyłączeniową.
Rekomendowane akcesoria:
Kit instalacyjny 2
ExBin-P... Przełącznik różnicy ciśnień do stref 1, 2, 21, 22
Model
Zakres pomiarowy
Bezp. przeciążenie Wyjścia programowalne
Instalacja modułu
ExBin-P500
0 ... 500 Pa
do 5.000 Pa
1-stopniowe wyjście programowalne strefy 1, 2, 21, 22
ExBin-P500-2
0 ... 500 Pa
do 5.000 Pa
2-stopniowe wyjście programowalne
strefy 1, 2, 21, 22
ExBin-P5000
0 ... 5.000 Pa
do 50.000 Pa
1-stopniowe wyjście programowalne strefy 1, 2, 21, 22
ExBin-P5000-2
0 ... 5.000 Pa
do 50.000 Pa
2-stopniowe wyjście programowalne
strefy 1, 2, 21, 22
RedBin-P... Przełącznik różnicy ciśnień do stref 2, 22
Model
Zakres pomiarowy
Bezp. przeciążenie Wyjścia programowalne
Instalacja modułu
RedBin-P500
0 ... 500 Pa
do 5.000 Pa
1-stopniowe wyjście programowalne
strefy 2, 22
RedBin-P500-2
0 ... 500 Pa
do 5.000 Pa
2-stopniowe wyjście programowalne
strefy 2, 22
RedBin-P5000
0 ... 5.000 Pa
do 50.000 Pa
1-stopniowe wyjście programowalne
strefy 2, 22
RedBin-P5000-2
0 ... 5.000 Pa
do 50.000 Pa
2-stopniowe wyjście programowalne
strefy 2, 22
InBin-P... Przełącznik różnicy ciśnień do stref bezpiecznych
Model
Zakres pomiarowy
Bezp. przeciążenie Wyjścia programowalne
Instalacja modułu
InBin-P500
0 ... 500 Pa
do 5.000 Pa
1-stopniowe wyjście programowalne
strefy bezpieczne
InBin-P500-2
0 ... 500 Pa
do 5.000 Pa
2-stopniowe wyjście programowalne
strefy bezpieczne
InBin-P5000
0 ... 5.000 Pa
do 50.000 Pa
1-stopniowe wyjście programowalne
strefy bezpieczne
InBin-P5000-2
0 ... 5.000 Pa
do 50.000 Pa
2-stopniowe wyjście programowalne
strefy bezpieczne
Akcesoria i wykonania specjalne (opcje dodatkowo płatne)
Typ
Specyfikacja techniczna
..Bin-P..-CT
Obudowa aluminiowa, pokryta Amercoatem, odporna na korozję i/lub morski klimat. Niklowane dławice przewodów, śruby ze stali nierdzewnej
..Bin-P..-OCT
Obudowa aluminiowa, pokryta Amercoatem, odporna na wodę morską. Niklowane dławice przewodów M20, przyłącze i śruby ze stali nierdzewnej
Installation kit 2
W komplecie 2-metrowy wąż ciśnieniowy (średnica wewnętrzna 6 mm) i 2 plastykowe przepusty
MKR Klamra mocująca do instalacji na okrągłych kanałach powietrza (średnica do 600 mm)
Ciśnienie, różnica ciśnień (monit. filtra/zerwania pasa wentyl.) – binarne, aktywne
ΔP
normalna instalacja
Strefa bezpieczna
www.schischek.pl
Strefa Ex
25
