Podłączenie zmywarki gastronomicznej - A-bis

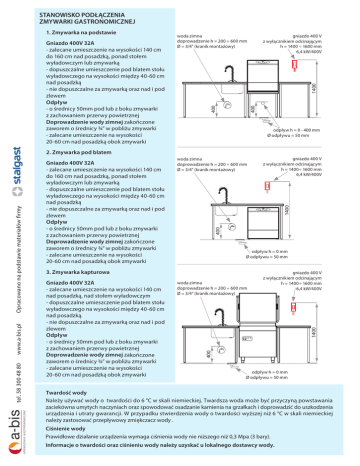

STANOWISKO PODŁĄCZENIA ZMYWARKI GASTRONOMICZNEJ 1400 gniazdo 400 V z wyłącznikiem odcinającym h = 1400 ÷ 1600 mm 6,4 kW/400V 400 Gniazdo 400V 32A - zalecane umieszczenie na wysokości 140 cm do 160 cm nad posadzką, ponad stołem wyładowczym lub zmywarką - dopuszczalne umieszczenie pod blatem stołu wyładowczego na wysokości między 40-60 cm nad posadzką - nie dopuszczalne za zmywarką oraz nad i pod zlewem Odpływ - o średnicy 50mm pod lub z boku zmywarki z zachowaniem przerwy powietrznej Doprowadzenie wody zimnej zakończone zaworem o średnicy ¾” w pobliżu zmywarki - zalecane umieszczenie na wysokości 20-60 cm nad posadzką obok zmywarki woda zimna doprowadzenie h = 200 ÷ 600 mm Ø = 3/4" (kranik montażowy) 400 1. Zmywarka na podstawie odpływ h = 0 - 400 mm Ø odpływu = 50 mm tel. 58 300 48 80 odpływ h = 0 mm Ø odpływu = 50 mm 3. Zmywarka kapturowa woda zimna doprowadzenie h = 200 ÷ 600 mm Ø = 3/4" (kranik montażowy) gniazdo 400 V z wyłącznikiem odcinającym h = 1400÷ 1600 mm 6,4 kW/400V 1400 Gniazdo 400V 32A - zalecane umieszczenie na wysokości 140 cm nad posadzką, nad stołem wyładowczym - dopuszczalne umieszczenie pod blatem stołu wyładowczego na wysokości między 40-60 cm nad posadzką. - nie dopuszczalne za zmywarką oraz nad i pod zlewem Odpływ - o średnicy 50mm pod lub z boku zmywarki z zachowaniem przerwy powietrznej Doprowadzenie wody zimnej zakończone zaworem o średnicy ¾” w pobliżu zmywarki - zalecane umieszczenie na wysokości 20-60 cm nad posadzką obok zmywarki gniazdo 400 V z wyłącznikiem odcinającym h = 1400÷ 1600 mm 6,4 kW/400V 1400 woda zimna doprowadzenie h = 200 ÷ 600 mm Ø = 3/4" (kranik montażowy) 400 Gniazdo 400V 32A - zalecane umieszczenie na wysokości 140 cm do 160 cm nad posadzką, ponad stołem wyładowczym lub zmywarką - dopuszczalne umieszczenie pod blatem stołu wyładowczego na wysokości między 40-60 cm nad posadzką - nie dopuszczalne za zmywarką oraz nad i pod zlewem Odpływ - o średnicy 50mm pod lub z boku zmywarki z zachowaniem przerwy powietrznej Doprowadzenie wody zimnej zakończone zaworem o średnicy ¾” w pobliżu zmywarki - zalecane umieszczenie na wysokości 20-60 cm nad posadzką obok zmywarki 400 www.a-bis.pl Opracowano na podstawie materiałów firmy 2. Zmywarka pod blatem odpływ h = 0 mm Ø odpływu = 50 mm Twardość wody Należy używać wody o twardości do 6 °C w skali niemieckiej. Twardsza woda może być przyczyną powstawania zaciekówna umytych naczyniach oraz spowodować osadzanie kamienia na grzałkach i doprowadzić do uszkodzenia urządzenia i utraty gwarancji. W przypadku stwierdzenia wody o twardości wyższej niż 6 °C w skali niemieckiej należy zastosować przepływowy zmiękczacz wody . Ciśnienie wody Prawidłowe działanie urządzenia wymaga ciśnienia wody nie niższego niż 0,3 Mpa (3 bary). Informacje o twardości oraz ciśnieniu wody należy uzyskać u lokalnego dostawcy wody.
