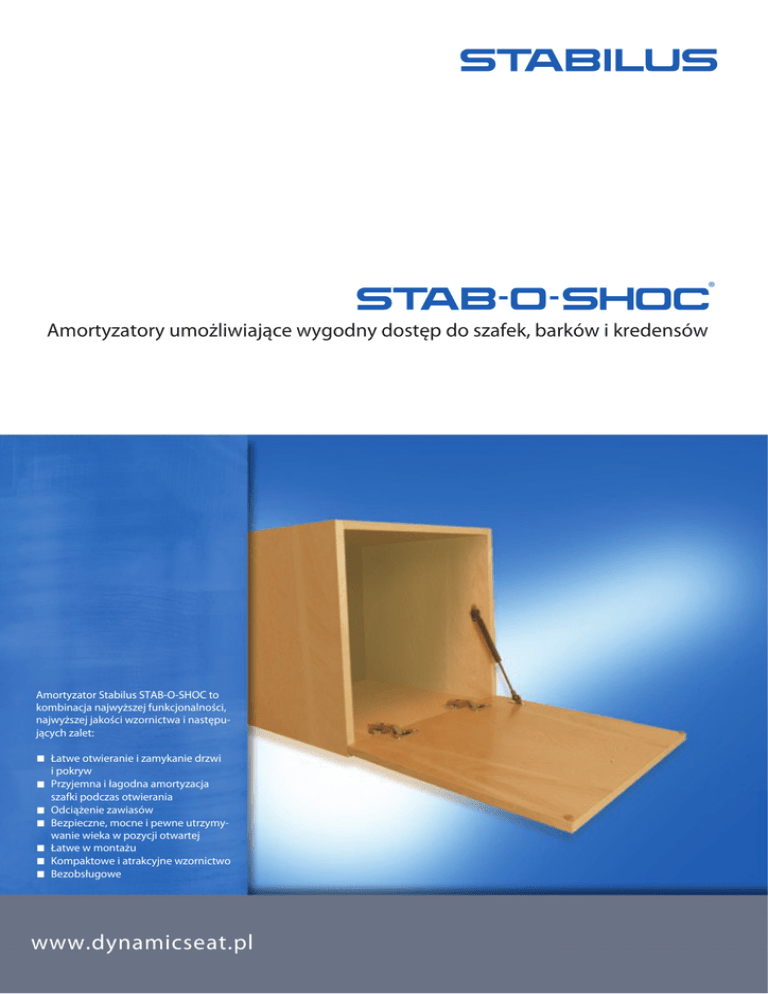

Amortyzatorach do szafek, barków i kredensów

®
Amortyzatory umożliwiające wygodny dostęp do szafek, barków i kredensów
Amortyzator Stabilus STAB-O-SHOC to
kombinacja najwyższej funkcjonalności,
najwyższej jakości wzornictwa i następujących zalet:
Łatwe otwieranie i zamykanie drzwi
i pokryw
Przyjemna i łagodna amortyzacja
szafki podczas otwierania
Odciążenie zawiasów
Bezpieczne, mocne i pewne utrzymywanie wieka w pozycji otwartej
Łatwe w montażu
Kompaktowe i atrakcyjne wzornictwo
Bezobsługowe
www.dynamicseat.pl
B ±2
A
ø 15
ø6
Zastosowanie
Najczęstsze zastosowanie amortyzatory typu
STAB-O-SHOC znajdują przy drzwiczkach
szafek, które otwierają się do dołu. Najlepszy
sposób montażu jest pokazany na rysunkach
poniżej. Wszystkie pomiary powinny być
wykonane od środka zawiasu.
Amortyzatory
B
A
74 mm
Drzwi w pozycji
zamkniętej
Numer katalogowy
235 mm
Czarny
Chrom
7012VG
7002VM
Bez framugi
46 mm
58, 5 mm
229 mm
88+_2°
Tabela doboru amortyzatorów
Środek zawiasu
Waga drzwi
1 - 3,5 Kg
Drzwi w pozycji otwartej
4 - 7 kg
Drzwi w pozycji zamkniętej
Ilość
1
2
330 - 380 mm
1
2
406 - 457 mm
1
2
483 - 533 mm
1
2
559 - 610 mm
1
2
Z framugą
Wysokość drzwi
254 - 305 mm
Informacja o wartościach w tabelce
Podane wartości to tylko wartości wytyczne. Zaleca się
przeprowadzenie testu na wybranej aplikacji by wziąć pod
uwagę następujące zmienne: dokładny środek ciężkości,
system tarcia, etc. Użycie odmiennych typów zawiasów może
przynieść różne efekty. Powinno się unikać przeciążenia
otwartej pokrywy.
46 mm
Wysokość
drzwi
58, 5 m m
229 mm
88+_2°
Środek zawiasu
9073RT
9074RO
Drzwi w pozycji otwartej
6871SU
18
Kugel / Ball - ø 10
2
20
Kugel / Ball - ø 10
2
31
31,6
46, 2
ø 4,3
ø4
90 °
ø 7,3
1, 5
ø 7,3
1, 5
90 °
19
ø7
1,5
90 °
14, 2
18
18
13, 5
13, 5
Kugel / Ball - ø 10
15
13,5
ø 4, 3
32
ø 30
www.dynamicseat.pl
46
Tel. 0048 71 398-35-11
Fax 0048 71 314-39-69
e-mail: [email protected]
