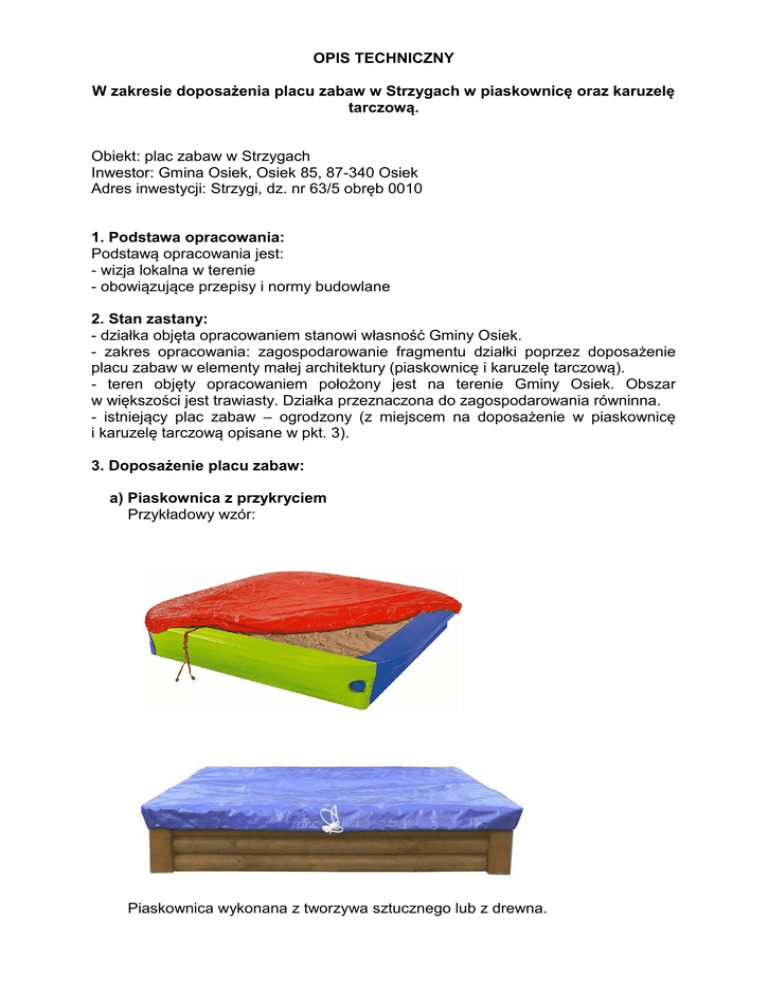

OPIS TECHNICZNY
W zakresie doposażenia placu zabaw w Strzygach w piaskownicę oraz karuzelę
tarczową.
Obiekt: plac zabaw w Strzygach
Inwestor: Gmina Osiek, Osiek 85, 87-340 Osiek
Adres inwestycji: Strzygi, dz. nr 63/5 obręb 0010
1. Podstawa opracowania:
Podstawą opracowania jest:
- wizja lokalna w terenie
- obowiązujące przepisy i normy budowlane
2. Stan zastany:
- działka objęta opracowaniem stanowi własność Gminy Osiek.
- zakres opracowania: zagospodarowanie fragmentu działki poprzez doposażenie
placu zabaw w elementy małej architektury (piaskownicę i karuzelę tarczową).
- teren objęty opracowaniem położony jest na terenie Gminy Osiek. Obszar
w większości jest trawiasty. Działka przeznaczona do zagospodarowania równinna.
- istniejący plac zabaw – ogrodzony (z miejscem na doposażenie w piaskownicę
i karuzelę tarczową opisane w pkt. 3).
3. Doposażenie placu zabaw:
a) Piaskownica z przykryciem
Przykładowy wzór:
Piaskownica wykonana z tworzywa sztucznego lub z drewna.
Elementy z tworzywa sztucznego - wykonane z rozdmuchiwanego tworzywa
LLDPE barwionego w masie lub równoważne. Wszystkie elementy muszą
posiadać certyfikat zgodności z normami EN 71-3, -9, -10, -11 dotyczącymi
bezpieczeństwa zabawek. Wszystkie płyty odporne na odbarwienia
i promieniowanie UV. Elementy zakończone zaślepkami z tworzywa
sztucznego.
Elementy z drewna - drewno o przekroju okrągłym, z drewna sosnowego
rdzeniowego, toczonego cylindrycznie o średnicy min. 9 cm, impregnowane
próżniowo- ciśnieniowo. Specjalistyczne środki ochronne minimalizujące efekt
powstawania pęknięć w elementach drewnianych. Farby posiadają atesty
higieny wydane przez Państwowy Zakład Higieny.
Wymiary piaskownicy co najmniej 300 cm x 300 cm i wysokości co najmniej
30 cm. Przykrycie posiadające odpowiednią wytrzymałość.
Wymagania dla piaskownicy:
- możliwość pełnego demontażu pokrywy/przykrycia
- kształt piaskownicy nieokreślony
- brzeg piaskownicy wykończony ławeczkami (miejscem do siedzenia dla
dzieci)
- wypełnienie piaskownicy piaskiem drobnoziarnistym
b) Karuzela tarczowa
Przykładowy wzór:
Karuzela tarczowa, wymagania:
- konstrukcja – stalowa, zabezpieczona antykorozyjnie, malowana lakierem
akrylowym/proszkowo
- podstawa urządzenia (podest) – blacha aluminiowa, ryflowana (podstawa
musi zapewniać zabezpieczenie antypoślizgowe)
- wszelkie śruby i mocowania wystawione na działanie
warunków zewnętrznych nierdzewne
- kotwienie – zgodnie z pkt. 4 opracowania
- mechanizm łożyskowy (dla ruchu obrotowego)
- średnica karuzeli min. 140 cm, wysokość min. 65 cm
- certyfikat zgodności z normą PN-EN 1176
4. Montaż urządzeń
Wszystkie urządzenia należy zamocować w fundamencie betonowym (zgodnie
z instrukcją montażu urządzeń opracowaną przez producenta). Urządzenia
zabawowe na plac zabaw związane z gruntem na stałe, wykonane zgodnie z normą
PN - EN 1176 – 1 : 2009 r. oraz 1176 - 3 : 2009 r, przeznaczone dla użytkowników
od 3 do 12 roku życia. Urządzenia powinny być wyposażone w kotwy stalowe, które
wraz z wszelkimi dolnymi partiami urządzeń powinny być dodatkowo
zaimpregnowane ochronnie. Elementy należy zamocować około 60 cm w warstwie
betonu B-20 (chyba, że producent określił inną głębokość). Fundamenty betonowe
wykonać w postaci stóp fundamentowych o szerokości 30 cm, długości 30 cm oraz
głębokości 60 cm (chyba, że producent określił inne wymagania w tym zakresie).
5. Zastosowanie rozwiązań równoważnych.
Wyżej wymienione i przedstawione urządzenia zostały zaczerpnięte z oferty różnych
firm znajdujących się na rynku. Dopuszcza się wykorzystanie produktów innego
producenta pod warunkiem, że będą one równoważne z wyżej wymienionymi.
Wyżej wymienione wyposażenie dobrano tak, aby spełniało wymagania norm
bezpieczeństwa i posiadało stosowne certyfikaty. Zaleca się, aby montaż urządzeń
wykonała firma produkująca lub posiadająca zezwolenie producenta na montaż
danych urządzeń.
Ilustracje oraz określone nazwy przedstawione w powyższym opisie mają charakter
poglądowy i obrazują elementy placów zabaw, jakie spodziewa się uzyskać
Zamawiający. Akceptowane będą również elementy placów zabaw, które spełniać
będą takie same funkcje i parametry.
