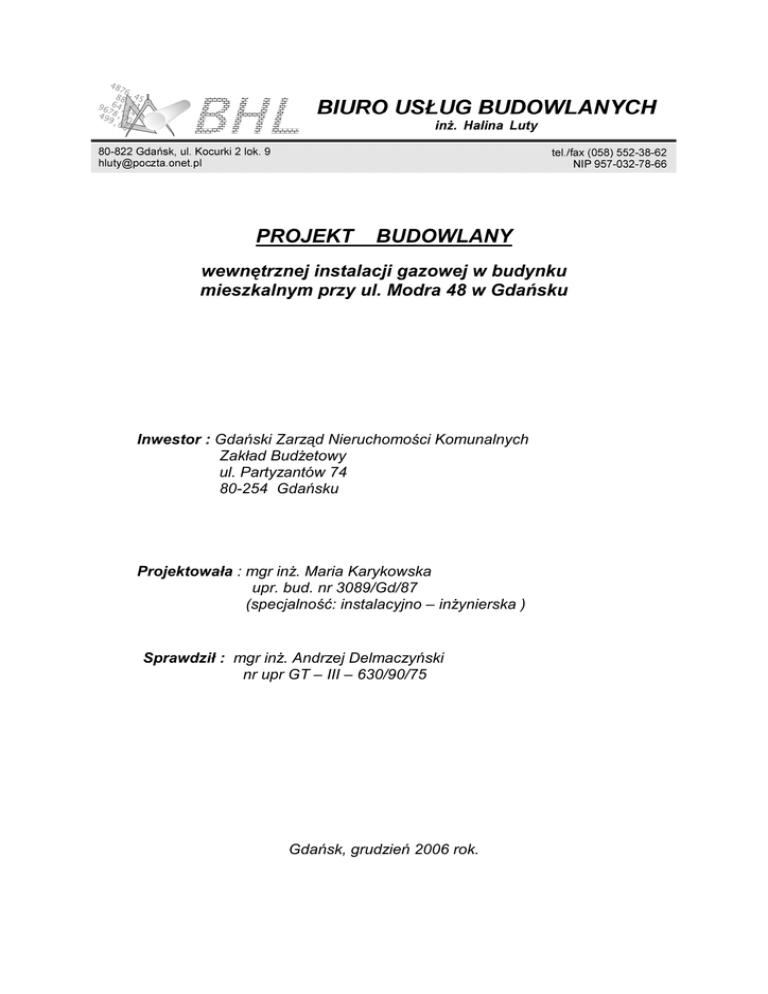

Modra 48

PROJEKT
BUDOWLANY
wewnętrznej instalacji gazowej w budynku
mieszkalnym przy ul. Modra 48 w Gdańsku
Inwestor : Gdański Zarząd Nieruchomości Komunalnych
Zakład BudŜetowy
ul. Partyzantów 74
80-254 Gdańsku
Projektowała : mgr inŜ. Maria Karykowska
upr. bud. nr 3089/Gd/87
(specjalność: instalacyjno – inŜynierska )
Sprawdził : mgr inŜ. Andrzej Delmaczyński
nr upr GT – III – 630/90/75
Gdańsk, grudzień 2006 rok.
2
Spis zawartości opracowania
I.
Załączniki
1. Warunki włączenia PSG Sp. z o.o. Nr PR-ZGG-8064-2006, znak W-1528HGM-2006 z dnia 08.12.2006r.
2. Opinia kominiarska Nr 1648/2006 z dnia 15.12.2006r
3. Uzgodnienie dokumentacji Nr .................. /2007 z dnia ......01.2007r
II. Część opisowa - opis techniczny
1.0
2.0
3.0
4.0
5.0
6.0
7.0
Podstawa opracowania
Stan istniejący
Projektowana instalacja gazowa
Wentylacja pomieszczeń
Próba szczelności instalacji gazowej
Uwagi
Obliczenie niezbędnej kubatury pomieszczeń
III. Część graficzna
rys. nr 2 Rzut parteru
rys. nr 3 Rzut I piętra
rys. nr 5 Rozwinięcie wewnętrznej
instalacji gazowej
rys. nr 6 Schemat podłączeń kominowych
rys. nr 7 Schemat montaŜu gazomierza
1 : 50
1 : 50
1 : 100
3
OPIS
TECHNICZNY
do projektu wewnętrznej instalacji gazowej w budynku mieszkalnym
przy ul. Modrej 48
- przebudowa instalacji.
1.0. Podstawa opracowania
•
•
•
•
•
zlecenie Inwestora
inwentaryzacja instalacji gazowej
inwentaryzacja architektoniczna
opinia kominiarska Nr 1648/2006 z dnia 15.12.2006r
warunki włączenia PSG Sp. z o.o. Nr PR-ZGG-8064-2006, znak W-1528-HGM-2006 z
dnia 08.012.2006r
• obowiązujące normy i przepisy
2.0. Stan istniejący
Budynek mieszkalny dwukondygnacyjny, murowany, w całości podpiwniczony.
Budynek wyposaŜony jest w instalację gazową (jeden lokal mieszkalny) , wod.-kan.,
elektryczną oraz ogrzewanie piecowe lub mieszkaniowe na paliwo stałe. Gaz w budynku
doprowadzony jest jedynie do kuchenki gazowej w mieszkaniu nr 1. Zgodnie z
obowiązującymi przepisami zachodzi konieczność wyposaŜenia pozostałych lokali
mieszkalnych w instalację gazową. Gaz do budynku doprowadzony jest za pomocą
istniejącego przyłącza DN 50 mm. Kurek główny znajduje się na zewnętrznej ścianie
budynku. Instalację gazową od kurka głównego naleŜy zdemontować i wykonać nową
zgodnie z dokumentacją.
Przed przystąpieniem do robót demontaŜowych naleŜy wystąpić do dostawcy gazu –
PGNiG S.A. w Warszawie Oddział Pomorski Zakład Gazowniczy w Gdańsku ul. Wałowa
18 o zamknięcie dostawy gazu do budynku oraz zdjęcie gazomieray. Instalację rozłączyć
na śrubunku za kurkiem głównym i przedmuchać. Po wykonaniu w/w czynności moŜna
przystąpić do demontaŜu instalacji poprzez rozkręcanie lub cięcie rur. NaleŜy pamiętać o
konieczności wietrzenia pomieszczeń w trakcie wykonywania prac.
3.0. Projektowana instalacja gazowa
Instalacja gazowa zasilana będzie gazem ziemnym wysokometanowym GZ-50 wg PN87/C-96001-WW-0222-3 o wartości opałowej 34,33MJ/Nm3 (8.200 kcal/Nm3 z
istniejącego z przyłącza gazowego DN 50 mm.
Mieszkania
gazowym.
będą
wyposaŜone w kuchenki gazowe 4-ro palnikowe z piekarnikiem
Wewnętrzną instalację gazową naleŜy wykonać z rur stalowych czarnych bez szwu
wg PN-80/H-75219 łączonych przez spawanie, ograniczając stosowanie kształtek
4
kutolanych wg PN-76/H-74392 na podejścia pod przybory i gazomierze. Do uszczelniania
połączeń gwintowanych stosować atestowane preparaty np. taśmę teflonową „Tafalix Hute
– Densite”, pasty uszczelniające „Gebatout” .
Przybory gazowe połączyć z instalacją na sztywno. Przed kaŜdym odbiornikiem gazu
zamontować kurki gazowe kulowe odcinające. Przed zaworem dn 15 przy kuchenkach
gazowych zamontować naleŜy trójnik kontrolny dn 15. Przejścia przez przegrody
budowlane wykonać w tulejach ochronnych wg BN-82/8976 – 50 typ ZW uszczelnionych
szczeliwem o średnicach większych co najmniej o 20 mm od zewnętrznej średnicy
przewodu gazowego
Za kurkiem głównym projektuje się zamontować złącze izolujące DN 40 mm (monoblok)
w celu zabezpieczenia przed wpływem prądów błądzących. Poziome odcinki wewnętrznej
instalacji gazowej powinny być usytuowane w odległości co najmniej 0,10 m powyŜej
innych przewodów instalacyjnych. Przewody instalacji gazowej krzyŜujące się z innymi
przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 20 mm.
Odległości między przewodami instalacji gazowej a innymi przewodami powinna
umoŜliwiać wykonywanie prac konserwacyjnych.
Do pomiaru zuŜycia gazu zaprojektowano gazomierze ALSI 1,6 o zakresie obciąŜeń 0,04
– 6,00 m3/h
o rozstawie podejść 13 cm, zlokalizowane w klatce schodowej (typ
gazomierzy uzgodnić z PSG Sp. z o.o. w trakcie prowadzenia robót). Gazomierze
montować na belce przyłączeniowej na wysokości max. 1,80 m licząc od podłogi do
spodu gazomierza. Gazomierze obudować szafkami stalowymi, naściennymi z
drzwiczkami zaopatrzonymi w otwory wentylacyjne oraz zamki energetyczne. Po
odbiorze próby szczelności całą instalację naleŜy zabezpieczyć antykorozyjnie zgodnie z
BN-76/8976-05 farbą podkładową i Ŝółtą nawierzchniową.
Instalację gazową naleŜy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z
dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie /Dziennik Ustaw z dnia 15 czerwca 2002r/.
ObciąŜenie cieplne pomieszczeń z urządzeniami gazowymi
Mieszkanie Nr 1
Kubatura kuchni
23,40 m3
Moc cieplna zainstalowanych urządzeń
10,00 kW
0,43 kW/m3
ObciąŜenie cieplne pomieszczenia
Qdop = 0,93 kW/m3 > Qrzecz = 0,43 kW/m3
W pomieszczeniu kuchni moŜna zainstalować kuchenkę 4-ro palnikową z piekarnikiem
gazowym.
Mieszkanie Nr 2
Kubatura kuchni 14,90 m3
Moc cieplna zainstalowanych urządzeń
10,00 kW
ObciąŜenie cieplne pomieszczenia
0,67 kW/m3
Qdop = 0,93 kW/m3 > Qrzecz =0,67 kW/m3
W pomieszczeniu kuchni moŜna zainstalować kuchenkę 4-ro palnikową z piekarnikiem
gazowym.
5
Mieszkanie Nr 3
Kubatura kuchni
14,10 m3
Moc cieplna zainstalowanych urządzeń
10,00 kW
0,71 kW/m3
ObciąŜenie cieplne pomieszczenia
Qdop = 0,93 kW/m3 > Qrzecz = 0,71 kW/m3
W pomieszczeniu kuchni moŜna zainstalować kuchenkę gazową 4-ro palnikową z
piekarnikiem gazowym.
Mieszkanie Nr 4
Kubatura kuchni
19,80 m3
10,00 kW
Moc cieplna zainstalowanych urządzeń
ObciąŜenie cieplne pomieszczenia
0,51 kW/m3
Qdop = 0,93 kW/m3 > Qrzecz = 0,51 kW/m3
W pomieszczeniu kuchni moŜna zainstalować kuchenkę gazową 4-ro palnikową z
piekarnikiem gazowym.
Mieszkanie Nr 4A
Kubatura kuchni
17,60 m3
Moc cieplna zainstalowanych urządzeń
10,00 kW
0,57 kW/m3
ObciąŜenie cieplne pomieszczenia
Qdop = 0,93 kW/m3 > Qrzecz = 0,57 kW/m3
W pomieszczeniu kuchni moŜna zainstalować kuchenkę gazową 4-ro palnikową z
piekarnikiem gazowym.
Mieszkanie Nr 5
Kubatura kuchni
18,20 m3
Moc cieplna zainstalowanych urządzeń
10,00 kW
ObciąŜenie cieplne pomieszczenia
0,55 kW/m3
Qdop = 0,93 kW/m3 > Qrzecz = 0,55 kW/m3
W pomieszczeniu kuchni moŜna zainstalować kuchenkę gazową 4-ro palnikową z
piekarnikiem gazowym.
4.0. Wentylacja pomieszczeń
Pomieszczenia, w których projektuje się montaŜ urządzeń gazowych powinny posiadać
odpowiednią wentylację nawiewno- wywiewną.
Wentylacja wywiewna pomieszczeń istniejącymi przewodami wentylacji grawitacyjnej
zgodnie z opinią kominiarską Nr 1648/2006 z dnia 15.12.2006r i projektem. Wyloty
kanałów wentylacyjnych naleŜy zabezpieczyć kratkami bezŜaluzyjnymi. Dolna krawędź
kratki winna znajdować się w odległości 30 cm od sufitu..
Wentylacja klatki schodowej dwoma istniejącymi przewodami φ150/200 mm z blachy
aluminiowej docieplonymi, wyprowadzonymi ponad dach budynku.
W celu zapewnienia dopływu powietrza zewnętrznego do pomieszczeń naleŜy zamontować
w górnej części okien nawiewniki, zapewniając dopływ powietrza w ilości 70 m3/h (np.
nawiewniki aereco) bądź nawietrzniki podokienne typ A-1,5-AUW2.8.1.-KB1-37.6(1)
montowane pod oknem.
6
5.0. Próba szczelności instalacji gazowej
NaleŜy wykonać próbę szczelności, za pomocą spręŜonego powietrza o ciśnieniu 50kPa
/0,5 kG/cm2/ przez 30 minut osobno dla pionów i dla przewodów uŜytkowych za
gazomierzami w obecności przedstawiciela Rejonu Gazowniczego Gdańsk. Instalacja
jest szczelna, gdy zamontowany manometr rtęciowy nie wykaŜe spadku ciśnienia w czasie
trwania próby. Do pomiaru ciśnienia podczas próby szczelności naleŜy zastosować
manometr klasy 0,6 posiadający aktualne świadectwo legalizacji. Zakres pomiarowy
manometru powinien wynosić:
-
0 - 600 kPa wówczas, gdy ciśnienie próbne wynosi 50 kPa,
6.0. Uwagi końcowe
• Instalacja gazowa moŜe być wykonana wyłącznie przez wykonawcę posiadającego
uprawnienia gazowe
• Po wykonaniu instalacji oraz montaŜu przyborów gazowych, prawidłowość podłączeń
kominowych w zakresie wentylacji i przewodów spalinowych winna być potwierdzona
wpisem w opinii kominiarskiej przez uprawniony zakład kominiarski
• Przed przystąpieniem do robót naleŜy uzyskać decyzję - pozwolenie na budowę
wewnętrznej instalacji gazowej wydaną przez właściwy organ administracyjny
• Wszelkie zmiany i odstępstwa od niniejszego projektu wymagają pisemnej zgody autora
przed ich wykonaniem oraz powtórnego uzgodnienia w PZG w Gdańsku
• Po wykonaniu instalacji gazowej Wykonawca robót winien zgłosić ją do odbioru
Inwestorowi oraz do przedsiębiorstwa gazowniczego wraz z projektem technicznym i
decyzją – pozwoleniem na budowę.
7
CZĘŚĆ OPISOWA
DO INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY śDROWIA
Podczas wykonywania robót wewnętrznej instalacji gazowej w budynku mieszkalnym
przy ul. Modra 48 w Gdańsku.
1. Zakres robót oraz kolejność ich wykonywania
Niniejsza informacja dotyczy wykonania wewnętrznej instalacji gazu.
Zakres robót:
- demontaŜ istniejącej instalacji
- montaŜ rur stalowych czarnych bez szwu
- montaŜ kształtek o połączeniach spawanych i gwintowanych
- montaŜ kurków gazowych kulowych
- nagazowanie instalacji
- przeprowadzenie prób szczelności
- montaŜ wentylacji wywiewnej
- zabezpieczenie antykorozyjne rur stalowych
- roboty ogólnobudowlane związane z w/w pracami np. zamurowanie
niewykorzystanych otworów, wybicie nowych w ścianach i stropach itp
2. Wykaz istniejących obiektów budowlanych
Budynek mieszkalny przy ul. Modra 48 jest murowany, dwukondygnacyjny , całkowicie
podpiwniczony.
3. Wskazanie elementów zakresu robót, które mogą stwarzać zagroŜenie
bezpieczeństwa i zdrowia ludzi
-
demontaŜ istniejącej instalacji gazowej
montaŜ rur stalowych czarnych bez szwu z montaŜem kształtek o połączeniach
spawanych
nagazowanie instalacji
montaŜ wentylacji grawitacyjnej
zabezpieczenie antykorozyjne rur
4. Wskazanie dotyczące przewidywanych zagroŜeń występujących podczas
realizacji robót budowlanych, określające skalę, rodzaje zagroŜeń oraz miejsce i
czas ich wystąpienia
ZagroŜenie wybuchem gazu podczas demontaŜu instalacji – odcięcie na kurku głównym.
ZagroŜenie zapalenia się elementów palnych budynku znajdujących się w mieszkaniu i na
klatce schodowej oraz poparzenia pracowników podczas spawania rur stalowych czarnych i
montaŜu kształtek o połączeniach spawanych.
ZagroŜenie zdrowia poprzez zapylenie podczas wykonywania przebić przez ściany.
ZagroŜenie zdrowia i Ŝycia podczas wykonywania prac na wysokości: przy zakładaniu
wentylacji grawitacyjnej wywiewnej, wykonywaniu przekuć przez ściany i stropy.
ZagroŜenie zdrowia przy wykonywaniu prac antykorozyjnych rur stalowych.
8
5. Wskazanie prowadzenia instruktaŜu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych
Pracowników przystępujących do wykonania robót na instalacji gazowej naleŜy przeszkolić i
wydać odpowiednie dyspozycje dotyczące:
- prowadzenia prac demontaŜowych – odgazowania instalacji
- prowadzenia prac spawalniczych – zabezpieczenia miejsca spawania przed
ewentualnym powstaniem poŜaru i zabezpieczenia osób przed poparzeniem
- prowadzenia prac wysokościowych przy montaŜu kanałów wentylacji grawitacyjnej ,
przekuciach
- zabezpieczenia części odkrytych ciała przy prowadzeniu prac antykorozyjnych
6. Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umoŜliwiającą szybką ewakuację na
wypadek poŜaru, awarii i innych zagroŜeń
Materiały uŜyte do montaŜu instalacji gazowej powinny spełniać warunki określone w
odpowiednich normach przedmiotowych.
Wszystkie elementy wyposaŜenia, urządzenia, przewody, kształtki, kurki, elementy
połączeń itp. Powinny posiadać certyfikat wydany przez instytucje do tego upowaŜnione.
Dla rur stalowych powinno być dołączone zaświadczenie jakość rur z oceną wyników
badań wg PN-80/H-74219 wraz z oceną sprawdzenia szczelności.
Materiały i urządzenia powinny być składowane na paletach w pomieszczeniach
zamkniętych, suchych, zabezpieczone przed działaniem promieni słonecznych i opadów
atmosferycznych. Wyroby naleŜy układać wg poszczególnych grup, wielkości i gatunków
w sposób zapewniający skuteczność ich zabezpieczenia oraz umoŜliwiający dostęp do
poszczególnych rur.
Wykonawca zobowiązany jest do uŜywania tylko takiego sprzętu, który nie spowoduje
niekorzystnego wpływu na właściwości materiałów.
Sprzęt uŜywany przez wykonawcę przy robotach montaŜowych powinien uzyskać
akceptację Inspektora Nadzoru.
Wykonawca powinien dysponować sprzętem gwarantującym przeprowadzenie robót
zgodnie z zasadami określonymi w dokumentacji projektowej.
Sprzęt powinien być utrzymany w dobrym stanie technicznym.
Wykonawca powinien teŜ dysponować sprawnym sprzętem zapasowym umoŜliwiającym
prowadzenie robót w przypadku awarii sprzętu podstawowego.
Instalacja musi być wykonana przez wykonawcę posiadającego odpowiednie uprawnienia.
Wykonawca przedstawi inspektorowi nadzoru do akceptacji projekt organizacji i
harmonogram robót uwzględniający wszystkie warunki w jakich wykonany będzie
demontaŜ istniejącej instalacji gazowej oraz montaŜ projektowanej instalacji.
Termin planowanego rozpoczęcia robót przy modernizacji instalacji gazowej naleŜy
zgłosić w Rejonie Gazowniczym w Gdańsku. UpowaŜnieni pracownicy Rejonu
Gazowniczego zamkną kurek główny, odcinając dopływ gazu do budynku oraz
zdemontują istniejące gazomierze. Przed przystąpieniem do prac demontaŜowych
przewody naleŜy odgazować. W najwyŜszym punkcie pionu podłączyć wąŜ i
wyprowadzić go na zewnątrz budynku przez najbliŜszy otwór okienny.
9
MontaŜ rurociągów powinny wykonywać przedsiębiorstwa montaŜowe mające
odpowiednie moŜliwości technologiczne, dysponujące uprawnionymi spawaczami,
nadzorem spawalniczym oraz moŜliwościami kontroli spawania.
Przygotowanie do spawania, jego przebieg, kontrola i naprawa powinny spełniać
wymagania obowiązujących norm i przepisów, a w szczególności ochrony p.poŜ. i BHP.
Przed rozpoczęciem napełniania instalacji gazem naleŜy sprawdzić czy nie pozostawiono
otwartych wylotów.
Wszystkie kurki przed gazomierzami i urządzeniami powinny być zamknięte.
Następnym etapem uruchomienia instalacji jest jej odpowietrzenie, czyli usunięcie
mieszaniny powietrza z gazem palnym.
W pomieszczeniach, w których przeprowadza się odpowietrzenie nie wolno uŜywać
otwartego ognia. Poszczególne odcinki odpowietrza się kolejno: najpierw poziom z
pionami, a następnie instalację w poszczególnych lokalach.
W czasie prowadzenia prac instalacyjnych klatka schodowa powinna być dostępna do
ewentualnej ewakuacji na wypadek poŜaru, awarii lub innych zagroŜeń.
7. Uwagi końcowe
Przed rozpoczęciem robót kierownik budowy winien opracować plan bezpieczeństwa i
ochrony zdrowia zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca
2003 roku (Dz.U. nr 120, poz. 1126 z dnia 10 lipca 2003 roku).
mgr inŜ. Maria Karykowska
upr. bud. nr 3089/Gd/87
10
OŚWIADCZENIE
Projekt przebudowy wewnętrznej instalacji gazowej w budynku przy ul. Modra 48 w
Gdańsku został wykonany zgodnie z wymaganiami przepisów Prawo Budowlane,
obowiązującymi przepisami i Polskimi Normami oraz zasadami wiedzy technicznej i
moŜe być przeznaczony do realizacji robót instalacji gazowej.
Projrktant
: mgr inŜ. Maria Karykowska
Upr. Nr 3089/Gd/87
Sprawdzający: mgr inŜ. Andrzej Delmaczyński
Upr. Nr GT-III-630/90/75
