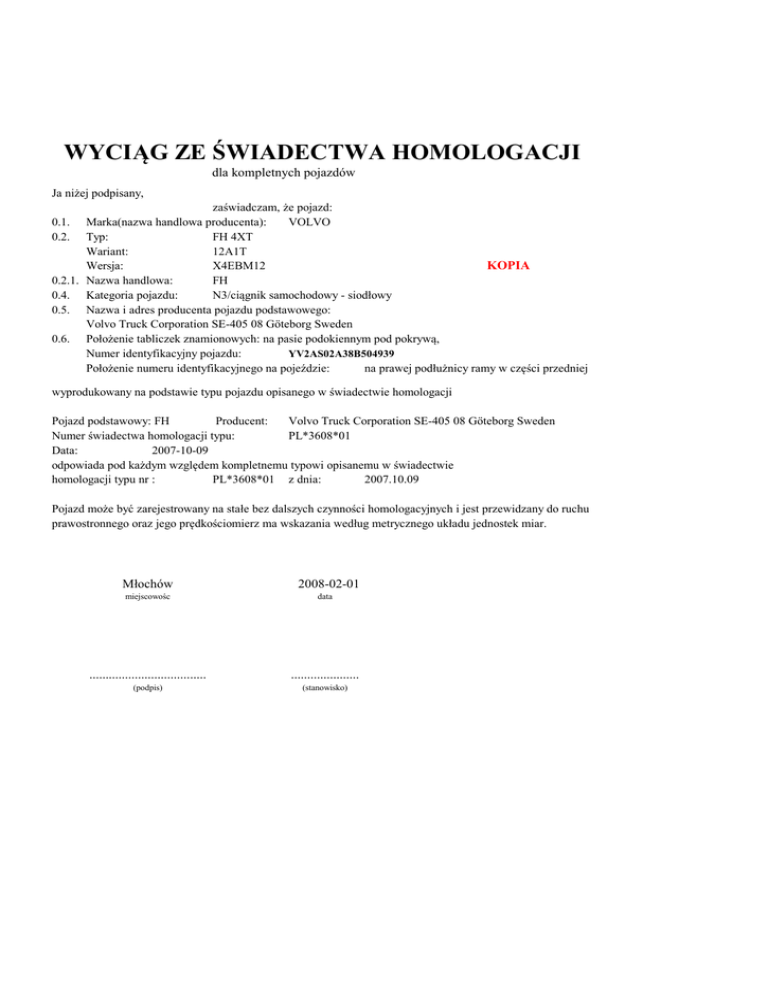

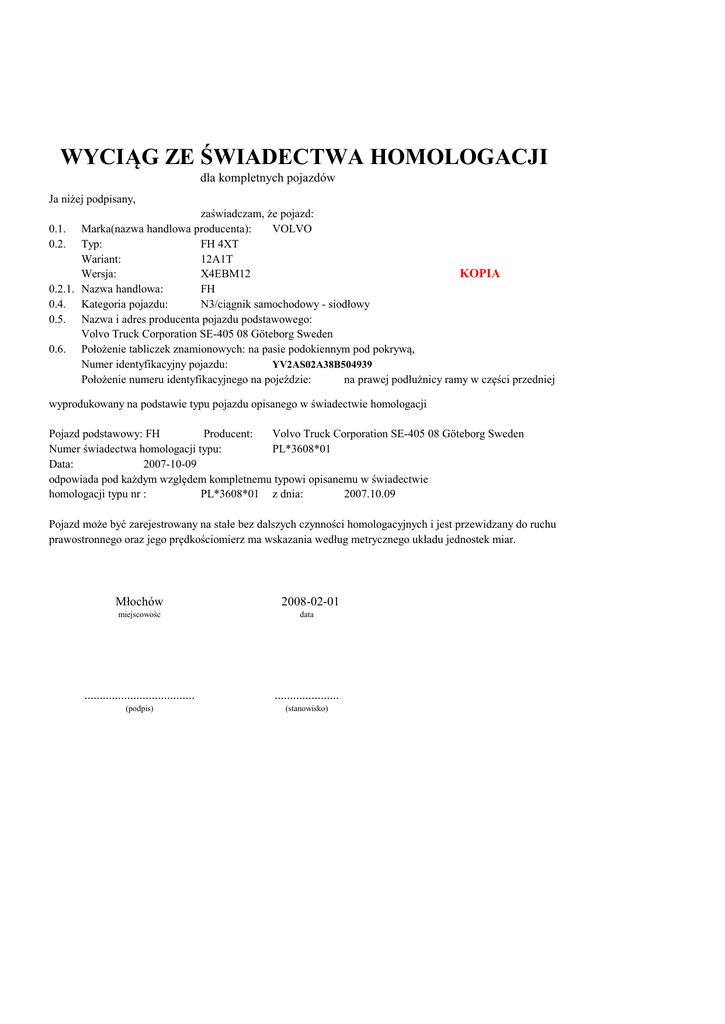

wyciąg ze świadectwa homologacji

WYCIĄG ZE ŚWIADECTWA HOMOLOGACJI
dla kompletnych pojazdów
Ja niżej podpisany,
zaświadczam, że pojazd:
Marka(nazwa handlowa producenta):
VOLVO
Typ:
FH 4XT
Wariant:
12A1T
Wersja:
X4EBM12
KOPIA
0.2.1. Nazwa handlowa:
FH
0.4. Kategoria pojazdu:
N3/ciągnik samochodowy - siodłowy
0.5. Nazwa i adres producenta pojazdu podstawowego:
Volvo Truck Corporation SE-405 08 Göteborg Sweden
0.6. Położenie tabliczek znamionowych: na pasie podokiennym pod pokrywą,
YV2AS02A38B504939
Numer identyfikacyjny pojazdu:
Położenie numeru identyfikacyjnego na pojeździe:
na prawej podłużnicy ramy w części przedniej
0.1.
0.2.
wyprodukowany na podstawie typu pojazdu opisanego w świadectwie homologacji
Pojazd podstawowy: FH
Producent:
Volvo Truck Corporation SE-405 08 Göteborg Sweden
Numer świadectwa homologacji typu:
PL*3608*01
Data:
2007-10-09
odpowiada pod każdym względem kompletnemu typowi opisanemu w świadectwie
homologacji typu nr :
PL*3608*01 z dnia:
2007.10.09
Pojazd może być zarejestrowany na stałe bez dalszych czynności homologacyjnych i jest przewidzany do ruchu
prawostronnego oraz jego prędkościomierz ma wskazania według metrycznego układu jednostek miar.
Młochów
2008-02-01
miejscowośc
data
....................................
.....................
(podpis)
(stanowisko)
(Wartości i jednostki podane poniżej sa wzięte z dokumentacji homologacyjnej. W razie badania zgodnosci produkcji z typem homologowanym
należy je sprawdzić według metod podanych w odpowiednich przepisach dotyczących homologacji typu, uwzg. tolerancje podane w tych przepisach).
1.
Liczba osi: 2
2.
Osie napędzane:
oraz kół:
3.
Rozstaw osi:
4.1.
Przemieszczenie do przodu siodłowego urządzenia sprzęgającego (min. i maks. w przypadku regulacji): 575 mm
5.
Rozstaw kół osi 1: 1991-2110 mm
6.1.
Długość:
6.3.
Odległośc pomiędzy przodem pojazdu i srodkiem urządzenia sprzęgajacego:nie określono
6.5.
Długośc powierzchni ładunkowej: nie dotyczy
7.1.
Szerokość:
2550 mm
8.
Wysokość:
3530 mm
10.2.
Powierzchnia pionowego rzutu pojazdu na podłoże:
11.
Zwis tylny:nie określono
12.1.
Masa pojazdu gotowego do jazdy:
14.1.
Maksymalna masa całkowita pojazdu:
14.2.
Rozdział tej masy na poszczególne osie:
6
1
3800 mm
2. 1831-2106 mm
5885 mm
m2
7730 kg
20000 kg
1.7100 kg
14.4.
nie określono
2.11500 kg
Maksymalna masa przypadająca na każdą z osi/grupy osi (wynikającą z ich nośności):
1.7100 kg
2.13000 kg
15.
17.
Położenie osi podnoszonych lub obciążalnych (o zmiennym obciążeniu):
Maksymalna masa całkowita ciągnięta przez pojazd samochodowy w przypadku:
17.1.
Przyczepy: nie dotyczy
17.2.
Naczepy: 61000 kg w odniesieniu do wydajności kompresora
17.3.
Przyczepy z osią centralną: nie dotyczy
17.4
Maksymalna masa całkowita przyczepy bez hamulca:
nie dotyczy
18.
Maksymalna masa całkowita zespołu pojazdów:
44000 kg
19.1.
Maksymalne obciążenie pionowe na urządzeniu sprzęgającym:
20.
Producent silnika:
Volvo Powertrain Corporation
21.
Kod fabryczny silnika:
D13
22.
Zasada działania silnika: czterosuwowy z zapłonem samoczynnym
22.1
Bezpośredni wtrysk paliwa: tak
23.
Liczba i układ cylindrów: 6,rzędowy
24.
Pojemność skokowa silnika: 12777 cm
25.
Paliwo: olej napędowy
26.
Maksymalna moc silnika:
27.
Sprzęgło (rodzaj): mechaniczne,
28.
Skrzynia biegów (rodzaj): mechaniczna,
29.
Przełożenia na biegach: 1: 11,13; 2:8,92; 3:7,16; 4: 5,74; 5: 4,68; 6:3,75; 7:2,97; 8:2,38;9:1,91; 10:1,53; 11:1,25; 12: 1,00
30.
Przełożenie przekładni głównej:
32.
Opony i koła: Oś 1:315/70 R22,5 ,
33.1.
Oś (osie) napędowa (e) mające zawieszenie pneumatyczne lub równoważne do pneumatycznego: PNEUMATYCZNE
34.
Układ kierowniczy, sposób wspomagania: mechaniczny, wspomaganie hydrauliczne
35.
Zwięzły opis układu hamulcowego: elektronicznie ster. pneumat. układ ham. z hamulcami tarczowymi na wszystkich osiach z układem ABS
36.
Ciśnienie w przewodzie zasilającym układ hamulcowy przyczepy: nie określono
37.
Rodzaj nadwozia:
nie dotyczy
38.
Kolor pojazdu (wyłacznie dla N1):
nie dotyczy
39.
Pojemność zbiornika (wyłącznie dla auto-cystern): nie dotyczy
40.
Maksymalny moment podnoszenia: nie dotyczy
41.
Liczba i rozmieszczenie drzwi: 2, jedne lewe, jedne prawe
42.1
Liczba i położenie siedzeń: 2, z przodu w rzędzie
43.1
Znak homologacji urządzenia sprzęgającego, o ile jest zamocowane: e1 00-0116
44.
Prędkość maksymalna: ogranicznik 90 km/h
45.
Poziom hałasu, według regulaminu nr 51 EKG ONZ ze wskazaniem ostatnich poprawek oraz, jeśli przepis
nie dotyczy
KOPIA
tech. 20 000 kg
3
-1
324 kW przy prędkości obrotowej 1800 min
2,85
Oś 2: 315/70R22,5
ma kilka poziomów wymagań-rzeczywiście spełnianego poziomu: R51.02, 70/157-1999/101
na postoju: 83-88 dB(A) przy prędkości obrotowej 1350 obr-1;podczas jazdy: 79,5 dB(A)
46.1.
Toksycznośc spalin:
Według regulaminu nr 24 i 49 EKG ONZ ze wskazaniem ostatnich poprawek oraz, jeśli przepis
ma kilka poziomów wymagań-rzeczywiście spełnianego poziomu:
1. Typ badania: ESC/ELR
CO: 0,29; HC: 0,00; NOX: 1,65
CH+NOx: nie dotyczy
Dymienie (skorygowany współczynnik absorpcji (m-1): 0.15
Cząstki stałe: 0,025
2. typ badania (w razie potrzeby): nie dotyczy
CO: ----- ; NOx: ----- ; NMCH: ----- TCH: ----46.2
Cząstki stałe: -----
Emisja CO2/zużycie paliwa (tylko N1)
Numer przepisu podstawowego i najnowszych poprawek zastosowanych w trakcie homologacji: nie dotyczy
47.
Warunki miejskie
Warunki pozamiejskie
Emisja CO2
..........g/km
..........g/km
zużycie paliwa
...l/100km/m3/100km
...l/100km/m3/100km
Wartość uśredniona
..........g/km
...l/100km/m3/100km
Moc podatkowa lub numer(y) kodu(dów) krajowego(wych)
Belgia:...........................
Czechy:...........................Dania:...........................
Niemcy:...........................
Estonia:...........................Grecja:...........................
Hiszpania:...........................
Francja:...........................Irlandia:...........................
Włochy:...........................
Cypr:........................... Łotwa:...........................
Litwa:...........................
Luksemburg:...........................
Węgry:...........................
Malta:...........................
Niderlandy:...........................
Austria:...........................
Polska:...........................
Portugalia:...........................
Słowenia:...........................
Słowacja:...........................
Finlandia:...........................
Szwecja:...........................
Zjednoczone Królestwo:..............................
48.1.
Homologacja pojazdu w zakresie wymagań do przewozu towarów niebezpiecznych: nie określono
48.2.
Homologacja pojazdu w zakresie wymagań do przewozu niektórych gatunków zwierząt: nie dotyczy
50.
Uwagi: Samochodowy ciągnik siodłowy, rok produkcji 2008,masa własna 7730 kg,Największy dopuszczalny nacisk osi 112,7 kN,
dopuszczalna masa całkowita zespołu pojazdu: 40000 kg.
51.
Odstępstwa:
