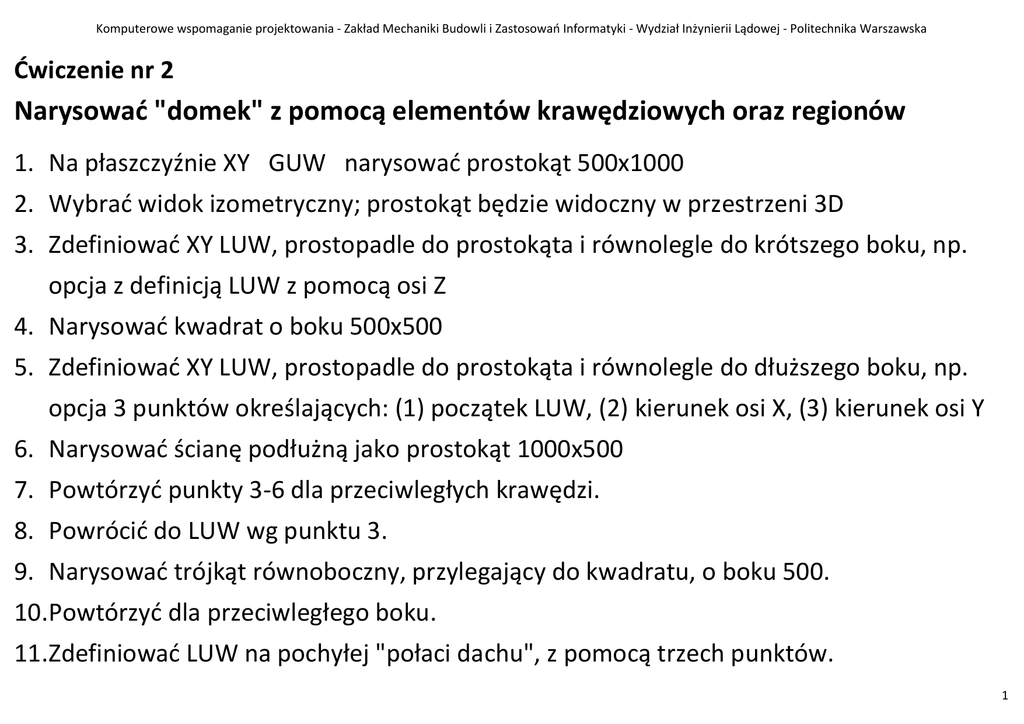

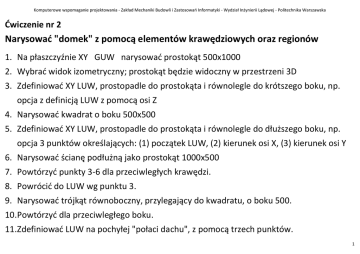

Ćwiczenie nr 2
Narysować "domek" z pomocą elementów krawędziowych oraz regionów
1. Na płaszczyźnie XY GUW narysować prostokąt 500x1000
2. Wybrać widok izometryczny; prostokąt będzie widoczny w przestrzeni 3D
3. Zdefiniować XY LUW, prostopadle do prostokąta i równolegle do krótszego boku, np.
opcja z definicją LUW z pomocą osi Z
4. Narysować kwadrat o boku 500x500
5. Zdefiniować XY LUW, prostopadle do prostokąta i równolegle do dłuższego boku, np.
opcja 3 punktów określających: (1) początek LUW, (2) kierunek osi X, (3) kierunek osi Y
6. Narysować ścianę podłużną jako prostokąt 1000x500
7. Powtórzyć punkty 3-6 dla przeciwległych krawędzi.
8. Powrócić do LUW wg punktu 3.
9. Narysować trójkąt równoboczny, przylegający do kwadratu, o boku 500.
10.Powtórzyć dla przeciwległego boku.
11.Zdefiniować LUW na pochyłej "połaci dachu", z pomocą trzech punktów.
1
Komputerowe wspomaganie projektowania - Zakład Mechaniki Budowli i Zastosowań Informatyki - Wydział Inżynierii Lądowej - Politechnika Warszawska
12.Narysować prostokąt połaci dachu ograniczony dwoma trójkątami, dłuższą ścianą
(prostokątną) i kalenicą.
13.Powtórzyć punkty 11 i 12 dla drugiej połaci.
14.Narysować kreskowanie wzorem dachówki lub podobnym na połaci dachu.
15.Narysować dwa okna o wymiarach 200x200, na środku kwadratowych ścian; dolna
krawędź w odległości 100 od dołu ściany.
16.Narysować drzwi 100x300 na środku jednej z ścian prostokątnych.
17.Zastosować polecenie REGION do zmiany: wszystkich ścian oraz okien i drzwi w obszary
2D.
18.Zastosować polecenie RÓŻNICA do regionów: ściana kwadratowa i okno kwadratowe.
19.Zastosować polecenie RÓŻNICA do regionów: ściana prostokątna i drzwi.
20.Na ścianie, na prawo od drzwi umieścić "Mój dom - imię i nazwisko".
21.Na jednej z połaci dachowych, wzdłuż przekątnej napisać "DOM".
2
Komputerowe wspomaganie projektowania - Zakład Mechaniki Budowli i Zastosowań Informatyki - Wydział Inżynierii Lądowej - Politechnika Warszawska
WSKAZÓWKI
• uważnie przeczytać całość opisu ćwiczenia
• przygotować szkic odręczny, przedstawiający ogólną zasadę budowy domku
• na szkicu oznaczyć poszczególne LUW-y, niezbędne do narysowania elementów 2D
na płaszczyznach konstrukcyjnych XY
• zastosować osie konstrukcyjne wyznaczające podstawowe wymiary modelu
• zastosować warstwy, dla elementów (np. ściany, dach) jak i dla opisów lub kreskowań
