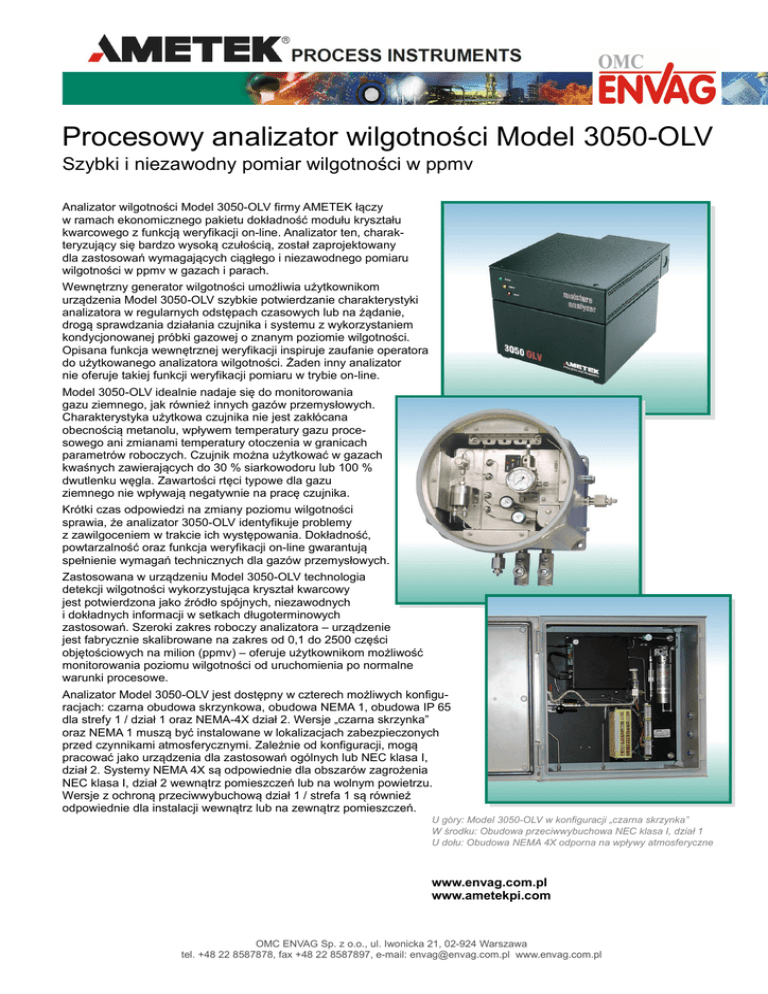

Procesowy analizator wilgotności Model 3050-OLV

Procesowy analizator wilgotności Model 3050-OLV
Szybki i niezawodny pomiar wilgotności w ppmv
Analizator wilgotności Model 3050-OLV firmy AMETEK łączy
w ramach ekonomicznego pakietu dokładność modułu kryształu
kwarcowego z funkcją weryfikacji on-line. Analizator ten, charakteryzujący się bardzo wysoką czułością, został zaprojektowany
dla zastosowań wymagających ciągłego i niezawodnego pomiaru
wilgotności w ppmv w gazach i parach.
Wewnętrzny generator wilgotności umożliwia użytkownikom
urządzenia Model 3050-OLV szybkie potwierdzanie charakterystyki
analizatora w regularnych odstępach czasowych lub na żądanie,
drogą sprawdzania działania czujnika i systemu z wykorzystaniem
kondycjonowanej próbki gazowej o znanym poziomie wilgotności.
Opisana funkcja wewnętrznej weryfikacji inspiruje zaufanie operatora
do użytkowanego analizatora wilgotności. Żaden inny analizator
nie oferuje takiej funkcji weryfikacji pomiaru w trybie on-line.
Model 3050-OLV idealnie nadaje się do monitorowania
gazu ziemnego, jak również innych gazów przemysłowych.
Charakterystyka użytkowa czujnika nie jest zakłócana
obecnością metanolu, wpływem temperatury gazu procesowego ani zmianami temperatury otoczenia w granicach
parametrów roboczych. Czujnik można użytkować w gazach
kwaśnych zawierających do 30 % siarkowodoru lub 100 %
dwutlenku węgla. Zawartości rtęci typowe dla gazu
ziemnego nie wpływają negatywnie na pracę czujnika.
Krótki czas odpowiedzi na zmiany poziomu wilgotności
sprawia, że analizator 3050-OLV identyfikuje problemy
z zawilgoceniem w trakcie ich występowania. Dokładność,
powtarzalność oraz funkcja weryfikacji on-line gwarantują
spełnienie wymagań technicznych dla gazów przemysłowych.
Zastosowana w urządzeniu Model 3050-OLV technologia
detekcji wilgotności wykorzystująca kryształ kwarcowy
jest potwierdzona jako źródło spójnych, niezawodnych
i dokładnych informacji w setkach długoterminowych
zastosowań. Szeroki zakres roboczy analizatora ‒ urządzenie
jest fabrycznie skalibrowane na zakres od 0,1 do 2500 części
objętościowych na milion (ppmv) ‒ oferuje użytkownikom możliwość
monitorowania poziomu wilgotności od uruchomienia po normalne
warunki procesowe.
Analizator Model 3050-OLV jest dostępny w czterech możliwych konfiguracjach: czarna obudowa skrzynkowa, obudowa NEMA 1, obudowa IP 65
dla strefy 1 / dział 1 oraz NEMA-4X dział 2. Wersje „czarna skrzynka”
oraz NEMA 1 muszą być instalowane w lokalizacjach zabezpieczonych
przed czynnikami atmosferycznymi. Zależnie od konfiguracji, mogą
pracować jako urządzenia dla zastosowań ogólnych lub NEC klasa I,
dział 2. Systemy NEMA 4X są odpowiednie dla obszarów zagrożenia
NEC klasa I, dział 2 wewnątrz pomieszczeń lub na wolnym powietrzu.
Wersje z ochroną przeciwwybuchową dział 1 / strefa 1 są również
odpowiednie dla instalacji wewnątrz lub na zewnątrz pomieszczeń.
U góry: Model 3050-OLV w konfiguracji „czarna skrzynka”
W środku: Obudowa przeciwwybuchowa NEC klasa I, dział 1
U dołu: Obudowa NEMA 4X odporna na wpływy atmosferyczne
www.envag.com.pl
www.ametekpi.com
OMC ENVAG Sp. z o.o., ul. Iwonicka 21, 02-924 Warszawa
tel. +48 22 8587878, fax +48 22 8587897, e-mail: [email protected] www.envag.com.pl
Procesowy analizator wilgotności Model 3050-OLV
Dane techniczne
Technologia: Mikrorównowaga
kryształu kwarcowego
Zakres: Kalibracja od 0,1 do 2500 ppmv
(części objętościowych na milion).
Możliwość odczytu w ppmw, lb/mmscf,
mg/Nm3, oraz jako punkt rosy w °C
lub °F (wymagane wejście ciśnienia
procesowego)
Gaz referencyjny: Ciągłe wytwarzanie
na bazie rzeczywistej próbki gazowej
Weryfikacja on-line: Wewnętrzne
źródło wilgotności z identyfikowalnością
kalibracji w NIST umożliwia weryfikację
dokładności na żądanie i odpowiedzi
bez odinstalowywania analizatora
Dokładność: ± 10 % odczytu w zakresie
od 1 do 2500 ppmv ze standardową
kalibracją; zakresy specjalne kalibracji
nie są wymagane
Powtarzalność: ± 5,0 % odczytu
w zakresie od 1 do 2500 ppmv
Limit detekcji: 0,1 ppmv
Rozdzielczość przetwornika a/c:
16 bitów (0,0015 %)
Czas odpowiedzi układu
krystalicznego (QCM): Zbliżony do
czasu rzeczywistego. Komputerowe
wspomaganie czasu odpowiedzi,
mogące prowadzić do błędów, nie jest
wymagane dla uzyskania szybkiej
odpowiedzi w warunkach skokowego
wzrostu lub spadku wilgotności
Czułość: 0,1 ppmv lub 1 % odczytu,
większa z tych wartości
Dopuszczalne ciśnienie wlotowe:
Od 1,3 do 3,3 barg (20 do 50 psig);
do 200 bar (3000 psi) z opcjonalną
redukcją ciśnienia; charakterystyka
analizatora jest niezależna od ciśnienia procesu
Ciśnienie wylotowe: Od 0 do 1 barg
(od 0 do 15 psig)
Temperatura próbki gazowej: Od 0
do 100 °C (od 32 do 212 °F); charakterystyka analizatora jest niezależna
od zmian w próbce gazowej
Wymagany przepływ gazu: Około
150 Nml/min (150 sccm). Przepływ
bocznikowy około 1,0 Nl/min (slpm)
dla skrócenia czasu odpowiedzi
Sygnały wyjścia: Izolowany sygnał
analogowy 4 - 20 mA, rozdzielczość
12 bitów (0,025 %), porty komunikacji
szeregowej RS232 i RS485 (obsługa
Modbus RTU)
Alarmy: Trzy styki sygnałowe: alarm
systemowy, ważność danych i alarmy
stężenia
Limity temperatury otoczenia:
Analizator: od 5 °C do 50 °C
(od 41 °F do 122 °F)
Obudowany analizator z systemem
próbki: od -20 °C do 45 °C
(od -4 °F do 113 °F)
Wymagane napięcie i zasilanie:
Analizator: 24 VDC, 50 W
Analizator z systemem próbki:
120 VAC ± 10 %, 50/60 Hz,
maks. 150 W
230 VAC ± 10 %, 50/60 Hz,
maks. 150 W
Aprobaty i certyfikacja:
Ogólne wymagania bezpieczeństwa
UL/CSA (urządzenia ogólnego zastosowania)
UL/CSA klasa I, dział 2, grupy A, B,
C, D, T4
UL/CSA klasa I, dział 1, grupy B, C,
D, T6
Dyrektywa ATEX:
II 2 G Ex d e IIC T6 (lub T5) Gb IP65
Parametr T6 dotyczy temperatur
otoczenia poniżej 40 °C.
Rosja: GOST 1ExdIICT6X
Rosja: Aprobata wzoru GOST
Spełnione wymagania wszystkich
odpowiednich dyrektyw europejskich
Obudowa:
IP65 (strefa 1 / dział 1)
NEMA 4X (dział 2)
Dodatkowe komponenty systemu próbki
Dla pełnego wykorzystania zalet analizatora Model 3050-OLV konieczny jest dobrze zaprojektowany system próbki. Firma
AMETEK może dostarczyć kompletny system transportu próbki, obejmujący następujące komponenty:
 Filtry: Filtry liniowe lub bocznikowe dla usuwania cząstek pyłowych ze strumieni próbek gazowych lub ciekłych,
oraz niewielkich ilości olejów lub innych zanieczyszczeń ze strumieni gazowych.
 Eliminator zanieczyszczeń: Eliminator z węglem aktywnym zabezpiecza suszarkę gazu referencyjnego,
drogą usuwania zanieczyszczeń ze strumienia gazu referencyjnego.
 Reduktor ciśnienia: Wymagany jeżeli źródło próbki pozostaje pod ciśnieniem wyższym niż 3,3 bar (50 psi).
Maksymalne ciśnienie wlotowe wynosi 200 bar (3000 psi).
 Grzany reduktor ciśnienia: Zaprojektowany dla uniknięcia kondensacji gazów w fazie redukcji ciśnienia
lub dla odparowywania strumieni skroplonych gazów o punkcie wrzenia nie przekraczającym 40 °C (104 °F).
Maksymalne ciśnienie wlotowe wynosi 200 bar (3000 psi).
Przedstawiciel w Polsce:
454 Corporate Blvd., Newark, DE 19702
Tel. +1-302-456-4400, fax +1-302-456-4444
www.ametekpi.com
OMC Envag Sp. z o.o.
ul. Iwonicka 21, 02-924 Warszawa
Tel. +48 (22) 858 7878
Fax +48 (22) 858 7897
E-mail: [email protected]
www.envag.com.pl
© 2014, by AMETEK, Inc.
Wszelkie prawa zastrzeżone.
F-0124, rew. 5 (0314)
Element grupy innowacyjnych rozwiązań analizatorów procesowych firmy AMETEK Process Instruments.
Dane techniczne mogą ulegać zmianom bez uprzedzenia.
