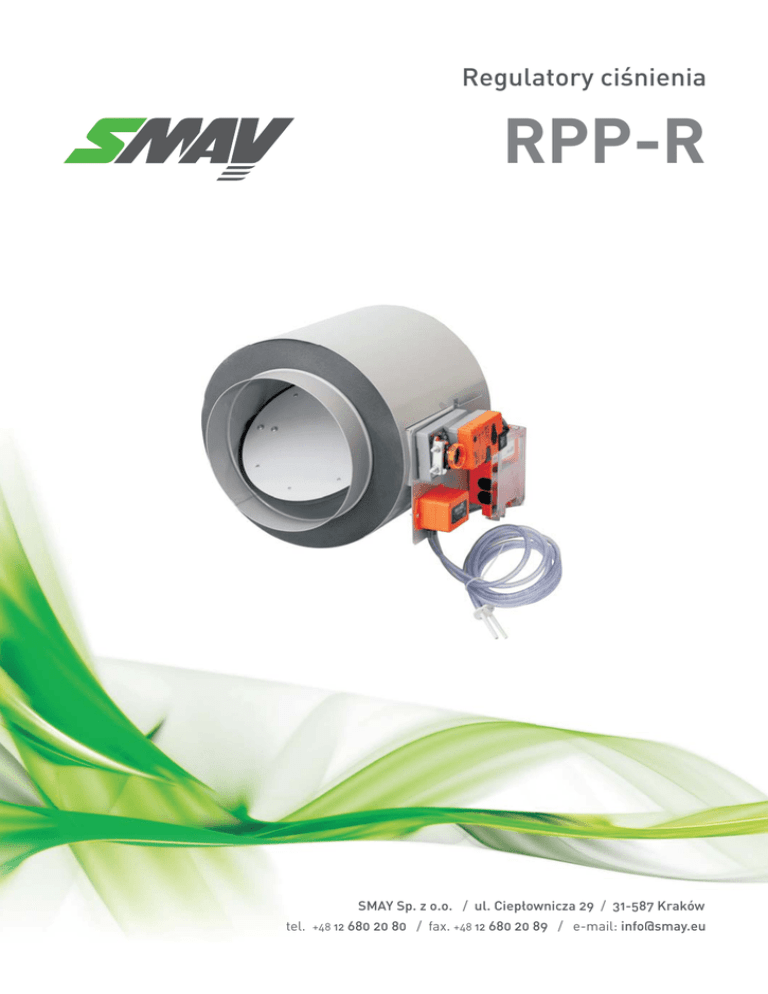

RPP-R - Smay

Regulatory ciœnienia
RPP-R
SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / 31-587 Kraków
tel. +48 12 680 20 80 / fax. +48 12 680 20 89 / e-mail: [email protected]
Przeznaczenie
Regulator ró¿nicy ciœnieñ RPP-R przeznaczony jest do regulacji ciœnienia w pomieszczeniach szczelnych oraz
przewodach wentylacyjnych, a tym samym utrzymywania zadanej ró¿nicy ciœnieñ miêdzy dwiema strefami.
Nale¿y je stosowaæ wszêdzie tam, gdzie wymagana jest liniowa charakterystyka regulacji ciœnienia, niezale¿nie
od wielkoœci przep³ywu objêtoœciowego.
W zale¿noœci od za³o¿onej funkcjonalnoœci, urz¹dzenie utrzymuje sta³¹ lub zmienn¹ ró¿nicê ciœnieñ, zale¿n¹
od wczeœniejszej kalibracji wykonanej przez producenta oraz od sposobu sterowania.
Dziêki zastosowaniu statycznego czujnika ciœnieñ, regulator mo¿e pracowaæ w œrodowisku o niskim
i œrednim stopniu zanieczyszczenia oraz agresywnoœci (wg Klasyfikacji Œrodowisk Korozyjnych zgodnie
z ISO 12944 maks. klasa C3). W przypadku braku pewnoœci co do stopnia agresywnoœci œrodowiska, zalecane
jest wczeœniejsze sprawdzenie odpornoœci materia³u urz¹dzenia, jak i samego przetwornika na spodzie-wane
niekorzystne warunki pracy.
Materia³
Regulator RPP-R sk³ada siê z obudowy oraz przes³ony przepustnicy wykonanych z blachy stalowej
ocynkowanej. Przegroda dodatkowo posiada uszczelnienie gumowe, dziêki któremu uzyskano szczelnoœæ przy
ca³kowitym zamkniêciu. Oœ przegrody przepustnicy wykonana z prêta stalowego ocynkowanego, umieszczona
jest w ³o¿yskach wykonanych z tworzywa sztucznego.
Opcjonalnie regulatory RPP-R wykonywane s¹ z izolacj¹ cieplno-akustyczn¹ – RPP-Rt.
Sygna³ impulsowy do przetwornika ciœnienia doprowadzany jest elastycznymi wê¿ami poliuretanowymi
o œrednicy 6 [mm]. Zakoñczenia przewodów stanowi¹ polietylenowe króæce, przystosowane do zamontowania
w kanale, lub w œcianie pomieszczenia. D³ugoœæ przewodów impulsowych nie powinna przekraczaæ ³¹cznie
10 [mb].
Zasada dzia³ania
Zasada dzia³ania regulatora opiera siê na pomiarze ró¿nicy ciœnieñ miedzy dwiema za³o¿onymi strefami
za pomoc¹ sond pomiarowych.
Czujnik ciœnienia ma za zadanie przetworzyæ wyniki pomiaru na sygna³ elektryczny, bêd¹cy liniow¹ funkcj¹
ró¿nicy ciœnieñ. Sygna³ elektryczny wêdruje do regulatora, gdzie porównywany jest w wartoœci¹ zadan¹,
a nastêpnie regulator wysy³a do si³ownika odpowiedni¹ wartoœæ wielkoœci steruj¹cej w celu zmiany przez
urz¹dzenie po³o¿enia przepustnicy w przypadku, gdy wartoœæ wielkoœci mierzonej jest ró¿na od wartoœci
zadanej.
strefa 2
strefa 1
przetwornik
ró¿nicy ciœnieñ
wartoϾ zadana
regulator
si³ownik
przepustnicy
wartoϾ zmierzona
Uwaga:
Zadane parametry urz¹dzenia ustawione s¹ fabrycznie przez producenta i nie mog¹ byæ korygowane przez
nieupowa¿nione osoby.
152
wersja 5.2.7
RPP-R
Wymiary
Regulator ciœnienia typu: RPP-R
450
obudowa
350
przegroda
115
Dn
52.5
zespó³ napêdowosteruj¹cy
strefa 1
zespó³ napêdowosteruj¹cy
strefa 2
340
155
Regulator ciœnienia typu: RPP-Rt (z izolacj¹)
450
350
obudowa
52.5
115
Di
Dn
przegroda
zespó³ napêdowosteruj¹cy
strefa 1
zespó³ napêdowosteruj¹cy
strefa 2
340
155
Wymiary typowe i zakres stosowania
Zakres regulacji ró¿nicy ciœnieñ, w zale¿noœci od zastosowanego
w urz¹dzeniu przetwornika, zawiera siê w przedziale od 2 do 600[Pa].
Nale¿y jednak pamiêtaæ o tym, aby Pmin ≥50% Pmax oraz tak dobraæ œrednicê
nominaln¹ RPP-R, by prêdkoœæ przep³ywu powietrza przez urz¹dzenie nie
by³a wiêksza ni¿ 12[m/s], ze wzglêdu na znaczne zwiêkszanie oporów
przep³ywu oraz generowanego ha³asu .
Dn
[mm]
Di
[mm]
125
225
160
260
200
300
250
350
315
415
400
500
500
600
L
[mm]
Lc
[mm]
350
450
Zalecenia monta¿owe
?
Dla zapewnienia prawid³owego dzia³ania urz¹dzenia zaleca siê zachowanie przy monta¿u regulatorów
nastêpuj¹cych zasad:
–
zamontowaæ urz¹dzenie tak, aby mieæ dogodny dostêp do jego elementów sk³adowych;
–
dla zapewnienia prawid³owego dzia³ania urz¹dzenia zaleca siê montowanie odcinka prostego
o d³ugoœci: 2Dn przed regulatorem RPP-R i 1Dn za regulatorem RPP-R;
–
nie dopuszcza siê monta¿u innego, ni¿ zapewniaj¹cego poziom¹ pracê mechanizmu przepustnicy,
a tak¿e pionowe po³o¿enie statycznego czujnika ciœnienia ró¿nicowego.
Pod³¹czenie elektryczne elementów automatyki powinna wykonaæ, zgodnie ze schematem podanym
w za³¹czonej do urz¹dzenia dokumentacji, odpowiednio wykwalifikowana osoba.
wersja 5.2.7
153
Regulacja ciœnienia w kanale – mo¿liwe konfiguracje
Elastyczne rurki impulsowe, zakoñczone s¹ króæcami pomiarowymi, które nale¿y zamontowaæ
w odpowiednich miejscach stref (mo¿e to byæ kana³ i pomieszczenie odniesienia, lub dwa kana³y) wg poni¿szej
konfiguracji. Punkty, w których zostan¹ umieszczone króæce pomiarowe, musza byæ tak dobrane, aby by³y
reprezentatywne dla ca³ej strefy, a przede wszystkim wolne od niekorzystnych oddzia³ywañ ciœnienia
dynamicznego.
Nadciœnienie za regulatorem
Nadciœnienie przed regulatorem
NAWIEW
NAWIEW
strefa
odniesienia
strefa
odniesienia
Podciœnienie przed regulatorem
Podciœnienie za regulatorem
WYWIEW
WYWIEW
strefa
odniesienia
strefa
odniesienia
Regulacja ciœnienia w pomieszczeniu – mo¿liwe konfiguracje
Nawiew / nadciœnienie
strefa I
podciœnienie
Nawiew / podciœnienie
strefa II
nadciœnienie
NAWIEW
strefa I
nadciœnienie
WYWIEW
NAWIEW
Wywiew / nadciœnienie
strefa I
nadciœnienie
NAWIEW
154
strefa II
podciœnienie
WYWIEW
Wywiew / podciœnienie
strefa II
podciœnienie
WYWIEW
strefa I
podciœnienie
NAWIEW
strefa II
nadciœnienie
WYWIEW
wersja 5.2.7
RPP-R
Spadek ciœnienia na reglatorach RPP-R (pe³ne otwarcie przepustnicy)
p
Spadek ciœnienia ÄP
[Pa]
Spadek ciœnienia na regulatorach RPP-R
dla Dn125 i Dn160
60
50
40
30
20
10
0
2
4
6
8
10
12
Prêdkoœæ przep³ywu [m/s]
Spadek ciœnienia ÄP
p
[Pa]
Spadek ciœnienia na regulatorach RPP-R
dla Dn200, Dn250 i Dn315
30
25
20
15
10
5
0
2
4
6
8
10
12
Prêdkoœæ przep³ywu [m/s]
Spadek ciœnienia ÄP
p
[Pa]
Spadek ciœnienia na regulatorach RPP-R
dla Dn400 i Dn500
25
20
15
10
5
0
2
4
6
8
10
12
Prêdkoœæ przep³ywu [m/s]
wersja 5.2.7
155
Poziom mocy akustycznej
Poziom mocy akustycznej na wylocie regulatora RPP-R
LWA [dB(A)]
3
6
9
12
3
6
9
12
3
6
9
12
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
41
42
41
43
40
44
42
47
51
51
54
55
54
55
57
59
58
61
62
60
61
62
64
62
66
71
70
71
54
53
55
55
57
58
58
63
64
60
62
62
64
63
65
67
65
66
67
69
68
69
72
71
72
75
75
73
60
62
62
62
61
64
63
66
66
65
67
68
70
70
70
71
70
70
73
75
74
71
72
73
74
78
79
78
Poziom mocy akustycznej emitowanej do otoczenia regulatora RPP-R
Regulator bez izolacji akustycznej
LWA [dB(A)]
3
6
9
12
3
6
9
12
3
6
9
12
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
22
23
24
29
32
35
34
28
31
30
40
45
48
50
35
37
41
43
47
50
51
42
44
47
48
53
53
53
31
32
35
39
45
48
47
38
40
44
46
51
55
55
43
44
47
47
53
56
57
51
53
52
55
55
58
59
33
41
42
48
49
54
53
39
44
46
51
56
56
55
47
48
52
54
57
61
61
53
55
54
59
59
64
63
Poziom mocy akustycznej emitowanej do otoczenia regulatora RPP-R
Regulator z izolacj¹ akustyczn¹
LWA [dB(A)]
156
3
6
9
12
3
6
9
12
3
6
9
12
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
m/s
19
19
21
21
22
24
24
21
24
24
29
35
39
40
29
31
33
35
38
44
44
37
39
41
43
46
50
51
29
29
28
37
40
43
44
31
32
34
38
44
48
49
36
37
39
42
47
49
50
41
44
42
47
49
50
52
29
35
33
38
44
44
44
30
38
38
42
46
51
51
36
39
40
44
47
53
54
46
44
45
48
51
54
55
wersja 5.2.7
RPP-R
Uk³ad regulacyjno - napêdowy
Uk³ad regulacyjno-napêdowy regulatora ciœnienia stanowi zespó³, sk³adaj¹cy siê ze statycznego czujnika
ciœnienia ró¿nicowego, cyfrowego regulatora PID VAV oraz si³ownika firmy BELIMO. Jest to rozwi¹zanie, które
oprócz regulacji ciœnienia miedzy dwiema strefami, znajduje zastosowanie w:
- systemach VAV i CAV z przep³ywem niezale¿nym od ciœnienia np. w laboratoriach;
- szybko dzia³aj¹cych systemach VAV i CAV np. w komorach fermentacyjnych ;
- do zastosowania w lekko zanieczyszczonych i agresywnych œrodowiskach
(wg Klasyfikacji Œrodowisk Korozyjnych zgodnie z ISO 12944 maks. klasa C3).
W sk³ad uk³adu regulacyjno-napêdowego wchodz¹:
I. Regulator PID VAV
1. VRP-STP – (regulator analogowy) posiada mo¿liwoœæ rêcznego ustawienia, za pomoc¹
potencjometru, maksymalnej wartoœci ró¿nicy ciœnieñ ? pmax, w zakresie 30-100% ? pnom(25-100%
? pVFP) oraz zewnêtrznego sterowania 0 (2)-10[V] w zakresie 0 (3%? pnom )-? pmax .
Dane techniczne:
Napiêcie zasilania
Pobór mocy
Moc znamionowa
Sygna³ nastawczy
Sygna³ pomiarowy
AC 24[V] 50/60[Hz]
1,3[W](z czujnikiem VFP – bez si³ownika)
2,6[VA](z czujnikiem VFP – bez si³ownika)
DC 0-10[V]/2-10[V]
DC 0-10[V]/2-10[V]
(max.0,5mA – sygna³ liniowy 0-100%? P)
III (napiêcie bezpieczne – niskie)
IP40
0…+50[°C]
-20…80[°C]
153/88/54[mm]
Klasa ochronnoœci
Kategoria ochrony obudowy
Zakres temperatur otoczenia
Zakres temperatur sk³adowania
Wymiary
AC 24V
Zasilanie pod³¹czyæ przez
transformator bezpieczeñstwa
!
~
T
w1 DC 0...10V
U5 DC 2...10V
*
2
~
1
3
4
5
6
7
w1 w2 U5 yz
T
...24-V
za³o¿ony mostek 2-4.
* Fabrycznie
W przypadku sterowania DC 0 .. 10 [V]
(wejœcie w1 u¿ywane) mostek zdj¹æ.
VRP-STP
Sterowanie wymuszone
VFP-...
Regulacja ciœnienia
w pomieszczeniu
Nawiew-nadciœnienie / wywiew-podciœnienie
Funkcja
Urz¹dzenie nie zawiera
elementów, które u¿ytkownik
mo¿e wymieniæ lub naprawiæ
Regulacja ciœnienia w kanale
Funkcja
Po³¹czenie
Zamkniêcie
1
7
Otwarcie
2
6
Nawiew-nadciœnienie / wywiew-podciœnienie
Funkcja
Nawiew - nadciœnienie przed regulatorem
Wywiew - podciœnienie za regulatorem
Zamkniêcie
2
6
Otwarcie
1
7
Nawiew - nadciœnienie za regulatorem
Wywiew - podciœnienie przed regulatorem
Funkcja
Po³¹czenie
Po³¹czenie
Po³¹czenie
Zamkniêcie
2
6
Zamkniêcie
1
7
Otwarcie
1
7
Otwarcie
2
6
Uwaga:
Uk³ad napêdowo steruj¹cy jest po³¹czony przewodami przez producenta, natomiast nabywca zobowi¹zany jest
doprowadziæ do regulatora zasilanie i ewentualnie sterowanie.
wersja 5.2.7
157
Uk³ad regulacyjno - napêdowy
2.
VRP-M – (regulator analogowo-cyfrowy) posiada mo¿liwoœæ zewnêtrznego sterowania
w wybranym przedziale ? Pmin -? Pmax, z zakresu przetwornika z którym wspó³pracuje oraz zadnia
sta³ej wartoœci ró¿nicy ciœnieñ.
Sterowanie za poœrednictwem szyny komunikacyjnej – mo¿liwoœæ zintegrowania z:
- regulatorem DDC z interfejsem szyny MP;
- systemami EIB Konnex;
- systemami LonWorks®.
Dane techniczne:
Napiêcie zasilania
AC 24[V] 50/60[Hz]
DC 24[V]
1,1[W](z czujnikiem VFP – bez si³ownika)
2,6VA(z czujnikiem VFP – bez si³ownika)
Impedancja wejœciowa >200?
DC 0-10[V]/2-10[V]
0-20[mA] (rezystancj¹ 500? )
DC 0-10[V]/2-10[V] (max.0,5mA)
III (napiêcie bezpieczne – niskie)
IP40
0…+50[°C]
-20…80[°C]
153/88/54[mm]
Pobór mocy
Moc znamionowa
Sygna³ nastawczy
Sygna³ pomiarowy
Klasa ochronnoœci
Kategoria ochrony obudowy
Zakres temperatur otoczenia
Zakres temperatur sk³adowania
Wymiary
Schemat podlaczen: praca w trybie VAV
z analogowym sygna³em nastawczym
Uwaga
- Zasilanie pod³¹czaæ poprzez transformator
bezpieczeñstwa!
- Aby umo¿liwiæ wykonywanie prac diagnostycznych
i serwisowych przy u¿yciu oprogramowania
VRP-M Tool, przewody 1, 2 (24V AC/DC),
4 (sygna³ szyny MP) oraz 5 (sygna³ U5) trzeba
doprowadziæ do ³atwo dostêpnych zacisków
(rozdzielnicy, szafy sterowniczej, itp.)
sygna³ nastawczy w
0 ... 10 / 2 ... 10 / nastawialny
komunikacja PP/MP
sygna³ pomiariowy przep³ywu obj. U5
0 ... 10 / 2 ... 10 / nastawialny
wejœcie steruj¹ce z
Sterowanie wymuszone
Regulacja ciœnienia w kanale
Regulacja ciœnienia
w pomieszczeniu
Nawiew-nadciœnienie / wywiew-podciœnienie
Funkcja
Nawiew-nadciœnienie / wywiew-podciœnienie
Funkcja
Po³¹czenie
Nawiew - nadciœnienie przed regulatorem
Wywiew - podciœnienie za regulatorem
Funkcja
Po³¹czenie
Nawiew - nadciœnienie za regulatorem
Wywiew - podciœnienie przed regulatorem
Funkcja
Po³¹czenie
Po³¹czenie
Zamkniêcie
1
7
Zamkniêcie
2
6
Zamkniêcie
2
6
Zamkniêcie
1
7
Otwarcie
2
6
Otwarcie
1
7
Otwarcie
1
7
Otwarcie
2
6
Pmin
2
7
Pmax
2
7
Pmax
2
7
Pmin
2
7
Pmax
2
7
Pmin
2
7
Pmin
2
7
Pmax
2
7
Motor stop
2
6
Motor stop
2
6
Motor stop
2
6
Motor stop
2
6
Uwaga:
Uk³ad napêdowo steruj¹cy jest po³¹czony przewodami przez producenta, natomiast nabywca zobowi¹zany jest
doprowadziæ do regulatora zasilanie i ewentualnie sterowanie.
158
wersja 5.2.7
RPP-R
Uk³ad regulacyjno - napêdowy
II. Statyczny czujnik ciœnienia ró¿nicowego
Statyczny czujnik ciœnienia ró¿nicowego s³u¿y do pomiarów ciœnienia ró¿nicowego w kana³ach powietrznych,
lub w pomieszczeniach. Jest przystosowany do pracy w atmosferze zanieczyszczonej lub lekko agresywnej.
Solidna konstrukcja sprawia, ¿e idealnie nadaje siê do zastosowañ w laboratoriach, pomieszczeniach czystych
oraz przemyœle.
Przegl¹d typów:
Typ
Zakresy
pomiarowe
Zabezpieczenie
przed
przeci¹¿eniem
Wra¿liwoœæ
temperaturowa
Masa
Zastosowanie
przy zakresie
ciœnieñ
VFP-100
0…100[Pa]
Maks. 500[Pa]
±0,1%/K
Oko³o 500g
2 - 80
VFP-300
0…300[Pa]
Maks. 5000[Pa]
±0,05%/K
Oko³o 280g
81 - 250
VFP-600
0…600[Pa]
Maks. 3000[Pa]
±0,05%/K
Oko³o 280g
251 - 600
Dane techniczne:
Zasilanie przy³¹cza
Metoda pomiaru
LiniowoϾ
Histereza
Przy³¹cze ciœnieniowe
Klasa ochronnoœci
Kategoria ochrony obudowy
Zakres temperatur otoczenia
Zakres temperatur sk³adowania
Wymiary:
VFP-100
VFP-300, VFP-600
15 V DC (z regulatora VRP-M)
Kabel o d³.1 m z wtyczk¹ 4-stykow¹
(Pasuje do regulatora VRP-M)
Czujnik ciœnienia ró¿nicowego z membran¹
(indukcyjny)
±1% wartoœci zakresowej
Maks. 0,1% wartoœci zakresowej
Z³¹czka do wê¿y o œrednicy wewnêtrznej
4…6[mm]
III (napiêcie bezpieczne – niskie)
IP42
0…+50[°C]
-10…70[°C]
150/80/58[mm]
90/51/49[mm]
Sygna³ impulsowy do przetwornika ciœnienia doprowadzany jest elastycznymi wê¿ami, których jeden koniec,
z króæcem, montujemy w reprezentatywnym miejscu strefy, natomiast drugi bezpoœrednio do przetwornika
ciœnienia wg tego w jakiej konfiguracji pracuje urz¹dzenie. Wê¿e nie s¹ na wyposa¿eniu urz¹dzenia.
wersja 5.2.7
159
Uk³ad regulacyjno - napêdowy
III. Si³ownik:
1. NM24A-V-(ST)* – 10[Nm] - zastosowania standardowe (* - tylko dla regulatora VRP-M)
Dane techniczne:
Zasilanie
Pobór mocy
24[V] AC/DC (z regulatora VRP-M)
Praca
W spoczynku
Moc znamionowa
3,5[W]
1,25[W]
5,5[VA]
Moment obrotowy (znamionowy)
Kierunek obrotu
Min. 10[Nm] przy napiêciu znamionowym
Wybierany prze³¹cznikiem
K¹t obrotu
Maks.95°, nastawiane ograniczniki
mechaniczne
Czas ruchu
Klasa ochronnoœci
Poziom mocy akustycznej
Kategoria ochrony obudowy
Zakres temperatur otoczenia
Zakres temperatur sk³adowania
Konserwacja
Wymiary:
Masa
150[s]
III (napiêcie bezpieczne – niskie)
Maks. 35[dB]
IP54
-30…+50[°C]
-40…+80[°C]
bezobs³ugowy
146/80/75[mm]
710[g]
2. LMQ24A-SRV-ST – 4[Nm] - zastosowania wymagaj¹ce szybkiego dzia³ania, dla regulatora VRP-M
Dane techniczne:
Zasilanie
Praca
Pobór mocy
W spoczynku
Moc znamionowa
Moment obrotowy (znamionowy)
Kierunek obrotu
160
24[V] AC/DC (z regulatora VRP-M)
12[W]
1,5[W]
18[VA]
Min. 4[Nm] przy napiêciu znamionowym
Wybierany prze³¹cznikiem
K¹t obrotu
Maks.95°, nastawiane ograniczniki
mechaniczne
Klasa ochronnoœci
Czas ruchu
Kategoria ochrony obudowy
Poziom mocy akustycznej
Zakres temperatur otoczenia
Zakres temperatur sk³adowania
Konserwacja
Wymiary:
Masa
III (napiêcie bezpieczne – niskie)
2,5[s]/90°
IP54
52[dB] (A)
-30…+50[°C]
-40…+80[°C]
bezobs³ugowy
146/80/75[mm]
810[g]
wersja 5.2.7
RPP-R
Uk³ad regulacyjno - napêdowy
3. NMQ24A-SRV-ST – 8[Nm] - zastosowania wymagaj¹ce szybkiego dzia³ania, dla regulatora VRP-M
Dane techniczne:
Zasilanie
Praca
Pobór mocy
W spoczynku
Moc znamionowa
Moment obrotowy (znamionowy)
Kierunek obrotu
24[V] AC/DC (z regulatora VRP-M)
12[W]
1,5[W]
18[VA]
Min. 8[Nm] przy napiêciu znamionowym
Wybierany prze³¹cznikiem
K¹t obrotu
Maks.95°, nastawiane ograniczniki
mechaniczne
Klasa ochronnoœci
Czas ruchu
Kategoria ochrony obudowy
Poziom mocy akustycznej
Zakres temperatur otoczenia
Zakres temperatur sk³adowania
Konserwacja
Wymiary:
Masa
III (napiêcie bezpieczne – niskie)
4[s]/90°
IP54
52[dB] (A)
-30…+50[°C]
-40…+80[°C]
bezobs³ugowy
156/88/77[mm]
930[g]
Uwaga: Wykonanie z szybk¹ automatyk¹ tylko po wczeœniejszym uzgodnieniu i akceptacji Biura Technicznego firmy SMAY.
wersja 5.2.7
161
Zasady oznakowania produktu
RPP-Rt-200-VRP-M-60/30/20-Q-MP BUS-7-WN
RPP-R
I - D - R - Pnom / Pmax / Pmin - Ts - K - N - U
I
t
izolacja*
nie izolowany
izolowany
D
œrednica [mm]
R
regulator*
- VRP-STP
- VRP-M
Pnom
nominalne nadciœnienie zadane [Pa]
dla VRP-STP jest to maksymalne ciœnienie przetwornika VFP z którym wspó³pracuje
dla VRP-M, pnom mo¿na ustaliæ w zakresie przetwornika VFP z którym wspó³pracuje
Pmax
maksymalna zadana ró¿nica ciœnieñ [Pa]
Pmin
minimalna zadana ró¿nica ciœnieñ [Pa] (tylko dla VRP-M)
Ts
Q
si³ownik*
standard
szybki
K
komunikacja*
2...10 [V]
1
0...10 [V]
MP BUS – wartoœæ ogólna MP BUS (tylko dla regulatora VRP-M)
N
numer regulatora w systemie - wystêpuje tylko w przypadku komunikacji MP BUS 1..8 (tylko dla regulatora VRP-M)
U
uk³ad konfiguracji systemowej
NN
NP
WP
WN
NNP
NNZ
WPP
WPZ
nawiew/nadciœnienie
nawiew/podciœnienie
wywiew/podciœnienie
wywiew/nadciœnienie
nawiew - nadciœnienie przed regulatorem
nawiew - nadciœnienie za regulatorem
wywiew - podciœnienie przed regulatorem
wywiew - podciœnienie za regulatorem
wielkoœci opcjonalne - ich brak spowoduje zastosowanie wartoœci domyœlnych
*
162
wersja 5.2.7
