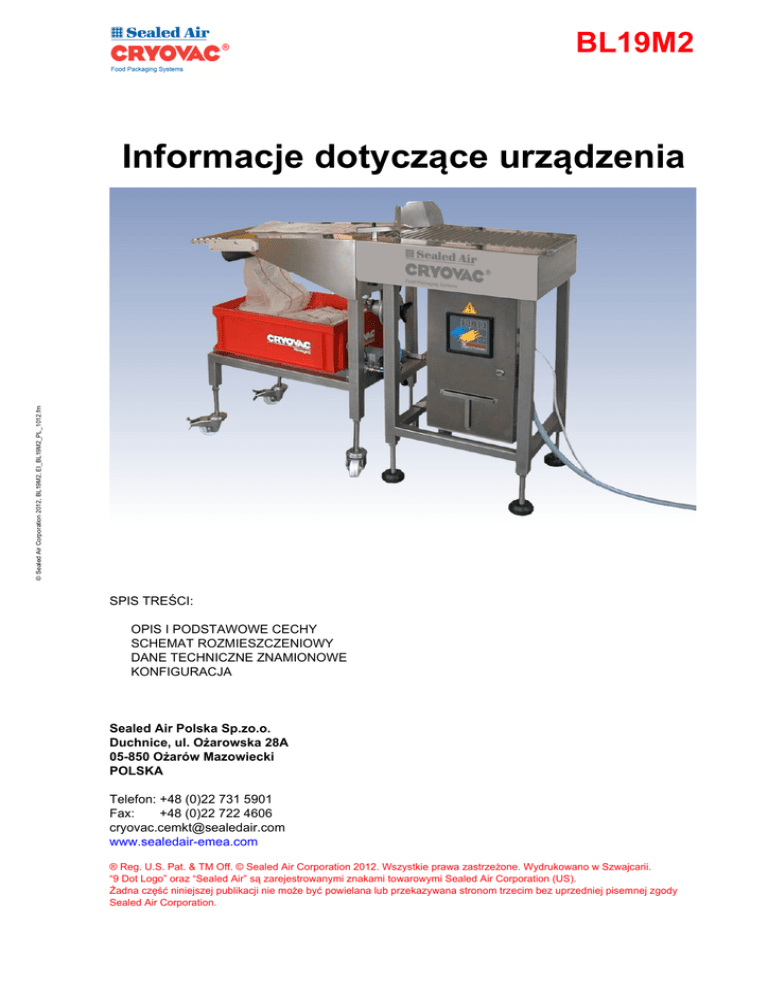

Informacje dotyczące urządzenia
SPIS TREŚCI:
OPIS I PODSTAWOWE CECHY
SCHEMAT ROZMIESZCZENIOWY
DANE TECHNICZNE ZNAMIONOWE
KONFIGURACJA
Sealed Air Polska Sp.zo.o.
Duchnice, ul. Ożarowska 28A
05-850 Ożarów Mazowiecki
POLSKA
Telefon: +48 (0)22 731 5901
Fax:
+48 (0)22 722 4606
[email protected]
www.sealedair-emea.com
® Reg. U.S. Pat. & TM Off. © Sealed Air Corporation 2012. Wszystkie prawa zastrzeżone. Wydrukowano w Szwajcarii.
“9 Dot Logo” oraz “Sealed Air” są zarejestrowanymi znakami towarowymi Sealed Air Corporation (US).
Żadna część niniejszej publikacji nie może być powielana lub przekazywana stronom trzecim bez uprzedniej pisemnej zgody
Sealed Air Corporation.
1
Opis i podstawowe cechy
1.1
Opis
Napełniarka woreczków BL19M2
Urządzenie to jest wykonane jako solidna konstrukcja spawana o kształcie
prostopadłościennym (ze stali nierdzewnej). Zawiera ono podłużny stół na produkty,
skrzydełka przytrzymujące, pulpit operatora oraz dmuchawę do rozdmuchiwania
woreczków na tasiemkach ciągnących.
Podajnik woreczków BL19M2
Po zestawieniu obu powyższych urządzeń utworzona zostaje kompletna jednostka
napełniająca. Główną cechą wyróżniającą ten system jest łatwość z jaką można
rozdzielić lub zestawić obie jednostki robocze. Ta cecha może być szczególnie
przydatna przy produkcji małych partii produktów, wymagających częstej zmiany
wielkości woreczków. W takim przypadku istnieje możliwość użycia kilku podajników
woreczków w połączeniu z pojedynczą jednostką napełniającą dla umożliwienia
szybkiego przejścia z jednej wielkości woreczków na inną, bez potrzeby usuwania
dotychczasowych woreczków i przewijania woreczków o innej wielkości.
Konstrukcja maszyny jest prosta i solidna. Wszystkie krytyczne części maszyny
zostały zabezpieczone przed środowiskiem o działaniu korozyjnym, często
występującym w pomieszczeniach mieszczących instalacje przetwórcze i linie
pakowania produktów spożywczych. Maszyna została skonstruowana w sposób
ergonomiczny, z myślą o bezpieczeństwie i higienie, jest prosta w obsłudze, łatwa
do utrzymania w czystości i niekłopotliwa w konserwacji. Spełnia ona także
wszystkie istotne wymagania zawarte w przepisach Unii Europejskiej, dotyczących
bezpieczeństwa i higieny.
1.2
Główne cechy
•
•
•
•
•
•
•
•
•
•
•
•
Praca półautomatyczna wymagająca obecności jednego operatora
Wydajność maszyny wynosi do 30 opakowań/min
Możliwość szybkiej wymiany zsuwni i skrzydełek dla ograniczenia czasu
przestoju maszyny przy przejściu na inny produkt
Szybka regulacja dopasowująca do szerokości woreczka
Minimalizacja możliwości zanieczyszczenia woreczka, gwarantująca
powodzenie czynności maszynowego pakowania próżniowego ze
zgrzewaniem
Wyposażenie otwierania woreczków zapewniające sprawne otwieranie
wlotów woreczków i ograniczenie przypadków niepowodzenia czynności
umieszczenia produktu w woreczku
Otwarta powierzchnia stanowiska napełniania woreczków, zapewniająca
dobre warunki obserwacji produktu i swobodny dostęp do produktu
Zwarta i przenośna konstrukcja
System Plug n’ Pack
Konstrukcja uwzględniająca wymogi higieniczne dla zapewnienia łatwości i
skuteczności czyszczenia
Dobry dostęp na potrzeby wykonania czynności konserwacji
Solidna konstrukcja wysokiej jakości wykonana całkowicie z materiałów
dopuszczonych do wykorzystania w praktyce przetwórstwa spożywczego
2
© Sealed Air Corporation 2012, BL19M2, EI_BL19M2_PL_1012.fm
Ten podajnik woreczków zawiera pojemnik mieszczący woreczki na tasiemkach
ciągnących oraz mechanizm przesuwania woreczków na tasiemkach wraz z
fotokomórką wykrywającą obecność woreczka.
Schemat rozmieszczeniowy
© Sealed Air Corporation 2012, BL19M2, EI_BL19M2_PL_1012.fm
2
Fig. 2-1, Schemat rozmieszczeniowy
3
3
Dane techniczne znamionowe
3.1
Wymiary maszyny
Długość, szerokość i
wysokość
3.2
patrz schemat rozmieszczeniowy maszyny
Masa
3.3
Media robocze
3.3.1
Sprężone powietrze
Jakość (ISO8573-1:2001)
Ciśnienie
Zużycie
Przyłącze
3.3.2
Zasilanie elektryczne
Napięcie
Liczba faz
Częstotliwość
Godzinowe zużycie energii
elektrycznej (średnie)
Moc zainstalowana
Zabezpieczenie prądowe
3.4
Charakterystyki robocze
3.4.1
Wymiary produktu
Długość
Szerokość
Wysokość
Masa
3.4.2
Klasa 5.4.4
Klasa 3.4.2, przy wykorzystaniu olejów o
zawartości estrów
Klasa 3.3.2, przy użytkowaniu urządzenia w
temperaturze poniżej 5° C
0,6 MPa (6 bar)
15 - 25 Nm3/h
przyłącze do osadzenia przewodu giętkiego
G ¼" / ø10 mm
230 V
2 + ziemia
50/60 Hz
0,05 kWh
0,1 kW
10 A
maks. 270 mm
do 10 kg
Dane dotyczące woreczków
Długość
Szerokość
Typy woreczków
do 600 mm
do 400 mm
wszystkie woreczki na tasiemkach
ciągnących
4
© Sealed Air Corporation 2012, BL19M2, EI_BL19M2_PL_1012.fm
ok. 90 kg
3.4.3
Dane funkcjonalne
Szybkość robocza
Liczba operatorów
4
Konfiguracja
4.1
Standard
© Sealed Air Corporation 2012, BL19M2, EI_BL19M2_PL_1012.fm
•
•
•
•
•
•
•
•
•
•
4.2
Brak dodatkowych wersji
Opcje
•
•
4.4
Fotokomórka do wykrywania obecności produktu
Przenośnik doprowadzający
Dmuchawa (ze zwężką doprowadzającą)
Skrzydełka przytrzymujące woreczek - Wysokość 105mm
Zintegrowany zespół podawania woreczków
Grawitacyjny przenośnik wałkowy wyprowadzający o regulowanym kącie
nachylenia
System Plug n’ Pack
Zestaw części zamiennych
Techniczny podręcznik użytkowania
Deklaracja zgodności
Wersje
•
4.3
do 30 opakowań/min
1
Tylko podajnik woreczków
Dodatkowe skrzydełka przytrzymujące woreczek
Zalecany skład linii produkcyjnej
•
•
Do ustawienia bezpośrednio z przodu dowolnej maszyny próżniowej lub z
przodu przenośnika doprowadzającego
Dla linii szybkobieżnych stosowane są zazwyczaj dwie jednostki
