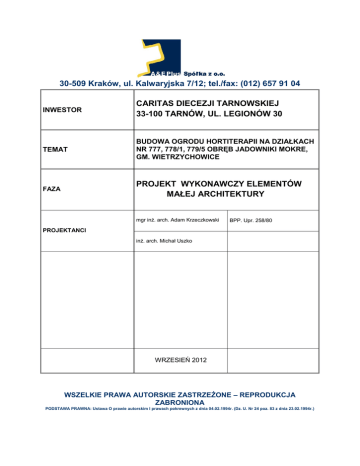

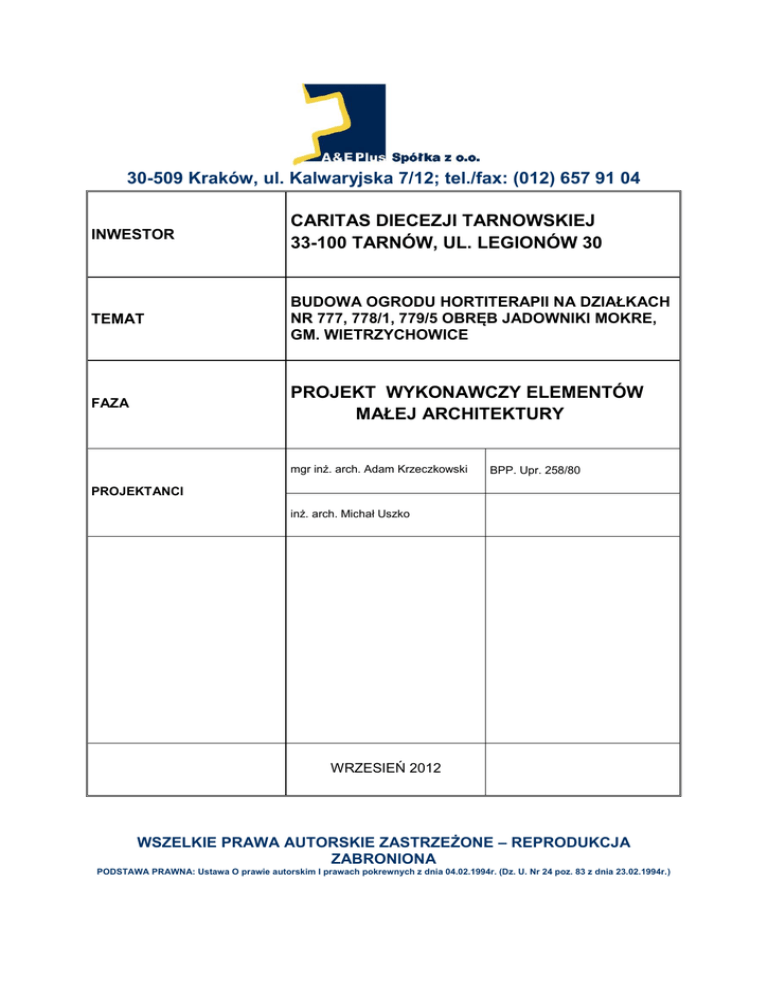

Projekt wykonawczy - Caritas Diecezji Tarnowskiej

30-509 Kraków, ul. Kalwaryjska 7/12; tel./fax: (012) 657 91 04
INWESTOR
CARITAS DIECEZJI TARNOWSKIEJ
33-100 TARNÓW, UL. LEGIONÓW 30
TEMAT
BUDOWA OGRODU HORTITERAPII NA DZIAŁKACH
NR 777, 778/1, 779/5 OBRĘB JADOWNIKI MOKRE,
GM. WIETRZYCHOWICE
FAZA
PROJEKT WYKONAWCZY ELEMENTÓW
MAŁEJ ARCHITEKTURY
mgr inż. arch. Adam Krzeczkowski
BPP. Upr. 258/80
PROJEKTANCI
inż. arch. Michał Uszko
WRZESIEŃ 2012
WSZELKIE PRAWA AUTORSKIE ZASTRZEŻONE – REPRODUKCJA
ZABRONIONA
PODSTAWA PRAWNA: Ustawa O prawie autorskim I prawach pokrewnych z dnia 04.02.1994r. (Dz. U. Nr 24 poz. 83 z dnia 23.02.1994r.)
SPIS ZAWARTOŚCI
PROJEKTU WYKONAWCZEGO ELEMENTÓW MAŁEJ
ARCHITEKTURY OGRODU HORTITERAPII NA DZIAŁKACH NR 777,
778/1, 779/5 OBRĘB JADOWNIKI MOKRE, GM. WIETRZYCHOWICE
I.
II.
III.
OPIS TECHNICZNY
ZAŁĄCZNIKI INFORMACYJNE
CZĘŚĆ RYSUNKOWA:
OPIS TECHNICZNY
DO PROJEKTU WYKONAWCZEGO ELEMENTÓW MAŁEJ
ARCHITEKTURY OGRODU HORTITERAPII NA DZIAŁKACH NR 777,
778/1, 779/5 OBRĘB JADOWNIKI MOKRE, GM. WIETRZYCHOWICE
1. PODSTAWA OPRACOWANIA:
- Projekt budowlany budowy ogrodu hortiterapii na działkach nr 777, 778/1, 779/5
obręb Jadowniki Mokre, gm. Wietrzychowice zatwierdzony decyzją Starosty
Tarnowskiego znak: MAB.6740.523.2012.BK w dniu 18.05.2012 r.
- Uzgodnienia z Inwestorem,
- Wymagania techniczne wg. Polskich Norm Budowlanych.
2. OPIS OGÓLNY PROJEKTOWANYCH ELEMENTÓW:
2.1 Elementy małej architektury wymagające szczegółowego opracowania jako
wykonywane indywidualnie na placu budowy:
- rabaty podniesione dla zajęć terapeutycznych,
- pergola ogrodowa,
- sadzawka z kaskadami.
2.2 Pozostałe elementy małej architektury takie jak: ławki, tablice informacyjne,
kosze na śmieci, latarnie parkowe (według zakupu po uzgodnieniu z
projektantem) zostaną zamontowane zgodnie projektem zagospodarowania
terenu.
2.3 Nasadzenia drzew, krzewów i kwiatów powinno być konsultowane z
projektantem.
3. OPIS TECHNICZNY PROJEKTOWANYCH ELEMENTÓW:
3.1 Rabaty podniesione do zajęć terapeutycznych
Zaprojektowano rabaty podniesione do wysokości 60 cm od poziomu
otaczających alejek w celu prowadzenia terapii zajęciowej dla osób
niepełnosprawnych poruszających się na wózkach. Konstrukcja murków gr.
25,0 cm z betonu wodoszczelnego klasy C25/30 W8 zbrojonego
przeciwskurczowo siatką zbrojeniową z prętów 8,0 o oczkach 200 x 200 (stal
BST-500M, St3SY-b-500) posadowionych na głębokości 1,00 m na warstwie
chudego betonu B10 gr. 10,0 cm.
Okładziny zewnętrzne i zadaszenia z bloczków z barwionego betonu
wibroprasowanego mocowane na kleju elastycznym do okładzin kamiennych.
Rabaty wypełnić ziemią ogrodniczą właściwą dla planowanych nasadzeń.
3.2 Pergola ogrodowa
Projektowana pergola ogrodowa z profili drewnianych łączonych na złącza
ciesielskie i jednostronne płytki kolcowe. Profile drewniane (drewno świerkowe
klasy II, klasa wytrzymałości K33 o dopuszczalnej wilgotności 23%)
zabezpieczone impregnatem ochronno-dekoracyjnym w kolorze jasny mahoń.
Słupy pergoli mocowane stalowymi wspornikami z teownikiem do
zabetonowania w fundamentach stopowych z betonu wodoszczelnego klasy
C25/30 W8.
3.3 Sadzawka z kaskadami
Projektowana sadzawka z kaskadami zostanie wykonana w konstrukcji
betonowej z betonu wodoszczelnego klasy C25/30 W8 zbrojonego
przeciwskurczowo siatką zbrojeniową z prętów 8,0 o oczkach 200 x 200 (stal
BST-500M, St3SY-b-500) z murkami obrzeżnymi posadowionymi na
głębokości 1,00 m na warstwie chudego betonu B10 gr. 10,0 cm. W tej samej
technologii wykonać płytę denną. Sadzawka centralna pod projektowanym
mostkiem wykonana ze spadkami 2% do odprowadzenia wody do filtra
mechaniczno-biologicznego.
Okładziny zewnętrzne i zadaszenia z bloczków z barwionego betonu
wibroprasowanego mocowane na kleju elastycznym do okładzin kamiennych.
Urządzenia technologiczne takie jak: pompa filtracyjna, lampa UVC
zamontować w studzience betonowej (technologia sadzawki z kaskadami
powinna zostać wykonana przez firmę specjalistyczną).
Konstrukcja mostku z desek tarasowych komorowych w kolorze naturalny brąz
mocowanych wkrętami samowiercącymi do ocynkowanego ogniowo teownika
T160 gorącowalcowanego.
Balustrady mostku wykonać z profli stalowych nierdzewnych (stal nierdzewna
OH18N9). Balustrady montować w murkach sadzawki w gniazdach z zalaniem
bezskurczową zaprawą cementową.
Opracował
