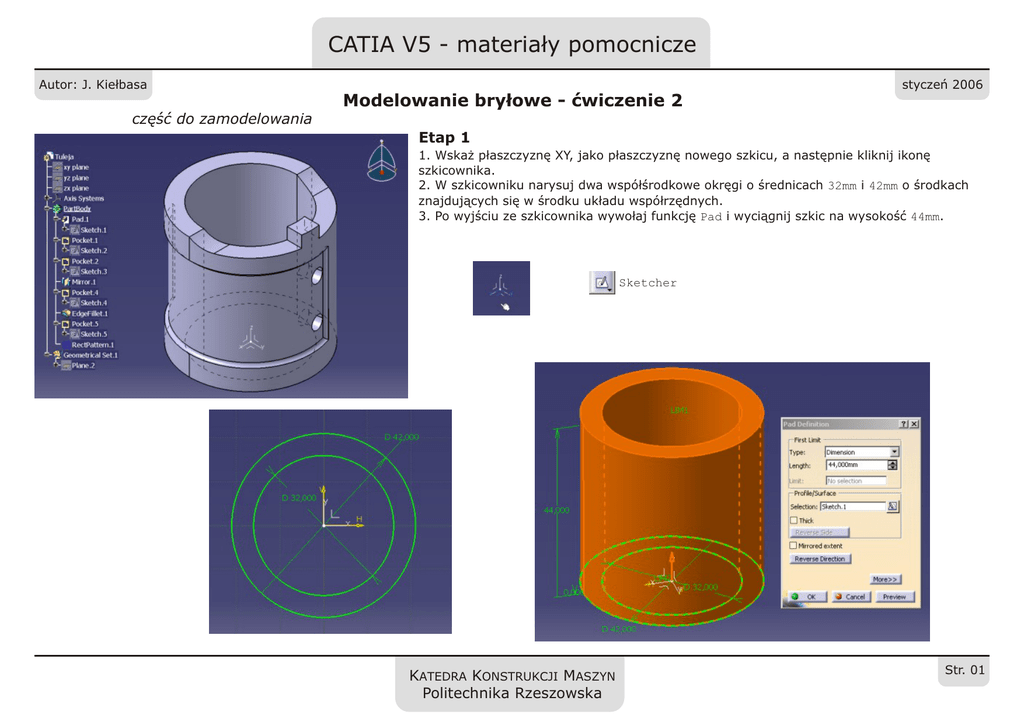

CATIA V5 - materiały pomocnicze

CATIA V5 - materiały pomocnicze
styczeń 2006
Autor: J. Kiełbasa
Modelowanie bryłowe - ćwiczenie 2
część do zamodelowania
Etap 1
1. Wskaż płaszczyznę XY, jako płaszczyznę nowego szkicu, a następnie kliknij ikonę
szkicownika.
2. W szkicowniku narysuj dwa współśrodkowe okręgi o średnicach 32mm i 42mm o środkach
znajdujących się w środku układu współrzędnych.
3. Po wyjściu ze szkicownika wywołaj funkcję Pad i wyciągnij szkic na wysokość 44mm.
Sketcher
KATEDRA KONSTRUKCJI MASZYN
Politechnika Rzeszowska
Str. 01
CATIA V5 - materiały pomocnicze
styczeń 2006
Autor: J. Kiełbasa
Modelowanie bryłowe - ćwiczenie 2
Etap 2
1. Kliknij górną płaszczyznę bryły i przejdź do szkicownika.
2. Narysuj profil jak pokazano poniżej. Zamiast wymiarowania średnic okręgów można je zrzutować (w
trybie konstrukcyjnym) z modelu i powiązać z nimi profil (więz Coincidence). Pionowe odcinki profilu (1 i 2)
należy związać więzem symetrii z pionową osią układu współrzędnych (3). W tym celu klikamy z wciśniętym
Ctrl odcinek (1), potem (2) a na koniec oś (3). Nastepnie wywołujemy Constraints Defined in Dialog
Box i w oknie Constraint Definition zaznaczamy pozycję Symmetry.
2
1
3
3. Po wyjściu ze szkicownika wywołaj funkcję Pocket i wprowadź
parametry jak na poniższym zrzucie, tj:
w polu Type - opcja Dimension,
w polu Depth - wartość 2mm.
Constraints Defined
in Dialog Box
KATEDRA KONSTRUKCJI MASZYN
Politechnika Rzeszowska
Str. 02
CATIA V5 - materiały pomocnicze
styczeń 2006
Autor: J. Kiełbasa
Modelowanie bryłowe - ćwiczenie 2
Etap 3
1. Kliknij płaszczyznę ZY a
następnie ikonę szkicownika.
2. W szkicowniku narysuj profil o kształcie i wymiarach jak pokazano na
załączonym zrzucie. W tym przykładzie cały profil został zdefiniowany
więzami wymiarowymi, należy jednak pamiętać, że można wykorzystać
istniejącą już geometrię i wiązać elementy profilu z odpowiednimi rzutami za
pomocą więzów geometrycznych.
3. Po wyjściu ze szkicownika uruchom Pocket, rozwiń okno dialogowe
klikając przycisk More>> (po rozwinięciu przycisk zmienia się na <<Less) i
wprowadź parametry jak na poniższym zrzucie, tj.:
w obszarze First Limit ustawić Type na Up to next,
w obszarze Second Limit ustawić Type na Dimension a Depth na -3mm.
Dygresja
Warto pamiętać o możliwości
definiowania drugiego
ogranicznika (Second Limit) w
funkcji Pocket (analogicznie jest
w funkcji Pad), gdyż daje to
znacznie większe możliwości
definicji bryły pozwalając
umieszczać profil nie zawsze na
najbardziej wydawałoby się
oczywistej płaszczyźnie.
Wskazówka
Aby w szkicu odciąć część bryły od strony
użytkownika (jak wyżej) i poprawić w ten sposób
widoczność rysowanego profilu należy wykorzystać
funkcję Cut Part by Sketch Plane znajdującą
się w palecie Visualization.
Cut Part by Sketch Plane
KATEDRA KONSTRUKCJI MASZYN
Politechnika Rzeszowska
Str. 03
CATIA V5 - materiały pomocnicze
styczeń 2006
Autor: J. Kiełbasa
Modelowanie bryłowe - ćwiczenie 2
Etap 4
Etap 5
1. Kliknij prawym przyciskiem
myszy na PartBody na drzewku i
wybierz Define In Work Object.
2. Kliknij ostatnio zrobiony Pocket
a następnie wywołaj funkcję
Mirror; jako Mirrorong element
wskaż płaszczyznę ZY.
1. Kliknij płaszczyznę XY (1) i przejdź
do szkicownika.
2. Zrzutuj w trybie konstrukcyjnym
zewnętrzną krawędź tuleji (2).
3. Pozostając nadal w trybie
konstrukcyjnym poprowadź z początku
układu współrzędnych odcinek (3)
odchylony od pionu - zwymiaruj kąt
nachylenia (4); po postawieniu
wymiaru należy go wyedytować
(dwukrotnie klikając) i wpisać wartość
20deg.
4. Narysuj profil zamknięty tak aby
zewnętrzny łuk pokrywał się ze
zrzutowaną wcześniej krawędzią (więz
Coincidence), wewnętrzny był
oddalony na odległość 1mm (7), odcinek
prosty (5) pokrywał się z odcinkiem
pomocniczym (3), natomiast odcinek
(6) był z (5) współliniowy (więz
Coincidence).
5. Po wyjściu ze szkicownika wywołaj
Pocket i wpisz w polach Depth
odpowiednio 35mm (8) i -7mm (9).
Mirror
4
5
7
3
2
6
8
9
1
KATEDRA KONSTRUKCJI MASZYN
Politechnika Rzeszowska
Str. 04
CATIA V5 - materiały pomocnicze
styczeń 2006
Autor: J. Kiełbasa
Modelowanie bryłowe - ćwiczenie 2
Etap 6
Etap 7
1. Kliknij powierzchnię dna pogłębienia,
powstałego we wcześniejszej operacji, a
następnie wywołaj funkcję Chamfer;
wpisz wartość promienia 1mm, a w polu
Propagation wybierz opcję Tangency.
1. Kliknij ikonę Plane i w polu
Plane type wybierz
Angle/Normal to plane.
2. W polu Rotation axis kliknij
prawym przyciskiem myszy i z
menu podręcznego wybierz Z
Axis (lub wskaż kursorem
myszy cylindryczną
powierzchnie tuleji). Następnie
przejdź do pola Reference i
wskaż płaszczyznę ZX. Na
koniec określ wartość kąta
obrotu (pole Angle) na 20deg.
1
2
3
4
Plane
3. Kliknij tak utworzoną płaszczyznę i przejdź do
szkicownika. Narysuj okrąg o średnicy 4,5mm (2) o środku
oddalonym od podstawy tuleji na odległość 14mm (3) i
leżący na pionowej osi układu współrzędnych (4) (więz
Coincidence).
4. Po wyjściu ze szkicownika wywołaj Pocket i w polu
Type wybierz Up to next (5).
KATEDRA KONSTRUKCJI MASZYN
Politechnika Rzeszowska
5
Str. 05
CATIA V5 - materiały pomocnicze
styczeń 2006
Autor: J. Kiełbasa
Modelowanie bryłowe - ćwiczenie 2
Etap 8
1. Kliknij prawym przyciskiem myszy na PartBody na drzewku i w menu
podręcznym kliknij Define In Work Object.
2. Zaznacz otwór (Pocket) wykonany w poprzedniej operacji i wywołaj
funkcje Rectangular Pattern.
3. W polu Parameters wybierz opcję Instance(s) & Spacing, w polu
Instance(s) wpisz liczbę 2, w polu Spacing wpisz 14mm. Następnie kliknij pole
Reference element i wskaż myszą oś tuleji. Można również wskazać
pionową krawędź pogłębienia, lub oś Z układu współrzędnych.
Rectangular Pattern
KATEDRA KONSTRUKCJI MASZYN
Politechnika Rzeszowska
Str. 06
