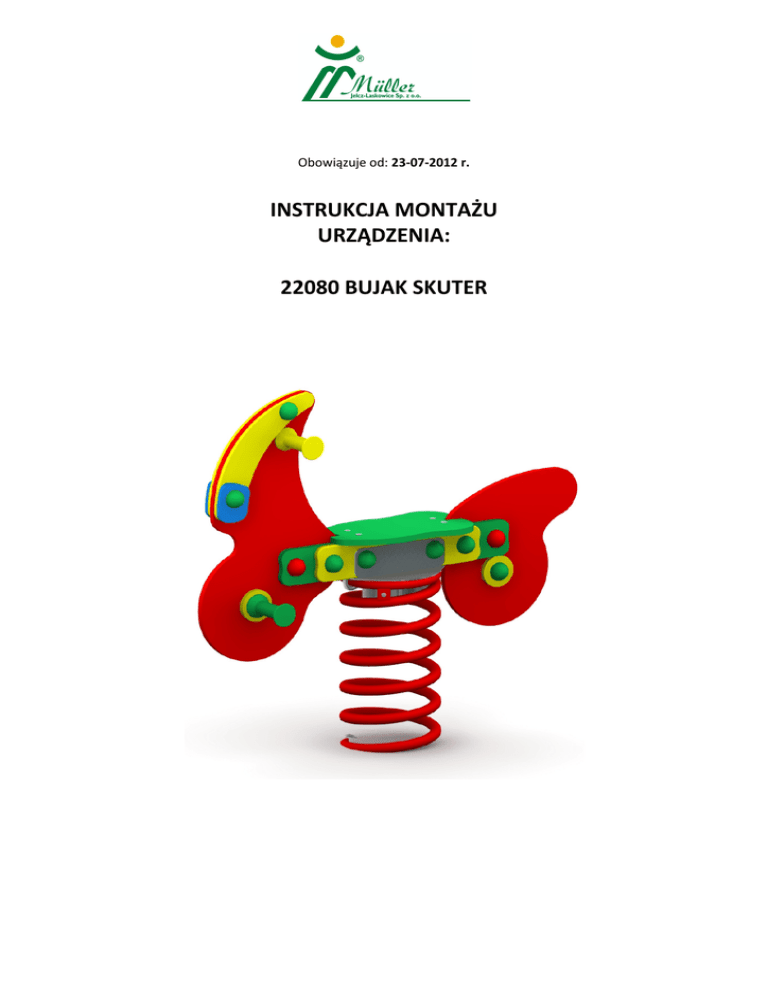

INSTRUKCJA MONTAŻU URZĄDZENIA: 22080 BUJAK SKUTER

Obowiązuje od: 23-07-2012 r.
INSTRUKCJA MONTAŻU
URZĄDZENIA:
22080 BUJAK SKUTER
NSTRUKCJA MONTAŻU
Urządzenie: 22080 BUJAK SKUTER
SPIS TREŚCI
WSTĘP...................................................................................................................................................... 3
ETAP 1 – prace przygotowawcze ............................................................................................................. 4
ETAP 2 – montaż urządzenia ................................................................................................................... 5
1. Wykaz elementów ....................................................................................................................... 5
2. Schemat montażu........................................................................................................................ 5
Strona 2 z 5
NSTRUKCJA MONTAŻU
Urządzenie: 22080 BUJAK SKUTER
WSTĘP
R1000
0,00
670
440
478
809
Maksymalna wysokość swobodnego upadku: 0,48 m
Głębokość fundamentowania: 0,67 m
Powierzchnia zderzenia: 3,39 x 3,01 m
powierzchnia
zderzenia
1253
233
3010
1253
R1000
1388
884
R1000
R1000
3390
Strona 3 z 5
NSTRUKCJA MONTAŻU
Urządzenie: 22080 BUJAK SKUTER
ETAP 1 – prace przygotowawcze
Miejsce prac montażowych zabezpieczyć przed przebywaniem osób niepowołanych.
Konstrukcję ustawić w pożądanym miejscu zachowując wymaganą powierzchnię zderzenia.
Zaznaczyć orientacyjne miejsca styku słupa z gruntem.
Rozstaw betonu:
1701
1505
3010
1505
1689
3390
UWAGA !
Wszystkie czynności należy wykonywać zgodnie z zasadami BHP.
W rozstawie betonu należy przyjąć tolerancję ± 50 mm.
Strona 4 z 5
NSTRUKCJA MONTAŻU
Urządzenie: 22080 BUJAK SKUTER
ETAP 2 – montaż urządzenia
1. Wykaz elementów
LP.
1
2
3
ELEMENT
Skuter – złożenie z betonem
Siedzisko
Rączka
WYMIAR
310x179x13
ILOŚĆ
1
1
4
2. Schemat montażu
Darń (jeżeli występuje) wyciąć, odłożyć na bok, wykopać otwór pod fundament urządzenia na
pożądaną głębokość,
Wstawić beton do otworu,
Wypoziomować i wypionować konstrukcję sprawdzając, czy znak poziomu podstawowego
pokrywa się z poziomem terenu.
3
2
1
3
Usunąć powstałe luzy w połączeniach,
Zasypać otwór ziemią, ubić i wyrównać darnią (jeżeli występuje) do poziomu gruntu,
Zamontować tabliczkę znamionową.
