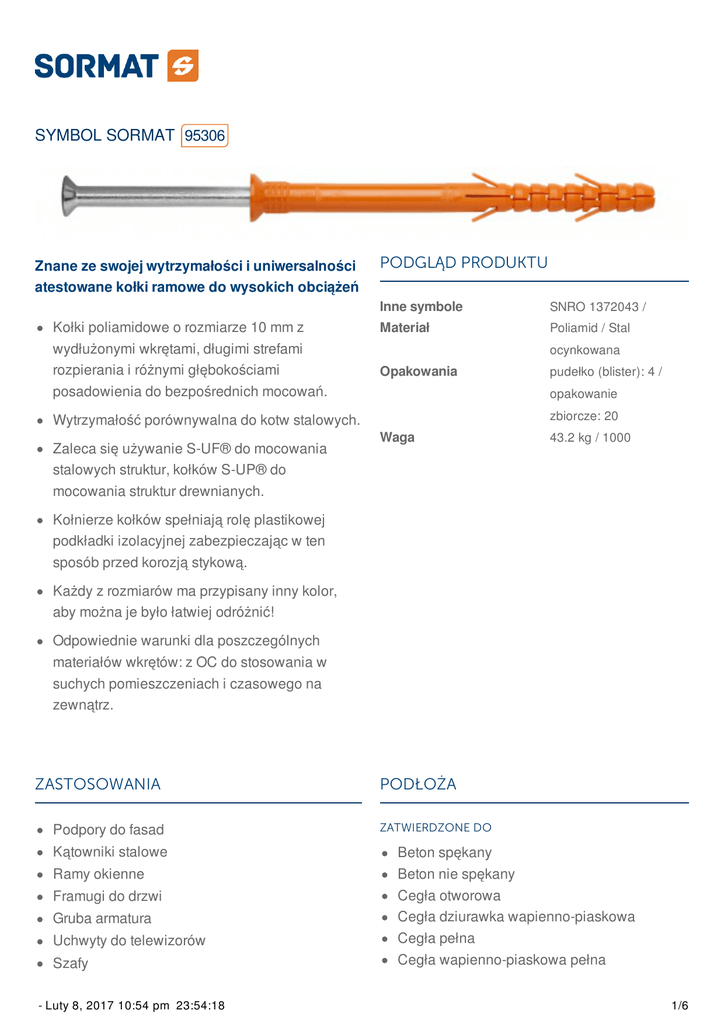

SYMBOL SORMAT 95306 Znane ze swojej wytrzymałości i uniwersalności atestowane kołki ramowe do wysokich obciążeń Kołki poliamidowe o rozmiarze 10 mm z wydłużonymi wkrętami, długimi strefami rozpierania i różnymi głębokościami posadowienia do bezpośrednich mocowań. Wytrzymałość porównywalna do kotw stalowych. Zaleca się używanie S-UF® do mocowania stalowych struktur, kołków S-UP® do mocowania struktur drewnianych. PODGLĄD PRODUKTU Inne symbole SNRO 1372043 / Materiał Poliamid / Stal ocynkowana Opakowania pudełko (blister): 4 / opakowanie zbiorcze: 20 Waga 43.2 kg / 1000 Kołnierze kołków spełniają rolę plastikowej podkładki izolacyjnej zabezpieczając w ten sposób przed korozją stykową. Każdy z rozmiarów ma przypisany inny kolor, aby można je było łatwiej odróżnić! Odpowiednie warunki dla poszczególnych materiałów wkrętów: z OC do stosowania w suchych pomieszczeniach i czasowego na zewnątrz. ZASTOSOWANIA Podpory do fasad Kątowniki stalowe Ramy okienne PODŁOŻA ZATWIERDZONE DO Beton spękany Beton nie spękany Uchwyty do telewizorów Cegła otworowa Cegła dziurawka wapienno-piaskowa Cegła pełna Szafy Cegła wapienno-piaskowa pełna Framugi do drzwi Gruba armatura - Luty 8, 2017 10:54 pm 23:54:18 1/6 Belki ODPOWIEDNIE TEŻ DO Bloczek gazobetonowy Pustak keramzytowy Kamień naturalny Bloczek keramzytowy ZATWIERDZENIA / CERTYFIKATY ETA-12/0003 + DoPs TC 3529-12 0809-CPD-0792 Dane techniczne SZCZEGÓŁY MONTAŻU Rozmiar SZCZEGÓŁY MONTAŻU 10 Otwór w mocowanym materiale (Df) 10,5 Długość (L) 135 Średnica wiercenia (d0) ⌀ Klucz T40 Min. Głębokość otworu 60/80 Głębokość otworu (h1) 60/80 Nominalna głębokość osadzenia (Hnom) 50/70 Efektywna głębokość kotwienia (Hef)v 50/70 Max grubość mocowania (Tfix ) - Luty 8, 2017 10:54 pm 23:54:18 85/65 10 2/6 Dane eksploatacyjne Materiał bazowy All Rodzaj obciążenia Rodzaj obciążenia (h nom ) Beton nie spękany B12/15 NRec 70 mm 3.5 kN Beton nie spękany B12/15 VRec 70 mm 6.5 kN Beton spękany B12/15 NRec 70 mm 1.8 kN Beton spękany B12/15 VRec 70 mm 6.5 kN Beton nie spękany B20/25 NRec 70 mm 5.0 kN Beton nie spękany B20/25 VRec 70 mm 6.5 kN Beton spękany B20/25 NRec 70 mm 2.6 kN Beton spękany B20/25 VRec 70 mm 6.5 kN Cegła pełna fb ≥ 12 N/mm2 NRec 70 mm 1.4 kN Cegła pełna fb ≥ 12 N/mm2 VRec 70 mm 1.4 kN Cegła otworowa fb ≥ 12 N/mm2 NRec 70 mm 0.3 kN Cegła otworowa fb ≥ 12 N/mm2 VRec 70 mm 0.2 kN Cegła pełna fb ≥ 20,5 N/mm2 NRec 70 mm 1.7 kN Cegła pełna fb ≥ 20,5 N/mm2 VRk 70 mm 1.7 kN Cegła wapienno-piaskowa pełna fb ≥ 12 N/mm2 NRec 70 mm 1.7 kN Cegła wapienno-piaskowa pełna fb ≥ 12 N/mm2 VRec 70 mm 1.7 kN Cegła wapienno-piaskowa otworowa fb ≥ 12 N/mm2 NRec 70 mm 0.7 kN Cegła wapienno-piaskowa otworowa fb ≥ 12 N/mm2 VRec 70 mm 0.7 kN Cegła wapienno-piaskowa pełna fb ≥ 20 N/mm2 NRec 70 mm 2.6 kN - Luty 8, 2017 10:54 pm 23:54:18 Kierunek obciążenia Siła obciążenia 3/6 Materiał bazowy Rodzaj obciążenia Rodzaj obciążenia (h ) Cegła wapienno-piaskowa pełna fb ≥ 20 N/mm2 VRec 70 mm 2.6 kN Beton komórkowy AAC 1,5 NRec 70 mm 0.25 kN Beton komórkowy AAC 2,5 NRec 70 mm 0.45 kN Beton komórkowy AAC 4,0 NRec 70 mm 0.8 kN Pustak pełny fb ≥ 3 MN/m2 NRec 70 mm 0.8 kN Hollow light expanded clay aggregate fb ≥ 2,7 MN/m2 NRec 70 mm 0.65 kN Pustak pełny z warstwą izolacji fb ≥ 4 MN/m2 NRec 70 mm 0.9 kN Beton nie spękany B12/15 NRec 50 mm 1.4 kN Beton nie spękany B12/15 VRec 50 mm 3.0 kN Beton spękany B12/15 NRec 50 mm 0.7 kN Beton spękany B12/15 VRec 50 mm 3.0 kN Beton nie spękany B20/25 NRec 50 mm 2.0 kN Beton nie spękany B20/25 VRec 50 mm 3.0 kN Beton spękany B20/25 NRec 50 mm 1.0 kN Beton spękany B20/25 VRec 50 mm 3.0 kN Cegła pełna fb ≥ 12 N/mm2 NRec 50 mm 0.9 kN Cegła pełna fb ≥ 12 N/mm2 VRec 50 mm 0.9 kN Cegła otworowa fb ≥ 12 N/mm2 NRec 50 mm 0.2 kN Cegła otworowa fb ≥ 12 N/mm2 VRec 50 mm 0.2 kN Cegła pełna fb ≥ 20,5 N/mm2 NRec 50 mm 1.0 kN Cegła pełna fb ≥ 20,5 N/mm2 VRec 50 mm 1.0 kN - Luty 8, 2017 10:54 pm 23:54:18 Kierunek obciążenia Siła obciążenia 4/6 Materiał bazowy Rodzaj obciążenia Rodzaj obciążenia (h ) Kierunek obciążenia Siła obciążenia Cegła wapienno-piaskowa pełna fb ≥ 12 N/mm2 NRec 50 mm 1.0 kN Cegła wapienno-piaskowa pełna fb ≥ 12 N/mm2 VRec 50 mm 1.0 kN Cegła wapienno-piaskowa otworowa fb ≥ 12 N/mm2 NRec 50 mm 0.5 kN Cegła wapienno-piaskowa otworowa fb ≥ 12 N/mm2 VRec 50 mm 0.5 kN Cegła wapienno-piaskowa pełna fb ≥ 20 N/mm2 NRec 50 mm 1.6 kN Cegła wapienno-piaskowa pełna fb ≥ 20 N/mm2 VRec 50 mm 1.6 kN Beton komórkowy AAC 1,5 NRec 50 mm 0.15 kN Beton komórkowy AAC 2,5 NRec 50 mm 0.25 kN Beton komórkowy AAC 4,0 NRec 50 mm 0.45 kN Pustak pełny fb ≥ 3 MN/m2 NRec 50 mm 0.5 kN Hollow light expanded clay aggregate fb ≥ 2,7 MN/m2 NRec 50 mm 0.5 kN Pustak pełny z warstwą izolacji fb ≥ 4 MN/m2 NRec 50 mm 0.65 kN Montaż - Luty 8, 2017 10:54 pm 23:54:18 5/6 - Luty 8, 2017 10:54 pm 23:54:18 6/6
