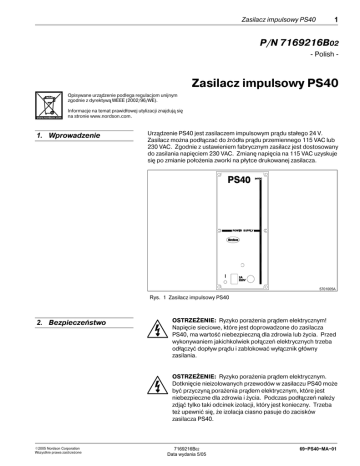

Zasilacz impulsowy PS40

Zasilacz impulsowy PS40
1
P/N 7169216B02
- Polish -
Zasilacz impulsowy PS40
Opisywane urządzenie podlega regulacjom unijnym
zgodnie z dyrektywą WEEE (2002/96/WE).
Informacje na temat prawidłowej utylizacji znajdują się
na stronie www.nordson.com.
1. Wprowadzenie
Urządzenie PS40 jest zasilaczem impulsowym prądu stałego 24 V.
Zasilacz można podłączać do źródła prądu przemiennego 115 VAC lub
230 VAC. Zgodnie z ustawieniem fabrycznym zasilacz jest dostosowany
do zasilania napięciem 230 VAC. Zmianę napięcia na 115 VAC uzyskuje
się po zmianie położenia zworki na płytce drukowanej zasilacza.
5701005A
Rys. 1 Zasilacz impulsowy PS40
2. Bezpieczeństwo
OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym!
Napięcie sieciowe, które jest doprowadzone do zasilacza
PS40, ma wartość niebezpieczną dla zdrowia lub życia. Przed
wykonywaniem jakichkolwiek połączeń elektrycznych trzeba
odłączyć dopływ prądu i zablokować wyłącznik główny
zasilania.
OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym.
Dotknięcie nieizolowanych przewodów w zasilaczu PS40 może
być przyczyną porażenia prądem elektrycznym, które jest
niebezpieczne dla zdrowia i życia. Podczas podłączeń należy
zdjąć tylko taki odcinek izolacji, który jest konieczny. Trzeba
też upewnić się, że izolacja ciasno pasuje do zacisków
zasilacza PS40.
E2005 Nordson Corporation
Wszystkie prawa zastrzeżone
7169216B02
Data wydania 5/05
69−PS40−MA−01
2
Zasilacz impulsowy PS40
3. Dane techniczne
Napięcie zasilania
90‐132/180‐264 VAC (zakres
wybierany)
Częstotliwość prądu zasilającego
47‐63 Hz
Maksymalne natężenie prądu
zasilającego
2,0 A
Napięcie wyjściowe
24 VDC
Maksymalne natężenie prądu
wyjściowego
2,5 A
Zakres temperatur roboczych
0‐50 _C (32‐122 _F)
4. Instalacja
Poniżej opisano procedury montażu zasilacza PS40.
Montaż na ścianie lub na
maszynie (tylko ze
sterownikiem PC40/44)
Wspornik montażowy S, który jest dostarczony z zasilaczem PS40,
umożliwia zamontowanie zasilacza obok sterownika PC 40/44 w taki
sposób, że ich panele przednie są w jednej płaszczyźnie. Wspornik jest
symetryczny. Jeśli zasilacz PS40 ma być zamontowany po lewej
stronie, wystarczy obrócić wspornik, aby wcięcie znalazło się po lewej.
1. Ustawić wspornik S w położeniu montażowym. Zapewnić przestrzeń
do montażu o wysokości 229 mm (9") i szerokości 208 mm (8,2").
2. Zaznaczyć środki dwóch otworów we wsporniku na powierzchni
montażu. Upewnić się, że środki tych znaków są w odległości 152
mm (6") od siebie.
3. Wywiercić w oznaczonych miejscach dwa otwory o średnicy 5 mm
(7/32") w powierzchni montażowej na śruby M4.
4. Poluzować sześć śrub, które mocują przednią część zasilacza PS40
do obudowy tylnej.
5. Ostrożnie ściągnąć obudowę tylną zasilacza PS40 z części przedniej
i odłączyć złącze zasilania sieciowego. Odłożyć część przednią
zasilacza.
69−PS40−MA−01
7169216B02
Data wydania 5/05
E2005 Nordson Corporation
Wszystkie prawa zastrzeżone
Zasilacz impulsowy PS40
3
6. Użyć dwóch śrub M4 x 25 mm, nakrętek i podkładek do
zamocowania obudowy tylnej zasilania PS40 i wspornika
montażowego S do powierzchni montażowej. Założyć część
przednią zasilacza.
7. Montaż sterownika PC44 do wspornika S:
a. Chwycić część przednią sterownika PC44 i poluzować sześć
śrub, które mocują ją do obudowy tylnej.
b. Ściągnąć część przednią sterownika PC44 z obudowy tylnej i
odłożyć.
c. Ustawić otwór w obudowie tylnej sterownika PC44 w stronę
zgodną z kierunkiem prowadzenia kabli elektrycznych.
d. Użyć dwóch śrub M4 x 25 mm, nakrętek i podkładek
dostarczonych ze sterownikiem PC44 do zamocowania jego
tylnej obudowy na drugiej stronie wspornika S. Założyć część
przednią zasilacza.
Montaż na szynie DIN
Do zamontowania zasilania PS40 na szynie DIN należy użyć
dostarczonych elementów.
Montaż na szynie poziomej
Upewnić się, że środki szyn znajdują się w odległości 152 mm (6").
Upewnić się też, że szyny DIN mają długość co najmniej 102 mm (4").
1. Dwoma śrubami M4 x 12 mm z podkładkami umocować dwa
zatrzaski do tylnej obudowy zasilacza PS40. Upewnić się, że są one
odpowiednio ustawione do montażu na szynach poziomych.
2. Umocować obudowę tylną zatrzaskami do szyny DIN.
E2005 Nordson Corporation
Wszystkie prawa zastrzeżone
7169216B02
Data wydania 5/05
69−PS40−MA−01
4
Zasilacz impulsowy PS40
Połączenia elektryczne
1. W otworach zainstalować tuleję ochronną o średnicy 25 mm (1")
(dostarczona przez klienta).
2. Poprowadzić kabel elektryczny AC przez kanał wodoszczelny (IP54)
i przez tuleję ochronną.
UWAGA: Aby uzyskać zgodność ze stopniem ochrony IP54 (odporność
na zachlapanie) firma Nordson zaleca poprowadzenie wejść i wyjść
elektrycznych zasilacza PS40 przez wodoodporny kanał kablowy i
skrzynkę przyłączeniową. Użyć kanału 25 mm (1") i ustawić jego linię
środkową w odległości 25 mm (1") od ściany.
3. W celu zainstalowania sterownika PC 40/44 należy chwilowo
zamontować przednią część zegara do obudowy tylnej w
następujący sposób:
a. Poluzować sześć śrub części przedniej.
b. Wyjąć śruby górne z części przedniej.
c. Obrócić część przednią o 180_.
d. Włożyć dwie śruby przez dwa górne otwory montażowe z przodu.
e. Włożyć śruby do dwóch występów w obudowie tylnej.
f. Dokręcić śruby, aby umocować część przednią do obudowy
tylnej.
Wybór wartości napięcia zasilającego
UWAGA: Zgodnie z ustawieniem fabrycznym zasilacz jest dostosowany
do zasilania napięciem 230 VAC.
Aby zasilać go napięciem 115 V należy wykonać poniższe czynności.
1. Wykręcić śrubę ekranu zasilacza i zdjąć ekran.
2. Odszukać na płytce drukowanej gniazda oznaczone „115V” i „230V”.
3. Upewnić się, że złącze jest podłączone do gniazda „115V”. W
przeciwnym razie przełożyć je z gniazda „230V” do gniazda „115V”.
4. Założyć ekran zasilacza i dokręcić śrubę mocującą.
69−PS40−MA−01
7169216B02
Data wydania 5/05
E2005 Nordson Corporation
Wszystkie prawa zastrzeżone
Zasilacz impulsowy PS40
5
Podłączenie zasilania elektrycznego do zasilacza PS40
Do połączeń użyć kabla o przekroju 1,5 - 2 mm2 (14 - 16 AWG)
(dostarczony we własnym zakresie).
Żyła po stronie zasilania
Złącze w PS40
Przewód L
PIN 1 (L1)
Przewód N
PIN 3 (L2/NEUT)
Przewód PE
Zacisk uziemienia na listwie
zaciskowej
Połączenie elektryczne zasilacza PS40 i sterownika PC44
1. Połączenie elektryczne między zasilaczem PS40 i sterownikiem
PC44 wykonać własnym kablem o przekroju 1,5 - 2 mm2 (14 - 16
AWG).
Złącze w PS40
Złącze w PC44
PIN 7 (24V RTN)
P2-3 (GRN)
PIN 8 (+24V)
P2-4 (+24V)
2. Podłączyć złącze zasilania do listwy zaciskowej w PS40.
3. Włożyć część przednią zasilacza PS40 na obudowę tylną i skręcić
razem sześcioma śrubami.
4. Obrócić część przednią w pierwotne położenie i dokręcić śruby.
E2005 Nordson Corporation
Wszystkie prawa zastrzeżone
7169216B02
Data wydania 5/05
69−PS40−MA−01
6
Zasilacz impulsowy PS40
Połączenie elektryczne zasilacza PS40 z EPC15 i EPC30
1. Jeśli zasilacz ma pracować z napięciem 120 V, należy go otworzyć i
zdjąć część przednią. Przełączyć wtyk zasilania 230V na złącze
115V. Założyć osłonę płytki drukowanej.
2. Wyłączyć zasilanie wyłącznikiem głównym instalacji i zablokować
go.
OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym.
Nieodłączenie i niezablokowanie zasilania może spowodować
obrażenia lub śmierć.
OSTRZEŻENIE: Podłączenie zasilania 24 VDC do sterownika
może spowodować otworzenie pistoletów w systemie lub
wzrost ciśnienia w podłączonym wyposażeniu. Przed
włączeniem zasilania elektrycznego należy podjąć
odpowiednie środki ostrożności i odłączyć źródła zasilania
(pneumatycznego, hydraulicznego i elektrycznego) od innych
elementów wyposażenia systemu nanoszenia kleju oraz
zabezpieczyć personel przed niebezpieczeństwem.
Niezastosowanie się do tego zalecenia może spowodować
poważne obrażenia lub śmierć.
3. Podłączyć przewody z zasilacza PS40 do wejścia llistwy zaciskowej
X7, jak pokazano na rysunku.
BOARD
CIRCUITS
X7
TOP
X7
BOTTOM
CUSTOMER
WIRING
PO 1,10 A
MAKS.
5 742 097A
Rys. 2 Podłączenie EPC30
69−PS40−MA−01
7169216B02
Data wydania 5/05
E2005 Nordson Corporation
Wszystkie prawa zastrzeżone
Zasilacz impulsowy PS40
7
1 2 3 4 5 6 7
1
+
_
2
<1.25
Amps EA
8 9 10 11 12 13 14
Base
Panel
Lug
Enable
Disable
Lockout
X1
1
Kontrast LCD
24V COM
24V COM
+24V
Wyzw. 3
24V COM
+24V
Wyzw. 2
+24V
24V COM
+24V
Wyzw. 1
24V COM
Zdalne #2
Zdalne #3
+24V
+24V
Zdalne #1
24V COM
+24V
+24V
5A
24V COM
+24V
24V COM
+24V
EPC−15 ENGINE
1 2 3 4 5 6 7 8 9 10 X2
+V
lub
lub
Earth
Remote
Przewód PE Recall
PE
Wyzw. 1
3
4
2
<1.25
Amps EA
Wyzw. 2
+V
3
lub
+V
lub
Wyzw. 3
5 742 180A
Rys. 3 Podłączenie EPC-15
Złącze w PS40
Złącze w EPC30
Złącze w EPC15
PIN 8 (+24 VDC)
X7 zacisk 9
X1 zacisk 1
PIN 7 (24 VDC RTN)
X7 zacisk 10
X1 zacisk 2
E2005 Nordson Corporation
Wszystkie prawa zastrzeżone
7169216B02
Data wydania 5/05
69−PS40−MA−01
8
Zasilacz impulsowy PS40
DEKLARACJA ZGODNOŚCI
(Urządzeń z certyfikatem CE do aplikacji klejów/mas uszczelniających)
PRODUKT:
Zasilacz impulsowy PS40
ZASTOSOWANE DYREKTYWY
73/23/EEC (Dyrektywa niskonapięciowa)
89/336/EEC (Dyrektywa zgodności elektromagnetycznej)
NORMY UŻYTE DO WERYFIKACJI ZGODNOŚCI
EN55011
EN60204-1
EN61000‐6‐2
ZASADY
Niniejszy produkt został wyprodukowany zgodnie z dobrą praktyką inżynierską.
Produkt jest zgodny z normami i standardami wymienionymi powyżej.
Data: 14 lutego 2002
Donald J. McLane, Senior Vice President
Nordson Corporation S Duluth, Georgia
