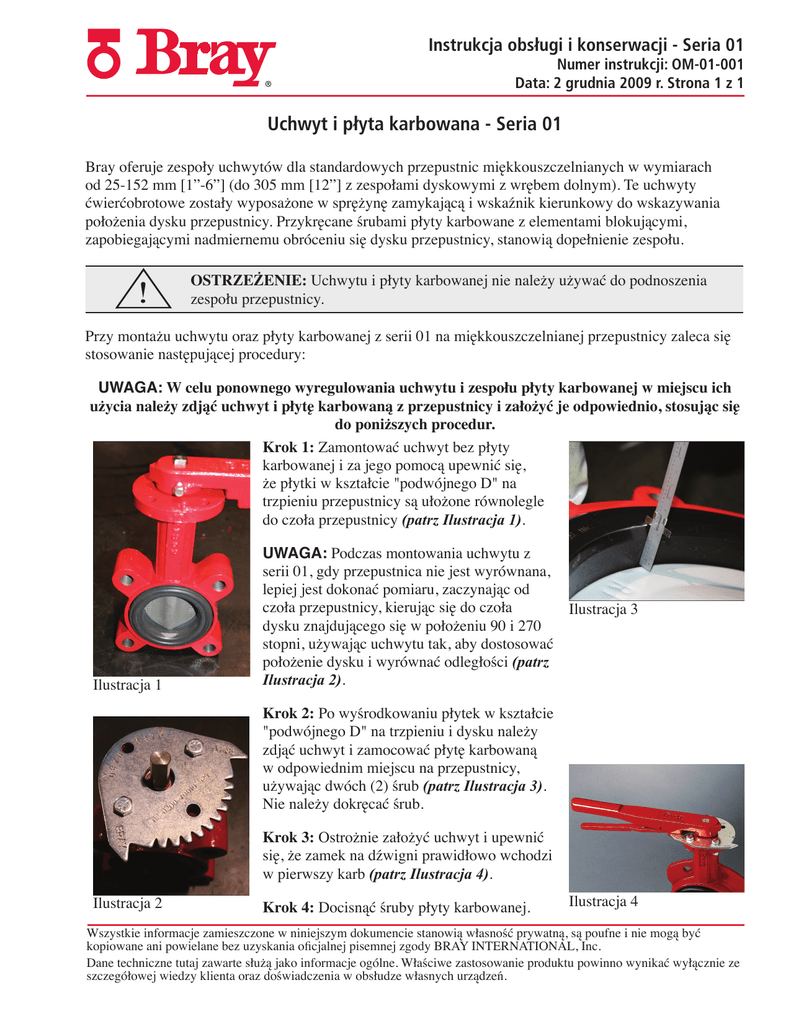

Uchwyt i płyta karbowana - Seria 01

Instrukcja obsługi i konserwacji - Seria 01
Numer instrukcji: OM-01-001
Data: 2 grudnia 2009 r. Strona 1 z 1
Uchwyt i płyta karbowana - Seria 01
Bray oferuje zespoły uchwytów dla standardowych przepustnic miękkouszczelnianych w wymiarach
od 25-152 mm [1”-6”] (do 305 mm [12”] z zespołami dyskowymi z wrębem dolnym). Te uchwyty
ćwierćobrotowe zostały wyposażone w sprężynę zamykającą i wskaźnik kierunkowy do wskazywania
położenia dysku przepustnicy. Przykręcane śrubami płyty karbowane z elementami blokującymi,
zapobiegającymi nadmiernemu obróceniu się dysku przepustnicy, stanowią dopełnienie zespołu.
!
OSTRZEŻENIE: Uchwytu i płyty karbowanej nie należy używać do podnoszenia
zespołu przepustnicy.
Przy montażu uchwytu oraz płyty karbowanej z serii 01 na miękkouszczelnianej przepustnicy zaleca się
stosowanie następującej procedury:
UWAGA: W celu ponownego wyregulowania uchwytu i zespołu płyty karbowanej w miejscu ich
użycia należy zdjąć uchwyt i płytę karbowaną z przepustnicy i założyć je odpowiednio, stosując się
do poniższych procedur.
Krok 1: Zamontować uchwyt bez płyty
karbowanej i za jego pomocą upewnić się,
że płytki w kształcie "podwójnego D" na
trzpieniu przepustnicy są ułożone równolegle
do czoła przepustnicy (patrz Ilustracja 1).
Ilustracja 1
UWAGA: Podczas montowania uchwytu z
serii 01, gdy przepustnica nie jest wyrównana,
lepiej jest dokonać pomiaru, zaczynając od
czoła przepustnicy, kierując się do czoła
dysku znajdującego się w położeniu 90 i 270
stopni, używając uchwytu tak, aby dostosować
położenie dysku i wyrównać odległości (patrz
Ilustracja 2).
Ilustracja 3
Krok 2: Po wyśrodkowaniu płytek w kształcie
"podwójnego D" na trzpieniu i dysku należy
zdjąć uchwyt i zamocować płytę karbowaną
w odpowiednim miejscu na przepustnicy,
używając dwóch (2) śrub (patrz Ilustracja 3).
Nie należy dokręcać śrub.
Krok 3: Ostrożnie założyć uchwyt i upewnić
się, że zamek na dźwigni prawidłowo wchodzi
w pierwszy karb (patrz Ilustracja 4).
Ilustracja 2
Krok 4: Docisnąć śruby płyty karbowanej.
Ilustracja 4
