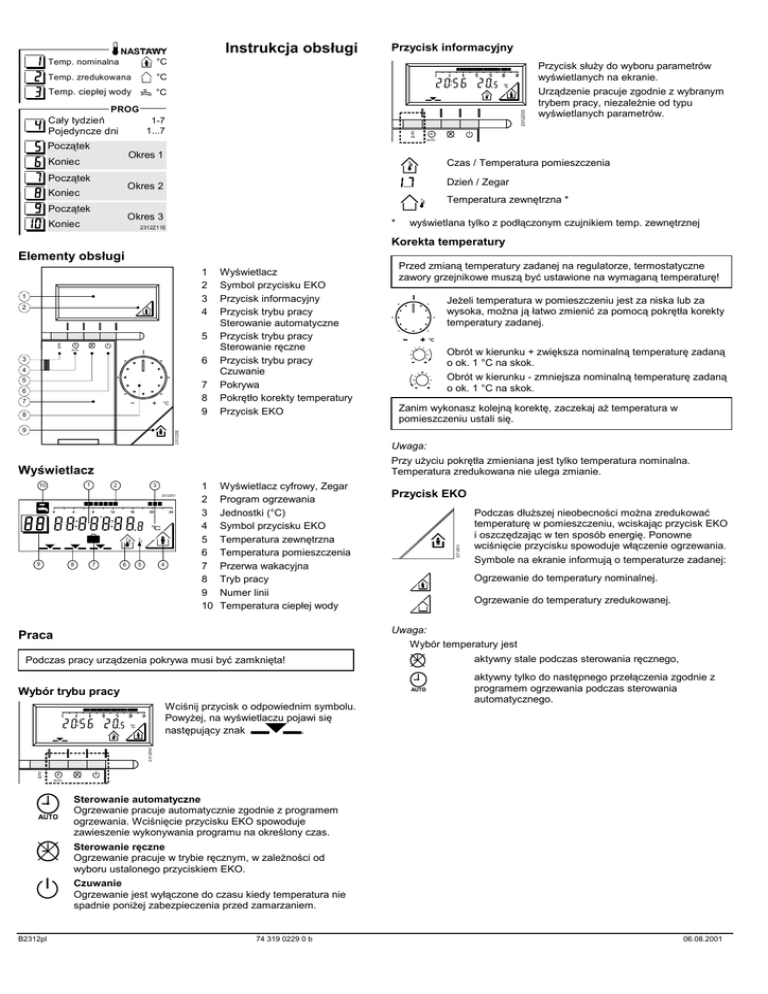

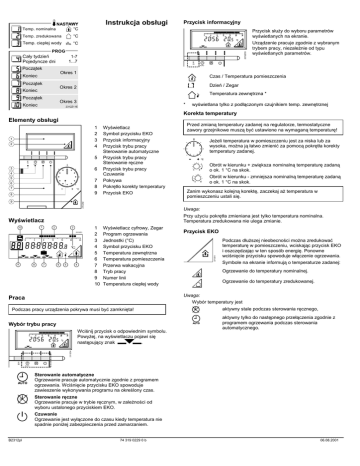

Instrukcja obsługi

Temp. nominalna
Instrukcja obsługi
NASTAWY
°C
Temp. zredukowana
°C
Temp. ciepłej wody
°C
Przycisk informacyjny
Przycisk służy do wyboru parametrów
wyświetlanych na ekranie.
Cały tydzień
Pojedyncze dni
2312Z03
PROG
1-7
1...7
Urządzenie pracuje zgodnie z wybranym
trybem pracy, niezależnie od typu
wyświetlanych parametrów.
AUTO
Początek
Okres 1
Koniec
Początek
Czas / Temperatura pomieszczenia
Dzień / Zegar
Okres 2
Koniec
Temperatura zewnętrzna *
Początek
Okres 3
Koniec
*
2312Z11E
wyświetlana tylko z podłączonym czujnikiem temp. zewnętrznej
Korekta temperatury
Elementy obsługi
1
2
3
4
1
2
5
AUTO
6
3
4
5
7
8
9
6
7
°C
8
2312Z02
9
Wyświetlacz
Symbol przycisku EKO
Przycisk informacyjny
Przycisk trybu pracy
Sterowanie automatyczne
Przycisk trybu pracy
Sterowanie ręczne
Przycisk trybu pracy
Czuwanie
Pokrywa
Pokrętło korekty temperatury
Przycisk EKO
4
2
8
3
12
16
20
24
°C
9
8
Obrót w kierunku + zwiększa nominalną temperaturę zadaną
o ok. 1 °C na skok.
Obrót w kierunku - zmniejsza nominalną temperaturę zadaną
o ok. 1 °C na skok.
Zanim wykonasz kolejną korektę, zaczekaj aż temperatura w
pomieszczeniu ustali się.
Przy użyciu pokrętła zmieniana jest tylko temperatura nominalna.
Temperatura zredukowana nie ulega zmianie.
2312Z01
0
°C
7
6
5
4
1
2
3
4
5
6
7
8
9
10
Wyświetlacz cyfrowy, Zegar
Program ogrzewania
Jednostki (°C)
Symbol przycisku EKO
Temperatura zewnętrzna
Temperatura pomieszczenia
Przerwa wakacyjna
Tryb pracy
Numer linii
Temperatura ciepłej wody
Przycisk EKO
2273Z05
1
Jeżeli temperatura w pomieszczeniu jest za niska lub za
wysoka, można ją łatwo zmienić za pomocą pokrętła korekty
temperatury zadanej.
Uwaga:
Wyświetlacz
10
Przed zmianą temperatury zadanej na regulatorze, termostatyczne
zawory grzejnikowe muszą być ustawione na wymaganą temperaturę!
Podczas dłuższej nieobecności można zredukować
temperaturę w pomieszczeniu, wciskając przycisk EKO
i oszczędzając w ten sposób energię. Ponowne
wciśnięcie przycisku spowoduje włączenie ogrzewania.
Symbole na ekranie informują o temperaturze zadanej:
Ogrzewanie do temperatury nominalnej.
Ogrzewanie do temperatury zredukowanej.
Uwaga:
Praca
Wybór temperatury jest
Podczas pracy urządzenia pokrywa musi być zamknięta!
Wybór trybu pracy
aktywny tylko do następnego przełączenia zgodnie z
programem ogrzewania podczas sterowania
automatycznego.
2312Z04
Wciśnij przycisk o odpowiednim symbolu.
Powyżej, na wyświetlaczu pojawi się
.
następujący znak
aktywny stale podczas sterowania ręcznego,
AUTO
Sterowanie automatyczne
Ogrzewanie pracuje automatycznie zgodnie z programem
ogrzewania. Wciśnięcie przycisku EKO spowoduje
zawieszenie wykonywania programu na określony czas.
Sterowanie ręczne
Ogrzewanie pracuje w trybie ręcznym, w zależności od
wyboru ustalonego przyciskiem EKO.
Czuwanie
Ogrzewanie jest wyłączone do czasu kiedy temperatura nie
spadnie poniżej zabezpieczenia przed zamarzaniem.
B2312pl
74 319 0229 0 b
06.08.2001
Ustawienie czasu
Programowanie
Ustawienie dnia tygodnia (1 = Poniedziałek … 7 = Niedziela).
W celu zaprogramowania regulatora należy otworzyć pokrywę!
Ustawienie godziny i minuty.
Numer linii
Przy otwartej pokrywie, stan wyświetlacza i funkcje przycisków ulegają
zmianie. Liczba w ramce oznacza linię
programu, którą można zmienić za
pomocą przycisków oznaczonych
i
.
symbolami
2312Z05E
Wartoæ
Za pomocą przycisków o symbolach
i
należy ustalić
wymagany dzień tygodnia i czas. Wciśnięcie i przytrzymanie jednego z
przycisków przyśpieszy ustawienie.
Wyświetlenie wartości temperatur rzeczywistych
Wyświetlenie rzeczywistej temperatury w zasobniku ciepłej wody.
Wyświetlenie rzeczywistej temperatury wody w kotle.
Change value
Wyświetlenie rzeczywistej temperatury wody zasilającej instalację
grzewczą.
Select line number
Można nastawić lub wyświetlić następujące wartości:
•
Temperatury zadane
do
•
Program ogrzewania
do
•
Dzień tygodnia i zegar
do
•
Temperatury rzeczywiste
do
•
Przerwa wakacyjna
•
Nastawy fabryczne
W trybie pracy automatycznej, regulator przełącza między temperaturą
nominalną a zredukowaną zgodnie z programem ogrzewania. W trybie
sterowania ręcznego, zmiana temperatury następuje poprzez wciskanie
przycisku EKO.
Temperatura nominalna:
Temperatura w okresie użytkowania pomieszczenia
(nastawa podstawowa).
Temperatura zredukowana:
Temperatura w czasie nieobecności lub w okresie nocy.
Temperatura ciepłej wody:
Wymagana temperatura ciepłej wody użytkowej.
Program ogrzewania
Program może być zbudowany z tygodniowego bloku (1 – 7), w którym
każdy dzień ma ten sam 24 godzinny program lub z pojedynczych dni
(1 … 7) z 7 indywidualnymi 24 godzinnymi programami
(1 = Poniedziałek … 7 = Niedziela). Każdy 24 godzinny program,
umożliwia zaprogramowanie 3 okresów ogrzewania, zdefiniowanych przez
podanie jego początku i końca.
Jeżeli dany okres ogrzewania nie jest potrzebny, należy określić taki sam
czas dla początku i końca tego okresu.
12
16
20
2273Z07
Na koniec przerwy wakacyjnej, regulator powraca do trybu
sterowania automatycznego.
Przerwę wakacyjną można anulować poprzez wciśnięcie dowolnego
przycisku trybu pracy.
Nastawy fabryczne
W celu powrotu do nastaw fabrycznych wcisnąć
i
przez przynajmniej 3 sekundy. Jako potwierdzenie na
wyświetlaczu pojawia się symbol ¦.
Uwaga:
Powrót do nastaw fabrycznych spowoduję utratę danych
sparametryzowanych w następujących liniach:
• Temperatury i program ogrzewania
do
Wskazanie stanu urządzenia
Brak wyświetlania:
2312Z20
•
•
Brak zasilania centralnego regulatora źródła
ciepła
Uszkodzony przewód przyłączeniowy
Regulator nie jest kompatybilny z centralnym
regulatorem źródła ciepła
Regulator jest uszkodzony
•
Centralny regulator źródła ciepła nie pracuje
•
•
Stan wyświetlacza :
2312Z21
w trybie pracy automatycznej
programu jest aktywna.
24
Określ dzień dla programowanego okresu ogrzewania. Wybierz
blok tygodniowy 1 – 7 lub pojedynczy dzień 1 … 7
(1 = Poniedziałek … 7 = Niedziela).
B2312pl
, pierwszy dzień wakacji po lewej stronie
„Czuwanie”
(1 = Poniedziałek … 7 = Niedziela) oraz liczba pozostałych dni do
końca wakacji po stronie prawej.
3
2
8
, symbol trybu pracy
• Długość przerwy wakacyjnej
Program ogrzewania służy do określenia czasów przełączania temperatur
dla jednego tygodnia.
4
Na wyświetlaczu pojawia się symbol
W czasie przerwy wakacyjnej regulator pracuje w trybie
czuwania.
Przed zmianą temperatury zadanej na regulatorze, termostatyczne
zawory grzejnikowe muszą być ustawione na wymaganą temperaturę!
0
Służy do określenia liczby dni, kiedy ogrzewanie nie jest
potrzebne.
Uwaga:
Nastawianie temperatur
1
Przerwa wakacyjna
Początek okresu 1:
Ogrzewanie nominalne
Koniec okresu 1:
Ogrzewanie zredukowane
Początek okresu 2:
Ogrzewanie nominalne
Koniec okresu 2:
Ogrzewanie zredukowane
Początek okresu 3:
Ogrzewanie nominalne
Koniec okresu 3:
Ogrzewanie zredukowane
74 319 0229 0 b
lub blokada
Stan wyświetlacza :
2312Z22
•
Brak czujnika lub czujnik uszkodzony.
•
Zdalny wyłącznik telefoniczny (styk
zewnętrzny) jest aktywny.
•
Urządzenie nie jest jeszcze gotowe do pracy.
Stan wyświetlacza :
2312Z23
Stan wyświetlacza :
2312Z24
