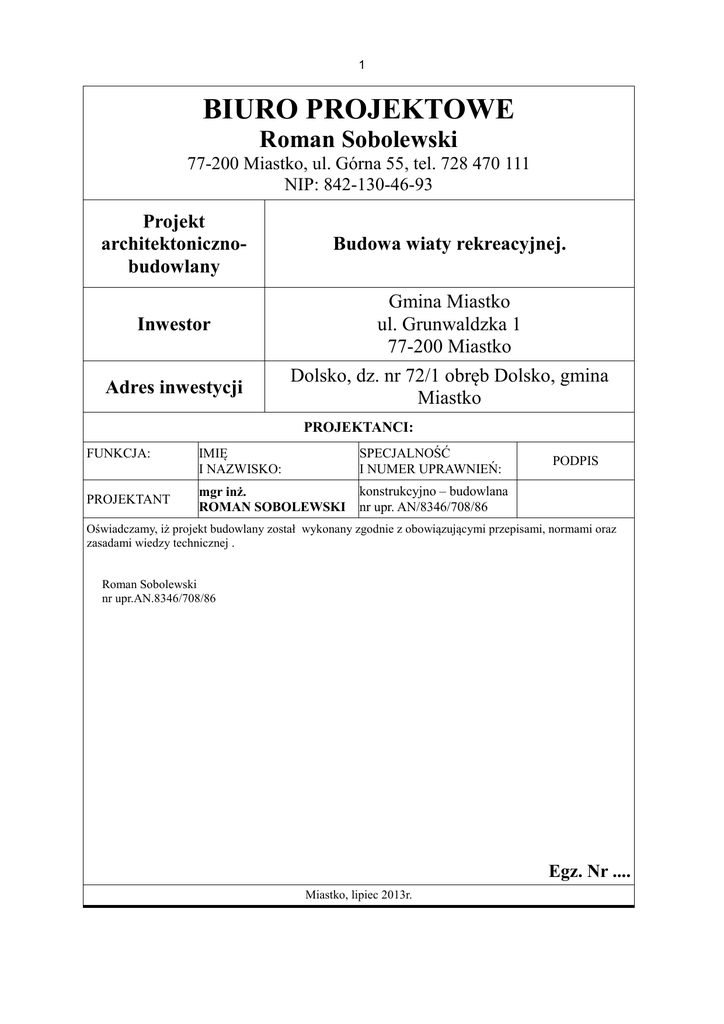

1
BIURO PROJEKTOWE
Roman Sobolewski
77-200 Miastko, ul. Górna 55, tel. 728 470 111
NIP: 842-130-46-93
Projekt
architektonicznobudowlany
Inwestor
Adres inwestycji
Budowa wiaty rekreacyjnej.
Gmina Miastko
ul. Grunwaldzka 1
77-200 Miastko
Dolsko, dz. nr 72/1 obręb Dolsko, gmina
Miastko
PROJEKTANCI:
FUNKCJA:
PROJEKTANT
IMIĘ
I NAZWISKO:
SPECJALNOŚĆ
I NUMER UPRAWNIEŃ:
mgr inż.
ROMAN SOBOLEWSKI
konstrukcyjno – budowlana
nr upr. AN/8346/708/86
PODPIS
Oświadczamy, iż projekt budowlany został wykonany zgodnie z obowiązującymi przepisami, normami oraz
zasadami wiedzy technicznej .
Roman Sobolewski
nr upr.AN.8346/708/86
Egz. Nr ....
Miastko, lipiec 2013r.
2
Spis treści:
1.
2.
3.
4.
5.
6.
7.
8.
9.
Strona tytułowa
Spis treści
Spis rysunków
Opis techniczny
BIOZ
Uprawnienia projektanta
Zaświadczenia z izby
Decyzja o warunkach zabudowy
Mapa do celów projektowych
- str. 1
- str. 2
- str. 2
- str. 3-10
- str. 10-12
- str. 13
- str. 14
- str. 15-21
- str. 22
Spis rysunków:
Lp.
Nr
Nazwa rysunku
1
1
Projekt zagospodarowania terenu
2
3
4
5
6
7
1
2
3
4
5
6
Rzut poziomy
Rzut dachu
Przekrój I-I
Elewacje
Rzut fundamentów
Konstrukcja więźby dachowej
3
Opis techniczny
Do projektu budowy wiatyrekreacyjnej w Dolsku, dz. nr 72/1 obręb
Dolsko, gmina Miastko
INWESTOR:
I.
Gmina Miastko
ul. Grunwaldzka 1
77-200 Miastko
Podstawa opracowania:
1. Zlecenie na opracowanie dokumentacji.
2. Wizja lokalna w terenie.
3. Decyzja o warunkach zabudowy nr WIT.6730.39.2013 z dnia
18.06.2013r.
4. Aktualne normy i przepisy budowlane.
5. Warunki techniczne, jakim powinny odpowiadać budynki i ich
usytuowanie.
II.
Stan obecny działki:
1. Działka nr 72/1położona jest w Dolsku, obręb Dolsko, gmina Miastko;
2. Teren, na którym znajduje się działka nie jest objęty miejscowym
planem zagospodarowania przestrzennego;
3. Działka nie jest zabudowana;
4. Działka nie posiada przyłączy;
5. Działka położona w granicach obszaru chronionego krajobrazu (ochk
nr 10 – „Źródliskowy obszar Brdy i Wieprzy na wschód od Miastka”) ,
6. Działka ma dostęp do drogi publicznej – Dojazd i dojście do
projektowanego budynku istniejące z drogi powiatowej oznaczonej
jako działka drogowa nr 79;
7. Teren nie wymaga uzyskania zgody na zmianę przeznaczenia gruntów
rolnych i leśnych na cele nierolnicze i nieleśne;
8. Istniejące uzbrojenie terenu jest wystarczające dla zamierzenia
budowlanego, projektowany budynek magazynowy podłączony będzie
do istniejącego przyłącza energetycznego, oraz wodociągowego;
9. Na przedmiotowym terenie nie istnieją ograniczenia prawne związane z
ochroną dóbr kultury;
III.
Komunikacja i infrastruktura techniczna:
1. Droga dojazdowa – wjazd na teren działki z powiatowej oznaczonej
jako działka drogowa nr 79;
2. Zaopatrzenie w wodę - nie dotyczy;
4
3.
4.
5.
6.
Zasilanie w energię elektryczną - nie dotyczy,
Odprowadzenie ścieków - nie dotyczy,
Ogrzewanie budynku – nie dotyczy (budynek będzie nieogrzewany),
Gromadzenie odpadów w szczelnych pojemnikach, znajdujących się
na ternie działki i usuwanie przez firmę zajmującą się
zorganizowanym wywozem odpadów,
7. Odprowadzenie wód opadowych – wody opadowe zostaną
zagospodarowane na terenie własnej działki w sposób nie zmieniający
warunków gruntowo – wodnych sąsiednich działek;
8. Planowana inwestycja nie wpłynie negatywnie na środowisko
naturalne,
9. Wjazd na teren działki zapewnia dojazd straży pożarnej do budynku,
10.Działka, na której projektowana jest inwestycja, nie jest wpisana do
rejestru zabytków i nie podlega ochronie.
11.Działka nie znajduje się w granicach terenu górniczego.
12.Realizowana inwestycja nie spowoduje pogorszenia warunków
przyrodniczych obszaru chronionego krajobrazu.
13.Projektowane zamierzenie inwestycyjne nie posiada charakteru
zagrożenia dla środowiska oraz higieny i zdrowia użytkowników
obiektu projektowanego i jego otoczenia.
14.Zamierzenia inwestycyjne nie spowodują również powstawania
czynników fizycznych i chemicznych, które stanowiłyby zagrożenie
w zakresie ochrony środowiska.
15.Istniejący stan zagospodarowania działki pozwala na powyższe
zamierzenie inwestycyjne bez naruszenia: istniejących obiektów,
układu
komunikacyjnego,
sieci
uzbrojenia
terenu
z
przeciwpożarowym zaopatrzeniem wodnym, ukształtowania terenu i
zieleni.
IV.
Dane ogólne:
1. Projekt budowlany wiatyrekreacyjnejzostał zaprojektowany zgodnie z
obowiązującą decyzją o warunkach zabudowy.
2. Budynek
zaprojektowano,
jako
wolnostojący,
parterowy,
niepodpiwniczony
3. Budynek wiaty zaprojektowano w kształcie regularnego sześciokąta o
długości boku 3,20 m. Wiatę zaprojektowano jako obiekt o ścianach
otwartych, posadowiony na słupach drewnianych, przykryty dachem z
gontu papowego na pełnym deskowaniu.
4. Dach wielospadowy, pokryty gontem papowym, o kącie nachylenia
połaci dachowej 39° i spadku 80%.
5. Konstrukcja nośna – prosta , ciesielska - wiaty wykonana z elementów
drewnianych, wsparta na fundamentach betonowych.
5
6. Wiata wyposażona w stół w kształcie regularnego sześciokąta oraz
ławki wykonane z bali drewnianych obrzynanych , struganych i
zaimpregnowanych ciśnieniowo. Blat stołu, konstrukcję stołu oraz
blat ławki i jej konstrukcję zaimpregnować dodatkowo dwukrotnie
środkiem impregnacyjno-grzybobójczym bezbarwnym.
7. Gabaryty budynku:
- powierzchnia zabudowy
- 26,60m2
- powierzchnia użytkowa
- 26,60 m2
- kubatura
- 101 m3
- długość
- 6,40 m
- szerokość
- 5,54 m
- wysokość
- 4,96 m
8. Forma architektoniczna budynku została dostosowana do istniejącej
zabudowy i krajobrazu.
9. Budowlazostała zaprojektowana zgodnie z przepisami techniczno –
budowlanymi i obowiązującymi Polskimi Normami oraz z zasadami
wiedzy technicznej.
W sposób zapewniający:
- bezpieczeństwo ludzi i mienia,
- ochronę środowiska,
- ochronę dóbr kultury,
- warunki zdrowotne,
- racjonalne wykorzystanie energii,
- warunki użytkowe zgodne z przeznaczeniem obiektu, a w
szczególności w zakresie: oświetlenia, zaopatrzenia w wodę,
ogrzewania, wentylacji, łączności, ochrony przeciwpożarowej oraz
usuwania ścieków i odpadów.
10.Układ konstrukcyjny budynku:
10.1. Konstrukcja budynku jest prosta, powtarzalna.
10.2. Fundament budynku znajduje się poniżej strefy przemarzania
gruntu.
10.3. Konstrukcja nośna z elementów drewnianych.
10.4. Konstrukcja dachu wielospadowa wykonana z krokwi opartych na
belkach oczepowych.
10.5. Dopuszczalne obciążenie gruntu 1,5 kg/cm2.
10.6. Strefa obciążenia wiatrem wg. PN-EN 1991-1-4 2008 – II
10.7. Strefa obciążenia śniegiem wg. PN-EN 1991-1-3 2005– III
10.8. Charakterystyka gruntu: grunt piaszczysty, brak wody podskórnej.
10.9. Kategoria geotechniczna obiektu I w prostych warunkach
gruntowych.Posadowienie obiektu bezpośrednio na gruncie.
6
V.
Opis techniczny:
1. Stopy fundamentowe.Stopy fundamentowe o przekroju 0,5 x 0,5x 0,7 m
posadowione na głębokości 0,8m poniżej poziomu terenu. Beton B16/20
(B20). Kotwy wykonane z blachy gr 10mmze stali S235JR.
2. Konstrukcja posadzki.Posadka wykonana będzie z kostki betonowej gr. 6cm
na podsypce piaskowej gr. 10cm, wypełnienie spoin piaskiem. Obrzeża
betonowe o wymiarach 20x6cm na podsypce piaskowej, z wypełnieniem
spoin piaskiem
3. Konstrukcja wiaty.Konstrukcje nośna stanowić będą słupy o wymiarach
16x16cm na których będzie oparta belka oczeopwa o wym. 14x14cm. Belka
będzie podparta z a pomocą mieczy o wym. 10x10cm. Na belce oczepowej
opierać się będą krokwie o wym. 5x14cm oraz krokwie narożne o wym.
7x18cm. Krokwie narożne będą spięte z a pomocą jętek o wym. 5x14cm.
Pełne deskowanie wykonane z desek gr. 2,5cm łączonych na styk. Całość
konstrukcji wykonać z drewna sezonowanego i suchego o klasie
wytrzymałości C24. Wszystkie łączniki ciesielskie wykorzystane do
montażu konstrukcji powinny być wykonane ze stali ocynkowanej,
względnie ze stali nierdzewnej.
4. Balustrada. Projektuje się balustradę wykonaną elementów drewnianych o
wym. 10x10cm.
5. Pokrycie dachu. Pokrycie dachu wykonać z papy podkładowej
termozgrzewalnej oraz z gontu papowego.
6. Zabezpieczenia antykorozyjne i przeciwpożarowe. Elementy konstrukcji
drewnianej powinny być zabezpieczone antykorozyjnie (przed korozją
biologiczną oraz atmosferyczną) a także przeciwpożarowo w sposób
zalecany przez producenta konstrukcji do uzyskania stopnia niezapalności
oraz nierozprzestrzeniania ognia. Zabezpieczenie antykorozyjne należy
wykonać poprzez powlekanie całości konstrukcji warstwą impregnatu. Ze
względów praktycznych i jakościowych czynności zabezpieczające powinny
być wykonywane przez producenta z podaniem parametrów warstw
zabezpieczających oraz z załączeniem kart produktów dopuszczenia do
użytkowania. Elementy stalowe należy zabezpieczyć farbą miniową oraz
farbą olejną antykorozyjną ( trzy warstwy).
VI.
Technologia:
1. Projektowany obiekt pełnić będzie funkcję wiaty rekreacyjnej. Służyć ma
celom rekreacyjnym, biesiadnym w okresie imprez okolicznościowych
2. Odpadki i śmieci wynoszone będą w szczelnie zamkniętych workach do
pojemnika na odpady zlokalizowanego na terenie przyległym do obiektu.
3. Wejście do budynku pozbawione jest barier architektonicznych,
uniemożliwiających wejścia osobą niepełnosprawnym
7
VII.
Warunki przeciwpożarowe:
1. Powierzchnia i liczba kondygnacji.
- powierzchnia zabudowy
- 26,60 m2
- powierzchnia użytkowa
- 26,60 m2
- kubatura
- 101 m3
- długość
- 6,40 m
- szerokość
- 5,54 m
- wysokość
- 4,96 m
- liczba kondygnacji
- 1 nadziemne
2. Odległość od obiektów sąsiadujących.
Odległość wiaty od budynku sąsiadującego wynosi 18,3 m.
3. Parametry pożarowe występujących substancji palnych.
W projektowanym obiekcie nie przewiduje się występowania substancji i
materiałów łatwopalnych.
4. Przewidywana gęstość obciążenia ogniowego.
Maksymalna gęstość obciążenia ogniowego strefy pożarowej w budynku
Q≤500MJ/m2
5. Kategoria zagrożenia ludzi, przewidywana liczba osób na każdej
kondygnacji i w poszczególnych pomieszczeniach.
Obiekt zaliczany do strefy pożarowej stanowiącej kategorię zagrożenia ZLIII.
6. Ocena zagrożenia wybuchem.
W projektowanym obiekcie nie występują strefy zagrożone wybuchem.
7. Podział obiektu na strefy pożarowe.
W obiekcie wyodrębnia się jedną strefę pożarową. Powierzchnia strefy
pożarowej nie przekracza w sumie dopuszczalnych dla stref ZLIII w budynkach
jednokondygnacyjnych 10 000m2.
8. Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i
stopień rozprzestrzeniania ognia elementów budowlanych.
Klasa odporności pożarowej budynku „D”.
Wymagania w zakresie klasy odporności ogniowej elementów budynku:
- główna konstrukcja nośna
R 30
- konstrukcja dachu
(-)
- ściana zewnętrzna
E I 30
- ściana wewnętrzna
(-)
- przykrycie dachu
(-)
Stopień rozprzestrzeniania ognia elementów budynku:
- klasa „D” stan faktyczny
- konstrukcja główna nośna
-NRO
- dach, konstrukcja nośna dachu
- NRO
NRO – nierozprzestrzeniające ognia
9. Warunki ewakuacji, oświetlenie awaryjne (bezpieczeństwa i
ewakuacyjne) oraz przeszkodowe.
8
- w budynku zapewnione są wymagane warunki ewakuacji;
- w obiekcie wydzielono jedną strefę pożarową;
- w projektowanym budynku przejścia mieszczą się w wymaganej granicy 100m
( od najdalszego miejsca, w którym może przebywać człowiek, do wyjścia
ewakuacyjnego na drogę ewakuacyjną lub do innej strefy pożarowej albo na
zewnątrz budynku);
- długość dojść nie przekracza dopuszczalnej długości 60m;
- szerokość dróg ewakuacyjnych oraz przejść wynosi min 140 cm;
10. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych, a w
szczególności: wentylacji, ogrzewczej, elektroenergetycznej, odgromowej.
Nie dotyczy.
11. Wyposażenie w podręczny sprzęt gaśniczy i urządzenia ratownicze z ich
rozmieszczeniem.
Hydranty wewnętrzne nie są wymagane.
12. Drogi pożarowe.
Do budynku zapewniony jest dojazd z drogi powiatowej oznaczonej jako
działka drogowa nr 79.
VIII.
Zakres prac budowlanych :
1. Roboty ziemne
- Usunięcie warstwy ziemi urodzajnej o grubości do 15cm za pomocą
spycharki
- Usunięcie warstwy ziemi urodzajnej za pomocą spycharki - dodatek za
każde dalsze 5cm grubości humusu (ponad 15cm)
- Roboty ziemne w gruncie kategorii III wykonywane koparkami
przedsiębiernymi o pojemności łyżki 1,20m3 z transportem urobku
samochodami samowyładowczymi 5-10t na odległość do 1km
- Wykopy ciągłe lub jamiste w gruncie kategorii III ze skarpami o
szerokości dna do 1,5m i głębokości do 1,5m ze złożeniem urobku na
odkład
- Zasypywanie wykopów liniowych w gruncie kategorii III-IV o ścianach
pionowych o szerokości 0,8-1,5m i głębokości do 1,5m
- Odspajanie i przewóz taczkami gruntu kategorii III na odległość do 10m
- Dodatki za każde 10m odległości przewozu lub za każdy 1m różnicy
wysokości terenu przy przewozach pod górę gruntu kategorii III
2. Roboty pomiarowe
- Pomiary przy wykopach fundamentowych w terenie równinnym i
nizinnym
3. Roboty fundamentowe
- Stopy betonowe
- Stopy fundamentowe betonowe ( beton C20/25) o objętości do 0,5m3 z
ręcznym układaniem betonu oraz jego pielęgnacją
9
- Osadzenie w stopach betonowych kotew stalowych ( stal klasy S235) do
montażu słupów drewnianych wiaty z blachy gr. 10 mm malowanej farbą
miniową oraz dwukrotnie farbą antykorozyjną.
4. Roboty ciesielskie
- Montaż konstrukcji drewnianej wiaty
- Słupy o długości ponad 2m i przekroju do 180cm2 w konstrukcjach
dachowych z tarcicy nasyconej klasy C 24 klasy II.
- Miecze i zastrzały o przekroju do 180cm2 w konstrukcjach dachowych z
tarcicy nasyconej klasy C 24 klasy II.
- Ramy górne i płatwie o długości ponad 3m i przekroju do 180cm2 w
konstrukcjach dachowych z tarcicy nasyconej klasy C 24 klasy II.
- Krokwie zwykłe o długości do 4,5m i przekroju do 180cm2 w
konstrukcjach dachowych z tarcicy nasyconej klasy C 24 klasy II.
- Krokwie narożne i koszowe o przekroju do 180cm2 w konstrukcjach
dachowych z tarcicy nasyconej klasy C 24 klasy II.
- Kleszcze o przekroju do 180cm2 w konstrukcjach dachowych z tarcicy
nasyconej
- Deskowanie połaci dachowych z tarcicy nasyconej kl.III gr.25 mm
5. Pokrycie dachowe
- Pokrycie dachów papą termozgrzewalną jednowarstwowe
- Pokrycie papą termozgrzewalna przy obróbkach
- Pokrycie dachów gontem papowym
- Montaż gąsiorów przy kryciu dachów gontem papowym
6.Nawierzchnia utwardzona
- Nawierzchnia z kostki Polbruk gr. 6 cm
- Rowki w gruncie kategorii III-IV o wymiarach 20x20cm pod krawężniki
i ławy krawężnikowe
- Obrzeża betonowe o wymiarach 20x6cm na podsypce piaskowej, z
wypełnieniem spoin piaskiem
- Chodniki z kostki betonowej POLBRUK typu 40 grubości 60mm na
podsypce cementowo-piaskowej grubości 50mm z wypełnieniem spoin
piaskiem
7.Montaż stołów, ławek i balustrady drewnianej
- Montaż zestawu złożonego ze stołu wielokątnego i czterech ławek
drewnianych
- Różne konstrukcje drewniane z wyrębami z krawędziaków- balustrady
drewniane z krawędziaków impregnowanych i struganych o wym. 10 x 10
cm
Opracował:
Roman Sobolewski
nr upr. AN.8346/708/86
10
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I
OCHRONY ZDROWIA
Nazwa i adres obiektu budowlanego:
Budowa wiaty rekreacyjnej.
Inwestor:
Gmina Miastko
ul. Grunwaldzka 1
77-200 Miastko
Projektant sporządzający informację:
Roman Sobolewski 77-200 Miastko ul. Górna 55
Miastko, lipiec 2013 r.
11
1. Zakres robót dla całego zamierzenia budowlanego.
Przedmiotem inwestycji jest budowa wiatyrekreacyjnejw Dolsku, dz. nr 72/1
obręb Dolsko, gmina Miastko. Całe zamierzenie budowlane składać się będzie z
budowy wiatyrekreacyjnej.
W celu realizacji inwestycji kolejno zostaną wykonane:
I.
II.
III.
IV.
V.
VI.
VII.
VIII.
IX.
X.
XI.
XII.
roboty ziemne,
roboty fundamentowe,
roboty zbrojarskie.
roboty izolacyjne,
roboty żelbetowe,
roboty posadzkarskie,
roboty stolarskie,
roboty malarskie,
roboty elektryczne,
roboty rozbiórkowe,
montaż konstrukcji drewnianej,
roboty dekarskie,
2. Wykaz istniejących obiektów budowlanych
Jak podano w opisie do projektu zagospodarowania teren jest zabudowany, a
projektowany budynek jest obiektem wolno stojącym.
3. Elementy zagospodarowania działki, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
brak.
4. Wskazanie przewidywanych zagrożeń podczas realizacji robót budowlanych.
o Zagrożenie osunięcia się ziemi przy wykonywaniu wykopów.
o Zagrożenie porażenia prądem elektrycznym przy obsłudze urządzeń i
narzędzi elektrycznych.
o Zagrożenie upadku z rusztowania lub z wysokości.
o Zagrożenie urazów chemicznych oczu i naskórka przy stosowaniu
środków chemicznych np. wapna do zapraw.
o Zagrożenie urazów mechanicznych przy używaniu urządzeń i narzędzi.
12
o Zagrożenie upadku ciężkich przedmiotów materiałów lub prefabrykatów
z wysokości (wciągarka, winda, żuraw samojezdny)
o Zagrożenie wejścia na teren budowy osób postronnych w tym dzieci.
o Zagrożenie urazów
mechanicznych
przy prowadzeniu
prac
rozbiórkowych.
5. Wskazanie sposobu prowadzenia instruktażu pracowników.
Wszyscy pracownicy muszą posiadać udokumentowany fakt odbycia
okresowego szkolenia w zakresie bhp przeprowadzonego przez uprawnionego
inspektora. Niezależnie od tego kierownik budowy jest zobowiązany udzielić
instruktażu w zakresie bhp przed rozpoczęciem kolejnego etapu lub rodzaju
robót. Teren budowy powinien zostać ogrodzony z pozostawieniem bramy
wjazdowej. Nawierzchnia, po której odbywać się będzie transport materiałów
budowlanych powinna być wykonana i utrzymana w sposób umożliwiający
sprawny ruch kołowy pojazdów zaopatrzenia budowy oraz pojazdów
interwencyjnych. Należy stosować tylko i wyłącznie materiały dopuszczone do
obrotu i stosowania w budownictwie. Przy stosowaniu materiałów i wyrobów
chemicznie czynnych należy ściśle przestrzegać instrukcji producentów.
Realizacja zamierzenia objętego niniejszym projektem z uwagi na
występowanie okoliczności wymienionych w art21a, ust1a Prawa
budowlanego nie będzie wymagała opracowania przez kierownika budowy
planu bezpieczeństwa i ochrony zdrowia.
Opracował:
Roman Sobolewski
NR UPR. AN/8346/708/86
13
14
