Instal. gazowa
AMINTEC
Pracownia Projektowa
mgr inŜ. Anna Majtyka
33-101 Tarnów ul. Norwida 11
tel/fax 014 633 19 11, 0692 684 939

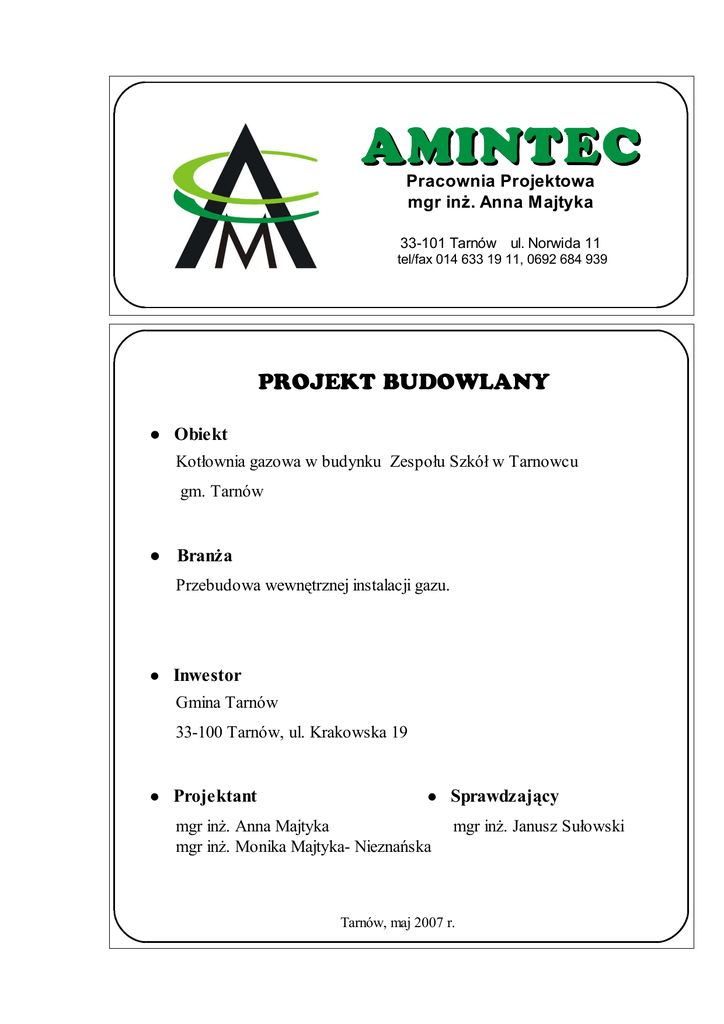

PROJEKT BUDOWLANY
● Obiekt
Kotłownia gazowa w budynku Zespołu Szkół w Tarnowcu
gm. Tarnów
● BranŜa
Przebudowa wewnętrznej instalacji gazu.
● Inwestor
Gmina Tarnów
33-100 Tarnów, ul. Krakowska 19
● Projektant
● Sprawdzający
mgr inŜ. Anna Majtyka
mgr inŜ. Monika Majtyka- Nieznańska
mgr inŜ. Janusz Sułowski
Tarnów, maj 2007 r.
AMINTEC
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
Pracownia Projektowa mgr inŜ. Anna Majtyka
OPRACOWANIE ZAWIERA
I. Opis techniczny
1. Podstawa opracowania
2. Zakres opracowania
3. Dane ogólne
4. Przewody instalacji gazowej wewnętrznej
5. Armatura przyborów i ich łączenie z instalacją
6. System wykrywania i wyłączania gazu
7. Pomiar i redukcja ciśnienia gazu
8. Sprawdzenie instalacji
9. Wentylacja i odprowadzenie spalin
10. Wytyczne wykonawcze
11. Informacja BIOZ
II. Rysunki do projektu
Rys. nr 1
Rzut piwnic
skala 1:50
Rys. nr 2
Rozwinięcie instalacji gazu
skala 1: -
Rys. nr 3
Sposoby prowadzenia instalacji gazowej
skala 1: -
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
1
AMINTEC
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
Pracownia Projektowa mgr inŜ. Anna Majtyka
OPIS TECHNICZNY
1. Podstawa opracowania
•
•
Projekt modernizacji kotłowni
Wizja na obiekcie
2. Zakres opracowania
Zakres opracowania niniejszego projektu to instalacja wewnętrzna gazu do potrzeb
modernizowanej kotłowni w budynku Zespołu Szkół Podstawowych w Tarnowcu przy
ul. Tarnowskiej 60, gm. Tarnów.
3. Dane ogólne
Gaz ziemny dla potrzeb istniejącej kotłowni gazowej ogrzewającej budynek szkoły
dostarczany jest z istniejącej sieci gazowej śrpr φ32 przebiegającej w ulicy przed budynkiem
szkoły poprzez istniejące przyłącze φ32 na ścianie budynku. W skład istniejącego układu
redukcyjno – pomiarowego wchodzi reduktor ciśnienia gazu R-50 oraz gazomierz G25.
Instalacja zasilała dwa kotły gazowe typ Jubam Gaz o mocy 230 kW kaŜdy oraz gazowy
podgrzewacz ciepłej wody typ EUROGAS PL 20-1 firmy Ariston o pojemności 195 litrów,
a takŜe urządzenia zamontowane w kuchni szkoły tj. kuchenkę 4-ro palnikową, taboret
kuchenny oraz kuchnię gastronomiczną.
Instalację zasilająca kotłownię naleŜy zdemontować na odcinku od istniejącego gazomierza
G25 do istniejących podłączeń kotłów. W miejsce to naleŜy wykonać instalację wg nn.
projektu. Układ redukcyjno-pomiarowy pozostaje bez zmian.
Projektowana instalacja gazowa dla kotłowni szkolnej zasilać będzie podwójny
kondensacyjny kocioł grzewczy typ UltraGas 400D firmy Homal o maksymalnej mocy 400
kW, który zastąpi dotychczasowe kotły z palnikami atmosferycznymi.
Maksymalne
szczytowe
godzinowe
zapotrzebowanie
gazu
dla
kotłowni
wynosi:
3
B = 33,26 m /h.
Instalację wewnętrzną gazu do pomieszczenia kotłowni naleŜy wykonać rurą stalową
bez szwu Dn 65mm, poprzez zawór szybkozamykający typ MAG-3 Dn 50 i dalej do
kotłowni rurą stalową Dn 50. Podłączenie kotłów do sieci gazowej naleŜy wykonać rurą
stalową bez szwu Dn 40mm z montaŜem zaworu odcinającego Dn 40.
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
2
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inŜ. Anna Majtyka
Oddzielnie od gazomierza prowadzona jest rura stalowa Dn 32 zasilającą urządzenia gazowe
w kuchni. Nowa rurę prowadzi się na odcinku od gazomierza do korytarza, gdzie naleŜy
przełączyć istniejącą instalację gazu zasilającą urządzenia w kuchni ( odcinek rurociągu od
korytarza do urządzeń w kuchni został wykonany około 5 lat temu ).
4. Przewody instalacji gazowej wewnętrznej
Główny zawór odcinający znajduje się w istniejącym punkcie redukcyjno –
pomiarowym na zewnątrz budynku. Od gazomierza G25 gaz będzie rozprowadzony do
kotłów gazowych zlokalizowanych w pomieszczeniu kotłowni i miejsca przełączenia
rurociągu zasilającego urządzenia w kuchni w sposób jak pokazano na rys. nr 1 i 2.
Przewody gazowe mogą być prowadzone po wierzchu ścian w odległości 2 cm od tynku lub
w specjalnych bruzdach przegród budowlanych. Zaleca się prowadzenie rur w bruździe.
Bruzdy z przewodami wypełnić naleŜy suchą zaprawą cementową, łatwą do usunięcia
w razie kontroli przewodów, po uprzednim zabezpieczeniu przewodów prze korozją.
Zaprawy wapienne i gipsowe są niedopuszczalne!
Przewody instalacji gazowej naleŜy wykonać z rur stalowych bez szwu wg PN-EN 10208-1
łączonych przez spawanie, posiadających atest hutniczy.
Przy przejściach przez przegrody konstrukcyjne ( ściany, stropy ) przewody prowadzić
w rurach ochronnych wystających po 3 cm z kaŜdej strony przegrody. Przejścia te wykonać
wg. BN-82/8976-50 i BN- 72/8976-2. Przewody naleŜy mocować do ścian za pomocą
uchwytów rozmieszczonych co 1,5 m przy prowadzonych poziomo.
Przy prowadzeniu przewodów gazowych wzdłuŜ innych instalacji wewnętrznych w budynku
poziome przewody instalacji gazowej powinny być usytuowane w odległości co najmniej
0,1m powyŜej innych przewodów instalacyjnych, natomiast przewody krzyŜujące się
z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 0,02m.
Przewody gazowych nie wolno układać na strychach i pod podłogą!
Malowanie instalacji naleŜy wykonać farbą olejną jako zabezpieczenie przed korozją, po
odbiorze technicznym próby szczelności.
Sposoby prowadzenia oraz montaŜu instalacji gazowej przedstawiono na rys. nr 3.
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
3
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inŜ. Anna Majtyka
5. Armatura przyborów i ich łączenie z instalacją
Poziome podejście do kotłów gazowych naleŜy zakończyć zaworem kulowym
odcinającym "Perfexim" DN 40 zainstalowanym w pozycji poziomej, umieszczonym nie
niŜej jak 70 cm od podłogi, w odległości nie większej niŜ 1m od króćca przyłączeniowego.
6. System wykrywania i wyłączania gazu
Dla pełnego bezpieczeństwa obiektu projektuje się Aktywny System Bezpieczeństwa
Instalacji Gazowej typ GX firmy GAZEX. Reaguje automatycznie i natychmiast
w przypadkach wycieku gazu z instalacji. Pozwala w sytuacji awaryjnego zagroŜenia na
natychmiastowe, pewne i skuteczne odcięcie dopływu gazu do instalacji. Jednocześnie
umoŜliwia przesłanie sygnału o zaistniałej awarii i natychmiastowe powiadomienie
uŜytkowników i jednostek nadzorująco - kontrolujących pracę instalacji. Nastawa urządzenia
winna powodować zamknięcie dopływu gazu juŜ przy stęŜeniu w pomieszczeniu
wynoszącym 10% granicy wybuchowości.
W jego skład wchodzą:
− Moduł alarmowy MD-2Z który naleŜy zamontować w pomieszczeniu kotłowni przy
drzwiach wejściowych
− Detektor awaryjnego wypływu gazu DEX-1 zamontowane pod stropem kotłowni,
wykalibrowane na dwa progi alarmowe
− Samoczynny zawór odcinający dopływu gazu do kotłowni typ MAG-3 DN 50
z głowicą elektromagnetyczną i rączką zamykania ręcznego zamontowany w skrzynce
gazowej naściennej o wymiarach 65x65x30cm zlokalizowanej na zewnątrz budynku
wg rys. nr 1
− Sygnalizator akustyczny i świetlny zamontować przy wejściu głównym do budynku
szkoły.
Podłączenie wykonać zgodnie z instrukcją producenta.
7. Pomiar i redukcja ciśnienia gazu
Istniejący punkt redukcyjno-pomiarowy składa się z reduktora ciśnienia gazu R-50
gazomierza G25. Zlokalizowany jest on na ścianie budynku w szafie redukcyjno pomiarowej
o wym. 1200x1150x350 mm i pozostaje bez zmian.
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
4
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inŜ. Anna Majtyka
8. Sprawdzenie instalacji
Sprawdzenie instalacji polega na:
•
kontroli zgodności wykonania z projektem
•
kontroli jakości wykonania i sprawdzenia szczelności
Próbę szczelności instalacji naleŜy wykonać przez napełnienie instalacji do ciśnienia 0.5 atm.
i obserwacji spadku ciśnienia po wyrównaniu temperatury.
Włączony manometr U-rurka nie powinien wykazać w czasie 30 minut spadku ciśnienia.
W przypadku pozytywnego wyniku odbioru technicznego i prób szczelności, fakt ten naleŜy
udokumentować komisyjnie spisanym protokołem.
9. Wentylacja i odprowadzenie spalin
W pomieszczeniu kotłowni, w którym zamontowany będzie podwójny gazowy
kondensacyjny kocioł grzewczy UltraGas 400D firmy Homal z zamkniętą komorą spalania
jest istniejąca wentylacja nawiewno – wywiewna grawitacyjna.
Wentylacja nawiewna:
Do doprowadzenia powietrza z zewnątrz wykorzystany będzie istniejący kanał
wentylacyjny typu „Z” o wymiarach 30 x 25 cm. Przekrój kanału nawiewnego wnosi 750
cm2. Kanał ten wyprowadzony jest do pomieszczenia kotłowni do wysokości 0,3 m nad
posadzką.
Wentylacja wywiewna:
Jako wywiew wykorzystany będzie istniejący przewód wentylacji grawitacyjnej
o wym. 14 x 14 cm
Projektowana wentylacja w pomieszczeniu kotłowni spełnia wymogi zawarte w PN74/B-0343.
Odprowadzenie spalin:
Dla odprowadzenia spalin i poboru powietrza do spalania wykorzystany zostanie
istniejący przewód spalinowy o wymiarach 40 x 40 cm. Odprowadzenie spalin poprzez
przewód spalinowy o średnicy DN 300 mm wprowadzony w istniejący komin. Pozostały
przekrój komina zostanie wykorzystany do doprowadzenia powietrza do spalania poprzez
włączony do przewodu kominowego przewód powietrzny Dn 150 mm. Od tak wykonanego
kanału powietrze do kaŜdego z kotła doprowadzić rurą o średnicy DN 110 mm.
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
5
AMINTEC
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
Pracownia Projektowa mgr inŜ. Anna Majtyka
10. Wytyczne wykonawcze.
− Instalację wewnętrzną gazu naleŜy wykonać zgodnie z wymogami Rozporządzenia
Ministra Infrastruktury z dn. 15 czerwca 2002r. w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie / Dz. U. z 2002r. Nr 75 poz. 690
z późn zm. / oraz " Warunkami technicznymi dla instalacji gazowych "
− Do budowy instalacji stosować wyłącznie materiały i urządzenia dopuszczone do
stosowania w budownictwie (art. 10 Prawa budowlanego)
− Kurki gazowe muszą posiadać atest IGNIG w Krakowie i być dopuszczone do
stosowania w OZG,
− Roboty w obrębie szafki redukcyjno pomiarowej naleŜy wykonać szczególnie starannie
aby nie uszkodzić zainstalowanych urządzeń ( gazomierza)
− Wszelkie prace prowadzić zgodnie z obowiązującymi przepisami BHP.
11. Informacja BIOZ
11.1 Zakres robót.
Zakres
robót
obejmuje
wykonanie
wewnętrznej
instalacji
gazowej
dla
modernizowanej kotłowni w budynku Zespołu Szkół w Tarnowcu gm. Tarnów
Kolejność realizacji:
-
Odłączenie zasilania instalacji przez zamknięcie kurka głównego.
-
OpróŜnienie istniejącej instalacji z gazu,
-
Wykonanie zmian w instalacji wg projektu budowlanego "Instalacja gazowa dla
kotłowni"
-
Wykonanie prób szczelności instalacji gazowej.
-
Odbiór przez mistrza kominiarskiego poprawności podłączenia odbiorników gazowych
do kanału spalinowego i wentylacyjnych
11.2 Wykaz istniejących obiektów budowlanych
Istniejący budynek w którym wykonywane są instalacje: elektryczna, wodociągowa
i kanalizacyjna oraz centralnego ogrzewania.
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
6
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
11.3
AMINTEC
Pracownia Projektowa mgr inŜ. Anna Majtyka
Wskazanie dotyczące przewidywanych zagroŜeń występujących podczas realizacji
robót budowlanych, określające skalę i rodzaje zagroŜeń oraz miejsce i czas ich
występowania.
Przy budowie wewnętrznej instalacji gazowej naleŜy zwrócić uwagę na
skrzyŜowania instalacji gazowej z istniejącą instalacją elektryczną. Przy wystąpieniu takich
skrzyŜowań naleŜy stosować przepisy zawarte w rozporządzeniu Ministra Infrastruktury
z dn. 15.06.2002 r (Dz.U. z 2002 Nr 75 poz. 690 z późn zm.) w sprawie warunków jakim
powinny odpowiadać budynki i ich usytuowanie oraz warunkami technicznymi odbiorowymi
instalacji gazu.
Na podstawie wykazu robót zamieszczonych w Rozporządzeniu Ministra Infrastruktury z dn.
23.06.2003 w sprawie Informacji BIOZ ( Dz. U. z 2003. Nr 120 poz. 1126 ) nie stwierdzono
występowania robót budowlanych mogących spowodować wystąpienie zagroŜeń.
11.4 Wymagania wobec pracowników i kadry kierowniczej.
Wszyscy pracownicy zatrudnieni podczas budowy muszą posiadać aktualne badania
stwierdzające brak przeciwwskazań do wykonywania robót na powierzonych im
stanowiskach pracy oraz odpowiednie do wykonywanych prac szkolenia w zakresie
przepisów bezpieczeństwa i higieny pracy. W szczególności
pracownicy oraz kadra
kierownicza zatrudnieni przy wykonywaniu prac szczególnie niebezpiecznych wykopach,
a takŜe przy uŜyciu materiałów niebezpiecznych oraz w pobliŜu sieci gazowych
i elektrycznych, muszą być zapoznani z ogólnymi zasadami bezpieczeństwa i higieny pracy
na tych stanowiskach, co potwierdza się świadectwem ukończenia odpowiedniego szkolenia
w tym zakresie. Szkolenia takie powinny być zlecone jednostkom specjalizującym się w ich
wykonywaniu. Za dokonane szkolenia pracowników oraz kadry kierowniczej na budowie
w zakresie BHP odpowiada pracodawca.
Budowę naleŜy zapatrzeć w ogólną instrukcję BHP, z którą naleŜy zapoznać wszystkich
pracowników na budowie oraz w tablicę informacyjną budowy z wyszczególnionymi
numerami telefonów alarmowych.
Wszystkie prace związane z zakresem projektu instalacji wewnętrznej gazu naleŜy wykonać
zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano- montaŜowych"
oraz zgodnie z wymogami Rozporządzenia Ministra Infrastruktury z dn. 15 czerwca 2002r
w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. z 2002r. Nr 75, poz. 690 z późn. zm.)
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
7
AMINTEC
33-101 Tarnów, ul. Norwida 11
tel./fax 014 633 19 11, 0692 684 939
11.5
Pracownia Projektowa mgr inŜ. Anna Majtyka
Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie
− przed przystąpieniem do realizacji naleŜy uprzątnąć miejsca w których wykonywane
będą roboty,
− wyznaczyć miejsce na składowanie rur, kształtek, armatury oraz sprzętu tak
aby nie
utrudniały prowadzenia robót,
− roboty wykonywać za pomocą sprzętu sprawnego technicznie stosując środki ochrony
osobistej (kaski, okulary ochronne, rękawice, maski lub okulary spawalnicze).
− butle gazowe zabezpieczyć przed przewróceniem się (np. zastosować wózek na butle)
oraz przed działaniem promieni słonecznych.
− istniejąca droga dojazdowa nie moŜe być zastawiona pojazdami uniemoŜliwiającymi
szybką ewakuację.
− na placu budowy zapewnić zaplecze socjalne dla pracowników w tym wydzielony
i oznakowany punkt pierwszej pomocy oraz rozmieścić w widocznych oznakowanych
miejscach
środki
gaśnicze.
Maszyny
i urządzenia elektryczne
zabezpieczyć
przeciwporaŜeniowo.
PB: Instalacja wewnętrzna gazu dla kotłowni w budynku Zespołu Szkół w Tarnowcu
8
