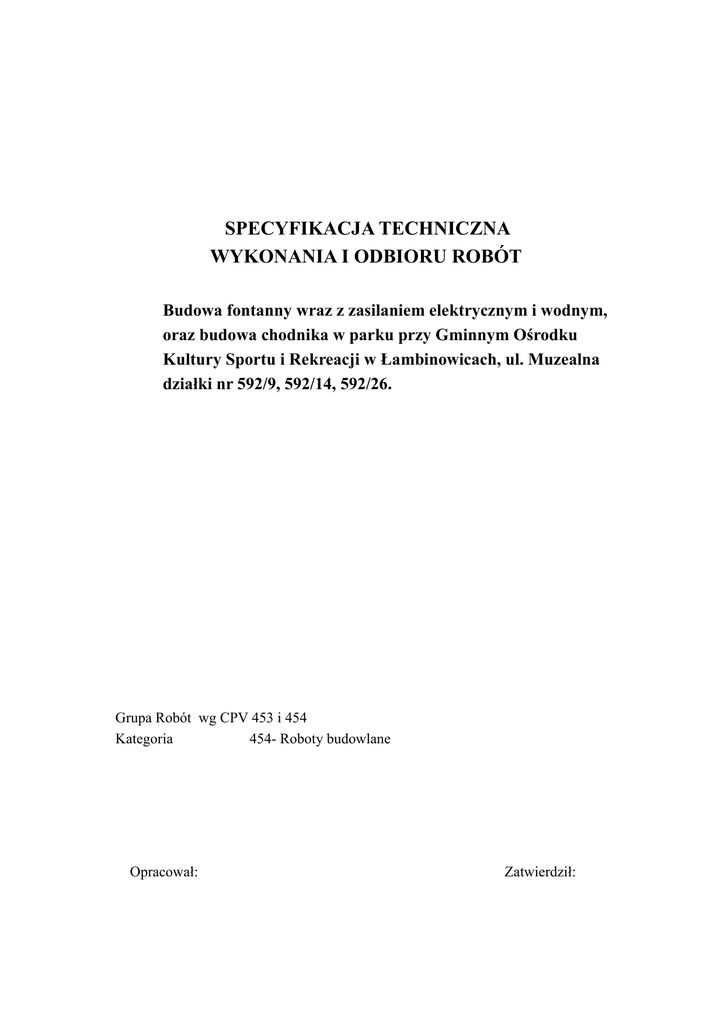

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT

SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU ROBÓT
Budowa fontanny wraz z zasilaniem elektrycznym i wodnym,
oraz budowa chodnika w parku przy Gminnym Ośrodku
Kultury Sportu i Rekreacji w Łambinowicach, ul. Muzealna
działki nr 592/9, 592/14, 592/26.
Grupa Robót wg CPV 453 i 454
Kategoria
454- Roboty budowlane
Opracował:
Zatwierdził:
SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT
Dla robót budowlano- montażowych nr 1
1. Wstęp.
1.1.Przedmiot ST.
Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące :
Budowy fontanny wraz z zasilaniem elektrycznym i wodnym, oraz budowa chodnika w parku
przy Gminnym Ośrodku Kultury Sportu i Rekreacji w Łambinowicach, ul. Muzealna
działki nr 592/9, 592/14, 592/26.
1.2.Zakres stosowania ST.
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy
przy realizacji robot wymienionych w punkcie 1.1.
1.3.Przedmiot i zakres robót remontowych.
Przedmiotem zamówienia jest
wykonanie robót polegających na:
Budowie fontanny wraz z zasilaniem elektrycznym i wodnym, oraz budowa chodnika w
parku przy Gminnym Ośrodku Kultury Sportu i Rekreacji w Łambinowicach, ul. Muzealna
działki nr 592/9, 592/14, 592/26.
Zakres robót remontowych:
I. ROBOTY BUDOWLANE:
1. Roboty budowlane w zakresie budowy fontanny i fosy.
Na projektowanym terenie budowy fontanny należy usunąć humus, wykonać wykop
głębokości 80 cm. Zięmię z wykopu oraz humus należy rozplantować po terenie parku.
W wykopie wykonać podbudowę z kruszywa łamanego zagęszczonego mechanicznie
grubości 40 cm, na podbudowie z kamienia wykonać podbudowę z piasku zagęszczonego
mechanicznie grubości 40 cm. Na wykonanej podbudowie z kruszyw należy wykonać
płytę fundamentową betonową fontanny grubości 20 cm z betonu B-20.
W dnie wykonywanej płyty betonowej należy zamontować przed wykonaniem elementy
dopływowe wody ze stali nierdzewnej, oraz przepusty wodoodporne dla instalacji
elektrycznej podświetlania fontanny. Fosę przelewową fontanny wykonać na podbudowie
z piasku zagęszczanego mechaniczniegr, 15 cm. Fundament i ściany fosy wykonać z betonu
B-20. Wykonaną fosę należy odizolować od fundamentu fontanny np. dwuwarstwową
izolacją elastyczną typu AQUAFIN 2K firmy Schomburg. Na styku z fundamentem
fontanny dodatkowo wklieć taśmę uszczelniającą. Całą powierzchnię wykonanej fosy
należy zaizolować np. dwuwarstwową izolacją elastyczną typu AQUAFIN 2K firmy
Schomburg. W dnie wykonanej fosy należy zamontować kolnę bazaltową z odpływem.
Na wykonanym fundamencie betonowym fontanny należy zamocować obramowanie
z elementów granitowych wysokości 45 cm, grubości 20 cm zakotwionych do fundamentu
poprzez klejenie klejem epoksydowym, wodoodpornym. Elementy granitowe obramowaniagranit o strukturze łamanej.
Na fundamencie betonowym należy zamocować nad wykonanymi dopływami 3 kolumny
bazaltowe, częściowo polerowane jako główny element fontanny. Kżda kolumna bazaltowa
przed montażem powinna mieć wykonany otwór dopływowy dla wody o średnicy 40 mm.
Całość prac należy wykonywać zgodnie z PT.
2. Roboty budowlane w zakresie budowy chodników.
Wykonać korytowanie pod warstwy konstrukcyjne chodników nowych gł. 40 cm. Ziemię z
wykopu przewieźć na teren parku i rozplantować. Wykonać warstwę odsączająca z piasku gr
10 cm., zagęszczaną mechanicznie, następnie podbudowę górną z kruszyw łamanych gr. 15
cm, zagęszczaną mechanicznie. Wykonać ławy betonowe z oporem na podbudowie z piasku
zagęszczanego gr. 10 cm. Ławy należy wykonać z betonu B-15. Na wykonanych ławach
zamontować obrzeża granitowe grubości 6 cm, wysokości 15 cm. Na wykonanej podbudowie
ułożyć nawierzchnię z kostki granitowej o wymiarach 9/11 cm na podsypce cementowopiaskowej grubości 5 cm. Wykonaną nawierzchnię z kostki zaspoinować miałem bazaltowym.
Wykonaną nawięrzchnię zagęścić zagęszczarką płytową.
Całość prac należy wykonywać zgodnie z PT.
3. Roboty budowlane w zakresie instalacji elektrycznej.
W pomieszczeniu technicznym fontanny należy zainstalować nową tablicę rozdzielczą
naścienną T-Fo WXL 3x24 z drzwiczkami metalowymi zamykanymi na klucz produkcji
Fael. Zasilanie nowej rozdzielni należy przeprowadzić przewodem YDY 5x4,0 mm2
prowadzonym w listwie PCV z rozdzielni istniejącej w biurze. W nowej rozdzielni ależy
zamontować wyłączniki nadprądowe oraz wyłącznik różnicowo-prądowy zgodnie z PT.
Na zewnątrz pomieszczenia należy wykonać wykop wąskoprzestrzenny do budowanej
fontanny. Na dnie wykopu na warstwie piasku należy ułożyć przewód typu YKY 3x4,0 mm2
do zasilania oświetlenia fontanny. Po ułożeniu przewodu założyć folię ochronną i wykop
zasypać. Zamontowaną tablicę należy uziemić z istniejącymi przewodami wodnokanalizacyjnymi przewodem typu Lyżo 25mm2 układanym w rurce śr. 20,0 mm pod tynkiem.
Z zamontowanej tablicy T-Fo ułożyć przewód typu YDY 5x1,5,0 mm2 do zasilania pompy
odprowadzającej na tynku i częściowo w rurce PCV w posadzce, oraz przewody typu YDY
3x1,5,0 mm2 do zasilania pomp i kasety sterowniczej . Przewody typu YDY 3x1,5,0 mm2
należy ułożyć na tynku.
W niecce fontanny należy zamontować 4 reflektory typu LED RGB podwodne IP68.
System sterujący kierujący pracą urządzeń fontanny powinien zapewnić:
− automatyczne załączanie i wyłączanie pomp fontanny,
− automatyczne załączanie i wyłączanie oświetlenia fontanny,
− automatyczne sterowanie filtacją wody,
− zabezpieczenie urządzeń przed suchoobiegiem.
Po wykonaniu instalacji i po dokonaniu podłączenia urządzeń należy wykonać wymagane
przepisami wszystkie niezbędne pomiary elektryczne.
Całość prac należy wykonywać zgodnie z PT.
3. Roboty budowlane w zakresie instalacji wodno-kanalizacyjnej.
Z pomieszczenia technicznego wykonać przebicia przez ścianę do wyprowadzenia rur do
zasilania wodą fontanny i odbioru wody z fosy. Wykonać wykopy pod przyłącze do fontanny,
na dnie wykopu wykonać podbudowę z zagęszczonej pospólki grubości 10 cm. Na
podbudowie należy przewody typu PE śr. 25 mm do zasilania 3 sekcji z zaworami
umieszczonymi w dyszach fontanny. Od wykonanej fosy ułożyć rurę PCV śr 110,0 mm do
odprowadzania wody. Po wykonaniu montażu rur i wykonania podłączeń do zamontowanych
urządzeń należy wykonać zasypkę piaskową na rurach, wykonać niezbędne próby
szczelności, uczczelnić przejścia przez ścianę. Zasypać wykop ziemią, resztę ziemi z wykopu
rozplantować po terenie parku.
W pomieszczeniu technicznym fontanny należy zainstalować zbiornik ze stali nierdzewnej
o pojemności 1000,0 litrów zaopatrzony we wszystkie niezbędne dopływy i odpływy.
W zbiorniku zamontować pływak uzupełniający stan wody, czujnik stanu wody
zabezpieczający przed suchoobiegiem pomp.
W zbiorniku zamontować sito przegradzające o grubości oczek 3,0 mm. Zasilanie zbiornika
w wodę wykonać rurą stalową ocynkowaną fi 32,0 mm wpiętą trójnikiem do istniejącej sieci
wodnej w piwnicy. W pomieszczeniu technicznym należy zainstalować pompy zasilające
fontannę typu np. Cr 20 Grundfoss 380, mocy 1,5 kW, wydajności 20m3/h, ciśnieniu 1,5 bara.
Dodatkowo do oczyszczania wody należy zainstalować filtr piaskowy z zaworem czterodrogowym o wydajności 4,0 m3/h, z odpływem popłuczyn do kanalizacji napędzany pompą
o mocy 0,5 kW.
Wszystkie elementy metalowe zasilania fonntanny typu rozdzielacze, zawory, uchwyty, śruby
elementy mocujące muszą być wykonane ze stali nierdzewnej.
Całość prac należy wykonywać zgodnie z PT.
1.4. Wyszczególnienie i opis prac towarzyszących i robót tymczasowych.
Nie przewiduje się.
1.5. Informacje o terenie budowy.
1.5.1 Lokalizacja budowy:
Teren parku należący do Gminnego Ośrodka Kultury Sportu i Rekreacji
w Łambinowicach, ul. Muzealna.
1.5.2.
Organizacja robót budowlanych.
Prace prowadzone będą na terenie parku
Przekazanie placu budowy odbędzie się na podstawie Protokołu przekazania. Prace wykonywane będą
w obiekcie czynnym, w związku z czym roboty budowlane mogą być
prowadzone w godzinach pracy obiektu lub w dni wolne od pracy ( godziny pracy - od 7.00 do 22.00 ).
1.5.3 Odpowiedzialność Wykonawcy.
- Wykonawca jest odpowiedzialny za zniszczenia i uszkodzenia wynikłe na skutek jego
działalności w obrębie budynku GOKSiR oraz terenu przyległego i jest zobowiązany do
ich usunięcia na własny koszt,
- Wykonawca jest zobowiązany do utrzymania czystości w obrębie i sąsiedztwie
prowadzonych prac,
- Wykonawca ponosi odpowiedzialność za sprzęt i materiały budowlane składowane
na terenie budowy.
- Wszelkie zanieczyszczenia oraz szkody wynikłe na skutek działalności Wykonawcy
zostaną przez niego usunięte niezwłocznie.
1.5.4
Warunki bezpieczeństwa pracy.
Wykonawca jest odpowiedzialny za zorganizowanie i realizację prac zgodnie
z obowiązującymi przepisami BHP i przeciwpożarowymi.
1.5.5
Zaplecze dla potrzeb Wykonawcy.
Zaplecze budowy Wykonawca zorganizuje w przekazanych Protokołem przekazania
pomieszczeniach lub poza budynkiem, na terenie będącym we władaniu dyrekcji GOKSiR
we wskazanym miejscu. Inwestor wskaże Wykonawcy punkt poboru wody, energii oraz
miejsce ustawienia kontenera na śmieci.
1.6
Zakres robót budowlanych wg CPV
45110000-1
45233200-1
45262300-4
45310000-3
45330000-9
2
Roboty w zakresie burzenia i rozbiórki obiektów budowlanych, roboty ziemne
Roboty w zakresie różnych nawierzchni
Betonowanie
Roboty w zakresie instalacji elektrycznych
Hydraulika i roboty sanitarne
Wymagania dotyczące właściwości wyrobów budowlanych.
Wszystkie materiały użyte do budowy muszą być dopuszczone do obrotu i stosowania
Na terenie kraju. Materiały i wyroby zastosowane do wykonania planowanego remontu muszą
posiadać stosowne certyfikaty, aprobaty i atesty ( decyzje) jednostek certyfikujących lub być zgodne z PN
przenoszącymi europejskie normy zharmonizowane.
Odpowiednie warunki transportu i przechowywania materiałów zapewni Wykonawca.
3
Wymagania dotyczące sprzętu i maszyn niezbędnych do wykonania robót.
Nie precyzuje się.
4
Wymagania dotyczące środków transportu.
Samochód samowyładowczy do wywozu ziemi.
5
Wymagania dotyczące wykonania robót budowlanych.
Roboty budowlano-montażowe należy wykonywać zgodnie z technologią podaną w przedmiarze robót,
dokumentacji technicznej pn. ,, Projekt budowlano-wykonawczy zagospodarowania parku przy
Gminnym Ośrodku Kultury Sportu i Rekreacji w Łambinowicach, ul. Muzealna”.
6
Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót
budowlanych w nawiązaniu do dokumentów odniesienia.
W trakcie trwania czynności odbiorowych Wykonawca dostarczy Zamawiającemu dokumenty
dotyczące zastosowanych materiałów budowlanych ( aprobaty, certyfikaty, atesty).
Zamawiający dokona odbioru tych materiałów, które są zgodne z materiałami przedstawionymi
w ofercie.
7
Wymagania dotyczące właściwości wyrobów budowlanych.
Wszystkie materiały użyte do budowy muszą być dopuszczone do obrotu i stosowania
Na terenie kraju. Materiały i wyroby zastosowane do wykonania planowanej budowy muszą
posiadać stosowne certyfikaty, aprobaty i atesty ( decyzje) jednostek certyfikujących lub być zgodne z PN
przenoszącymi europejskie normy zharmonizowane.
Odpowiednie warunki transportu i przechowywania materiałów zapewni Wykonawca
12
Odbiór robót
12.1 Odbiór jakościowy.
Odbiór jakościowy robót nastąpi w oparciu o obowiązujące normy budowlane ( a w przypadku
ich braku w oparciu o karty technologiczne producentów materiałów ) określające sposób
wykonywania prac oraz dopuszczalne tolerancje i odchyłki od standardu. Wszystkie roboty
budowlano-montażowe należy wykonywać zgodnie z ,, Warunkami technicznymi wykonania
robót budowlano – montażowych” wydanych przez Ministerstwo Gospodarki Przestrzennej
i Budownictwa, a opracowanych przez Instytut Techniki Budowlanej oraz instrukcjami
szczegółowymi dla poszczególnych systemów budowlanych. W przypadku stwierdzenia usterek
lub odstępstw od norm lub kart technologicznych, Inwestor wyznaczy dodatkowy termin ich
usunięcia wynoszący 3 dni robocze. W przypadku nie usunięcia przez Wykonawcę usterek
i odstępstw w tym terminie, Inwestor zacznie naliczać kary umowne za nieterminową
realizację prac.
12.2 Odbiór ilościowy.
Odbiór ilościowy robót będzie podstawą do ustalenia wartości zrealizowanych przez Wykonawcę
Prac. Wykonawca przedstawi Inwestorowi książkę obmiaru robót. Po jej sprawdzeniu przez
Inwestora, Wykonawca na podstawie książki obmiaru sporządzi kosztorys powykonawczy.
Sprawdzony i zatwierdzony kosztorys powykonawczy będzie podstawą do wystawienia faktury.
13. Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących.
Nie przewiduje się wystąpienia robót tymczasowych i prac towarzyszących.
14. Dokumenty odniesienia.
Podstawą wykonania robót jest przedmiar robót i dokumentacja techniczna pn.
,, Projekt budowlano-wykonawczy zagospodarowania parku przy Gminnym Ośrodku Kultury Sportu
i Rekreacji w Łambinowicach ul. Muzealna”.
