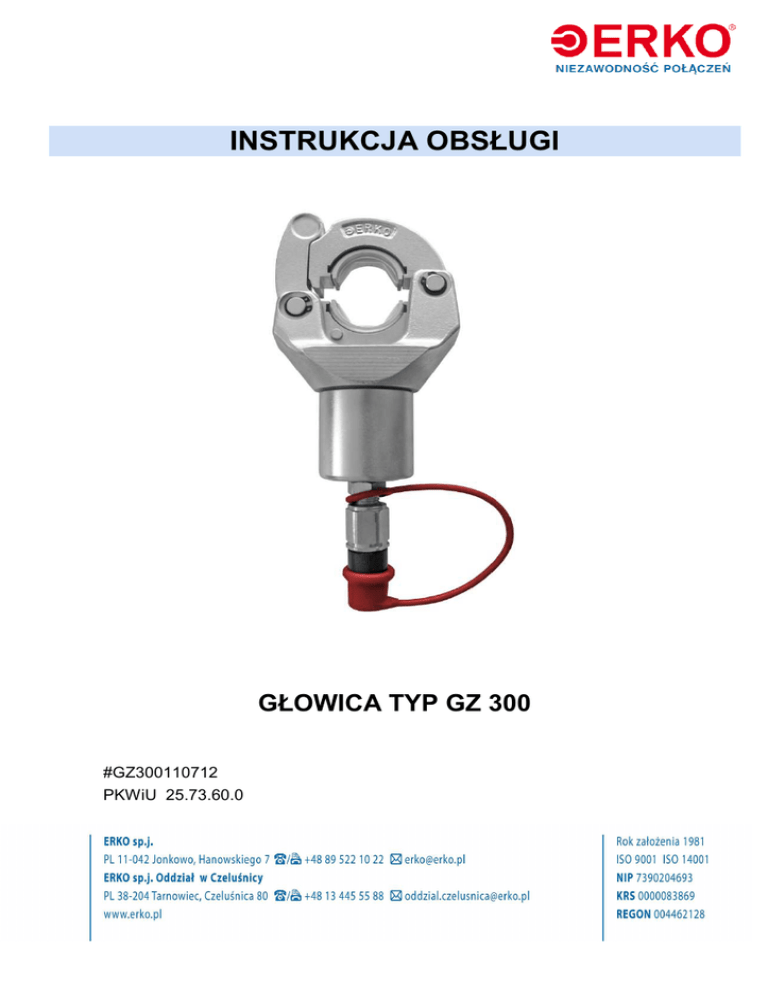

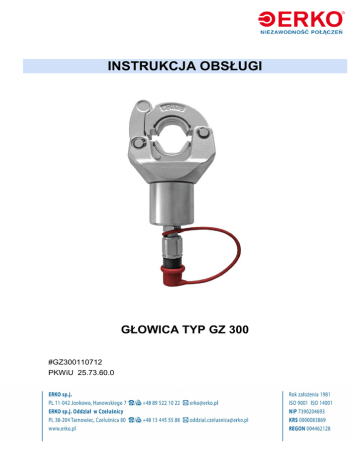

GZ300 Instrukcja obsługi głowicy

INSTRUKCJA OBSŁUGI
GŁOWICA TYP GZ 300
#GZ300110712
PKWiU 25.73.60.0
Dziękujemy za zakup naszego urządzenia.
Prosimy o uważne przeczytanie instrukcji użytkowania oraz zaleceń eksploatacyjnych.
SPIS TREŚCI
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
ZASTOSOWANIE....................................................................................................2
DANE TECHNICZNE ..............................................................................................2
OPRZYRZĄDOWANIE ...........................................................................................2
OBSŁUGA ................................................................................................................3
4.1.
DOBÓR MATRYC ...........................................................................................3
4.2.
ZMIANA MATRYC ZACISKOWYCH ............................................................5
4.3.
ZACISKANIE KOŃCÓWEK I ŁĄCZNIKÓW.................................................5
4.4.
FORMOWANIE PRZEWODÓW SEKTOROWYCH
ALUMINIOWYCH – NA OKRĄGŁO............................................................7
CZĘŚCI ZAMIENNE................................................................................................8
KONSERWACJA I ZALECENIA EKSPLOATACYJNE..................................10
SERWIS ..................................................................................................................11
UTYLIZACJA .........................................................................................................11
WARUNKI GWARANCJI .....................................................................................12
KARTA GWARANCYJNA ...................................................................................14
_Toc303170778
* Firma ERKO sp.j. zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych
wynikających z modernizacji wyrobów.
Strona 1
Przystępując do pracy należy zapoznać się z instrukcją obsługi
oraz BHP.
1.
ZASTOSOWANIE
Głowica hydrauliczna GZ 300 współpracuje z pompą hydrauliczną H700 oraz agregatami
hydraulicznymi AH 500 i AH 550. Jest przeznaczona do:
zaciskania końcówek i złączek rurowych miedzianych na żyłach kabli i przewodów o
2
przekrojach od 6 do 300 mm
zaciskania końcówek i złączek rurowych aluminiowych o przekrojach od 16 do 240
2
mm ,
2
zaciskania końcówek oczkowych z izolacją i bez o przekrojach 10 -120mm
2
zaciskania końcówek tulejkowych z izolacją i bez izolacji o przekrojach 25 -185 mm
2.
DANE TECHNICZNE
Masa (bez szczęk)
2,6 kg
Nacisk
79,2 kN
Długość
235 mm
Max. ciśnienie
630 bar
Wyposażona w szybkozłącze Typ PT i dostarczona w kasecie metalowej 19.
3.
OPRZYRZĄDOWANIE
Głowica współpracuje z matrycami typu:
Typ
szczęki
Zastosowanie
Zakres
2
[mm ]
do zaciskania końcówek i łączników rurowych miedzianych:
6-300
do zaciskania końcówek i łączników rurowych aluminiowych:
16-240
ZA
do zaciskania końcówek oczkowych Cu bez izolacji
10-120
ZE
do zaciskania końcówek oczkowych Cu w izolacji
10-120
ZT
do zaciskania końcówek tulejkowych z izolacją i bez izolacji
25-185
ZF
do formowania na okrągło sektorowych żył aluminiowych
16-240
ZS
Strona 2
4.
OBSŁUGA
4.1.
DOBÓR MATRYC
ZS
ZA
ZE
ZT
Tulejkowe TA,TE
Oczkowe,
aparatowe, wtykowe
wg DIN
KOE, KNE
9
10
12
14
16
18
20
22
23
28
Oczkowe,
aparatowe, wtykowe
wg DIN
KOA, KNA, KWA
12
12
14
16
18
22
22
25
28
32
Rurowe Al.
grubościenne
ARG, ALG, AFG
6
7
8
10
12
14
16
18
19
22
23
25
30
Rurowe Al.
Cienkościenne ARC,
ALC
Rurowe miedziane
pozostałe KCS,
KCS45, KCS90,
KLA, KLS, KLR,
KLT, KLX, LY, KLB
6
8
10
12
14
16
18
20
22
25
28
32
2
6 mm
2
10 mm
2
16 mm
2
25 mm
2
35 mm
2
50 mm
2
70 mm
95 mm2
120 mm2
150 mm2
185 mm2
240 mm2
300 mm2
10 mm2
16 mm2
25 mm2
35 mm2
50 mm2
70 mm2
95 mm2
2
120 mm
10 mm2
16 mm2
25 mm2
35 mm2
50 mm2
70 mm2
95 mm2
120 mm2
25 mm2
35 mm2
50 mm2
70 mm2
2
95 mm
120 mm2
Rurowe Al. wg DIN
AR, AS, ALD,ACL,
ACB,ACK AC,AFD
Rurowe miedziane
wg DIN KCR, KCL
KC45, KC90, KCM,
KLP, KLN,
RODZAJ KOŃCÓWKI, ŁĄCZNIKA
Przekrój przewodu
Matryce
Rodzaj
Końcówki
Tab. 1. WYRÓŻNIK GNIAZDA
12
14
16
18
20
22
25
28
30
10
16
25
35
50
70
95
120
10
16
25
35
50
70
95
120
25
35
50
70
95
120
150 mm2
185 mm2
150
185
Strona 3
Cecha (wyróżnik gniazda) wybita na matrycach ZS wskazuje przybliżoną średnicę
zewnętrzną końcówki w mm.
Tab.2. Dobór matryc typu ZS
Matryce ZS oznaczone są wyróżnikiem. Wyróżnik określa w przybliżeniu średnicę zewnętrzną
końcówki.
Matryce ZS należy dobierać wg tabeli:
Typ
Wyróżnik
szczęki
6
Typ końcówek - przekrój
Rurowe
miedziane wg
DIN KCR,
KC45, KC90,
KCL, KLP,
KLN,
Rurowe miedziane
pozostałe KCS,
KCS45, KCS90,
KLA, KLS, KLR,
KLT, KLX, KLY,
KLB
10
6
Rurowe Al. wg
DIN
AR, AS, ASD,
ALD, AFD,
AC, ACK,
ACB,
Rurowe Al.
grubościenne
ARG, ALG,
AFG
10
7
16
16
10
25
25
12
35
35
16;25
35
16
14
50
50
35
50
25
16
70
70
50
70
35
18
95
95
70
95
50
120
70
150
95
8
16
9
ZS
Rurowe Al.
cienkościenne
ARC, ALC,
120
19
20
120
22
150
150
95; 120
185
23
25
185
28
240
240
185
150
185
300
30
32
25
300
240
150
185
240
- Komplet rozszerzony ZS/K – 17 rozmiarów
- Komplet podstawowy ZS do końcówek wg normy DIN – 12 rozmiarów
Strona 4
120
4.2. ZMIANA MATRYC ZACISKOWYCH
W celu zmiany matryc zaciskowych nie ma konieczności otwierania głowicy. Należy wycisnąć
przycisk poz.1 do momentu uzyskania odczuwalnego oporu i wypchnąć matryce (rys. 1). W
taki sam sposób postępujemy przy wymianie matryc zarówno z wkładki (poz. 3) jak i z górnej
części głowicy (poz. 4).
Zamontowanie matryc polega na wsunięciu wybranego wyróżnika we wkładkę (poz. 3) i część
górną głowicy (poz. 4), bez konieczności wciskania przycisku (poz. 1). Wsuwane matryce
zostaną samoczynnie zablokowane w momencie osiągnięcia odpowiedniej pozycji,
gwarantującej unieruchomienie matrycy w głowicy.
Kierunek
wysuwania matryc
Kierunek
wsuwania matryc
Wciśnięty przycisk
zwalniający
Rys. 1. Zmiana matryc.
4.3.
ZACISKANIE KOŃCÓWEK I ŁĄCZNIKÓW
Dobrać właściwą dla przewodu końcówkę (przewód przed zaciśnięciem powinien
mieć możliwie minimalny luz w cylindrycznej części końcówki lub łącznika).
- Dobrać właściwą dla zaciskanej końcówki i przekroju przewodu matrycę zaciskową.
- Usunąć izolację z przewodu bądź linki, na długości pozwalającej na wsunięcie
przewodu do cylindrycznej części końcówki lub łącznika.
- Wcisnąć przewód do dna części cylindrycznej końcówki lub łącznika.
- Upewnić się czy głowica jest poprawnie zamknięta i nie ulegnie otworzeniu podczas
zaciskania.
- Zacisnąć końcówkę (łącznik), do momentu zejścia się matryc lub zadziałania zaworu
przelewowego napędu.
- W celu uzyskania prawidłowego połączenia należy:
-
Dotyczy końcówek i łączników rurowych zaciskanych matrycami ZS. Postępować
zgodnie z naniesionymi oznaczeniami na części rurowej końcówki. W przypadku braku
oznaczeń na końcówce (łączniku) należy, wykonać możliwie maksymalną ilość
zaprasowań zachowując odstępy pomiędzy zaprasowaniami (Rys. 2a i 2b).
Zaprasowanie końcówki rozpocząć od patki (odcisk I) i kontynuować w kierunku
przewodu (odcisk II i III). Zaprasowanie łącznika rozpocząć od środkowej jego części
(odcisk I) i kontynuować w kierunku przewodu.
Dotyczy końcówek zaciskanych matrycami ZA. Umieścić końcówkę pomiędzy
Strona 5
matrycami tak, by po wykonaniu zaprasowania uzyskać odcisk na walcowej części
końcówki po środku złącza lutowanego lub naprzeciw złącza lutowanego (Rys. 2c).
Dotyczy końcówek tulejkowych zaciskanych matrycami ZT. Wykonać tak
zaprasowanie końcówki tulejkowej by ukształtować przekrój trapezowy na całej długości
tulejki (Rys.2d). Połączenie takie uzyskuje pełną wytrzymałość na przewodach dopiero
po przykręceniu końcówki i przewodu do szyny śrubą.
Dotyczy końcówek oczkowych w izolacji zaciskanych matrycami ZE. Umieścić
końcówkę pomiędzy matrycami tak by patka była w pozycji równoległej do powierzchni
matryc. Wykonać jeden zacisk.
a)
b)
c)
d)
Rys.2.
Sposób zaprasowywania a) końcówka rurowa b) łącznik rurowy
c) końcówka oczkowa d) końcówka tulejkowa.
Strona 6
4.4.
FORMOWANIE PRZEWODÓW SEKTOROWYCH ALUMINIOWYCH – NA
OKRĄGŁO
-
Umieścić matryce formujące typu ZF w głowicy (postępować jak ze szczękami ZS)
Wprowadzić odizolowaną żyłę aluminiową pomiędzy szczęki (Rys. 3)
Obcisnąć żyłę (pierwszy odcisk).
W przypadku formowania na okrągło przekręcić żyłę o kąt 90° i obcisn ąć ją
ponownie.
Powtarzać operację formowania przesuwając się w kierunku końca przewodu do
całkowitego uformowania żył.
90O
120O
Matryce
zaciskowe
Rys.3. Formowanie sektorowych żył Al na okrągło.
Strona 7
5.
CZĘŚCI ZAMIENNE
Rys. 4. Budowa głowicy GZ 300.
Lp.
1
2
3
4
5
6
7
8
9
10
Ilość
1
1
1
1
1
1
1
1
2
1
Nazwa elementu
Głowica
Pierścień
Pierścień
Sprężyna
Szybkozłącze
Osłona
Cylinder
Tłok
Śruba
Wkładka kpl.
Nr. zamówieniowy części
GZ300-01
HUTR_GP6500400-C380
HUTR_PSK200400-T46N
GZ300-06
PT-00
PT_OSLONA
GZ300-04
GZ300-03
NEZS_WNI-M5-16-8.8-OC
GZ300-05-A
Tab. 3. Lista części głowicy GZ 300.
Strona 8
Rys. 5. Budowa głowicy.
Lp.
1
2
3
4
5
6
7
8
Ilość
1
2
1
4
1
1
2
1
Nazwa elementu
Łącznik
Sworzeń
Ucho
Pierścień
Ucho
Sprężyna
Wkręt
Sprężyna
Nr. zamówieniowy części
GZ300-01-03
GZ300-01-04
GZ300-01-01-A
NEZO_PZ-10
GZ300-01-02
GZ300-01-05-A
NEZS_BI-M4-10W-CZ
GZ300-01-06-A
Tab. 4. Lista części głowicy.
Strona 9
6.
KONSERWACJA I ZALECENIA EKSPLOATACYJNE
Głowica hydrauliczna GZ 300 jest zbudowana zgodnie ze współczesnym stanem
techniki, z zachowaniem przepisów bezpieczeństwa. Jednakże narzędzie może doprowadzić
do stanów zagrożenia bezpieczeństwa, jeżeli będzie użytkowane przez osoby
nieprzeszkolone, w sposób niewłaściwy lub niezgodny z przeznaczeniem. Zagrożeń
bezpieczeństwa można uniknąć poprzez użytkowanie narzędzia zgodnie z zaleceniami i tym
samym przedłużyć czas użytkowania.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Przed przystąpieniem do pracy należy:
a. sprawdzić stan techniczny,
b. sprawdzić poprawność jej połączenia z pompą (szybkozłącze musi „zaskoczyć”, a
pierścień szybkozłącza PM obrócić się zabezpieczając szybkozłącze przed
przypadkowym rozpięciem w czasie pracy),
c. sprawdzić poprawność zamontowania matryc zaciskowych,
d. upewnić się, że obrabiane elementy są w stanie beznapięciowym.
W przypadku zasilania urządzenia agregatem hydraulicznym, niedopuszczalne
jest jego włączenie w czasie przeprowadzania prac manipulacyjnych (montaż i
demontaż elementów, ustawianie obrabianych przedmiotów).
Uruchomienie
agregatu
powinno
nastąpić
po
zakończeniu
prac
przygotowawczych i upewnieniu się, czy nie występuje niebezpieczeństwo
uszkodzenia ciała.
Nie wysuwać popychacza przy braku matryc zaciskowych w głowicy.
Stosować właściwe matryce do określonego rodzaju końcówek i przekroju przewodu
(dobór matryc – Tabela 1)
Zaprasowywać końcówki do momentu zetknięcia się szczęk lub zadziałania zaworu
przelewowego w pompie.
W czasie użytkowania głowicy należy smarować okresowo sworznie głowicy. W
zależności od obciążenia, zaleca się konserwację raz na tydzień, przy pracy jedno
zmianowej (ok. 40h/tydzień). Wraz ze wzrostem intensywności obciążenia, należy
stosownie zwiększyć częstotliwość smarowania.
Należy
chronić
urządzenie
przed
wpływami
atmosferycznymi,
korozją,
zanieczyszczeniami oraz uszkodzeniami mechanicznymi.
Należy utrzymywać szybkozłącze w czystości, gdyż mogą się przez nie dostać do
obiegu zanieczyszczenia powodujące uszkodzenie pompy i urządzeń współpracujących
lub przecieki szybkozłącza.
Pracę należy wykonywać w odpowiednim ubraniu roboczym z zastosowaniem środków
ochrony indywidualnej.
W czasie wykonywania pracy nie wolno wkładać w przestrzeń roboczą innych
przedmiotów niż te, do których jest przeznaczone narzędzie, jak również palców, rąk i
innych części ciała.
Prace należy wykonywać z zachowaniem ostrożności.
Strona
10
13.
14.
7.
Po zakończeniu pracy należy zwrócić uwagę, czy został spuszczony olej z układu.
Zabronione jest pozostawione urządzenia pod obciążeniem.
Niedopuszczalne jest używanie narzędzia niesprawnego, lub podejrzanego o
niesprawność do momentu usunięcia jej przyczyny.
SERWIS
Firma ERKO zapewnia pełny serwis gwarancyjny i pogwarancyjny.
8.
UTYLIZACJA
Po zakończeniu okresu eksploatacji poszczególne elementy narzędzia należy poddać
utylizacji lub recyklingowi zgodnie z obowiązującymi przepisami.
“Zgodnie z przepisami Ustawy z dnia 29 lipca 2005r. o ZSEiE zabronione jest umieszczanie
łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.
Użytkownik, chcąc pozbyć się sprzętu elektronicznego lub elektrycznego, jest obowiązany do
oddania go do punktu zbierania zużytego sprzętu.
Powyższe obowiązki ustawowe zostały wprowadzone w celu ograniczenia ilości odpadów
powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia
odpowiedniego poziomu zbierania, odzysku i recyklingu. W sprzęcie nie znajdują się składniki
niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.”
Strona
11
9. WARUNKI GWARANCJI
Szanowny Kliencie!
Dziękujemy za okazanie nam zaufania i zakup naszego produktu. Informujemy, że na
zakupiony przez Państwa produkt udzielana jest 12 miesięczna gwarancja, liczona od daty
zakupu. W ramach obowiązywania gwarancji będą usuwane nieodpłatnie wszystkie usterki
pod warunkiem, że spowodowane zostały wadami produkcyjnymi bądź technicznymi produktu
oraz gdy urządzenie było użytkowane zgodnie z przeznaczeniem i z wymogami zawartymi w
instrukcji obsługi. Prosimy o zapoznanie się ze szczegółowymi warunkami gwarancji
podanymi w Karcie Gwarancyjnej.
9.1. Gwarancja stanowi zobowiązanie producenta zwanego dalej Gwarantem do
nieodpłatnego usunięcia wad fizycznych narzędzia zaistniałych w okresie 12 miesięcy
licząc od daty sprzedaży.
9.2. Niniejsza karta gwarancyjna wraz z reklamowanym produktem oraz kopią dowodu
zakupu (faktura zakupu) jest dowodem przysługującej gwarancji. Gwarant żąda okazania
kopi dowodu zakupu (faktury zakupu) przy rozpatrywaniu zgłoszenia reklamacyjnego.
9.3. Niniejsza gwarancja nie obejmuje narzędzi, w których uszkodzenia powstały na skutek:
• niewłaściwej lub niestarannej obsługi, eksploatacji niezgodnej z przeznaczeniem lub
w wyniku niewiedzy użytkownika,
• mechanicznego uszkodzenia produktu powstałego wskutek niewłaściwego
przechowywania, transportu lub nie wykonania przewidzianych zabiegów
konserwacyjnych,
• mechanicznego uszkodzenia produktu powstałego w wyniku przeciążenia i
wywołanych nim wad,
• naturalnego zużycia będącego konsekwencją użytkowania narzędzia w trakcie
prawidłowej eksploatacji,
• napraw dokonanych przez osoby do tego nieupoważnione,
• czynności konserwacyjno-naprawczych wykonanych przez użytkownika w wyniku,
których wada powstała,
• działania siły wyższej (ulewa, pożar, powódź, wyładowania atmosferyczne, itp.),
• używania nieoryginalnych części zamiennych bądź stosowania materiałów innych niż
zalecane przez producenta, przeznaczonych do używania z danym produktem.
9.4. Zakresem ochrony gwarancyjnej nie są objęte: czynności związane z montażem,
uruchomieniem, konserwacją, przewidziane w instrukcji obsługi do wykonania, których
użytkownik jest zobowiązany we własnym zakresie i na własny koszt.
9.5. Uprawnienia z tytułu gwarancji nie obejmują prawa użytkownika do domagania się
zwrotu utraconych zysków bądź szkód spowodowanych wadliwym działaniem
urządzenia.
9.6. Wybór sposobu usunięcia wady należy do Gwaranta, który może usunąć usterkę
poprzez: naprawę/ wymianę części uszkodzonej lub wymianę całego narzędzia.
Niezależnie od sposobu usunięcia wady gwarancja trwa dalej, przedłużona o czas
Strona
12
usuwania wady przez gwaranta. W razie wymiany urządzenia lub jego części na nowe
bądź jego naprawy w ramach gwarancji, gwarancja biegnie na nowo w odniesieniu
odpowiednio do urządzenia lub jego części.
9.7. W przypadku uznania reklamacji za uzasadnioną Gwarant zobowiązuje się do naprawy
urządzenia lub jego uszkodzonej części w ciągu 14 dni od daty jego dostarczenia. Jeśli
usunięcie wady, z powodu jej skomplikowania wymaga znacznego nakładu pracy lub
wymaga zamówienia części zamiennych z zagranicy, termin ten ulega stosownemu
przedłużeniu, przy czym gwarant dołoży należytej staranności, aby usunąć wadę, w
możliwie najkrótszym terminie nieprzekraczającym 30 dni od daty zgłoszenia reklamacji.
9.8. Gwarant określa szczegółowe zasady gwarancji w Karcie Gwarancyjnej. Pod niniejszymi
warunkami kupujący składa podpis, który świadczy o zaakceptowaniu postanowień, co
skutkuje zawarciem umowy przez strony.
9.9. W razie sprzedaży urządzenia w okresie trwania umowy gwarancyjnej uprawnienia
wynikające z gwarancji przechodzą na nabywcę. Użytkownik traci uprawnienia z tytułu
gwarancji w przypadku:
• stwierdzenia samowolnych wpisów lub poprawek w karcie gwarancyjnej dokonanych
przez osobę nieuprawnioną,
• stwierdzenie przez Gwaranta lub Sprzedawcę dokonania samowolnych zmian
konstrukcyjnych bądź regulacji nieprzewidzianych w instrukcji obsługi,
• użytkowania narzędzia od momentu, gdy uszkodzenie stało się widoczne.
Postępowanie reklamacyjne:
1.
W przypadku reklamacji użytkownik ma obowiązek dostarczenia wadliwego urządzenia
wraz z niniejszą kartą gwarancyjną, kopią dowodu zakupu i krótkim opisem
stwierdzonych uszkodzeń (wad) w oryginalnym opakowaniu.
2.
Użytkownik dostarcza reklamowany wyrób na swój koszt i ryzyko do miejsca jego
zakupu lub do autoryzowanego serwisu ERKO.
3.
Reklamujący zobowiązuje się dostarczyć czyste i kompletne urządzenie.
4.
W przypadku uznania reklamacji ERKO dostarcza na swój koszt naprawiony wyrób do
pierwotnego miejsca sprzedaży lub po uzgodnieniu do innej lokalizacji.
Strona
13
10. KARTA GWARANCYJNA
*Pieczęć dystrybutora
*Data sprzedaży, pieczęć i podpis sprzedawcy
*Nazwa urządzenia-Typ
*Nr fabryczny
*KJ
Głowica hydrauliczna
Typ GZ 300
* Bez wypełnienia zaznaczonych rubryk karta gwarancyjna jest nieważna!
PRZEBIEG NAPRAW GWARANCYJNYCH
Data przyjęcia
do naprawy
Data naprawy
Opis naprawy, wymienione części
Pieczęć serwisu, podpis
* Zapoznałem(am) się z warunkami gwarancji
Zakłady Metalowe ERKO R. Pętlak sp. J. Bracia Pętlak
ul. Hanowskiego 7; 11-042 Jonkowo
Tel./fax +48 89 512 92 73
e-mail: [email protected], http://www.erko.pl
Strona
14
…………………………………………………
Podpis Klienta
