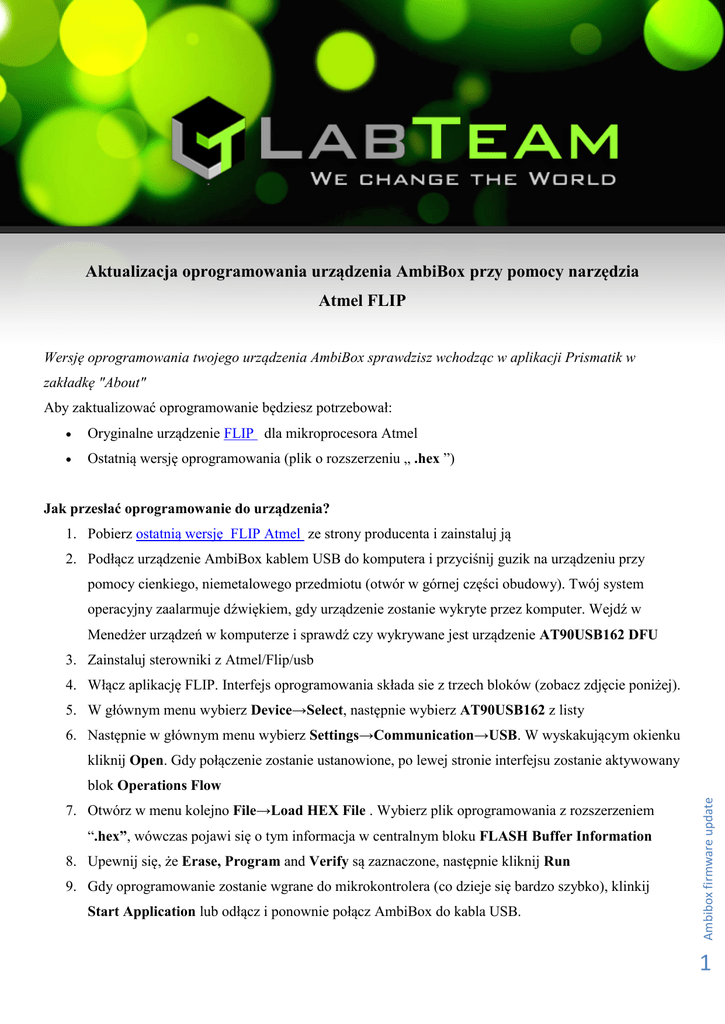

Aktualizacja oprogramowania urządzenia AmbiBox przy pomocy narzędzia
Atmel FLIP
Wersję oprogramowania twojego urządzenia AmbiBox sprawdzisz wchodząc w aplikacji Prismatik w
zakładkę "About"
Aby zaktualizować oprogramowanie będziesz potrzebował:

Oryginalne urządzenie FLIP dla mikroprocesora Atmel

Ostatnią wersję oprogramowania (plik o rozszerzeniu „ .hex ”)
Jak przesłać oprogramowanie do urządzenia?
1. Pobierz ostatnią wersję FLIP Atmel ze strony producenta i zainstaluj ją
2. Podłącz urządzenie AmbiBox kablem USB do komputera i przyciśnij guzik na urządzeniu przy
pomocy cienkiego, niemetalowego przedmiotu (otwór w górnej części obudowy). Twój system
operacyjny zaalarmuje dźwiękiem, gdy urządzenie zostanie wykryte przez komputer. Wejdź w
Menedżer urządzeń w komputerze i sprawdź czy wykrywane jest urządzenie AT90USB162 DFU
3. Zainstaluj sterowniki z Atmel/Flip/usb
4. Włącz aplikację FLIP. Interfejs oprogramowania składa sie z trzech bloków (zobacz zdjęcie poniżej).
5. W głównym menu wybierz Device→Select, następnie wybierz AT90USB162 z listy
6. Następnie w głównym menu wybierz Settings→Communication→USB. W wyskakującym okienku
kliknij Open. Gdy połączenie zostanie ustanowione, po lewej stronie interfejsu zostanie aktywowany
7. Otwórz w menu kolejno File→Load HEX File . Wybierz plik oprogramowania z rozszerzeniem
“.hex”, wówczas pojawi się o tym informacja w centralnym bloku FLASH Buffer Information
8. Upewnij się, że Erase, Program and Verify są zaznaczone, następnie kliknij Run
9. Gdy oprogramowanie zostanie wgrane do mikrokontrolera (co dzieje się bardzo szybko), klinkij
Start Application lub odłącz i ponownie połącz AmbiBox do kabla USB.
