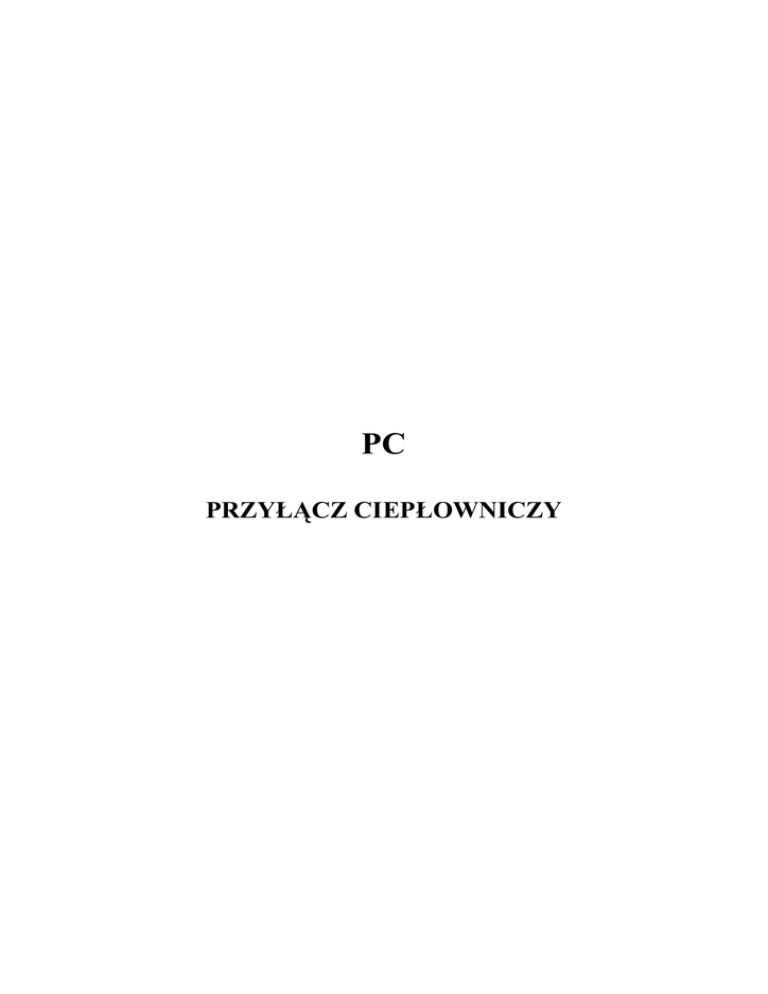

PRZYŁĄCZ CIEPŁOWNICZY

PC
PRZYŁĄCZ CIEPŁOWNICZY
SPIS TREŚCI
A) OPIS TECHNICZNY
1.Podstawa opracowania
2.Przedmiot i zakres opracowania
3.Bilans ciepła
4.Opis projektowanego przyłącza
5.Przekroczenie ul. Warszawskiej
6.Rurociągi izolacja termiczna, obudowa
7.Roboty ziemne
8.Roboty instalacyjne
9.Odwodnienie odpowietrzenie armatura odcinająca
10.Kolizje
11.System alarmowy
12.Uwagi końcowe
13. Zestawienie materiałów
B) ZAŁĄCZNIKI
Z1.Warunki techniczne na budowę przyłącza i węzła ciepłowniczego dla budynku Centrum
Kulturalnego –Oświatowo -Artystycznego przy ulicy Warszawskiej 29 w Kozienicach. Znak
ZEC.7053/7/12 z dn. 01.06.2012r.
C) CZĘŚĆ RYSUNKOWA:
Lp
TYTUŁ
(Tytuł rysunku)
Data edycji
projektu
Nr rysunku:
1. Projekt zagospodarowania terenu- ZKUPSUT
2.
3.
4.
5.
6.
NR 85/2013 z dn. 2013.03.06 Skala 1:500
Profil podłuŜny skala 1:100/500
Schemat montaŜowy 1:500
Szczegół przejścia rur preizolowanych pod
ul. Warszawską
Studzienka na zawory preizolowane
Schemat instalacji alarmowej
Data wprowadzenia zmiany
03.2013
Numer zmiany
PC-01
PC-02
PC-03
PC-04
PC-05
PC-06
Firma Projektowo – Budowlana PRO-INSTAL Maciej Cisowski
2
OPIS TECHNICZNY
1. Podstawa opracowania.
plan zagospodarowania terenu 1:500
zapewnienie dostawy czynnika grzewczego oraz warunki techniczne przyłączenia do
miejskiej sieci ciepłowniczej
opracowań branŜowych instalacyjnych określających poszczególne bilanse potrzeb
cieplnych
wytyczne producenta rur preizolowanych
norma PN-EN 1394: 2006 Projektowanie i budowa sieci ciepłowniczych z systemu
preizolowanych rur zespolonych
obowiązujących norm i przepisów.
•
•
•
•
•
•
2. Przedmiot i zakres opracowania.
Przedmiotem niniejszego opracowania jest projekt wykonawczy przyłącza
ciepłowniczego dla inwestycji p.t.
„BUDOWA CENTRUM KULTURALNO-ARTYSTYCZNEGO WRAZ Z INSTALACJAMI
WEWN. (WOD-KAN, C.O., WENTYLACJA MECH., KLIMATYZACJA, ODDYMIANIE,
ELEKTRYCZNE, SŁABOPRĄDOWE) ORAZ PARKINGIEM PODZIEMNYM,
ZJAZDEM, MIEJSCAMI POSTOJOWYMI, INSTALACJAMI WEW. POZA
BUDYNKOWYMI (KAN. SANIT., KAN. DESZCZOWEJ, WLZ, KAN TELETECH.)
WRAZ Z ROZBIÓRKĄ OBIEKTÓW HANDLOWYCH
ADRES INWESTYCJI:
CENTRUM KULTURALNO - ARTYSTYCZNE,
Kozienice, ul. Warszawska, gmina Kozienice, woj. mazowieckie,
DZ. NR 2511, 2510/1, 6855, 2523, J.EWID. 140705_4 KOZIENICE MIASTO, OBRĘB NR
004.”
Dostawę ciepła projektuje się w oparciu o wysokoparametrową sieć ciepłowniczą 2xDn125
3. Bilans ciepła i średnice rurociągów.
Zapotrzebowanie ciepła budynku wynosi:
L.p.
1
2
3
Rodzaj instalacji
Instalacja C.O.
Instalacja C.W.U
Instalacja CIEPŁA
TECHNOLOGICZNEGOdla wentylacja
mechanicznej
Razem
Zapotrzebowanie ciepła
[kW]
213,0
40,0
306,0
Parametry
[0C]
90/70-zmienne
55-60- stałe
90/70- zmienne
519,0
Firma Projektowo – Budowlana PRO-INSTAL Maciej Cisowski
3
Ilość wody grzewczej w zimie przy parametrach 135/70oC, wynosi G= 6,80 m3/h. Dla
powyŜszego przepływu średnica rurociągów przyłącza powinna wynosić 2x Dn65 (76,1/140),
R=42,0 Pa/m, v=0, 51m/s.
4. Opis projektowanego przyłącza.
Przebieg przyłącza cieplnego przedstawiono na rysunku „projekt zagospodarowania terenu”.
Średnica rur preizolownych przyłącza 2x Dn65 (76,1/140) . Przyłącz zostanie wpalony do
sieci ciepłowniczej preizolowanej 2xDn125. Przyłącz cieplny zaprojektowano w technologii
rur preizolowanych bezpośrednio układanych w gruncie. Przyłącz ciepłowniczy
wprowadzony zostanie bezpośrednio do pomieszczenia wymiennikowni w budynku.
Odpowietrzenie przyłącza będzie realizowane za pomocą zaworów preizolowanych
zlokalizowanych w studzience na początku przyłącza. Odwodnienie w projektowanem węźle
cieplnym. Przejście przyłącza przez ścianę wymiennikowni zabezpieczone za pomocą
gumowego pierścienia uszczelniającego (tuleja ścienna).
5. Przekroczenie ul. Warszawskiej
Przyłącz ciepłowniczy w miejscu przekroczenia ul. Warszawskiej –droga krajowa nr 79,
naleŜy wykonać metodą przewiertu bez naruszania konstrukcji jezdni z zastosowaniem rury
ochronnej na całej długości jezdni. W pierwszej kolejności wykonać tymczasowe komory
startową i odbiorczą. Przy kopaniu komory startowej naleŜy odpowiednio zabezpieczyć kable
energetyczne i telekomunikacyjne poprzez podwieszenie.
Projektuje się wykonać przewiertem sterowanym z zastosowaniem rury przewiertowej
osłonowej stalowej o średnicy Dz=219,1x10,0, Dw=199,1mm. Długość rury ochronnej
12,0m. Rurę przewodową wprowadzić do rury osłonowej na płozach Integra typ BR
wysokość 25mm, wyposaŜonych w rolki ułatwiające wprowadzenie rury przewodowej do
osłonowej. Płozy w rozstawie max. co 1,5m, po dwie płozy na początku i końcu w odległości
0,15m od krawędzi rury osłonowej. Końce rur osłonowej zamknąć z wykorzystaniem manszet
uszczelniających Integra.
Przejście pod ul. Warszawską proponuje się wykonać z jednej sztangi rury preizolowanej w
przypadku dostępności sztangi rury preizolowanej o długości 14,0m. W rurze ochronnej nie
zaleca się zaistnienia połączenia rur preizolowanych (mufy).
Lokalizacja tymczasowych komór przewiertowych pokazano na schemacie
montaŜowym.
6. Rurociągi izolacja termiczna i obudowa.
Przyłącz cieplny projektuje się z rur preizolowanych ze standardową grubością izolacji
termicznej. Rura preizolowana składa się z trzech integralnych części:
● rury stalowej ze stali atestowanej bezszwu P235GH wg PN-EN-10216-2
● sztywna pianka poliuretanowa (PUR), spieniona cyklopentanem, spełniającej wymogi
funkcjonalne zgodnie z normą PN-EN 253
● zewnętrznej rury osłonowej wykonanej z polietylenu HDPE zgodnie z PN-EN 253
Rura zewnętrzna wykonana jest z twardego polietylenu duŜej gęstości i zapewnia ona
skuteczną ochronę pianki i rury stalowej przed wilgocią i uszkodzeniami mechanicznymi.
Firma Projektowo – Budowlana PRO-INSTAL Maciej Cisowski
4
Na załomach i odgałęzieniach projektowanego przyłącza zastosować poduszki
kompensacyjne pianowe z odpowiednim poszerzeniem wykopów.
Zastosować mufy termokurczliwe z podwójnym uszczelnieniem i korkami wtapianymi,
sieciowane, do zalewania pianką.
7. Roboty ziemne.
Przyłącz preizolowany naleŜy układać bezpośrednio w wykopie. Oś wykopu naleŜy wytyczyć
geodezyjnie w oparciu o sytuację i schemat sieci. Dno wykopu naleŜy dokładnie oczyścić i
wyrównać zachowując spadki zgodnie z załączonym profilem. Na dnie wykopu wykonać
podsypkę z piasku min 10cm wolnego od ostrych kamieni i innych przedmiotów mogących
uszkodzić osłonową rurę zewnętrzną. Maksymalna wielkość ziaren < 16 mm. W miejscach
przewidywanego mufowania wykop naleŜy poszerzyć. Po zamontowaniu rur
orazsprawdzeniu, jakości ich połączeń i szczelności naleŜy je przysypać 20 cm warstwą
piasku i zagęścić a następnie zasypać gruntem rodzimym do poziomu projektowanego i
istniejącego terenu. W odległości 20cm powyŜej rur układa się taśmy ostrzegawcze.
Zagęszczenie warstwy zewnętrznej od poziomu 20cm powyŜej rur wykonać moŜna przy
pomocy wibratora płytowego o maksymalnym nacisku płyty równym 100 kPa.
8. Roboty instalacyjne.
8.1. Łączenie rur.
Rury naleŜy łączyć przez spawanie zgodnie z zaleceniami producenta rur. Po wykonaniu
robót spawalniczych naleŜy dokonać sprawdzenia ich, jakości poprzez wykonanie próby
radiograficznej spawów. Ponadto wykonać próbę wodną na ciśnienie 2,4MPa. Po
przeprowadzonej próbie moŜna przystąpić do zakładania muf.
9. Odwodnienie odpowietrzenie i armatura odcinająca.
Odpowietrzenie przyłącza będzie realizowane za pomocą zaworów preizolowanych
zlokalizowanych w studzience na początku przyłącza. Odwodnienie w projektowanym węźle
cieplnym.
10. Kolizje
Występuje skrzyŜowanie rurociągów preizolowanych z kablami energetycznymi, kablami
telekomunikacyjnymi, siecią wodociągową , kanalizacją deszczową, gazem gA150. Na sieci
gazu gA150 w miejscu skrzyŜowania z projektowanym przyłączem CO naleŜy zainstalować
rurę ochronną dwudzielną.
Przyłącz prowadzony jest pod ulicą Warszawską. Roboty ziemne w rejonie istniejącego
uzbrojenia winny być prowadzone systemem ręcznym pod nadzorem jego uŜytkownika.
Odkryte, w trakcie wykonywania robót ziemnych, sieci uzbrojenia podziemnego naleŜy
zabezpieczyć, aby nie dopuścić do ich uszkodzenia, przełamań itp. W przypadku kolizji z
rzędnymi wysokościowymi przyjętymi w projekcie wezwać na teren budowy projektanta
celem uzgodnienia korekty usytuowania proj. ciepłociągu.
11. System alarmowy – wykrywanie uszkodzeń rurociągów
Firma Projektowo – Budowlana PRO-INSTAL Maciej Cisowski
5
Impulsowy system nadzoru elektronicznego słuŜy do wykrywania w rurociągach
preizolowanych wszelkich nieszczelności zarówno rur stalowych jak i zewnętrznego płaszcza
ochronnego z PCV. SłuŜą do tego urządzenia elektroniczne zwane detektorami usterek, które
- za pośrednictwem drutów miedzianych wtopionych w izolację z pianki poliuretanowej rur
preizolowanych i odpowiednio połączonych - są w stanie wykryć kaŜdą nieszczelność.
Wykryte przez detektory nieszczelności naleŜy następnie zlokalizować reflektometrem
będącym w posiadaniu zarówno producenta rur jak dostawcy ciepła.
Nadzór elektroniczny projektowanych sieci CO został tak pomyślany, aby mógł
współpracować z innymi sieciami preizolowanymi wyposaŜonymi w instalacje wykrywania
awarii , jak równieŜ z cyfrowym modułem komunikacyjnym MKgsm będącym w stanie
przekazywać informacje o stanie rurociągu do dostawcy ciepła.
Takie rozwiązanie umoŜliwia pracownikom obsługi kontrolowanie pracy projektowanych
rurociągów zarówno zdalnie (poprzez moduł komunikacyjny) ze stanowiska Dyspozytora
Mocy jak równieŜ miejscowo poprzez sprawdzenie stanu wyświetlaczy umieszczonych w
detektorze usterek.
12. Uwagi końcowe.
Całość robót związanych z realizacją sieci wykonać ściśle wg instrukcji producenta rur
preizolowanych. Roboty ziemne spawalnicze konstrukcyjne oraz odbiory wykonać zgodnie z
aktualnymi „Warunkami Technicznymi Wykonania i Odbioru Sieci Ciepłowniczych z Rur i
Elementów Preizolowanych Zeszyt 4 ” COBRTI INSTAL.
Opracował:
mgr inŜ. Maciej Cisowski
Firma Projektowo – Budowlana PRO-INSTAL Maciej Cisowski
6
13. Zestawienie materiałów
L.p. Nr elementu
Nazwa części
Ilość
System rur preizolowanych
1
Rura preizolowana sztywna, z atestowaną rurą przewodową
(gat.P235GH) bez szwu, średnica 76,1/140 - 12m z alarmem
impulsowym. Alternatywnie zamiast dwóch sztang 12m, dwie sztangi
14m w razie dostępności ,w celu uniknięcia mufy w rurze ochronnej.
4szt.
2
Rura preizolowana sztywna, z atestowaną rurą przewodową
(gat.P235GH) bez szwu, średnica76,1/140 - 6m z alarmem
impulsowym
4szt.
Trójnik preizolowany prostopadły Dn125/65 z alarmem
impulsowym, ponad standardowa izolacja cieplna średnicy
Dn125/250mm
2szt.
3
Zawór preizolowany kulowy odcinający Dn65 z dwoma zaworami
odpowietrzającymi firmy Naval lub DZT z alarmem impulsowym
2szt.
4
Kolano 90o preizolowane z rurą stalową giętą maszynowo średnica
76,1/140 , L=1m z z alarmem impulsowym
2szt.
5
Mufa termokurczliwa z podwójnym uszczelnieniem i korkami
wtapianymi, sieciowane, do zalewania pianką do średnicy rur
preizolowanych 139,7/250 ( ponad standardowa izolacja cieplna)
4szt
6
Mufa termokurczliwa z podwójnym uszczelnieniem i korkami
wtapianymi, sieciowane, do zalewania pianką do średnicy rur
preizolowanych 76,1/140
20szt
7
Przejście przez ścianę –pierścień uszczelniający Dz140
2szt.
8
Pokrywa końcowa Dz140
2szt.
9
Poduszka kompensacyjna pianowa 2000x1000mm
6szt.
10
Taśma ostrzegawcza
11
Piasek na podsypkę, obsypkę,
12
Pianka izolacyjna z agregatu
78mb.
Uwaga:
Wymagania dot. materiałów preizolowanych na budowę przyłącza
ciepłowniczego zgodne z załącznikiem NR01/ZEC/12
Pozostałe elementy przyłącza
13
Studzienka na zawory odcinające i odpowietrzające Ø 800
1szt.
14
Właz na studzienkę typu lekkiego Dn600
1szt.
15
Pierwszy zawór w wymiennikowni na zasileniu-zawór regulacyjny
Dn65mm
1szt.
16
Pierwszy zawór w wymiennikowni na powrocie- zawór odcinający
kulowy Dn65mm
1szt.
17
Zawory spustowe Dn32mm w wymiennikowni
2szt.
18
Rura osłonowa dwudzielna na gaz o średnicy Dn=150mm
4mb
Firma Projektowo – Budowlana PRO-INSTAL Maciej Cisowski
7
Przewiert pod ul. Warszawską
19
Rura ochrona stalowa grubościenna Dz=219,1x10,0mm,
Dw=199,1mm, zabezpieczona antykorozyjnie
2x12,0mb
20
Płozy firmy Integra typ ‘’BR’’, wysokość płozy 25mm.,
18kpl.
21
Manszety uniwersalne typu ‘’U’’ Dz=219,1mm
4szt
Elementy i urządzenia do systemu alarmowego wykrywającego
uszkodzenia rurociągów.
22
Łącznik ZPB
23
Puszka pomiarowa PPM
24
Tulejka zaciskowa BS-QU
25
Koszulka termokurczliwa BS-SRA
26
Przewód 2-Ŝyłowy ME2019K2
30
Przewód 4-Ŝyłowy ME2019TK4
31
Detektor usterek
32
Moduł komunikacyjny MKgsm
.
Firma Projektowo – Budowlana PRO-INSTAL Maciej Cisowski
8
