Forterra HSX - komunikaty o błędzie

Forterra HSX - komunikaty o błędzie

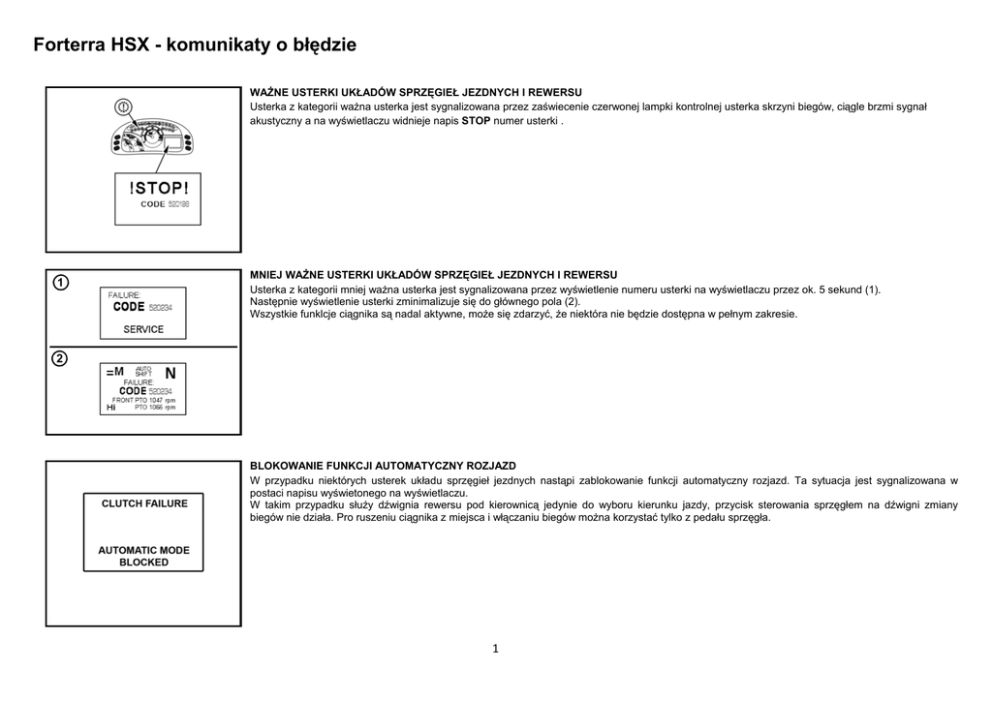

WAŻNE USTERKI UKŁADÓW SPRZĘGIEŁ JEZDNYCH I REWERSU
Usterka z kategorii ważna usterka jest sygnalizowana przez zaświecenie czerwonej lampki kontrolnej usterka skrzyni biegów, ciągle brzmi sygnał
akustyczny a na wyświetlaczu widnieje napis STOP numer usterki .
MNIEJ WAŻNE USTERKI UKŁADÓW SPRZĘGIEŁ JEZDNYCH I REWERSU
Usterka z kategorii mniej ważna usterka jest sygnalizowana przez wyświetlenie numeru usterki na wyświetlaczu przez ok. 5 sekund (1).
Następnie wyświetlenie usterki zminimalizuje się do głównego pola (2).
Wszystkie funklcje ciągnika są nadal aktywne, może się zdarzyć, że niektóra nie będzie dostępna w pełnym zakresie.
BLOKOWANIE FUNKCJI AUTOMATYCZNY ROZJAZD
W przypadku niektórych usterek układu sprzęgieł jezdnych nastąpi zablokowanie funkcji automatyczny rozjazd. Ta sytuacja jest sygnalizowana w
postaci napisu wyświetonego na wyświetlaczu.
W takim przypadku służy dźwignia rewersu pod kierownicą jedynie do wyboru kierunku jazdy, przycisk sterowania sprzęgłem na dźwigni zmiany
biegów nie działa. Pro ruszeniu ciągnika z miejsca i włączaniu biegów można korzystać tylko z pedału sprzęgła.
1
Kod
Nazwa usterki
Opis usterki
usunięcie usterki
Ważność
520192
Usterka przełącznika kierunku jazdy
Wadliwy przełącznik kierunku jazdy (rewersu)
Usterka przełącznika lub przewodu
STOP
520193
Zawór P2 zwarcie na zwarcie na masę
Wadliwy zawór do przodu P2 ( F )
Skontroluj zawór P2 /przewody kablowe
STOP
520194
Zawór P3 zwarcie na zwarcie na masę
Wadliwy zawór do tyłu P3 ( R )
Skontroluj zawór P3 /przewody kablowe
STOP
520195
Zawór P1 zwarcie na zwarcie na masę
Błąd wyłączenia sprzęgła do przodu
520197
Rezerwa
520198
Błąd wyłączenia sprzęgła do tyłu
520199
Błąd dolnej pozycji czujnika sprzęgła
Wyłącznik w dolej pozycji wskazuje niestandardową wartość
520200
Błąd górnej pozycji czujnika sprzęgła
Wyłącznik w górnej pozycji wskazuje niestandardową wartość
520201
Usterka wyłącznika sprzęgła
Wadliwy wyłącznik pedału sprzęgła
520202
Temperatura oleju skrzyni biegów wysoka
Temperatura oleju skrzyni biegów wysoka
Skontroluj zawór P1 /przewody kablowe
Wykonaj diagnostykę ciśnienia/skontroluj przewody
kablowe i czujnik ciśnienia
Rezerwa
Wykonaj diagnostykę ciśnienia/skontroluj przewody
kablowe i czujnik ciśnienia
Usterka mechaniczna konieczna ponowna kalibracja
pedału
Usterka mechaniczna konieczna ponowna kalibracja
pedału
Usterka mechaniczna konieczna wymiana czujnika
pedału sprzęgła
Pozostaw do ostygnięcia, skontroluj czujnik
temperatury oleju
STOP
520196
Wadliwy zawór P1 (PTO)
Wadliwa funkcja zaworu P2 lub wyłącznika ciśnieniowego do
przodu
Rezerwa
Wadliwa funkcja zaworu P3 lub wyłącznika ciśnieniowego do
przodu
Temperatura oleju dla kalibracji niska
Podgrzej powyżej (50°C) i wykonaj kalibrację
usterka
Wartość kalibracyjna sprzęgła do przodu mała
Wykonaj nową kalibrację
usterka
rezerwa
STOP
usterka
usterka
usterka
usterka
520204
Temperatura dla kalibracji jest niska (poniżej
50°C)
Wartość kalibracyjna sprzęgła do przodu mała
520205
Wartość kalibracyjna sprzęgła do przodu duża
Wartość kalibracyjna sprzęgła do przodu duża
Wykonaj nową kalibrację
usterka
520206
Wartość kalibracyjna sprzęgła do tyłu mała
Wartość kalibracyjna sprzęgła do tyłu mała
Wykonaj nową kalibrację
usterka
520207
Wartość kalibracyjna sprzęgła do tyłu duża
Wartość kalibracyjna sprzęgła do tyłu duża
Wykonaj nową kalibrację
usterka
Wartość kalibracyjna ładowania wstępnego
sprzęgła do przodu mała
Wartość kalibracyjna ładowania wstępnego
sprzęgła do przodu duża
Wartość kalibracyjna ładowania wstępnego
sprzęgła do tyłu mała
Wartość kalibracyjna ładowania wstępnego
sprzęgła do tyłu duża
Wykonaj nową kalibrację
usterka
Wykonaj nową kalibrację
usterka
Wykonaj nową kalibrację
usterka
Wykonaj nową kalibrację
usterka
Wykonaj nową kalibrację
usterka
Zwarcie na + lub odłączony czujnik
usterka
Zwarcie na GND lub niskie napięcie
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
520203
520212
Ogólny błąd kalibracji
520213
Czujnik temperatury odłączony
520214
Czujnik temperatury zwarcie
520215
Czujnik temperatury poza zakresem
520216
Czujnik pozycji pedału sprzęgła odłączony
Wartość kalibracyjna ładowania wstępnego sprzęgła do
przodu mała
Wartość kalibracyjna ładowania wstępnego sprzęgła do
przodu duża
Wartość kalibracyjna ładowania wstępnego sprzęgła do tyłu
mała
Wartość kalibracyjna ładowania wstępnego sprzęgła do tyłu
duża
Właściwe zapisanie nie powiodło się wartość/wartości poza
zakresem
Odłączony czujnik temperatury oleju przekładniowego
Zwarcie w układzie czujnika temperatury oleju
przekładniowego
Wartość czujnika temperatury oleju przekładniowego poza
zakresem
Czujnik pedału sprzęgła odłączony
520217
Czujnik pozycji pedału sprzęgła zwarcie
Zwarcie w układzie pedału sprzęgła
520208
520209
520210
520211
STOP
2
Kod
Nazwa usterki
520218
Zawór P2 zwarcie na +12V
520219
Zawór P2 odłączony
520220
Zawór P3 zwarcie na +12V
520221
Zawór P3 odłączony
520222
Zawór P1 zwarcie na +12V
520223
Zawór P1 odłączony
520224
Zawór VM1 zwarcie lub przeciążenie
520225
Zawór VM1 odłączony lub zwarcie na +12V
520226
Zawór VB zwarcie lub przeciążenie
520227
Zawór VB odłączony lub zwarcie na +12V
520228
Zawór VM2 zwarcie lub przeciążenie
520229
Zawór VM2 odłączony lub zwarcie na +12V
520230
Zawór VUZD zwarcie lub przeciążenie
520231
Zawór VUZD odłączony lub zwarcie na +12V
520232
Zawór VCH zwarcie lub przeciążenie
520233
Zawór VCH odłączony lub zwarcie na +12V
520234
Zawór VPH zwarcie lub przeciążenie
520235
Zawór VPH odłączony lub zwarcie na +12V
520236
Zawór VUPD zwarcie lub przeciążenie
520237
Zawór VUPD odłączony lub zwarcie na +12V
520238
Zawór V1 zwarcie lub przeciążenie
520239
Zawór V1 odłączony lub zwarcie na +12V
Opis usterki
Zwarcie w układzie zaworu sprzęgła rewersu P2 ( F ) +12V
gałąź (akumulator +)
Zawór sprzęgła rewersu P2 ( F ) odłączony
Zwarcie zaworu sprzęgła rewersu P3 ( R ) na +12V
(akumulator +)
Zawór sprzęgła rewersu P3 ( R ) odłączony
Zwarcie w układzie zaworu P1 ( PTO ) na +12V gałąź
(akumulator +)
Zawór P1 ( PTO ) je odłączony
Zwarcie w układzie zaworu sprzęgła wzmacniacza momentu
obrotowego VM1 ( pierwsze sprzęgło wzmacniacza momentu
obrotowego) na masę
Zwarcie w układzie zaworu sprzęgła wzmacniacza momentu
obrotowego VM1 (pierwsze sprzęgło wzmacniacza momentu
obrotowego) na +12V gałąź (akumulatora +)
Zwarcie w układzie zaworu wzmacniacza momentu
obrotowego VB (hamulec wzmacniacza momentu
obrotowego) na masę
Zwarcie w układzie zaworu wzmacniacza momentu
obrotowego VB (hamulec wzmacniacza momentu
obrotowego) na +12V (akumulator+)
Zwarcie w układzie zaworu wzmacniacza momentu
obrotowego VM2 (drugie sprzęgło wzmacniacza momentu
obrotowego) na masę
Zwarcie w układzie zaworu wzmacniacza momentu
obrotowego VM2 (drugie sprzęgło wzmacniacza momentu
obrotowego) na +12V gałąź (akumulator+)
Zwarcie w układzie zaworu VUZD (tylnego mechanizmu
różnicowego) na masę
Zwarcie w układzie zaworu VUZD na +12V gałąź (akumulator
+)
Zwarcie w układzie zaworu VCH (obroty PTO 540/1000 rpm)
Zwarcie w układzie zaworu VCH (obroty PTO 540/1000 rpm)
na +12V gałąź (akumulator+)
Zwarcie w układzie zaworu przedniego mostu VPH
Zwarcie w układzie zaworu przedniego mostu VPH na +12V
gałąź (akumulator+)
Zwarcie w układzie zaworu VUPD (blokada przedniego
mechanizmu różnicowego) na kostru
Zwarcie w układzie zaworu VUPD (blokada przedniego
mechanizmu różnicowego) na +12V gałąź (akumulator+)
Zwarcie w układzie zaworu głównego V1
Zwarcie w układzie zaworu głównego V1 na +12V gałąź
(akumulator +)
3
usunięcie usterki
Ważność
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj czujnik/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Kod
Nazwa usterki
usunięcie usterki
Ważność
Skontroluj zawór/przewody kablowe
usterka
Skontroluj zawór/przewody kablowe
usterka
Pedał sprzęgła do krańcowej pozycji
usterka
Pedał sprzęgła do krańcowej pozycji
usterka
Skontroluj Ciśnienie/czujnik/przewody kablowe
STOP
Skontroluj Ciśnienie/czujnik/przewody kablowe
STOP
Brak ładowania akumulatora
Opis usterki
Zwarcie w układzie zaworu VL (zawór chłodzenia sprzęgła) na
masę
Zwarcie w układzie zaworu VL (zawór chłodzenia sprzęgła) na
+12V (akumulator+)
Pedał sprzęgła naciśnięty przy rpm powyżej 1200, dłużej niż
6s
Patrz 520242 dłużej niż 15s, lub 3x520242 w jednym drivecyklu
Usterka hydrostatycznego układu kierowniczego
Usterka w układzie powietrza sprężonego/niskie ciśnienie w
układzie
Usterka w układzie ładowania
520240
Zawór VL zwarcie lub przeciążenie
520241
Zawór VL odłączony lub zwarcie na +12V
520242
Naciśnięty pedał sprzęgła
520243
Ponownie naciśnięty pedał sprzęgła
520244
Usterka układu HSŘ
520245
Niskie ciśnienie powietrza
520246
Skontroluj Układ ładowania
usterka
520247
Smarowanie silnika
Usterka smarowania
Skontroluj ciśnienie/czujnik
STOP
520248
Zatkanie filtra powietrza silnika
Zatkany filtr powietrza
usterka
520249
Zużycie klocków hamulca na wał kardana
Zużycie klocków hamulca na wał kardana
520250
Przegrzanie silnika
Wartość temperatury silnika poza zakresem
520251
Siedzenie odłączone lub zwarcie na +12V
Odłączony wyłącznik siedzenia
Wymiana filtra/kontrola czujnika
Skontroluj okładzinę szczęki hamulcowej hamulca na
wał kardana
Pozostaw do ostygnięcia, skontroluj czujnik
temperatury
Skontroluj wyłącznik /przewody kablowe
520252
Siedzenie zwarcie
Zwarcie wyłącznika siedzenia na masę
Skontroluj wyłącznik/przewody kablowe
usterka
520253
Usterka czujnika przed sprzęgłem*
Usterka w układzie czujnika R1 (czujnik przed sprzęgłem)
Skontroluj Wyłącznik/pozycja czujnika
STOP-AUT
520254
Usterka czujnika za sprzęgłem*
Usterka czujnika zespolonego R2,R3 (czujnik za sprzęgłem)
STOP-AUT
520255
Błąd włączenia sprzęgła do przodu*
F usterka sprzęgła do przodu
520256
Błąd włączenia sprzęgła do tyłu*
R usterka sprzęgła do tyłu
520257
Zatkanie filtra oleju skrzyni biegów
Usterka czujnika momentu (czujnik na kole
zamachowym)
Usterka czujnika filtra oleju przekładniowego
Zatkany filtr oleju
Usterka w układzie czujnika momentu (czujnik na kole
zamachowym)
Wartość poza zakresem
Skontroluj Wyłącznik/pozycja czujnika
Usterka mechaniczna zaworu (P2) /wadliwy wyłącznik
ciśnieniowy
Usterka mechaniczna zaworu (P3)//wadliwy wyłącznik
ciśnieniowy
Wymiana filtra/kontrola czujnika
Skontroluj Czujnik/pozycja czujnika/przewody kablowe
usterka
Skontroluj czujnik/regulacja czujnika/przewody kablowe
usterka
520258
520259
W przypadku kodów usterek nie oznaczonych stopniem ważności STOP-AUT następuje wyłączenie automatycznej funkcji skrzyni biegów.
4
usterka
usterka
usterka
STOP-AUT
STOP-AUT
usterka
5
