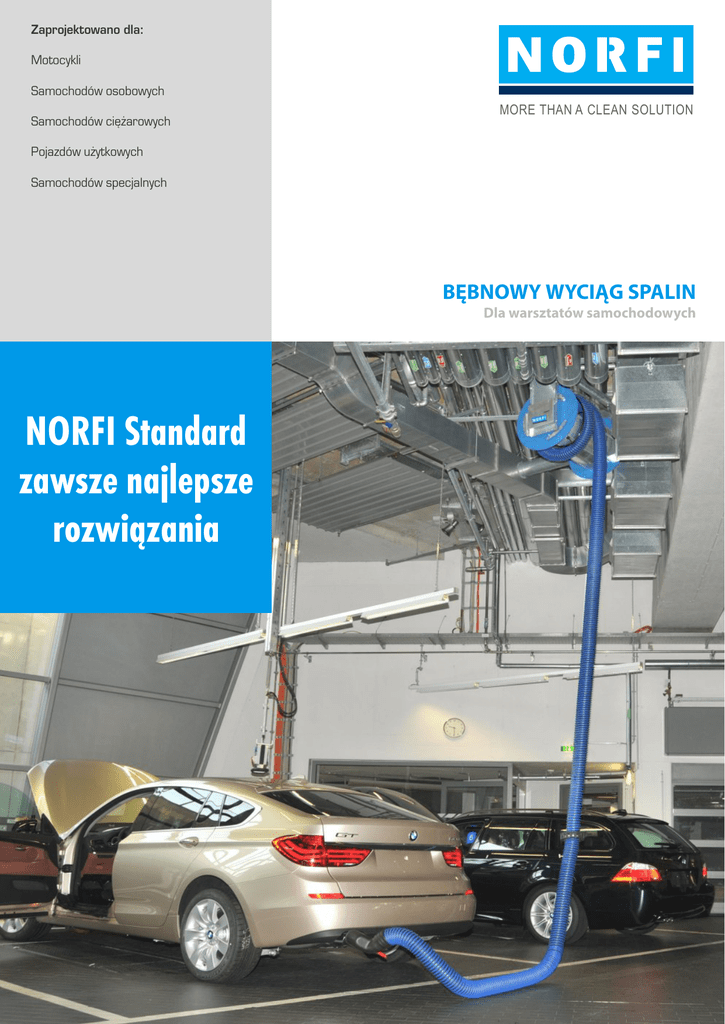

BÊBNOWY WYCI¥G SPALIN
Dla warsztatów samochodowych
NORFI Standard
zawsze najlepsze
rozwi¹zania
WYCI¥G BÊBNOWY
Bêbnowy wyci¹g spalin Norfi jest najpopularniejszym rozwi¹zaniem usuwania spalin
samochodowych z warsztatów i serwisów samochodowych. Ich ergonomiczna
konstrukcja pozwala na dobr¹ organizacjê pracy. W¹¿ odci¹gowy nawiniêty na bêben
jest zawsze pod rêk¹, co pozwala na szybkie i wygodne mocowanie ssawki na rurê
wydechow¹. Bêbnowy wyci¹g spalin Norfi mo¿e byæ mocowany do sufitu lub do œciany.
Dostêpne s¹ wersje z napêdem sprê¿ynowym lub elektrycznym. Dziêki panelowej
konstrukcji o du¿ej sztywnoœci mo¿liwe jest produkowanie bêbnów o du¿ej pojemnoœci
dla wê¿y o du¿ej œrednicy.
Temp.
+500°
Bêben z napêdem sprê¿ynowym
wyposa¿ony jest w mechanizm
umo¿liwiaj¹cy p³ynne rozwijanie
i nawijanie wê¿a na bêbnie. Pracownik
obs³ugi rêcznie rozwija w¹¿ z bêbna
który dziêki wbudowanemu mechanizmowi
zapadkowemu blokuje siê w ¿¹danej
pozycji. Po skoñczonej pracy w¹¿
automatycznie nawijany jest na bêben.
Bêben z napêdem sprê¿ynowym dostêpny
jest w rozmiarach 600, 800 i 1000 mm.
Wytrzyma³oœæ temperaturowa 150°C
œr. wê¿a
Typ 600
100 mm
100 mm
125 mm
125 mm
150 mm
150 mm
Typ 800
100 mm
100 mm
125 mm
125 mm
150 mm
150 mm
Typ 1000
100 mm
100 mm
125 mm
125 mm
150 mm
150 mm
d³. wê¿a
wersja
nr katalogowy
7,1 m
7,1 m
6,5 m
6,5 m
6,0 m
6,0 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4701-060
05-4702-060
05-4701-061
05-4702-061
05-4701-062
05-4702-062
10,3 m
10,3 m
9,1 m
9,1 m
8,2 m
8,2 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4701-080
05-4702-080
05-4701-081
05-4702-081
05-4701-082
05-4702-082
13,5 m
13,5 m
11,7 m
11,7 m
10,4 m
10,4 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4701-100
05-4702-100
05-4701-101
05-4702-101
05-4701-102
05-4702-102
Bêben z napêdem elektrycznym posiada
wbudowany silnik elektryczny sterowany
za pomoc¹ sterownika przewodowego
lub pilota zdalnego sterowania. Takie
rozwi¹zanie pozawala na umieszczenie
bêbna na du¿ej wysokoœci co znacznie
poprawia ergonomiê i bezpieczeñstwo
na stanowisku pracy. Bêben dostêpny jest
w rozmiarach 600 - 1400 mm.
Wytrzyma³oœæ temperaturowa 150°C
œr. wê¿a
Typ 600
100 mm
100 mm
125 mm
125 mm
150 mm
150 mm
Typ 800
100 mm
100mm
125 mm
125 mm
150 mm
150 mm
Typ 1000
100 mm
100 mm
125 mm
125 mm
150 mm
150 mm
Typ 1200
100 mm
100 mm
125 mm
125 mm
150 mm
150 mm
Typ 1400
100 mm
100 mm
125 mm
125 mm
150 mm
150 mm
d³. wê¿a
wersja
nr katalogowy
7,1 m
7,1 m
6,5 m
6,5 m
6,0 m
6,0 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4711-060
05-4712-060
05-4711-061
05-4712-061
05-4711-062
05-4712-062
10,3 m
10,3 m
9,1 m
9,1 m
8,2 m
8,2 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4711-080
05-4712-080
05-4711-081
05-4712-081
05-4711-082
05-4712-082
13,5 m
13,5 m
11,7 m
11,7 m
10,4 m
10,4 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4711-100
05-4712-100
05-4711-101
05-4712-101
05-4711-102
05-4712-102
16,7 m
16,7 m
14,3 m
14,3 m
12,6 m
12,6 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4711-120
05-4712-120
05-4711-121
05-4712-121
05-4711-122
05-4712-122
19,9 m
19,9 m
16,9 m
16,9 m
14,8 m
14,8 m
prawa
lewa
prawa
lewa
prawa
lewa
05-4711-140
05-4712-140
05-4711-141
05-4712-141
05-4711-142
05-4712-142
Bêbny w wykonaniu Ultra Heavy Duty
przeznaczone s¹ do zastosowañ
wymagaj¹cych d³ugich wê¿y o du¿ych
œrednicach. Wyposa¿one s¹ w napêd
elektryczny oraz prowadnicê wê¿a
na ca³ej szerokoœci bêbna, dziêki czemu
mamy lepsz¹ kontrolê nad procesem
nawijania na bêben. Dziêki panelowej
konstrukcji bêben zachowuje sztywnoœæ
niezale¿nie od jego szerokoœci, która
w standardzie mo¿e wynosiæ 2000 mm.
Wytrzyma³oœæ temperaturowa 500°C
œr. wê¿a
d³. wê¿a
wersja
nr katalogowy
Typ 1400
200 mm
200 mm
250 mm
250 mm
14,2 m
14,2 m
11,4 m
11,4 m
prawa
lewa
prawa
lewa
05-4716-140
05-4715-140
05-4718-140
05-4717-140
Typ 1600
200 mm
200 mm
250 mm
250 mm
16,5 m
16,5 m
13,6 m
13,6 m
prawa
lewa
prawa
lewa
05-4716-160
05-4715-160
05-4718-160
05-4717-160
Typ 1800
200 mm
200 mm
250 mm
250 mm
18,7 m
18,7 m
15,1 m
15,1 m
prawa
lewa
prawa
lewa
05-4716-180
05-4715-180
05-4718-180
05-4717-180
Typ 2000
200 mm
200 mm
250 mm
250 mm
21,0 m
21,0 m
17,2 m
17,2 m
prawa
lewa
prawa
lewa
05-4716-200
05-4715-200
05-4718-200
05-4717-200
WYCI¥G BÊBNOWY
Maksymalna d³ugoœæ wê¿a nawiniêtego na bêben w zale¿noœci od œrednicy wê¿a i szerokoœci bêbna
Typ bêbna
600
800
1000
1200
1400
1600
1800
2000
Œrednica
wê¿a
max. d³ugoœæ
wê¿a, m
max. d³ugoœæ
wê¿a, m
max. d³ugoœæ
wê¿a, m
max. d³ugoœæ
wê¿a, m
max. d³ugoœæ
wê¿a, m
max. d³ugoœæ
wê¿a, m
max. d³ugoœæ
wê¿a, m
max. d³ugoœæ
wê¿a, m
100 mm
7,1
10,3
13,5
16,7
19,9
23,1
26,3
29,5
125 mm
6,5
9,1
11,7
14,3
16,9
19,5
22,1
24,7
150 mm
6,0
8,2
10,4
12,6
14,8
17,0
19,2
21,4
200 mm
9,6
11,9
14,2
16,5
18,7
21,0
250 mm
7,0
9,2
11,4
13,6
15,1
17,2
WYCI¥GI BÊBNOWE - ZESTAWY
Bêbnowy wyci¹g spalin zwijany elektrycznie - zestawy
Bêbnowy wyci¹g spalin zwijany sprê¿ynowo - zestawy
Zastosowanie
D³. wê¿a Œr. wê¿a
m
mm
Model
bêbna
Ssawka
Wentylator Nr katalogowy
Zastosowanie
D³. wê¿a Œr. wê¿a
m
mm
Model
bêbna
Ssawka
Wentylator Nr katalogowy
sam. osobowe
7,5
100
600
25-4936-100
NIE
05-4600-100
sam. osobowe
7,5
100
800
25-4932-150
NIE
05-4602-100
sam. osobowe
7,5
100
600
25-4936-100
TAK
P5-4601-100
sam. osobowe
7,5
100
800
25-4932-150
TAK
P5-4603-100
sam. osobowe
10
100
800
25-4932-150
NIE
05-4600-104
sam. ciê¿arowe
10
150
1000
25-4932-150
NIE
05-4610-150
sam. osobowe
10
100
800
25-4932-150
TAK
P5-4601-104
sam. ciê¿arowe
10
150
1000
25-4932-150
TAK
P5-4611-150
sam. ciê¿arowe
7,5
150
800
25-4932-150
NIE
05-4600-152
sam. ciê¿arowe
7,5
150
800
25-4932-150
TAK
P5-4601-150
sam. ciê¿arowe
10
150
1000
25-4932-150
NIE
05-4600-154
sam. ciê¿arowe
10
150
1000
25-4932-150
TAK
P5-4601-154
Istnieje mo¿liwoœæ skompletowania zestawów do konkretnej
aplikacji wymagaj¹cej zastosowania wê¿a odci¹gowego
o innej œrednicy, d³ugoœci czy wytrzyma³oœci temperaturowej,
dobrania nietypowej ssawki odci¹gowej lub wentylatora
o wiêkszej mocy.
Bêbnowy wyci¹g spalin mo¿e byæ pod³¹czony do pojedynczego
wentylatora lub zbiorczej instalacji odci¹gowej.
AKCESORIA
Wentylatory
Typ
Nr katalog.
Wydajny i cichy wentylator promieniowy z obudow¹ wykonan¹ z blachy
stalowej. Wysokiej jakoœci aluminiowy wirnik zosta³ zaprojektowany
i zoptymalizowany pod k¹tem przep³ywu spalin. Warstwa ochronna
zabezpiecza przed utlenianiem. Bardzo niski poziom wibracji gwarantuje
cich¹ pracê i wyd³u¿a trwa³oœæ wentylatora. W komplecie przy³¹cze
do bezpoœredniego monta¿u wentylatora na bêbnie odci¹gowym.
N34 - 0,37 kW
N35 - 0,75 kW
N36 - 1,10 kW
55-4741-034
55-4741-035
55-4741-036
Sterownik przewodowy do bêbna z napêdem elektrycznym.
D³ugoœæ przewodu 5 m.
Dostêpne wersje z prze³¹cznikiem góra/dó³ oraz
góra/stop - dó³/start
Góra/dó³
05-4730-140
Góra/stop Dó³/start
05-4730-150
Sterownik przewodowy
Skrzynki sterownicze
Uk³ad za³¹czania wentylatora, z zabezpieczeniem do 4A
05-730-060
Uk³ad zdalnego sterowania praca bêbna
70-4711-410
Elektryczna przepustnica odcinaj¹ca
90-1127-161
Automatyczna przepustnica wspó³pracuj¹ca z bêbnami
05-4730-080
Wy³¹cznik steruj¹cy
05-4730-107
Przepustnica
