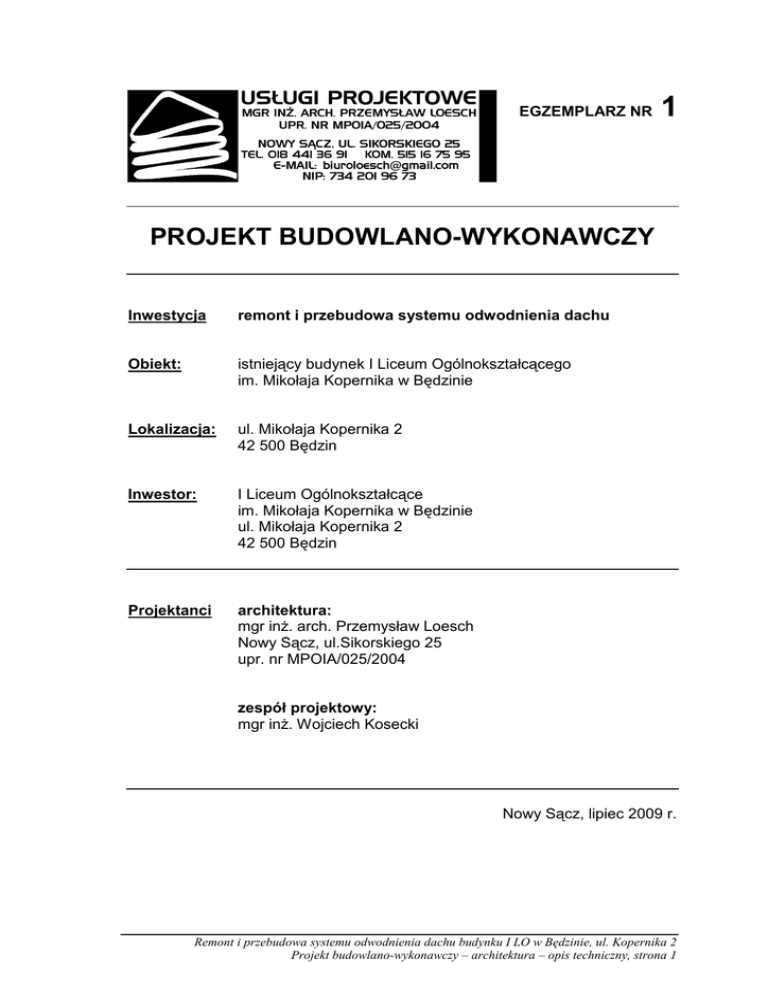

Opis techniczny

EGZEMPLARZ NR
1
PROJEKT BUDOWLANO-WYKONAWCZY
Inwestycja
remont i przebudowa systemu odwodnienia dachu
Obiekt:
istniejący budynek I Liceum Ogólnokształcącego
im. Mikołaja Kopernika w Będzinie
Lokalizacja:
ul. Mikołaja Kopernika 2
42 500 Będzin
Inwestor:
I Liceum Ogólnokształcące
im. Mikołaja Kopernika w Będzinie
ul. Mikołaja Kopernika 2
42 500 Będzin
Projektanci
architektura:
mgr inŜ. arch. Przemysław Loesch
Nowy Sącz, ul.Sikorskiego 25
upr. nr MPOIA/025/2004
zespół projektowy:
mgr inŜ. Wojciech Kosecki
Nowy Sącz, lipiec 2009 r.
Remont i przebudowa systemu odwodnienia dachu budynku I LO w Będzinie, ul. Kopernika 2
Projekt budowlano-wykonawczy – architektura – opis techniczny, strona 1
ZAWARTOŚĆ OPRACOWANIA:
Część opisowa:
1.
1.1.
1.2.
1.3.
1.4.
1.5.
Opis techniczny ..................................................................................... 3
Zakres opracowania .............................................................................. 3
Lokalizacja ............................................................................................. 3
Istniejące zagospodarowanie działki...................................................... 3
Stan istniejący budynku ......................................................................... 3
Projektowane rozwiązania konstrukcyjno-materiałowe.......................... 5
2.
Załączniki:
1. Informacja dotycząca bezpieczeństwa i ochrony zdrowia...................... 8
2. Oświadczenie projektanta o zgodności projektu z obowiązującymi
przepisami, normami oraz zasadami wiedzy technicznej. ................... 11
3. Uprawnienia projektanta do projektowania w specjalności
architektonicznej, oraz zaświadczenie o przynaleŜności projektanta
do Małopolskiej Okręgowej Izby Architektów....................................... 12
Część rysunkowa:
A. Sytuacja
1. Plan sytuacyjny
1:500
B. Inwentaryzacja
2. Rzut dachu
3. Elewacja zachodnia
4. Elewacja wschodnia
5. Elewacja północna
6. Elewacja południowa
1:100
1:100
1:100
1:100
1:100
C. Projekt remontu i przebudowy
7. Rzut dachu
8. Elewacja zachodnia
9. Elewacja wschodnia
10. Elewacja północna
11. Elewacja południowa
12. Detal obróbek ścian attykowych
13. Detale przeciwspadków z izoklinów
1:100
1:100
1:100
1:100
1:100
1:5
1:5
D. Dokumentacja fotograficzna stanu istniejącego
Remont i przebudowa systemu odwodnienia dachu budynku I LO w Będzinie, ul. Kopernika 2
Projekt budowlano-wykonawczy – architektura – opis techniczny, strona 2
1. OPIS TECHNICZNY
1.1.
Zakres opracowania
Przedmiotem opracowania jest projekt remontu i przebudowy systemu
odwodnienia dachu budynku I Liceum Ogólnokształcącego w Będzinie. Projekt
ma na celu usprawnienie działania istniejącego orynnowania oraz
wyeliminowanie jego elementów, które powodują zalewanie ścian budynku.
W dokumentacji przeanalizowano stan istniejący pod względem sprawności
i prawidłowości jego działania i zaprojektowano remont i przebudowę
odwodnienia.
W ramach inwestycji projektuje się zmianę lokalizacji lub sposobu połączenia
części rynien i rur spustowych, uzupełnienie brakujących elementów
odwodnienia, a takŜe wymianę części obróbek ścian attykowych dachu.
1.2.
Lokalizacja
Obiekt, którego dotyczy projekt, budynek I Liceum Ogólnokształcącego im.
Mikołaja Kopernika, zlokalizowany jest w Będzinie, przy ul. Kopernika 2.
Teren ten znajduje się w obszarze oznaczonym w miejscowym planie
zagospodarowania przestrzennego symbolem „3 Upo”, z przeznaczeniem
podstawowym dla usług oświaty. Zgodnie z zapisem planu dopuszcza się
rozbudowę, przebudowę, podwyŜszanie standardu uŜytkowego oraz remonty
istniejących obiektów szkolnych. Projektowana inwestycja spełnia pod
względem zakresu i charakteru robót wymagania miejscowego planu
zagospodarowania przestrzennego.
Teren inwestycji znajduje się w górnej partii zbocza miejscowego wyniesienia,
o nachyleniu w kierunku zachodnim, ze spadkiem rzędu 10%.
1.3.
Istniejące zagospodarowanie działki
Działka, na której zlokalizowany jest budynek I LO jest w przewaŜającej części
zagospodarowania zielenią urządzoną. Wokół budynku znajdują się równieŜ
nawierzchnie utwardzone w postaci chodników z kostki brukowej betonowej
oraz podjazdów o nawierzchni betonowej i asfaltowej.
W obrębie działki przebiegają istniejące sieci infrastruktury technicznej –
zgodnie z załączonym planem sytuacyjnym.
Projektowana inwestycja nie powoduje zmian w zagospodarowaniu działki. Nie
projektuje się nowych obiektów budowlanych na działce, połoŜenie wszystkich
istniejących obiektów, oraz ich odległości od granic działki nie ulegają zmianie.
1.4.
Stan istniejący budynku
Istniejący budynek jest obiektem wzniesionym na przełomie lat 20 i 30 XX
wieku. Obiekt murowany, o dwóch i trzech kondygnacjach nadziemnych,
częściowo podpiwniczony.
Budynek I LO nie znajduje się w rejestrze zabytków, lecz podlega ochronie
konserwatorskiej zgodnie z zapisami miejscowego planu zagospodarowania
przestrzennego (Uchwała Nr XXVII/311/2004 Rady Miejskiej w Będzinie z dnia
27 września 2004 roku, §10.1. Wykaz obiektów zabytkowych zakwalifikowanych
do ochrony). Plan dopuszcza podwyŜszenie standardu uŜytkowego oraz zmiany
funkcji obiektów z zachowaniem cech stylowych, skali i wystroju
Remont i przebudowa systemu odwodnienia dachu budynku I LO w Będzinie, ul. Kopernika 2
Projekt budowlano-wykonawczy – architektura – opis techniczny, strona 3
architektonicznego elewacji (§9.2.c). Projektowana inwestycja jest w całości
zgodna z zapisem planu.
Obiekt złoŜony jest z kilku prostopadłościennych brył o róŜnej wysokości,
tworzących
symetryczną
rozczłonkowaną
kompozycję.
Dach
na
poszczególnych częściach budynku jest dwuspadowy lub pulpitowy, ze
spadkiem od 1° do 17°.
System odwodnienia dachu
Połaci dachu ukształtowane są w ten sposób, Ŝe woda z dachów wyŜej
połoŜonych odprowadzana jest na dachy znajdujące się niŜej, poprzez układ
rynien i rur spustowych, lub bezpośrednio z okapów wyŜszych dachów.
Rozwiązanie takie powoduje miejscową koncentrację strumienia wody na
dachach, często bezpośrednio przy ścianach wyŜszych części budynku,
wystających ponad dach. Jest to powodem zalewania w kilku miejscach
budynku wodami opadowymi.
Woda z rur spustowych odprowadzana jest obecnie w sposób nieprawidłowy do
drenaŜu opaskowego wokół budynku, który nie nadaje się do tego celu i ma za
zadanie odprowadzać wodę gruntową od ścian budynku.
W wyniku przeprowadzonej wizji lokalnej na budynku stwierdzono następujące
wady systemu odwodnienia dachu:
1. Odprowadzenie wody z wyŜszych dachów na niŜsze odbywa się na
zasadzie otwartego strumienia skierowanego na niŜszą połać dachu, przez
co niŜszy dach i znajdujące się przy nim ściany są nadmiernie zalewane.
2. Nieprawidłowe spadki rynien – część rynien nie posiada wymaganego
minimalnego spadku 0,5% w kierunku rury spustowej, lub posiada spadek
odwrotny, odprowadzając wodę na ścianę budynku.
3. Brak zaślepek rynien na ich końcach przy ścianach wystających ponad dach
– woda przy większych opadach przelewa się z końca rynny na ścianę
budynku.
4. Nieszczelności i uszkodzenia rynien i rur spustowych – występują odcinki
gdzie rynny zostały wygięte i straciły szczelność.
5. Brak fragmentów rur spustowych – w dwóch miejscach brakuje odcinków rur
spustowych.
6. Nieprawidłowo wykonane i uszkodzone obróbki ścian attykowych – obróbki
blacharskie posiadają zbyt mały kapinos, nie są wykonane na odpowiednio
przygotowanym podłoŜu, brak izolacji poziomej zwieńczenia ściany.
7. Wprowadzenie wód opadowych z rur spustowych do drenaŜu
odwadniającego – powoduje wprowadzenie duŜej ilości wody z dachu w
pobliŜe ściany budynku w poziomie fundamentów i piwnic. Następuje
odwrócenie zasady działania drenaŜu, który nawadnia grunt zamiast
odprowadzać wodę z terenu przy budynku
Remont i przebudowa systemu odwodnienia dachu budynku I LO w Będzinie, ul. Kopernika 2
Projekt budowlano-wykonawczy – architektura – opis techniczny, strona 4
1.5.
Projektowane rozwiązania konstrukcyjno-materiałowe
W ramach niniejszego opracowania projektuje się usprawnienie działania
systemu odwodnienia dachu oraz likwidację wyŜej wymienionych usterek.
Zakres prac remontowo budowlanych:
1. Wykonanie poziomych odcinków rur spustowych przeprowadzających wodę
z wyŜszych połaci przez niŜsze dachy. Rury wykonać z PCV Ø150.
Poprowadzić bezpośrednio na niŜszych połaciach dachu, zgodnie z ich
spadkiem, poza okap dachu, następnie zagiąć kolanami i włączyć trójnikiem
do istniejących rur spustowych odprowadzających wodę do poziomu terenu.
2. Zmiana lokalizacji i przedłuŜenie rur spustowych z wyŜszych połaci dachu.
Rury spustowe odprowadzające obecnie wodę na niŜszy dach naleŜy
przełoŜyć poza obrys niŜszego dachu i przedłuŜyć do poziomu terenu.
Uzupełniające odcinki rur wykonać z PCV Ø150. PoniewaŜ w miejscu
lokalizacji rur spustowych znajdują się miejscowe obniŜenia terenu przy
budynku, rury naleŜy zakończyć odcinkiem skośnym przeprowadzonym
poza obrys obniŜenia (za mur oporowy) na teren nieutwardzony.
3. Wykonanie obróbek okapów w miejscu spływu wody z wyŜszych połaci na
niŜsze. W miejscach gdzie woda spływa dotychczas bezpośrednio z
wyŜszych połaci na niŜsze nie wykonano obróbek okapu. Woda spływa z
luźno wiszącego zagiętego w dół pasa papy. Projektuje się wykonanie w
tych miejscach obróbek blacharskich wprowadzonych pod papę. Pokrycie
dachu odkleić termicznie, podnieść, a następnie przykleić na wykonaną
obróbkę. Zastosować blachę ocynkowaną, powlekaną w kolorze brązowym,
grubości 0,88mm. W miejscach gdzie przewidziano montaŜ rynien, obróbkę
dopasować do systemu rynnowego. W miejscu gdzie woda spływać będzie
bezpośrednio z połaci (dachy K i L) obróbkę wysunąć na odległość 5cm od
lica ściany i uformować kapinos.
4. Projektowane odcinki rynien. Na fragmentach okapów dachów J1 i M2
projektuje się uzupełnienie rynien, tak aby zbierały wodę z całej długości
okapu. Uprzednio naleŜy wykonać obróbki blacharskie wg pkt 3.
5. Istniejące odcinki rynien do wymiany. Ze względu na zły stan techniczny
(brak prawidłowego spadku, nierówność wykonania, wygięcia) oraz w celu
ujednolicenia rynny na całej długości (projektowane jest jej przedłuŜenie
zgodnie z pkt. 4) projektuje się wymianę rynien na dachach M2 i J1. Nowe
rynny wykonać z PCV Ø200.
6. Zmiana lokalizacji rur spustowych z wyŜszych połaci dachu. Rury spustowe
odprowadzające obecnie wodę na niŜszy dach naleŜy przełoŜyć poza obrys
niŜszego dachu i włączyć do istniejących rur spustowych projektowanymi
trójnikami z PCV Ø150.
7. Sprawdzenie i korekta spadków wszystkich rynien. Spadki rynien zostały
dostosowane do projektowanego podziału dachu na poszczególne strefy
odwadniania – wg oznaczeń literowych na rzucie dachu. Dla wszystkich
rynien naleŜy sprawdzić wartość i jednolitość ich spadku. Minimalne
Remont i przebudowa systemu odwodnienia dachu budynku I LO w Będzinie, ul. Kopernika 2
Projekt budowlano-wykonawczy – architektura – opis techniczny, strona 5
nachylenie powinno wynosić 0,5%. W przypadku stwierdzenia rynien
poprowadzonych z mniejszym spadkiem lub ze spadkiem w odwrotnym
kierunku, a takŜe miejsc obniŜonych, fragmentów wygiętych w kierunku
poziomym lub pionowym, fragmenty te naleŜy naprawić zmieniając
połoŜenie uchwytów rynnowych, lub wymieniając uchwyty na nowe.
8. Wymiana obróbki ściany attykowej. Ze względu na to, Ŝe obróbka
blacharska nie ma właściwie uformowanego kapinosa oraz nie została
wykonana na prawidłowo przygotowanym zwieńczeniu ściany, obróbka ta
nie odprowadza właściwie wody i powoduje zamakanie ściany. Projektuje
się wymianę obróbek w zakresie oznaczonym na rysunku rzutu dachu,
według szczegółu na rys. nr 12.
9. Wykonanie garbu zapobiegającego zalewaniu ściany. W najniŜszym miejscu
połaci zadaszającej zespół wejściowy do budynku (K, L), w odległości ok.
15cm od lica ściany wyŜszej części budynku (od filarków międzyokiennych),
wykonać trójkątny garb zapobiegający spływaniu wody w kierunku ściany.
Element ten projektuje się z dwóch izoklinów 10x10 cm, ze styropianu FS70
laminowanych, oklejonych następnie papą termozgrzewalną. Garb odsunąć
od ściany z filarkami międzyokiennymi, tak aby był moŜliwy spływ wody z
wnęk okiennych pomiędzy garbem a licem filarów. Wykonać zgodnie z
rysunkiem nr 13.
10. Styk połaci dachów J1 i M2 ze ścianą wyŜszej części budynku. Ściana
budynku jest zalewana przez wodę z połaci nachylonej w tym miejscu w
kierunku ściany. Projektuje się obróbkę połączenia ściany z połacią z
uformowaniem przeciwspadku z izoklinów 10x10cm, ze styropianu FS70
laminowanych, oklejonych następnie papą termozgrzewalną. Wykonać
zgodnie z rysunkiem nr 13.
11. Rozwiązanie problemu wprowadzenia wody do drenaŜu. Ze względu na
ograniczenia ekonomiczne, w zakresie inwestycji nie jest moŜliwe
wykonanie prawidłowo działającej kanalizacji opadowej, niezaleŜnej od
drenaŜu, z odprowadzeniem wody do miejskiej sieci kanalizacji opadowej,
czy do systemu chłonnego lub rozsączającego.
Przeanalizowano zasadność rozwiązania tymczasowego, w postaci
wyprowadzenia rur spustowych bezpośrednio na teren nieutwardzony w
otoczeniu budynku, jednak ze względu na ukształtowanie terenu, lokalizację
rur spustowych i ilość odprowadzanej przez nie wody, rozwiązanie takie nie
moŜe być zastosowane. Powodowałoby to zgromadzenie duŜej ilości wody
skoncentrowanej w silnym strumieniu, w miejscach, gdzie nie ma moŜliwości
wchłonięcia tej wody przez teren. WzdłuŜ elewacji wschodniej znajduje się
pas terenu obniŜonego, zamkniętego od wschodu skarpą – w miejscu tym
wpuszczenie na teren wody z rur spustowych spowodowałoby zalanie
terenu i ścian budynku. WzdłuŜ elewacji zachodniej (wejściowej) znaczna
część terenu jest utwardzona, bez kanalizacji opadowej. Wprowadzenie na
nią wód opadowych spowoduje zalanie tego terenu.
Proponuje się wykonać w kolejnym etapie inwestycji kanalizację opadową
wokół budynku, przejmującą wody opadowe zarówno z nawierzchni
utwardzonych wokół budynku, jak i z rur spustowych z dachu.
Remont i przebudowa systemu odwodnienia dachu budynku I LO w Będzinie, ul. Kopernika 2
Projekt budowlano-wykonawczy – architektura – opis techniczny, strona 6
Zestawienie powierzchni poszczególnych części dachu wraz z wyliczeniem
minimalnej średnicy obsługujących je rur spustowych:
Oznaczenie części dachu
oraz obsługującej ją rury
spustowej
Powierzchnia
odwadniana w rzucie
Wymagana minimalna
średnica rury spustowej
[m2]
[mm]
A
170,05
150
B
157,02
150
C
170,05
150
D
145,74
140
E
162,17
150
F
145,74
140
G
162,17
150
H
51,70
100
I
53,86
100
J1=102,47, J2=54,44
156,91
150
K
73,41
120
L
73,41
120
M1=54,44, M2=102,47
156,91
150
N
52,16
100
O
52,16
100
łącznie pow. dachu
1783,46
Dla wszystkich projektowanych rur spustowych przyjęto jednolitą średnicę
Ø150mm, co odpowiada istniejącym rurom spustowym, oraz ma uzasadnienie
estetyczne – jednolity wygląd na wszystkich elewacjach. W miejscach gdzie
projektuje się uzupełnienie lub częściową wymianę rur spustowych, a istniejące
rury mają średnicę inną niŜ 150mm, dopuszcza się dostosowanie średnicy
nowych rur do elementów istniejących, pod warunkiem zachowania wymiaru nie
mniejszego niŜ podany w powyŜszej tabeli.
Opracował
Remont i przebudowa systemu odwodnienia dachu budynku I LO w Będzinie, ul. Kopernika 2
Projekt budowlano-wykonawczy – architektura – opis techniczny, strona 7
