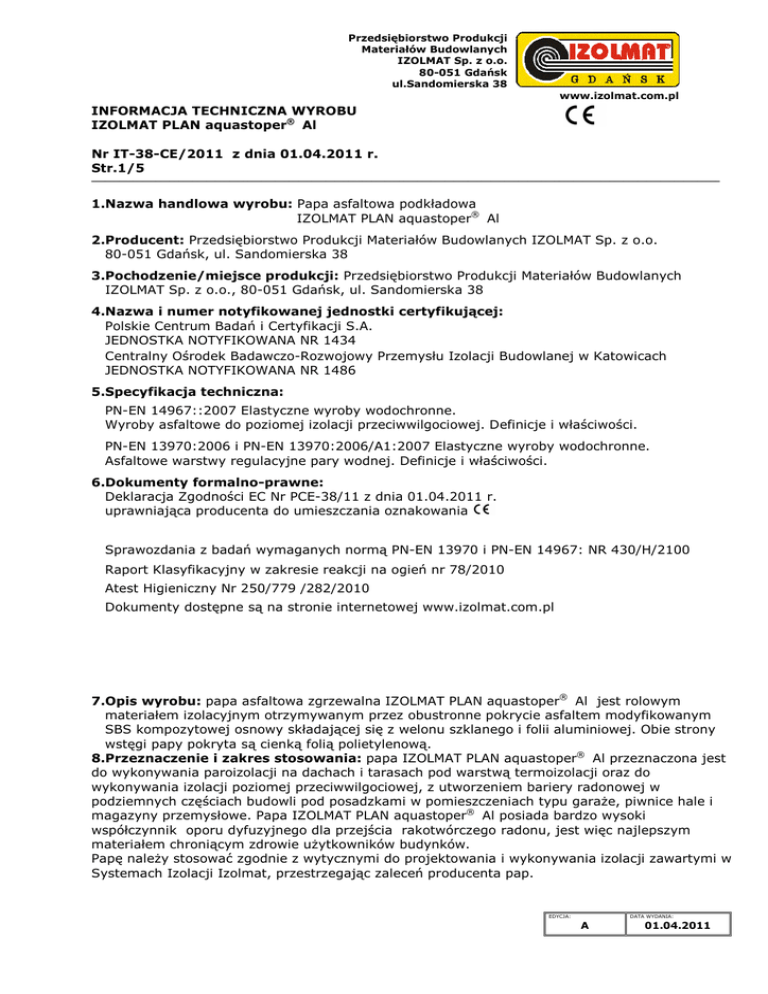

INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN aquastoper® Al
Nr IT-38-CE/2011 z dnia 01.04.2011 r.
Str.1/5
_________________________________________________________________________________________________________________________________________
1.Nazwa handlowa wyrobu: Papa asfaltowa podkładowa
IZOLMAT PLAN aquastoper® Al
2.Producent: Przedsiębiorstwo Produkcji Materiałów Budowlanych IZOLMAT Sp. z o.o.
80-051 Gdańsk, ul. Sandomierska 38
3.Pochodzenie/miejsce produkcji: Przedsiębiorstwo Produkcji Materiałów Budowlanych
IZOLMAT Sp. z o.o., 80-051 Gdańsk, ul. Sandomierska 38
4.Nazwa i numer notyfikowanej jednostki certyfikującej:
Polskie Centrum Badań i Certyfikacji S.A.
JEDNOSTKA NOTYFIKOWANA NR 1434
Centralny Ośrodek Badawczo-Rozwojowy Przemysłu Izolacji Budowlanej w Katowicach
JEDNOSTKA NOTYFIKOWANA NR 1486
5.Specyfikacja techniczna:
PN-EN 14967::2007 Elastyczne wyroby wodochronne.
Wyroby asfaltowe do poziomej izolacji przeciwwilgociowej. Definicje i właściwości.
PN-EN 13970:2006 i PN-EN 13970:2006/A1:2007 Elastyczne wyroby wodochronne.
Asfaltowe warstwy regulacyjne pary wodnej. Definicje i właściwości.
6.Dokumenty formalno-prawne:
Deklaracja Zgodności EC Nr PCE-38/11 z dnia 01.04.2011 r.
uprawniająca producenta do umieszczania oznakowania
Sprawozdania z badań wymaganych normą PN-EN 13970 i PN-EN 14967: NR 430/H/2100
Raport Klasyfikacyjny w zakresie reakcji na ogień nr 78/2010
Atest Higieniczny Nr 250/779 /282/2010
Dokumenty dostępne są na stronie internetowej www.izolmat.com.pl
7.Opis wyrobu: papa asfaltowa zgrzewalna IZOLMAT PLAN aquastoper® Al jest rolowym
materiałem izolacyjnym otrzymywanym przez obustronne pokrycie asfaltem modyfikowanym
SBS kompozytowej osnowy składającej się z welonu szklanego i folii aluminiowej. Obie strony
wstęgi papy pokryta są cienką folią polietylenową.
8.Przeznaczenie i zakres stosowania: papa IZOLMAT PLAN aquastoper® Al przeznaczona jest
do wykonywania paroizolacji na dachach i tarasach pod warstwą termoizolacji oraz do
wykonywania izolacji poziomej przeciwwilgociowej, z utworzeniem bariery radonowej w
podziemnych częściach budowli pod posadzkami w pomieszczeniach typu garaże, piwnice hale i
magazyny przemysłowe. Papa IZOLMAT PLAN aquastoper® Al posiada bardzo wysoki
współczynnik oporu dyfuzyjnego dla przejścia rakotwórczego radonu, jest więc najlepszym
materiałem chroniącym zdrowie użytkowników budynków.
Papę należy stosować zgodnie z wytycznymi do projektowania i wykonywania izolacji zawartymi w
Systemach Izolacji Izolmat, przestrzegając zaleceń producenta pap.
EDYCJA:
DATA WYDANIA:
A
01.04.2011
Przedsiębiorstwo Produkcji
Materiałów Budowlanych
IZOLMAT Sp. z o.o.
80-051 Gdańsk
ul.Sandomierska 38
www.izolmat.com.pl
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN aquastoper® Al
Nr IT-38-CE/2011 z dnia 01.04.2011 r.
Str.2/5
______________________________________________________________________________________
9.Sposób układania: papę należy mocować metodą układania wstęg papy na równym podłożu i
łączyć poszczególne pasma wykorzystując pas samoprzylepny występujący z jednej strony wstęgi
papy. Zakłady poprzeczne należy uszczelniać między sobą za pomocą zgrzewania używając
palnika o małej mocy.
10.Informacja o badaniach i właściwości wyrobu:
Papa asfaltowa zgrzewalna podkładowa IZOLMAT PLAN aquastoper® Al
Właściwości
Metoda badania
Klasyfikacja
1
2
Jednostka
miary
Przedstawianie
Wymagania
wyników
3
4
Wady widoczne
PN-EN 1850-1:2002
----
Spełnienie wymagań
5
Długość*
PN-EN 1848-1:2002
M
MLV
Nie mniej niż 30,0
Szerokość*
PN-EN 1848-1:2002
M
MLV
Nie mniej niż 1,0
Prostoliniowość
PN-EN 1848-1:2002
----
MLV
odchyłka:
Brak wad widocznych
niewiększa
niż
20mm na 10m długości papy
PN-EN 1849-1:2002
Grubość
Wodoszczelność
przy
ciśnieniu PN-EN 1928:2002
Mm
MDV
----
Spełnienie wymagań
1,5± 0,2
Papa wodoszczelna
Metoda A
60kPa
Giętkość w niskiej temperaturze– PN-EN 1109:2001
o
temperatura, przy której nie obserwuje się
rys
lub
pęknięć
przy
przeginaniu
C
MLV
-30
N/50mm
MDV
500± 100
na
półobwodzie wałka o średnicy 30mm
Maksymalna siła rozciągająca
-
kierunek wzdłuż
-
kierunek w poprzek
Wydłużenie
przy
PN-EN 12311-1:2001
300 ± 100
maksymalnej PN-EN 12311-1:2001
sile rozciągającej
-
kierunek wzdłuż
-
kierunek w poprzek
Wytrzymałość złącza
na ścinanie
-
zakład wzdłuż
-
zakład w poprzek
%
MDV
4±2
4± 2
PN-EN 12317-1:2001
N/50mm
MDV
300 ± 100
500 ± 100
DATA WYDANIA:
A
01.04.2011
Przedsiębiorstwo Produkcji
Materiałów Budowlanych
IZOLMAT Sp. z o.o.
80-051 Gdańsk
ul.Sandomierska 38
www.izolmat.com.pl
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN aquastoper® Al
Nr IT-38 -CE/2011 z dnia 01.04.2011 r.
Str.3/5
______________________________________________________________________________________
Informacja o badaniach i właściwości wyrobu c.d.
Papa asfaltowa zgrzewalna podkładowa IZOLMAT PLAN aquastoper® Al
1
2
3
4
N
MDV
5
Wytrzymałość na rozdzieranie PN-EN 12310-1:2001
gwoździem
-
kierunek wzdłuż
-
kierunek w poprzek
125± 50
150± 50
PN-EN 12691:2007
Odporność na uderzenia
Metoda A
MLV
350
m * s * Pa
kg
MDV
2,0 x 1012 ± 25%
PN-EN 1296:2002
PN-EN 1928:2002
----
Spełnienie wymagań
Papa wodoszczelna
Trwałość
Zgodnie z załącznikiem A
----
Spełnienie wymagań
Papa wodoszczelna
Odporność na działanie chemikaliów
– badanie wodoszczelności po
działaniu chemikaliami
do normy
----
Spełnienie wymagań
Zmiana oporu dyfuzyjnego pary wodnej
PN-EN 1931:2002
Opór dyfuzyjny pary wodnej
Trwałość
Odporność na sztuczne starzenie
pod wpływem temperatury –
badanie wodoszczelności po
sztucznym starzeniu pod wpływem
temperatury
Trwałość
PN-EN 14967:2007
PN-EN 1296:2002
Odporność na sztuczne starzenie
PN-EN 1931:2002
pod
wpływem
badanie
oporu
temperatury
dyfuzyjnego
mm
2
nie większa niż ±50% w odniesieniu do
próbek
–
nie
poddanych
procesowi
sztucznego starzenia
pary
wodnej po sztucznym starzeniu
Trwałość
zgodnie z załącznikiem A
Odporność na działanie chemikaliów
do normy
– badanie oporu dyfuzyjnego pary
PN-EN 13970:2006
----
Spełnienie wymagań
Zmiana oporu dyfuzyjnego pary wodnej
nie większa niż ±50% w odniesieniu do
próbek
nie
poddanych
działaniu
chemikaliów
wodnej po działaniu chemikaliów
Reakcja na ogień
PN-EN ISO 11925-2:2004
----
klasa
E
PN-EN 13501-1:2004
*
- istnieje możliwość produkcji papy o innej długości i/lub szerokości z zachowaniem wymagania, że określona w badaniach wartość długości i/lub
szerokości jest nie mniejsza niż deklarowana
11. Informacje dla użytkownika:
WARUNKI STOSOWANIA
Wykonywanie izolacji z zastosowaniem papy IZOLMAT PLAN aquastoper® Al powinno odbywać się według
projektu technicznego, zgodnie z obowiązującymi przepisami budowlanymi i szczegółowymi wytycznymi do
projektowania i wykonywania izolacji zawartymi w Systemach Izolacji IZOLMAT oraz w informacji
technicznej wyrobu, przestrzegając zaleceń producenta pap .
PODSTAWOWE ZASADY MONTAŻU
Papę IZOLMAT PLAN aquastoper® Al należy układać na czystym i równym podłożu betonowym
luźno bez mocowania do podłoża , łącząc poszczególne pasma papy przez sklejanie pasa
samoprzylepnego do następnej wstęgi papy . Zakłady poprzeczne należy łączyć ze sobą metodą
zgrzewania stosując palnik o małej mocy.
Zastosowanie papy IZOLMAT PLAN aquastoper® Al jako paroizolacji na dachu wymaga łączenia
mechanicznego do podłoża następnych warstw przekrycia dachowego tj. , termoizolacji z papą
podkładową.
EDYCJA:
DATA WYDANIA:
A
01.04.2011
Przedsiębiorstwo Produkcji
Materiałów Budowlanych
IZOLMAT Sp. z o.o.
80-051 Gdańsk
ul.Sandomierska 38
www.izolmat.com.pl
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN PYE G200 S4
Nr IT-38-CE/2011 z dnia 01.04.2011 r.
Str.4/5
_____________________________________________________________________________________
Zastosowanie papy IZOLMAT PLAN aquastoper® Al jako izolacji poziomej na posadzkach w
piwnicach,
halach
przemysłowo-magazynowych
i
garażach
nie
wymaga
mocowana
mechanicznego do podłoża . następne warstwy tj. , warstwa termoizolacji , folia budowlana i
posadzka betonowa lub folia budowlana i posadzka betonowa stanowią warstwy dociskowe.
TRANSPORT I SKŁADOWANIE
Rolki papy IZOLMAT PLAN aquastoper® Al w banderolach fabrycznych zawierających wymagane
dane są ustawione na paletach przemysłowych drewnianych i ofoliowane.
Ilość rolek papy na palecie: 15 szt
Zarówno podczas transportu, jak i składowania rolki papy muszą być chronione przed
zawilgoceniem, zabezpieczone przed działaniem promieni słonecznych i ustawione w pozycji
stojącej w jednej warstwie w sposób uniemożliwiający przemieszczanie się i uszkodzenie.
Rolki papy należy magazynować na równym podłożu w ilości po max 1200 szt. z zachowaniem
odległości min.80 cm od następnej partii towaru i odległości min. 120 cm od grzejników.
W czasie transportu należy przestrzegać przepisów bezpieczeństwa przewozowego.
GWARANCJA MATERIAŁOWA
Producent PPMB IZOLMAT Sp. z o.o. w Gdańsku udziela na papę IZOLMAT PLAN aquastoper® Al
gwarancji materiałowej na 15 lat
Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest m.in.
zastosowanie papy zgodnie z obowiązującymi przepisami budowlanymi, informacją techniczną
wyrobu oraz zgodnie z przeznaczeniem, określonym rozwiązaniami zawartymi w Systemach
Izolacji IZOLMAT.
Szczegóły gwarancji zawarto w karcie gwarancyjnej.
Uwaga!
Forma i treść informacji technicznej jest zastrzeżona przez Izolmat i nie może być użyta w innych opracowaniach.
