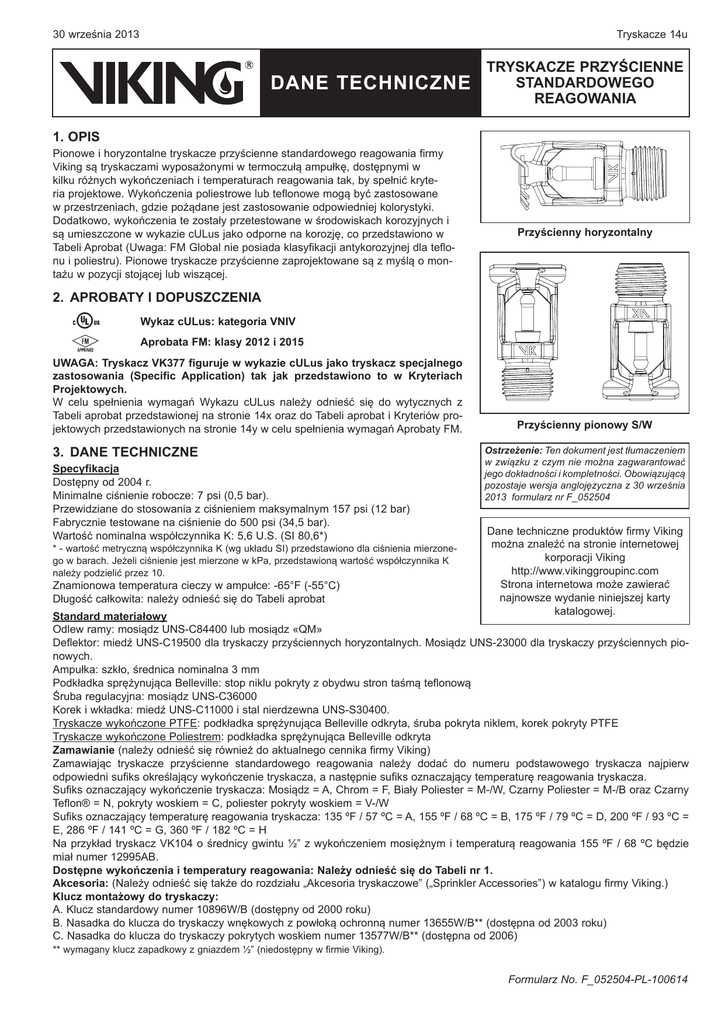

DANE TECHNICZNE
TRYSKACZE PRZYŚCIENNE
STANDARDOWEGO
REAGOWANIA
1. OPIS
Pionowe i horyzontalne tryskacze przyścienne standardowego reagowania firmy
Viking są tryskaczami wyposażonymi w termoczułą ampułkę, dostępnymi w
kilku różnych wykończeniach i temperaturach reagowania tak, by spełnić kryteria projektowe. Wykończenia poliestrowe lub teflonowe mogą być zastosowane
w przestrzeniach, gdzie pożądane jest zastosowanie odpowiedniej kolorystyki.
Dodatkowo, wykończenia te zostały przetestowane w środowiskach korozyjnych i
są umieszczone w wykazie cULus jako odporne na korozję, co przedstawiono w
Tabeli Aprobat (Uwaga: FM Global nie posiada klasyfikacji antykorozyjnej dla teflonu i poliestru). Pionowe tryskacze przyścienne zaprojektowane są z myślą o montażu w pozycji stojącej lub wiszącej.
Przyścienny horyzontalny
2. APROBATY I DOPUSZCZENIA
Wykaz cULus: kategoria VNIV
Aprobata FM: klasy 2012 i 2015
UWAGA: Tryskacz VK377 figuruje w wykazie cULus jako tryskacz specjalnego
zastosowania (Specific Application) tak jak przedstawiono to w Kryteriach
Projektowych.
W celu spełnienia wymagań Wykazu cULus należy odnieść się do wytycznych z
Tabeli aprobat przedstawionej na stronie 14x oraz do Tabeli aprobat i Kryteriów projektowych przedstawionych na stronie 14y w celu spełnienia wymagań Aprobaty FM.
3. DANE TECHNICZNE
Specyfikacja
Dostępny od 2004 r.
Minimalne ciśnienie robocze: 7 psi (0,5 bar).
Przewidziane do stosowania z ciśnieniem maksymalnym 157 psi (12 bar)
Fabrycznie testowane na ciśnienie do 500 psi (34,5 bar).
Wartość nominalna współczynnika K: 5,6 U.S. (SI 80,6*)
* - wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa, przedstawioną wartość współczynnika K
należy podzielić przez 10.
Znamionowa temperatura cieczy w ampułce: -65°F (-55°C)
Długość całkowita: należy odnieść się do Tabeli aprobat
Przyścienny pionowy S/W
Ostrzeżenie: Ten dokument jest tłumaczeniem
w związku z czym nie można zagwarantować
jego dokładności i kompletności. Obowiązującą
pozostaje wersja anglojęzyczna z 30 września
2013 formularz nr F_052504
Dane techniczne produktów firmy Viking
można znaleźć na stronie internetowej
korporacji Viking
http://www.vikinggroupinc.com
Strona internetowa może zawierać
najnowsze wydanie niniejszej karty
katalogowej.
Standard materiałowy
Odlew ramy: mosiądz UNS-C84400 lub mosiądz «QM»
Deflektor: miedź UNS-C19500 dla tryskaczy przyściennych horyzontalnych. Mosiądz UNS-23000 dla tryskaczy przyściennych pionowych.
Ampułka: szkło, średnica nominalna 3 mm
Podkładka sprężynująca Belleville: stop niklu pokryty z obydwu stron taśmą teflonową
Śruba regulacyjna: mosiądz UNS-C36000
Korek i wkładka: miedź UNS-C11000 i stal nierdzewna UNS-S30400.
Tryskacze wykończone PTFE: podkładka sprężynująca Belleville odkryta, śruba pokryta niklem, korek pokryty PTFE
Tryskacze wykończone Poliestrem: podkładka sprężynująca Belleville odkryta
Zamawianie (należy odnieść się również do aktualnego cennika firmy Viking)
Zamawiając tryskacze przyścienne standardowego reagowania należy dodać do numeru podstawowego tryskacza najpierw
odpowiedni sufiks określający wykończenie tryskacza, a następnie sufiks oznaczający temperaturę reagowania tryskacza.
Sufiks oznaczający wykończenie tryskacza: Mosiądz = A, Chrom = F, Biały Poliester = M-/W, Czarny Poliester = M-/B oraz Czarny
Teflon® = N, pokryty woskiem = C, poliester pokryty woskiem = V-/W
Sufiks oznaczający temperaturę reagowania tryskacza: 135 ºF / 57 ºC = A, 155 ºF / 68 ºC = B, 175 ºF / 79 ºC = D, 200 ºF / 93 ºC =
E, 286 ºF / 141 ºC = G, 360 ºF / 182 ºC = H
Na przykład tryskacz VK104 o średnicy gwintu ½” z wykończeniem mosiężnym i temperaturą reagowania 155 ºF / 68 ºC będzie
miał numer 12995AB.
Dostępne wykończenia i temperatury reagowania: Należy odnieść się do Tabeli nr 1.
Akcesoria: (Należy odnieść się także do rozdziału „Akcesoria tryskaczowe” („Sprinkler Accessories”) w katalogu firmy Viking.)
Klucz montażowy do tryskaczy:
A. Klucz standardowy numer 10896W/B (dostępny od 2000 roku)
B. Nasadka do klucza do tryskaczy wnękowych z powłoką ochronną numer 13655W/B** (dostępna od 2003 roku)
C. Nasadka do klucza do tryskaczy pokrytych woskiem numer 13577W/B** (dostępna od 2006)
** wymagany klucz zapadkowy z gniazdem ½” (niedostępny w firmie Viking).
Formularz No. F_052504-PL-100614
Tryskacze 14v
30 września 2013
DANE TECHNICZNE
TRYSKACZE PRZYŚCIENNE
STANDARDOWEGO
REAGOWANIA
Szafki na tryskacze rezerwowe:
A. Szafka rezerwowa na sześć główek tryskaczowych: numer 01724A (dostępna od 1971 roku).
B. Szafka rezerwowa na dwanaście główek tryskaczowych: numer 01725A (dostępna od 1971 roku).
4. MONTAŻ
Należy odnieść się do właściwych wytycznych montażowych zawartych w normie NFPA.
5. ZASADA DZIAŁANIA
Podczas pożaru termoczuła ciecz w szklanej ampułce ulega rozprężaniu powodując pęknięcie ampułki umożliwiając wypchnięcie
korka i podkładki sprężynującej. Woda płynąc przez otwór uderza w deflektor tworząc stały rozdział wody umożliwiający stłumienia
lub opanowanie ognia.
6. KONTROLA, TESTY I KONSERWACJA
Należy odnieść się do właściwych wytycznych serwisowych zawartych w normie NFPA 25.
7. DOSTĘPNOŚĆ
Tryskacze horyzontalne przyścienne szybkiego reagowania firmy Viking są dostępne przez sieć lokalnych i międzynarodowych
dystrybutorów. W celu uzyskania informacji o najbliższym dystrybutorze należy sprawdzić stronę internetową firmy Viking.
8.GWARANCJA
W celu uzyskania bliższych informacji dotyczących gwarancji należy odnieść się do aktualnego cennika lub skontaktować bezpośrednio z firmą Viking.
Pokrywa
ochronna
tryskacza
Powierzchnia
montażowa
Pokrywa ochronna
tryskacza
Nasadka do klucza do
wnękowych tryskaczy
przyściennych
horyzontalnych numer
13655W/B*
Rysunek nr 1
Klucz standardowy numer 10896W/B
Formularz No. F_052504-PL-100614
Umieścić nasadę
klucza nad tryskaczem
i pokrywą ochronną
zgodnie z rysunkiem
*UWAGA: wymagany
klucz zapadkowy z
gniazdem ½”
(niedostępny w firmie
Viking)
Rysunek nr 2: Nasadka do klucza do wnękowych tryskaczy
przyściennych horyzontalnych numer 13655W/B
30 września 2013 Tryskacze 14w
DANE TECHNICZNE
TRYSKACZE PRZYŚCIENNE
STANDARDOWEGO
REAGOWANIA
TABELA 1: DOSTĘPNE TEMPERATURY REAGOWANIA I WYKOŃCZENIA
Klasyfikacja Temperaturowa
Tryskacza
Nominalne Temperatury
Reagowania1
Maksymalna Temperatura
Otoczenia2
Kolor
Cieczy w Ampułce
Standardowy
57°C
38°C
Pomarańczowy
Standardowy
68°C
38°C
Czerwony
Średni
79°C
65°C
Żółty
Średni
93°C
65°C
Zielony
Wysoki
141°C
107°C
Niebieski
Bardzo wysoki
182°C
149°C
Fiołkowy
Wykończenia tryskaczy: Mosiądz, Chrom, Biały Poliester, Czarny Poliester i Czarny PTFE
Wykończenia odporne na korozję3: Biały Poliester, Czarny Poliester oraz Czarny PTFE ze wszystkimi nominalnymi temperaturami reagowania. Mosiądz pokryty Woskiem i Poliester pokryty Woskiem są dostępne dla tryskaczy z następującymi nominalnymi
temperaturami reagowania:
135 ºF (57 ºC) Biały Wosk 155 ºF (68 ºC) Jasnobrązowy wosk 175 ºF (79 ºC) Brązowy wosk 200 ºF (93 ºC) Brązowy wosk
286 ºF (141 ºC) Ciemnobrązowy wosk
1
2
3
4
Temperatura reagowania tryskacza jest wytłoczona na deflektorze.
W oparciu o NFPA-13. Mogą pojawić się inne zakresy, zależnie od gęstości obciążenia ogniowego, lokalizacji tryskacza oraz
innych wytycznych właściwych władz lokalnych. Należy odnieść się do odpowiednich norm.
Wykończenia odporne na korozję przeszły standardowe testy antykorozyjne wymagane przez jednostki certyfikujące wskazane
w Tabeli aprobat. Testy nie uwzględniają wszystkich środowisk korozyjnych. Przed montażem należy skonsultować z
Użytkownikiem czy proponowane powłoki ochronne są właściwe dla danego środowiska korozyjnego. Powłoki ochronne
tryskaczy automatycznych są stosowane tylko na odsłoniętych powierzchniach zewnętrznych tryskacza. Należy zwrócić
uwagę, że w tryskaczach wykończonych Poliestrem lub PTFE podkładka sprężynująca jest odkryta. W zraszaczach
wykończonych PTFE zabezpieczony jest również otwór wypływowy.
Temperatura topnienia wosku wynosi 170 °F (76 °C) dla tryskaczy o nominalnej temperaturze reagowania 286 °F (141 °C)
Delikatnie nałożyć nasadkę do klucza
na powierzchnię montażową tryskacza
Tryskacz horyzontalny
przyścienny
pokryty woskiem
* wymagany klucz zapadkowy z gniazdem ½”
(niedostępny w firmie Viking)
Nasadka do klucza numer 13577W/B**
do montażu tryskacza pokrytego woskiem
Rysunek nr 3: Nasadka do klucza do tryskaczy pokrytych woskiem numer 13577W/B
Formularz No. F_052504-PL-100614
Tryskacze 14x
30 września 2013
DANE TECHNICZNE
TRYSKACZE PRZYŚCIENNE
STANDARDOWEGO
REAGOWANIA
Tabela Aprobat 1 (UL)
Tryskacze przyścienne standardowego reagowania
wyłącznie do zagrożeń typu Light Hazard
Maksymalne ciśnienie robocze wody 175 PSI (12 bar)
A1X
Temperatura
Wykończenie
KLUCZ
Rozeta (jeżeli ma zastosowanie)
Aprobaty i dopuszczenia3, 4
(Należy odnieść się również do Kryteriów projektowych
SIN
przedstawionych)
NPT BSP
CULus4
NYC LPCB CE MED
Przyścienne horyzontalne
12995
VK104
PHM
½”
15
A1Y, B1X, B2X, C3Y
----80,6
64
12988
VK104
PHM
15
A1Y, B1X, B2X, C3Y
----Przyścienne pionowe
12996
VK106 PVM S/W
½”
15
-----80,6
58
129916
VK106 PVM S/W
15
-----Zaaprobowane temperatury reagowania
Zaaprobowane wykończenie
Zaaprobowane rozety
X - Zamontowane z rozetą standardową
A - 135 °F (57 °C), 155 °F (68 °C), 175 °F
1 – Mosiądz, Chrom, Biały Poliester7, Czarny
nawierzchniową lub rozetą dwudzielną
(79 °C), 200 °F (93 °C), 286 °F (141 °C),
Poliester7, oraz Czarny PTFE7
Viking Microfast® z regulacją Model F-1 lub
oraz 360 °F (182 °C)
2 – Mosiądz pokryty Woskiem oraz Poliester
rozetą wnękową Viking Micromatic® Model
B - 135 °F (57 °C), 155 °F (68 °C), 175 °F
pokryty Woskiem (odporne na korozję)
E-1 lub E 2
(79 °C), oraz 200 °F (93 °C)
3 - Wysoka temperatura 200 °F (93 °C)
Y - Zamontowane z rozetą standardową
C - 286 °F (141 °C)
Mosiądz pokryty Woskiem (odporne na
nawierzchniową lub rozetą dwudzielną
Viking Microfast® z regulacją Model F-1
korozję). Maksymalna dopuszczalna
temperatura otoczenia = 150 °F (65°C)
Przypisy
1 Podano numer podstawowy. Kompletny numer artykułu znaleźć można w aktualnym cenniku firmy Viking.
2 Wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa
przedstawioną wartość współczynnika K należy podzielić przez 10.
3 Tabela przedstawia wykazy i aprobaty udzielone do czasu opracowania tabeli. Inne wykazy i aprobaty mogą być w opracowaniu.
4 Ograniczone w wykazie cULus do zagrożeń typu Light Hazard, jeżeli dopuszczone do stosowania wg przyjętego standardu.
5 Zawarte w wykazie Underwriters Laboratories Inc. do stosowania w Stanach Zjednoczonych Ameryki i Kanadzie.
6 Tryskacz 12991 dostępny jest na specjalne zamówienie.
7 Umieszczone w Wykazie cULus jako odporne na korozję.
Numer
podstawowy1
Orientacja
tryskacza
Średnica
gwintu
Nominalna
Długość
wartość
całkowita
współczynnika
(mm)
K (SI)
KRYTERIA PROJEKTOWE - UL
(Należy odnieść się także do Tabeli aprobat nr 1 powyżej)
Wymagania dopuszczenia cULus:
Jak wskazano w Tabeli aprobat, horyzontalne tryskacze przyścienne standardowego reagowania są zamieszczone w Wykazie cULus, do montażu zgodnie z najnowszą edycją NFPA 13 dla standardowych tryskaczy przyściennych:
•
Zaprojektowane do stosowania w zagrożeniach typu Light Hazard wyłącznie tam, gdzie jest to dopuszczone wg przyjętego standardu.
•
Deflektor należy umieścić 4” do 12” (102 mm do 305 mm) poniżej sufitu.
•
Chronione powierzchnie i maksymalne odległości powinny być zgodne z wytycznymi NFPA 13.
•
Minimalna odległość wynosi 6 stóp (1,8 m)
•
Górną powierzchnię deflektora należy ustawiać równolegle do stropu.
•
Instalować w odległości minimum 4” (102 mm) od ścian szczytowych
•
Maksymalna odległość od końca ściany nie powinna przekraczać połowy maksymalnej odległości między tryskaczami. Odległość należy
mierzyć prostopadle do ściany.
•
Należy przestrzegać zasad montażu i zachowania odległości od przeszkód zawartych w NFPA 13 dla standardowych tryskaczy przyściennych
WAŻNE: Zawsze należy odnieść się do Formularza nr F_091699 – Środki Ostrożności i Przemieszczanie Tryskaczy (Care and Handling
of Sprinklers). Należy również odnieść się do strony QR1-3 w celu zapoznania się z informacjami dotyczącymi środków ostrożności,
montażem i konserwacją. Tryskacze firmy Viking należy montować zgodnie z najnowszymi kartami katalogowymi firmy Viking, właściwymi normami NFPA, FM Global, LPCB, APSAD, VdS, oraz innych organizacji podobnego typu, oraz norm, rozporządzeń i standardów
państwowych kiedy tylko mają zastosowanie.
Formularz No. F_052504-PL-100614
30 września 2013 Tryskacze 14y
DANE TECHNICZNE
TRYSKACZE PRZYŚCIENNE
STANDARDOWEGO
REAGOWANIA
Tabela Aprobat 2 (FM)
Tryskacze przyścienne standardowego reagowania
wyłącznie do zagrożeń typu Light Hazard
Maksymalne ciśnienie robocze wody 175 PSI (12 bar)
A1X
Temperatura
Wykończenie
KLUCZ
Rozeta (jeżeli ma zastosowanie)
Nominalna
Długość
Aprobaty FM3, 4
wartość
SIN
całkowita
(należy odnieść się także do Kryteriów projektowych
współczynnika
(mm)
poniżej)
NPT BSP
K (SI)
Przyścienne horyzontalne
12995
VK104
PHM
½”
15
A1Y, B1X
80,6
64
12988
VK104
PHM
15
A1Y, B1X
Przyścienne pionowe4
12996
VK106 PVM S/W
½”
15
A1Z
80,6
58
129915
VK106 PVM S/W
15
A1Z
Zaaprobowane temperatury reagowania
Zaaprobowane wykończenie
Zaaprobowane rozety
X – Zamontowane z rozetą standardową
A – 135 ºF (57 ºC), 155 ºF (68 ºC), 175 ºF
1 – Mosiądz i Chrom
nawierzchniową lub rozetą dwudzielną
(79 ºC), 200 ºF (93 ºC) oraz 286 ºF
Viking Microfast® z regulacją Model F 1
(141 ºC)
lub rozetą wnękową Viking Micromatic®
B – 135 ºF (57 ºC), 155 ºF (68 ºC), 175 ºF
Model E-1 lub E-2 lub rozetą wnękową
(79 ºC) oraz 200 ºF (93 ºC)
Model G-1
Y – Zamontowane z rozetą standardową
nawierzchniową lub rozetą dwudzielną
Viking Microfast® z regulacją Model F 1
Z – Zamontowane z rozetą standardową
nawierzchniową
Numer
podstawowy1
1
2
3
4
5
Orientacja
tryskacza
Średnica
gwintu
Przypisy
Podano numer podstawowy. Kompletny numer artykułu znaleźć można w aktualnym cenniku firmy Viking.
Wartość metryczną współczynnika K (wg układu SI) przedstawiono dla ciśnienia mierzonego w barach. Jeżeli ciśnienie jest mierzone w kPa,
przedstawioną wartość współczynnika K należy podzielić przez 10.
Tabela przedstawia wykazy i aprobaty dostępne w momencie opracowania tabeli. Inne wykazy i aprobaty mogą być w opracowaniu.
Tryskacze przyścienne pionowe firmy Viking mogą być montowane w pozycji wiszącej lub stojącej.
Tryskacz 12991 dostępny jest na specjalne zamówienie.
KRYTERIA PROJEKTOWE - FM
(należy się również odnieść do Tabeli Aprobat przedstawionej)
Wymagania aprobaty FM:
Tryskacze przyścienne w powyższej Tabeli aprobat nr 2 uzyskały aprobatę FM jako tryskacze przyścienne standardowego reagowania dla
powierzchni niemagazynowych zgodnie z wytycznymi Tabeli aprobat FM (FM Approval Guide). Należy odnieść się do najnowszych właściwych
zeszytów FM Global (Loss Prevention Data Sheet) (z uwzględnieniem zeszytu 2-0) oraz Technicznych Biuletynów Doradczych (Technical Advisory Bulletins). Zeszyty FM Global (Loss Prevention Data Sheet) oraz Techniczne Biuletyny Doradcze (Technical Advisory Bulletins) zawierają
wytyczne dotyczące między innymi minimalnych wymagań zasilania wodnego, projektów hydraulicznych, nachylenia stropu i przeszkód, minimalnych i maksymalnych dopuszczalnych odległości oraz odległości deflektora od stropu.
UWAGA: Wytyczne montażowe FM mogą się różnić od wymagań cULus i/lub NFPA.
WAŻNE: Zawsze należy odnieść się do Formularza nr F_091699 – Środki Ostrożności i Przemieszczanie Tryskaczy (Care and Handling
of Sprinklers). Należy również odnieść się do strony QR1-3 w celu zapoznania się z informacjami dotyczącymi środków ostrożności,
montażem i konserwacją. Tryskacze firmy Viking należy montować zgodnie z najnowszymi kartami katalogowymi firmy Viking, właściwymi normami NFPA, FM Global, LPCB, APSAD, VdS, oraz innych organizacji podobnego typu, oraz norm, rozporządzeń i standardów
państwowych kiedy tylko mają zastosowanie.
Formularz No. F_052504-PL-100614
Tryskacze 14z
30 września 2013
DANE TECHNICZNE
TRYSKACZE PRZYŚCIENNE
STANDARDOWEGO
REAGOWANIA
Średnica otworu w ścianie:
minimum 2-5/16” (58,7 mm)
maksimum 2-1/2” (63,5 mm)
minimum
Tryskacz HPM
12995 (VK104)
maksimum
Zamontowany ze standardową rozetą
nawierzchniową 1/8” (3,1 mm)
Zamontowany z rozetą dwudzielną
Microfast® z regulacją Model F-1
Rysunek 4: Wymiary tryskacza horyzontalnego z rozetą standardową oraz z rozetą dwudzielną z regulacją Model F-1
Średnica otworu w ścianie:
minimum 2-5/16” (58,7 mm)
maksimum 2-1/2” (63,5 mm)
minimum
maksimum
Zamontowany z rozetą wnękową
Micromatic® Model E-1
minimum
maksimum
Zamontowany ze rozetą wnękową
gwintowaną Model E-2
Tryskacz przyścienny
pionowy VK106
Rysunek 5: Wymiary tryskacza przyściennego horyzontalnego z rozetami wnękowymi Model E-1 i Model E-2 oraz
wymiary tryskacza przyściennego pionowego
Formularz No. F_052504-PL-100614
