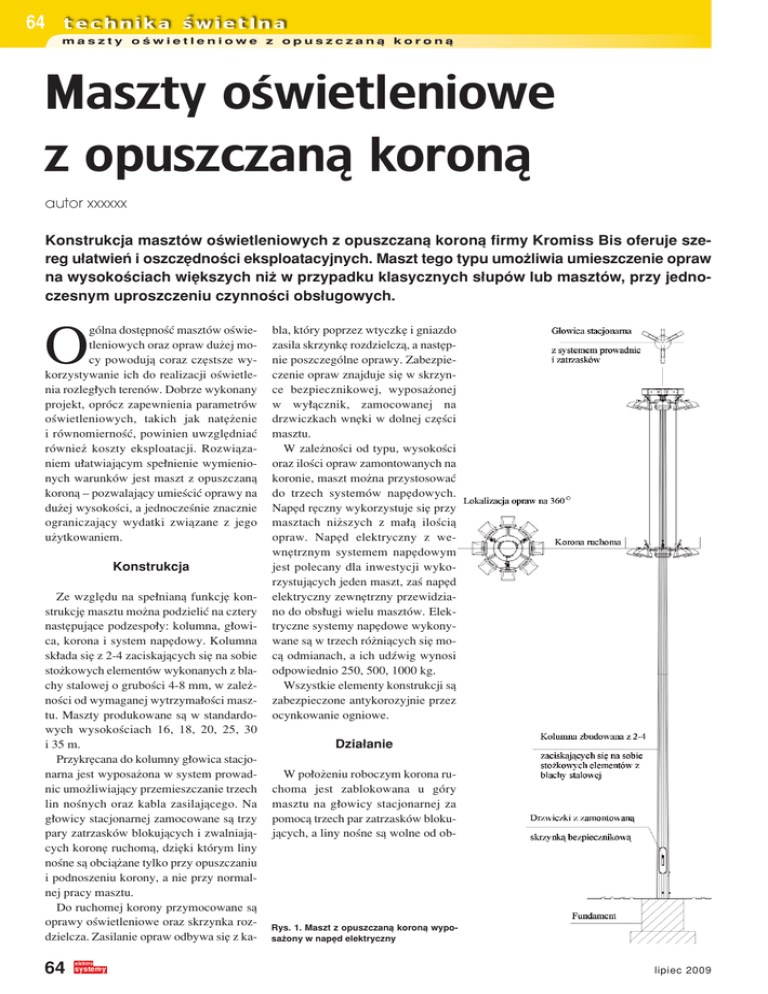

Maszty oświetleniowe z opuszczaną koroną
64 maszty oúwietleniowe z opuszczanπ koronπ Maszty oświetleniowe z opuszczaną koroną autor xxxxxx Konstrukcja masztÛw oúwietleniowych z opuszczanπ koronπ firmy Kromiss Bis oferuje szereg u≥atwieÒ i oszczÍdnoúci eksploatacyjnych. Maszt tego typu umoøliwia umieszczenie opraw na wysokoúciach wiÍkszych niø w przypadku klasycznych s≥upÛw lub masztÛw, przy jednoczesnym uproszczeniu czynnoúci obs≥ugowych. O gÛlna dostÍpnoúÊ masztÛw oúwietleniowych oraz opraw duøej mocy powodujπ coraz czÍstsze wykorzystywanie ich do realizacji oúwietlenia rozleg≥ych terenÛw. Dobrze wykonany projekt, oprÛcz zapewnienia parametrÛw oúwietleniowych, takich jak natÍøenie i rÛwnomiernoúÊ, powinien uwzglÍdniaÊ rÛwnieø koszty eksploatacji. Rozwiπzaniem u≥atwiajπcym spe≥nienie wymienionych warunkÛw jest maszt z opuszczanπ koronπ ñ pozwalajπcy umieúciÊ oprawy na duøej wysokoúci, a jednoczeúnie znacznie ograniczajπcy wydatki zwiπzane z jego uøytkowaniem. Konstrukcja Ze wzglÍdu na spe≥nianπ funkcjÍ konstrukcjÍ masztu moøna podzieliÊ na cztery nastÍpujπce podzespo≥y: kolumna, g≥owica, korona i system napÍdowy. Kolumna sk≥ada siÍ z 2-4 zaciskajπcych siÍ na sobie stoøkowych elementÛw wykonanych z blachy stalowej o gruboúci 4-8 mm, w zaleønoúci od wymaganej wytrzyma≥oúci masztu. Maszty produkowane sπ w standardowych wysokoúciach 16, 18, 20, 25, 30 i 35 m. PrzykrÍcana do kolumny g≥owica stacjonarna jest wyposaøona w system prowadnic umoøliwiajπcy przemieszczanie trzech lin noúnych oraz kabla zasilajπcego. Na g≥owicy stacjonarnej zamocowane sπ trzy pary zatrzaskÛw blokujπcych i zwalniajπcych koronÍ ruchomπ, dziÍki ktÛrym liny noúne sπ obciπøane tylko przy opuszczaniu i podnoszeniu korony, a nie przy normalnej pracy masztu. Do ruchomej korony przymocowane sπ oprawy oúwietleniowe oraz skrzynka rozdzielcza. Zasilanie opraw odbywa siÍ z ka- 64 bla, ktÛry poprzez wtyczkÍ i gniazdo zasila skrzynkÍ rozdzielczπ, a nastÍpnie poszczegÛlne oprawy. Zabezpieczenie opraw znajduje siÍ w skrzynce bezpiecznikowej, wyposaøonej w wy≥πcznik, zamocowanej na drzwiczkach wnÍki w dolnej czÍúci masztu. W zaleønoúci od typu, wysokoúci oraz iloúci opraw zamontowanych na koronie, maszt moøna przystosowaÊ do trzech systemÛw napÍdowych. NapÍd rÍczny wykorzystuje siÍ przy masztach niøszych z ma≥π iloúciπ opraw. NapÍd elektryczny z wewnÍtrznym systemem napÍdowym jest polecany dla inwestycji wykorzystujπcych jeden maszt, zaú napÍd elektryczny zewnÍtrzny przewidziano do obs≥ugi wielu masztÛw. Elektryczne systemy napÍdowe wykonywane sπ w trzech rÛøniπcych siÍ mocπ odmianach, a ich udüwig wynosi odpowiednio 250, 500, 1000 kg. Wszystkie elementy konstrukcji sπ zabezpieczone antykorozyjnie przez ocynkowanie ogniowe. Dzia≥anie W po≥oøeniu roboczym korona ruchoma jest zablokowana u gÛry masztu na g≥owicy stacjonarnej za pomocπ trzech par zatrzaskÛw blokujπcych, a liny noúne sπ wolne od ob- Rys. 1. Maszt z opuszczanπ koronπ wyposaøony w napÍd elektryczny lipiec 2009 R E K L A M A maszty oúwietleniowe... Rys. 2. Maszt z opuszczana koronπ, z napÍdem rÍcznym ciπøenia. Aby opuúciÊ koronÍ ruchomπ, naleøy pod≥πczyÊ system napÍdowy do lin noúnych poprzez odpowiedni rozdzielacz, od≥πczyÊ wtyczkÍ kabla zasilajπcego od skrzynki zabezpieczajπcej. W przypadku masztÛw z elektrycznym napÍdem zasilanie systemu odbywa siÍ ze skrzynki zabezpieczajπcej. Uwolnienie korony ruchomej nastÍpuje poprzez jej podniesienie, aø do zadzia≥ania wy≥πcznika kraÒcowego, ktÛry ogranicza ruch korony do gÛry, w tym samym momencie nastÍpuje zwolnienie zatrzaskÛw. NastÍpnie moøna opuúciÊ koronÍ do wymaganej wysokoúci. Poniewaø d≥ugoúÊ kabla zasilajπcego jest rÛwna wysokoúci masztu, dla celÛw kontrolnych zasilanie g≥owicy w pozycji opuszczonej jest 66 maszty oúwietleniowe z opuszczanπ koronπ realizowane poprzez krÛtki kabel, ktÛrym moøna doprowadziÊ zasilanie ze skrzynki bezpiecznikowej. Podnoszenie opraw odbywa siÍ podobnie. Podnosi siÍ koronÍ do gÛry do momentu zadzia≥ania wy≥πcznika kraÒcowego, a nastÍpnie opuszcza do jej zablokowania na g≥owicy stacjonarnej. NastÍpuje wÛwczas samoczynne zwolnienie lin i moøna od≥πczyÊ system napÍdowy. Zalety rozwiπzania Korzyúci wynikajπce z wykorzystania masztÛw z opuszczanπ koronπ moøna podzieliÊ na inwestycyjne oraz eksploatacyjne. W celu rozpatrzenia korzyúci inwestycyjnych porÛwnano dwa rozwiπzania oúwietlenia powierzchni o wymiarach 200 x 200 m, na ktÛrej jest wymagane úrednie natÍøenie 40 lx. Maszty z koronπ stacjonarnπ Wykorzystano maszty o wysokoúci 20 m i oprawy 1000 W. Do uzyskania wymaganego natÍøenia zastosowano dziewiÍÊ masztÛw po szeúÊ opraw 1000 W na kaødym maszcie. Uzyskano Esr = 47 lx przy rÛwnomiernoúci 0,43, ≥πczna moc zainstalowana wynios≥a 54 kW (rys. 6). Rys. 3. Maszty z opuszczanπ koronπ moøna stosowaÊ w miejscach, w ktÛrych warunki techniczne ograniczajπ dostÍp do opraw (oúwietlenie terenÛw kolejowych, trakcji tramwajowej itp.) Maszty z koronπ ruchomπ Wykorzystano maszty z opuszczanπ koronπ o wysokoúci 30 m i oprawy 2000 W. Zastosowano cztery maszty po szeúÊ opraw oraz jeden maszt z czterema oprawami. Uzyskano Esr = 49 lx przy rÛwnomiernoúci 0,51, ≥πczna moc zainstalowana wynios≥a 56 kW (rys. 7). DziÍki zastosowaniu masztÛw z koronπ ruchomπ zmniejszono niemal o po≥owÍ liczbÍ konstrukcji oúwietleniowych, co jest jednoznaczne ze zmniejszeniem liczby fundamentÛw, d≥ugoúci kabli zasilajπcych, liczby opraw oúwietleniowych oraz kosztÛw zwiπzanych z ich montaøem. Koszty eksploatacji Rys. 4. Opuszczana korona masztu 66 G≥Ûwnym argumentem stosowania omawianych masztÛw jest minimalizacja kosztÛw eksploatacji. W przypadku zastosowania systemu z opuszczanπ koronπ wymiana ürÛd≥a úwiat≥a i konserwacja opraw nie wymaga specjalistycznego sprzÍtu düwigowego. Jest to szczegÛlnie istotne tam, gdzie ze wzglÍdu na warunki pracy opraw, wymagana jest czÍsta obs≥uga konserwacyjna (tereny o duøym zanieczyszczeniu powietrza). Maszty z opuszczanπ koronπ lipiec 2009 maszty oúwietleniowe z opuszczanπ koronπ R Rys. 6. Rozk≥ad natÍøenia úwiat≥a ñ oúwietlenie wykorzystujπce maszty z koronπ stacjonarnπ E K L A M A Rys. 5. ZewnÍtrzny, od≥πczany system napÍdowy jest przeznaczony do obs≥ugi wielu masztÛw Rys. 7. Rozk≥ad natÍøenia úwiat≥a ñ oúwietlenie wykorzystujπce maszty z koronπ ruchomπ moøna zastosowaÊ w miejscach, w ktÛrych warunki techniczne montaøu masztu ograniczajπ dostÍp do opraw. Dotyczy to np. oúwietlenia terenÛw kolejowych, trakcji tramwajowej. autor xxxxxxxx Autor jest xxxxxxxxxxxxxx KROMISS-BIS 42-202 CzÍstochowa ul. LegionÛw 92 tel. (34) 360 24 00 fax (34) 360 24 01 e-mail: [email protected] www.kromiss-bis.pl
