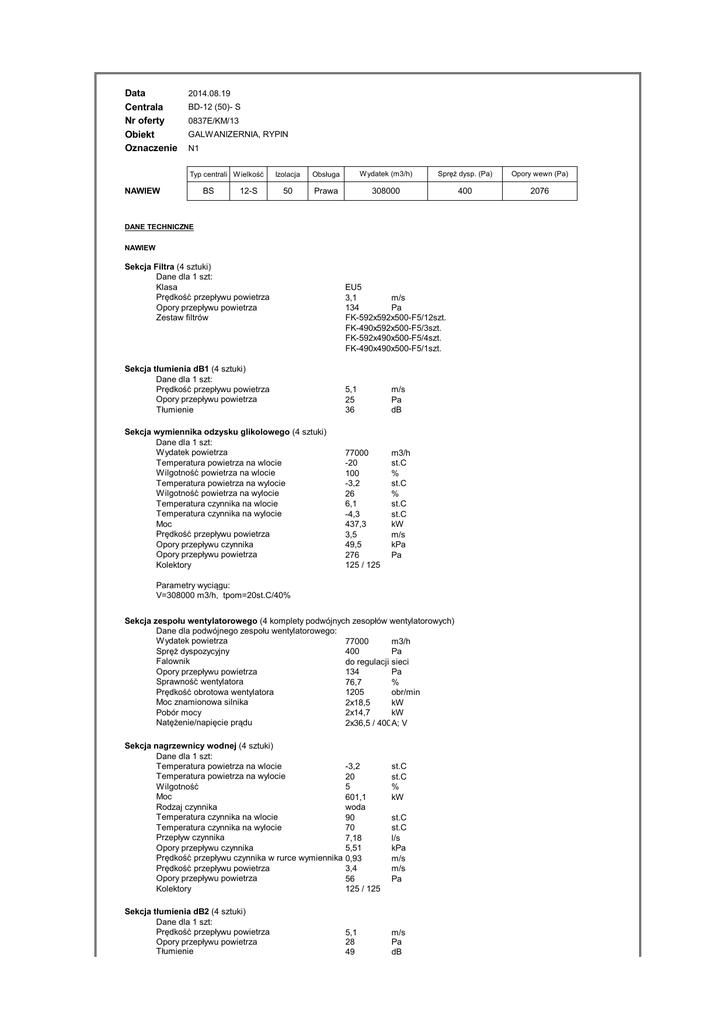

Data Centrala Nr oferty Obiekt Oznaczenie

Data
Centrala
Nr oferty
Obiekt
Oznaczenie
2014.08.19
BD-12 (50)- S
0837E/KM/13
GALWANIZERNIA, RYPIN
N1
Typ centrali Wielkość
NAWIEW
BS
12-S
Izolacja
Obsługa
Wydatek (m3/h)
Spręż dysp. (Pa)
Opory wewn (Pa)
50
Prawa
308000
400
2076
DANE TECHNICZNE
NAWIEW
Sekcja Filtra (4 sztuki)
Dane dla 1 szt:
Klasa
Prędkość przepływu powietrza
Opory przepływu powietrza
Zestaw filtrów
EU5
3,1
m/s
134
Pa
FK-592x592x500-F5/12szt.
FK-490x592x500-F5/3szt.
FK-592x490x500-F5/4szt.
FK-490x490x500-F5/1szt.
Sekcja tłumienia dB1 (4 sztuki)
Dane dla 1 szt:
Prędkość przepływu powietrza
Opory przepływu powietrza
Tłumienie
5,1
25
36
m/s
Pa
dB
Sekcja wymiennika odzysku glikolowego (4 sztuki)
Dane dla 1 szt:
Wydatek powietrza
Temperatura powietrza na wlocie
Wilgotność powietrza na wlocie
Temperatura powietrza na wylocie
Wilgotność powietrza na wylocie
Temperatura czynnika na wlocie
Temperatura czynnika na wylocie
Moc
Prędkość przepływu powietrza
Opory przepływu czynnika
Opory przepływu powietrza
Kolektory
77000
-20
100
-3,2
26
6,1
-4,3
437,3
3,5
49,5
276
125 / 125
m3/h
st.C
%
st.C
%
st.C
st.C
kW
m/s
kPa
Pa
Parametry wyciągu:
V=308000 m3/h, tpom=20st.C/40%
Sekcja zespołu wentylatorowego (4 komplety podwójnych zesopłów wentylatorowych)
Dane dla podwójnego zespołu wentylatorowego:
Wydatek powietrza
77000
m3/h
Spręż dyspozycyjny
400
Pa
Falownik
do regulacji sieci
Opory przepływu powietrza
134
Pa
Sprawność wentylatora
76,7
%
Prędkość obrotowa wentylatora
1205
obr/min
Moc znamionowa silnika
2x18,5
kW
Pobór mocy
2x14,7
kW
Natężenie/napięcie prądu
2x36,5 / 400A; V
Sekcja nagrzewnicy wodnej (4 sztuki)
Dane dla 1 szt:
Temperatura powietrza na wlocie
Temperatura powietrza na wylocie
Wilgotność
Moc
Rodzaj czynnika
Temperatura czynnika na wlocie
Temperatura czynnika na wylocie
Przepływ czynnika
Opory przepływu czynnika
Prędkość przepływu czynnika w rurce wymiennika
Prędkość przepływu powietrza
Opory przepływu powietrza
Kolektory
-3,2
20
5
601,1
woda
90
70
7,18
5,51
0,93
3,4
56
125 / 125
st.C
st.C
%
kW
Sekcja tłumienia dB2 (4 sztuki)
Dane dla 1 szt:
Prędkość przepływu powietrza
Opory przepływu powietrza
Tłumienie
5,1
28
49
m/s
Pa
dB
st.C
st.C
l/s
kPa
m/s
m/s
Pa
ROZKŁAD POZIOMU MOCY AKUSTYCZNEJ
dB(A)
63
125
250
500
1000
46
70,1
62,2
52,1
46,9
48,6
65,9
63,8
50,3
41,9
32
53,1
47,2
49,1
49,9
Hz
ssanie nawiewu
tłoczenie nawiewu
otoczenie nawiewu (1m)
WYMIARY
Blok (x 4
szer (mm) wys (mm)
sztuki)
1
2
3
4
5
3000
3000
3000
3000
3000
2500
2500
2500
2500
2500
dł (mm)
2300
750
1950
650
2150
rama (mm) masa (kg)
120
120
120
120
120
MASA ŁĄCZNA CENTRALI
1048,8
719,6
1368
599,3
959,8
19 510
kg
2000
53,2
48,9
51,2
4000
58,2
55,1
48,2
8000
61,3
61,5
32,3
Suma
71,6
69,5
58
