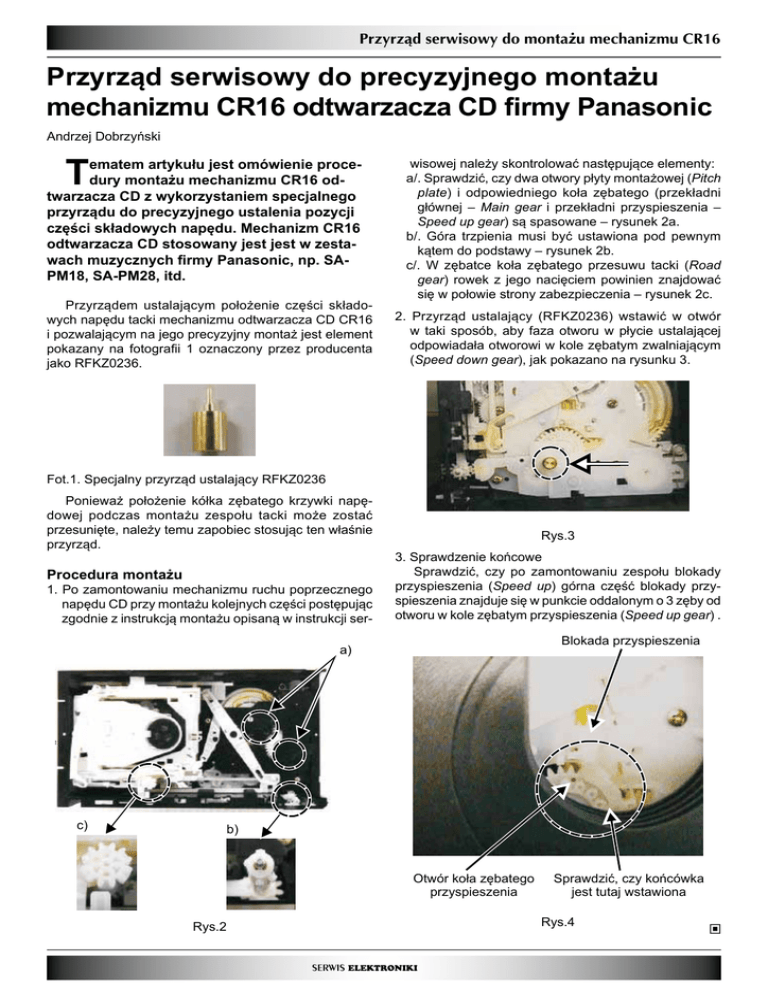

Przyrząd serwisowy do montażu mechanizmu CR16
Przyrząd serwisowy do precyzyjnego montażu mechanizmu CR16 odtwarzacza CD firmy Panasonic
Andrzej Dobrzyński
T
ematem artykułu jest omówienie procedury montażu mechanizmu CR16 odtwarzacza CD z wykorzystaniem specjalnego
przyrządu do precyzyjnego ustalenia pozycji
części składowych napędu. Mechanizm CR16
odtwarzacza CD stosowany jest jest w zestawach muzycznych firmy Panasonic, np. SAPM18, SA-PM28, itd.
Przyrządem ustalającym położenie części składowych napędu tacki mechanizmu odtwarzacza CD CR16
i pozwalającym na jego precyzyjny montaż jest element
pokazany na fotografii 1 oznaczony przez producenta
jako RFKZ0236.
wisowej należy skontrolować następujące elementy:
a/. Sprawdzić, czy dwa otwory płyty montażowej (Pitch
plate) i odpowiedniego koła zębatego (przekładni
głównej – Main gear i przekładni przyspieszenia –
Speed up gear) są spasowane – rysunek 2a.
b/. Góra trzpienia musi być ustawiona pod pewnym
kątem do podstawy – rysunek 2b.
c/. W zębatce koła zębatego przesuwu tacki (Road
gear) rowek z jego nacięciem powinien znajdować
się w połowie strony zabezpieczenia – rysunek 2c.
2. Przyrząd ustalający (RFKZ0236) wstawić w otwór
w taki sposób, aby faza otworu w płycie ustalającej
odpowiadała otworowi w kole zębatym zwalniającym
(Speed down gear), jak pokazano na rysunku 3.
Fot.1. Specjalny przyrząd ustalający RFKZ0236
Ponieważ położenie kółka zębatego krzywki napędowej podczas montażu zespołu tacki może zostać
przesunięte, należy temu zapobiec stosując ten właśnie
przyrząd.
Procedura montażu
1. Po zamontowaniu mechanizmu ruchu poprzecznego
napędu CD przy montażu kolejnych części postępując
zgodnie z instrukcją montażu opisaną w instrukcji ser-
Rys.3
3. Sprawdzenie końcowe
Sprawdzić, czy po zamontowaniu zespołu blokady
przyspieszenia (Speed up) górna część blokady przyspieszenia znajduje się w punkcie oddalonym o 3 zęby od
otworu w kole zębatym przyspieszenia (Speed up gear) .
Blokada przyspieszenia
a)
c)
b)
Otwór ko³a zêbatego
przyspieszenia
Sprawdziæ, czy koñcówka
jest tutaj wstawiona
Rys.4
Rys.2
