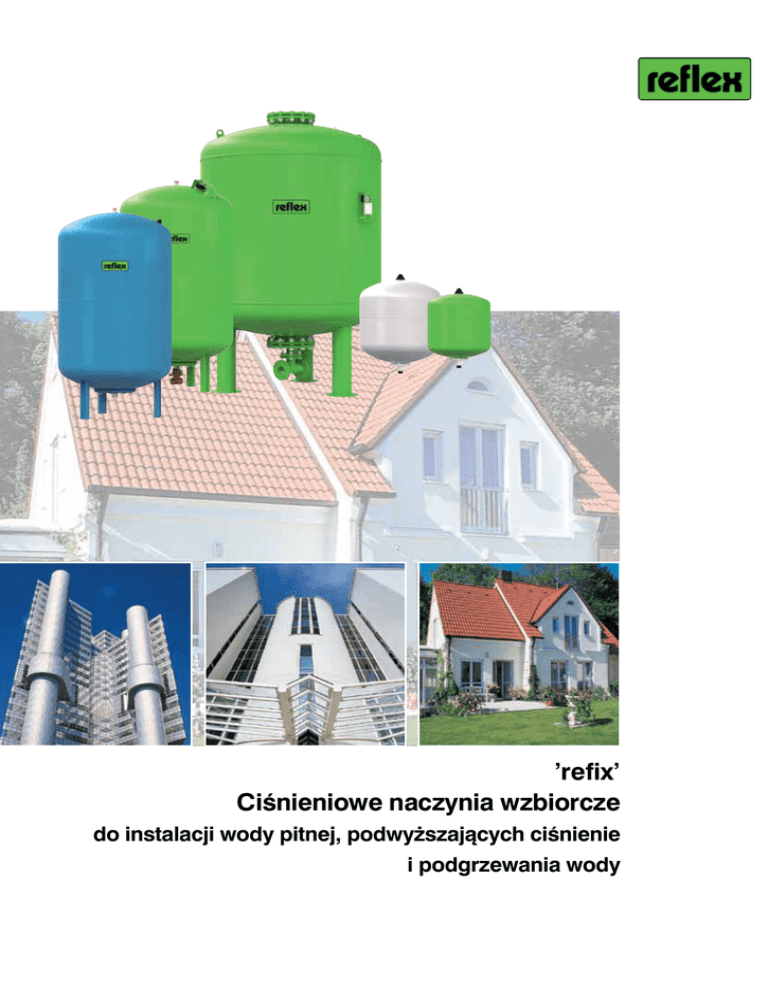

’refix’
Ciśnieniowe naczynia wzbiorcze
do instalacji wody pitnej, podwyższających ciśnienie
i podgrzewania wody
’refix’
Gwarancja najczystszej wody
Ciśnieniowe naczynia wzbiorcze ‘refix’
zostały
zaprojektowane
specjalnie
do instalacji wody użytkowej. Znajdują
zastosowanie jako ciśnieniowe naczynia
przeponowe, zabezpieczające instalacje
z pojemnościowym podgrzewaczem wody,
a także jako zbiorniki sterujące i buforowe
w instalacjach podwyższających ciśnienie.
Ciśnieniowe naczynia wzbiorcze ‘refix’ są
fabrycznie napełniane azotem. Przestrzeń
gazowa oddzielona jest od wodnej gumową membraną. Wszystkie elementy mające
kontakt z wodą są zabezpieczone przed
korozją.
Naczynia typu ‘refix DD, DT5‘ są
przepływowe,
spełniają
wszystkie
wymagania normy DIN 4807 cz.5
i posiadają atesty PZH
’refix DD’ i ’flowjet’:
zgrany duet
2
Zbiorniki typu ’refix DD’ to przepływowe naczynia wyrównawcze, instalowane przed podgrzewaczami wody oraz jako naczynia sterujące
w urządzeniach podwyższających ciśnienie.
Standardowe wyposażenie zawiera trójnik
Rp ¾. Nowością jest armatura przepływowa
‘flowjet’. Jest ona instalowana między naczyniem ‘refix DD’ a trójnikiem. Tym samym
spełnione są wszystkie wymogi normy DIN
4807 cz.5 - możliwość odcięcia, opróżnienia
oraz przepływ.
2 - 33 l
8l
’flowjet’
10 bar/70 °C
także 25 bar/70 °C
16 bar/70 °C
’refix DT5’:
naczynia do zadań specjalnych
Naczynia ‘refix DT5’ instalowane są głównie
jako zbiorniki buforowe w instalacjach
podwyższających ciśnienie, ale także w instalacjach ciepłej wody użytkowej. Naczynia typu ‘refix DT5 60-500’ wyróżniają się
zintegrowaną armaturą przepływową G 1¼
z odcinaniem i opróżnianiem. Na życzenie
dostępne są przyłącza do DN 80. Naczynia
typu ‘refix DT5 ’ powyżej 500 l z podłączeniami wody ≥ DN 50, 65, 80 lub DN 100
zaprojektowano z myślą o instalacjach
ze szczególnie dużymi przepływami.
60 - 3.000 l
80 - 3.000 l
10 bar/70 °C
także 16 i 25 bar
’refix DE, DE junior’:
ochrona przed korozją
Naczynia ‘refix DE, DE junior’ to naczynia
nieprzepływowe. Wszystkie ich części
mające kontakt z wodą są zabezpieczone
przed korozją. Naczynia te instalowane są
głównie w instalacjach wody przemysłowej
i indywidualnych instalacjach hydroforowych.
2 - 5.000 l
8 - 5.000 l
8 - 3.000 l
10 bar/70 °C
także 16 bar
także 25 bar
Przykład:
’refix DD’ i ’flowjet’ – zgrany duet
Spis treści
Informacje
ogólne
Straty wody:
cieknący zawór bezpieczeństwa
= podwyższone zużycie
Obciążenie instalacji:
nietłumione skoki ciśnienia
Oszczędność wody:
zawór bezpieczeństwa nie cieknie
Ochrona instalacji:
Tłumienie skoków ciśnienia
2
3
Dane techniczne
’refix DD’
4
’flowjet’
4
’refix DT5’
5
’refix DE’
6-7
’refix DE junior’ 8
’refix HW’
8
’refix’ w instalacjach
przygotowania c.w.u.
Funkcje
9
Obsługa
9
Dobór
10
Przykłady
11
instalacji
’refix DD’ + ’flowjet’
Naczynie ‘refix DD’ można zainstalować
pojedynczo lub z ‘flowjet’
wnętrze zbiornika pokryte specjalną powłoką
z lakieru proszkowego, posiadającą atest PZH,
z przeznaczeniem do wody pitnej
’refix’ w instalacjach
podwyższających
ciśnienie
Funkcje
12-13
Obsługa
12-13
Dobór
12-13
Przykłady
14
instalacji
membrana posiada atest PZH
trójnik Rp ¾ (w zakresie dostawy ’refix DD’)
oszczędna
armatura przepływowa Lista urządzeń 15
’flowjet’ spełnia cztery funkcje:
ciągły obieg wody w naczyniu
odcięcie
opróżnianie
bypass przy odcięciu naczynia
’refix DD’
’refix DD’
Dane techniczne
2 - 25 litrów
’refix DD’
33 litry
z uchwytami
(widok z tyłu)
ØD
do instalacji wody użytkowej, podwyższających
ciśnienie i podgrzewających wodę, zgodnie
z normą DIN 1988
przepływowe, z kierownicą przepływu High-Flow
niewymienna membrana posiada atest PZH
dopuszczenie zgodne z dyrektywą dotyczącą
urządzeń ciśnieniowych 97/23/WE
lakierowane na zielono lub biało, z zewnątrz
i od wewnątrz, zgodnie z wytycznymi PZH
ciśnienie wstępne 4,0 bar
możliwość zainstalowania armatury przepływowej
‘flowjet’
ØD
H
H
A
A
wraz z trójnikiem Rp ¾
(refix ’DD 8 - 33l’)
Typ
10 bar / 70 °C
DD 2
DD 8
DD 12
DD 18
DD 25
DD 33
Indeks
zielone
białe
73.81.500
--73.08.000 73.07.700
73.08.200 73.07.800
73.08.300 73.07.900
73.08.400 73.80.400
73.80.700 73.80.800
ØD
mm
132
206
280
280
280
354
H
mm
260
336
310
395
498
466
A
G¾
G¾
G¾
G¾
G¾
G¾
Waga
kg
1,1
2,6
2,8
3,8
4,8
9,2
25 bar / 70 °C
DD 8
72.90.200 72.90.300
206
330
G¾
3,4
’refix DD’
- dostawa obejmuje trójnik
– naczynie
dostępne
również w kolorze białym
kierownica
przepływu
High-Flow
Vn pojemność nominalna [litry]
4
Armatura przepływowa ’flowjet’
bezpieczna armatura odcinająca i opróżniająca
do naczyń ‘refix DD’
zgodna z normą DIN 4807 cz.5
dopuszczalne ciśnienie pracy 16 bar
dopuszczalna temperatura pracy 70°C
podłączenie obustronne G ¾
możliwość zainstalowania bocznych trójników
o średnicy nominalnej otworu przelotowego 1”
Typ
Indeks
flowjet ¾
91.16.799
Taśma mocująca
do zbiorników o pojemności 8-25 litrów
Konsola z taśmą zaciskającą
- ułatwia zamontowanie naczynia
Indeks
8 - 25 l
76.11.000
zakres dostawy
’refix DD’
’flowjet’
montaż
umożliwiający
odcięcie przepływu
trójnik Rp ¾ objęty
zakresem dostawy
(V do 2,5 m³/h)
’refix DT5’
Dane techniczne
’refix DT5’
ØD
do instalacji podwyższających ciśnienie,
wody użytkowej i podgrzewania wody,
zgodnie z normą DIN 1988
z armaturą przepływową ‘flowjet’,
ØD
zaworem odcinającym i opróżniającym
lub przyłączem kołnierzowym
części mające kontakt z wodą są
zabezpieczone przed korozją
dopuszczenie zgodne z dyrektywą
dotyczącą urządzeń ciśnieniowych
H
97/23/WE
wymienna membrana posiada
h
atest PZH
A
dopuszczalna temp. pracy 70°C
60 lakierowane na zielono, z zewnątrz
500 (Ø 740) litrów
i od wewnątrz, zgodnie z wytycznymi PZH
ciśnienie wstępne 4,0 bar
Typ
10 bar / 70 °C
DT5
60
DT5
80
DT5 100
DT5 200
DT5 300
DT5 400
DT5 500
DT5 600
DT5 800
DT5 1000 Ø 740
Indeks
H
h
73.09.000
73.09.100
73.09.200
73.09.300
73.09.400
73.19.305
73.09.500
73.65.600
73.65.700
73.65.800
mm
409
480
480
635
635
740
740
740
740
740
Waga
kg
15,0
15,5
17,0
37,0
43,0
56,0
69,0
146,0
180,0
212,0
1000 Ø 1000
1500
2000
3000
73.20.105
73.20.305
73.20.505
73.20.705
1000
1200
1200
1500
2000
2000
2450
2520
160
160
160
190
420
460
540
1070
16 bar / 70 °C
DT5
80
DT5 100
DT5 200
DT5 300
DT5 400
DT5 500
DT5 600
DT5 800
DT5 1000 Ø 740
73.06.005
73.65.408
73.65.108
73.09.205
73.70.400
73.70.500
73.70.600
73.70.700
73.70.800
480
480
635
635
740
740
740
740
740
750
835
975
1275
1395
1615
1860
2325
2604
70
70
80
80
235
235
235
235
235
21,8
25,0
65,0
68,0
116,0
126,0
160,0
204,0
254,0
73.20.205
73.20.405
73.20.605
73.20.805
1000
1200
1200
1500
2000
2000
2450
2520
160
160
160
190
520
650
895
1222
1000 Ø 1000
1500
2000
3000
Vn pojemność nominalna [litry]
x
•
*
wykonanie standardowe
warianty przyłączy (indeksy -> aktualny cennik)
wartość „h“ dotyczy wykonania standardowego
wymiarowanie przyłączy - str. 10
A
h
600 1000 (Ø 740) litrów
h*
mm
80
70
70
80
80
70
70
235
235
235
DT5
DT5
DT5
DT5
H
H
H
mm
766
750
835
975
1275
1245
1475
1860
2325
2604
DT5
DT5
DT5
DT5
ØD
ØD
ØD
h
A
1000 (Ø 1000) 2000 litrów
’flowjet’
Rp 1 ¼
x
x
x
x
x
x
x
x
x
x
x
DN 50
•
•
•
•
•
•
x
x
x
•
•
•
•
x
x
x
x
x
A
3000 litrów
Przyłącze
DN 65
DN 80
PN 16
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
x
x
x
x
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
x
x
x
x
•
•
•
•
DN 100
5
•
•
•
•
•
•
•
•
’refix DE’
Dane techniczne
’refix DE’
do instalacji, które nie podlegają wymogom normy
DIN 1988, np. do instalacji przeciwpożarowych,
wody użytkowej i ogrzewania podłogowego
bez armatury przepływowej, odcinającej
i opróżniającej
części mające kontakt z wodą
są zabezpieczone przed korozją
dopuszczenie zgodne z dyrektywą
ØD
dot. urządzeń ciśnieniowych 97/23/WE
wymienna membrana
H
posiada atest PZH
lakierowane na niebiesko
A
ciśnienie wstępne 4,0 bar
2 - 25 litrów
Typ
°C
2
8
12
18
25
33
40
6
DE 50
DE 60
DE 80
DE 100
DE 200
DE 300
DE 400
DE 500
DE 600
DE 800
DE 1000 Ø 740
DE 1000 Ø 1000
DE 1500
DE 2000
DE 3000
DE 4000
DE 5000
ØD
H
ØD
H
H
A
h
A
h
A
33 - 40 litrów
z uchwytem mocującym
(widok z tyłu)
A
50 - 500 litrów
72.00.300
73.01.013
73.02.013
73.03.013
73.04.013
73.03.913
73.80.613
ØD
mm
132
206
280
280
280
354
354
H
mm
260
321
310
378
498
451
524
h
mm
---------------
73.06.005
73.06.400
73.06.500
73.06.600
73.06.700
73.06.800
73.06.850
73.06.900
73.06.950
73.06.960
73.06.970
73.11.405
73.11.605
73.11.705
73.11.805
73.54.000
73.54.200
409
409
480
480
634
634
740
740
740
740
740
1000
1200
1200
1500
1500
1500
605
740
730
835
970
1270
1245
1475
1860
2325
2604
2010
2010
2470
2520
3095
3630
101
160
150
150
145
145
135
135
265
265
265
290
290
290
320
320
320
73.01.006
73.02.105
73.04.015
206
280
280
321
309
499
-------
G¾
G¾
G¾
2,7
2,8
5,1
DE 80
DE 100
DE 200
DE 300
DE 400
DE 500
DE 600
DE 800
DE 1000 Ø 740
73.48.600
73.48.610
73.48.620
73.48.630
73.48.640
73.48.650
73.48.660
73.48.670
73.48.680
480
480
634
634
740
740
740
740
740
730
835
970
1270
1395
1615
1860
2325
2604
150
150
145
145
265
265
265
265
265
G1
G1
G 1¼
G 1¼
G 1½
G 1½
G 1½
G 1½
G 1½
23,0
25,0
57,0
66,0
116,0
124,0
158,0
202,0
244,0
DE 1000 Ø 1000
DE 1500
DE 2000
DE 3000
DE 4000
DE 5000
73.12.805
73.12.905
73.13.005
73.13.105
73.54.100
73.54.300
1000
1200
1200
1500
1500
1500
2010
2030
2500
2570
3145
3680
290
290
290
320
320
320
10 bar / 70
DE
DE
DE
DE
DE
DE
DE
Indeks
ØD
G¾
G¾
G¾
G¾
G¾
G¾
G¾
600 - 1000 litrów
Waga
kg
1,0
1,9
2,5
3,0
3,9
6,9
8,0
G1
9,5
G1
13,6
G1
15,9
G1
16,5
G 1¼
36,5
G 1¼
41,6
G 1¼
52,0
G 1¼
79,0
G 1½
128,0
G 1½
176,0
G 1½
214,0
DN 65/PN 16 420,0
DN 65/PN 16 451,0
DN 65/PN 16 525,0
DN 65/PN 16 965,0
DN 65/PN 16 1136,0
DN 65/PN 16 1320,0
ØD
H
h
A
1000 (Ø 1000) - 2000 litrów
ØD
16 bar / 70 °C
DE
8
DE
12
DE
25
Vn pojemność nominalna [litry]
DN 65/PN 16 405,0
DN 65/PN 16 646,0
DN 65/PN 16 794,0
DN 65/PN 16 1210,0
DN 65/PN 16 1420,0
DN 65/PN 16 1654,0
H
h
A
3000 - 5000 litrów
’refix DE junior i HW’
Dane techniczne
ØD
ØD
ØD
H
H
H
ØD
A
H
h
h
A
h
A
A
8 litrów
Typ
25 bar / 70 °C
DE
8
Indeks
3000 litrów
1000 (Ø 1000) - 2000 litrów
80 - 1000 (Ø 750) litrów
72.90.100
ØD
mm
206
H
mm
321
h
mm
---
A
G¾
Waga
kg
3,4
DE 80
DE 120
DE 180
DE 300
DE 400
DE 600
DE 800
DE 1000 Ø 740
73.17.600
73.13.700
73.13.500
73.13.800
73.13.300
73.21.500
73.21.200
73.21.000
450
450
450
750
750
750
750
750
925
1235
1515
1275
1395
1860
2260
2760
185
185
185
200
200
185
185
185
DN 50/PN 40
DN 50/PN 40
DN 50/PN 40
DN 50/PN 40
DN 50/PN 40
DN 50/PN 40
DN 50/PN 40
DN 50/PN 40
70,0
110,0
116,0
150,0
250,0
352,0
378,0
548,0
DE 1000 Ø 1000
DE 1500
DE 2000
DE 3000
73.22.200
73.22.100
73.13.400
73.45.700
1000
1200
1200
1500
1980
2050
2500
2520
210
285
285
315
DN 65/PN 40 800,0
DN 65/PN 40 860,0
DN 65/PN 40 895,0
DN 65/PN 40 1750,0
’refix DE’: warianty przyłączy
przyłącza niestandardowe do naczyń ’refix DE’ 1000 - 5000 litrów/ 10 i 16 bar
Typ
Przyłącze
DE 1000 Ø 1000
DN 80/ PN 16
DN 100/ PN 16
DN 150/ PN 16
Indeks
10 bar
73.27.700
73.27.800
73.27.805
Indeks
16 bar
73.37.700
73.33.800
73.33.805
DE 1500
DN 80/ PN 16
DN 100/ PN 16
DN 150/ PN 16
73.11.620
73.11.630
73.11.640
73.13.006
73.13.007
73.13.008
DE 2000
DN 80/ PN 16
DN 100/ PN 16
DN 150/ PN 16
73.28.700
73.28.800
73.29.105
73.34.700
73.34.800
73.34.805
DE 3000
DN 80/ PN 16
DN 100/ PN 16
DN 150/ PN 16
73.29.200
73.29.300
73.29.305
73.35.200
73.35.300
73.35.305
DE 4000
DN 80/ PN 16
DN 100/ PN 16
DN 150/ PN 16
na zamówienie
na zamówienie
73.54.010
na zamówienie
na zamówienie
na zamówienie
DE 5000
DN 80/ PN 16
DN 100/ PN 16
DN 150/ PN 16
na zamówienie
na zamówienie
73.54.205
na zamówienie
na zamówienie
na zamówienie
7
’refix DE junior’ i ’refix HW’
Dane techniczne
’refix DE junior’
ØD
do instalacji, które nie podlegają wymogom normy
DIN 1988 np. do instalacji przeciwpożarowych, wody
użytkowej, instalacji ogrzewania podłogowego
bez armatury przepływowej, odcinającej i opróżniającej
części mające kontakt z wodą są zabezpieczone
przed korozją
dopuszczenie zgodne z dyrektywą dotyczącą urządzeń
ciśnieniowych 97/23/WE
membrana posiada atest PZH
lakierowane na niebiesko
ciśnienie wstępne 4,0 bar
ØD
H
H
h
h
A
50 - 400 litrów
Typ
10 bar / 70 °C
DE junior 25
DE junior 50
DE junior 80
DE junior 100
DE junior 140
DE junior 200
DE junior 300
DE junior 400
DE junior 500
DE junior 600
8
Indeks
ØD
mm
72.00.400
280
73.09.600
409
73.09.700
480
73.09.800
480
73.09.900
480
73.63.500
634
73.63.600
634
73.63.700
740
73.63.800
740
73.63.900
740
Vn pojemność nominalna
H
mm
485
605
665
770
1015
885
1185
1175
1390
1630
[litry]
h
mm
--115
105
105
105
90
90
80
80
75
A
G1
R1
R1
R1
R1
R1
R1
R1
R1
R1
A
500 - 600 litrów
Waga
kg
12,5
17,0
20,5
29,0
40,0
52,0
78,0
80,0
103,0
’refix HW’
ØD
instalowany jako zbiornik buforowy w instalacjach,
które nie podlegają wymogom normy DIN 1988
powierzchnia zbiornika i części mające kontakt
z wodą są lakierowane
ciśnienie wstępne 1,5 bar
Typ
10 bar / 70 °C
HW 25
HW 50
HW 80
HW 100
Indeks
72.00.200
73.08.800
72.00.260
72.00.250
ØD
mm
280
409
480
480
H
mm
294
434
504
504
L
mm
484
492
562
667
A
H
F
L
F
mm
228
175
193
303
B
C
B
mm
214
285
285
285
C
mm
270
350
350
350
A
G1
G1
G1
G1
Waga
kg
5,3
15,0
17,0
19,0
Vn pojemność nominalna [litry]
’czujnik uszkodzenia membrany MBM II’
sygnalizacja uszkodzenia membrany w naczyniach
‘refix DT5’ i ‘refix DE’ o pojemności powyżej 60 l
składa się z elektrody i przekaźnika elektrodowego
zasilanie 230 V / 50 Hz
wyjście bezpotencjałowe
dostawa tylko z naczyniem
Typ
Indeks
MBM II
78.57.700
przekaźnik
- montaż
na ścianie
elektroda
- montaż na naczyniu
(fabrycznie)
’refix’ w instalacjach ciepłej wody użytkowej
Funkcje i obsługa
’refix DD, DT5’
odpowiadają wszystkim wymogom
normy DIN 4807 cz.5, stawianym naczyniom wzbiorczym w instalacji wody
pitnej.
’refix’ magazynują nadmiar wody, który powstaje w wyniku przyrostu objętości
właściwej podczas nagrzewania podgrzewacza wody.
’refix’ zapobiegają otwieraniu się zaworu
bezpieczeństwa. Oszczędzają wodę
- minimalizują koszty.
’refix’ chronią instalację, ponieważ tłumią skoki
ciśnienia w układzie.
Aby zapewnić prawidłowe funkcjonowanie naczynia ‘refix’
należy przestrzegać poniższych wskazówek podczas jego
instalacji oraz ustawienia ciśnienia wstępnego gazu.
p0
pa
9
pe
woda
użytkowa
ciśnienie
wstępne p0
pa
ciśnienie
początkowe pa
zestaw
przyłączeniowy
ciśnienie
wstępne
uruchomienie
W celu zapewnienia stałego
ciśnienia
początkowego
pa w zbiorniku, za
licznikiem przepływu wody należy
zamontować
reduktor ciśnienia.
Ciśnienie
wstępne p0 w
naczyniu
wzbiorczym
należy ustawić
o 0,2 ... 1 bar
poniżej ciśnienia początkowego pa reduktora ciśnienia
Podczas napełniania instalacji
w naczyniu
wzbiorczym
znajduje się
wstępna zawartość wody, która
gwarantuje
niezawodną
pracę.
ciśnienie
końcowe pe
podgrzewanie
Naczynie ‘refix‘
musi dodatkowo
przejąć
pojemność
ekspansywną
Ve. Azot sprężany jest do
ciśnienia
instalacji pe.
podgrzewacz
wody
Zasadniczo należy instalować
10 barowe podgrzewacze wody.
Dzięki możliwie
wysokiemu
zabezpieczeniu
(10 bar) możliwe
jest zastosowanie
mniejszych
naczyń ‘refix‘.
pa =ciśn. początkowe
- reduktor ciśnienia
p0 = pa - 0,2...1 bar *
*1 bar przy dużych odległościach między
reduktorem ciśnienia i naczyniem ‘refix’
’refix’ w instalacjach ciepłej wody użytkowej
Dobór
W przypadku przepływowych ciśnieniowych naczyń
wzbiorczych do instalacji wody użytkowej nie wystarczy
samo obliczenie pojemności całkowitej Vn. Dodatkowo
należy sprawdzić, czy maksymalny strumień przepływu V s
nie zostanie przekroczony i jakie będą straty ciśnienia ∆p.
Dobór na podstawie maksymalnego
strumienia przepływu VS
W przypadku zbiorników przepływowych po określeniu
pojemności całkowitej naczynia wzbiorczego ‘refix‘ należy
sprawdzić, czy maksymalny strumień przepływu V s
wynikający z obliczenia sieci rurowej zgodnie z DIN 1988,
jest możliwy w danym naczyniu.
Jeśli nie, można wówczas zastosować ‘refix DD’ 8 – 33 l
z większym trójnikiem (1” x ¾” x 1”) lub naczynie ‘refix DT5’
o pojemności 60 l dla jeszcze większego przepływu.
dostępne przyłącza -> str. 5
’refix DD’
8 - 33 l
z lub bez ’flowjet’
otwór przelotowy-trójnik Rp ¾ = standard
Rp 1 (we własn.zakresie)
’refix DT5’
60 - 500 l
z ’flowjet’ Rp 1¼
’flowjet’
VS
V
trójnik
10
’refix DT5’
przyłącze KSB DN 50
VS
V
przyłącze KSB
Zalecany maksymalny Rzeczywista strata ciśnienia
strumień przepływu VS *
przy przepływie V
(
≤ 2,5 m³/h
≤ 4,2 m³/h
80 - 3000 l
można pominąć
V [m³/h] 2
∆p = 0,04 bar 7,2 m³/h
≤ 15 m³/h
V [m³/h] 2
∆p = 0,14 bar 15 m³/h
≤ 27 m³/h
przyłącze KSB DN 80
≤ 36 m³/h
przyłącze KSB DN 100
’refix DE, DE junior’
(nieprzepływowe)
≤ 56 m³/h
(
)
(
2
∆p = 0,11 bar ( V [m³/h])
27 m³/h
można pominąć
∆p = 0
nieograniczony
* obliczany dla prędkości 2 m/s
Dobór na podstawie pojemności całkowitej Vn
60 °C temperatura ciepłej wody
ciśnienie wstępne poduszki pow. p0 = 3,0 bar
reduktor ciśnienia - ciśn.początkowepa ≥ 3,2 bar
psv [bar]
Vsp [litry]
90
100
120
130
150
180
200
250
300
400
500
600
700
800
900
1000
1500
2000
3000
6
8
10
pojemność całkowita 'refix' [litry]
8
8
8
8
8
12
12
12
18
25
25
33
33
60
60
60
80
100
200
8
8
8
8
8
8
8
12
12
18
18
25
25
33
33
33
60
80
100
DD
DT5
8
8
8
8
8
8
8
8
12
18
18
18
25
25
25
33
60
80
100
V
VS
pa
Vn
pSV
VSp
p0
ciśnienie wstępne poduszki pow. p0 = 4,0 bar = ust.stand.
reduktor ciśnienia - ciśn.początkowepa ≥ 4,2 bar
psv [bar]
Vsp [litry]
90
100
120
130
150
180
200
250
300
400
500
600
700
800
900
1000
1500
2000
3000
6
8
10
pojemność całkowita 'refix' [litry]
8
12
12
12
18
18
18
25
25
33
60
60
60
80
80
100
200
200
300
)
≤ 7,2 m³/h
przyłącze KSB DN 65
10 °C temperatura zimnej wody na wejściu
)
V [m³/h] 2
∆p = 0,03 bar 2,5 m³/h
8
8
8
8
8
8
12
12
18
18
25
25
33
60
60
60
80
100
200
DD
DT5
8
8
8
8
8
8
8
12
12
18
18
25
25
25
33
60
60
80
100
’refix’ w instalacjach ciepłej wody użytkowej
Przykłady instalacji
Wskazówki ogólne
DIN 4807 cz.5:
„W celu przeprowadzenia konserwacji instalacji i kontroli ciśnienia wstępnego gazu w naczyniu wzbiorczym ...
należy zamontować armaturę odcinającą z możliwością opróżniania.“
„W celu zapewnienia długotrwałej i bezpiecznej pracy instalacji ... przynajmniej raz w roku należy przeprowadzać
konserwację i kontrolę ustawionego ciśnienia wstępnego gazu w naczyniu wzbiorczym.“
Ciśnienie wstępne p0 ’refix’ należy ustawić o 0,2 ... 1 bar poniżej wartości ustawionej w reduktorze ciśnienia.
’refix DD, DT5 60 - 500’
Wskazówki
z armaturą przepływową ’flowjet’
ciepła
woda
1 ’refix DD’ lub ’refix DT5 60 - 500’
1
zimna
woda
4
Kompletne rozwiązanie z armaturą
przepływową ‘flowjet’.
Zalety: łatwy, zgodny z normą montaż.
Gwarancja odcięcia, opróżnienia i przepływu
naczynia ‘refix’.
2
3
V
2
armatura przepływowa ’flowjet’ w ’refix DD’, opcjonalnie:
standard z trójnikiem Rp ¾, V ≤ 2,5 m³/h
trójnik Rp 1, V ≤ 4,2 m³/h
’refix DT5 60 - 500’ z ’flowjet’:
standard z Rp 1¼,V ≤ 7,2 m³/h
3 taśma mocująca reflex do zbiorników
8-25 litrów (33 l - uchwyt, ’DT5’ - nogi)
4 zawór bezpieczeństwa można
’refix DD’
bez armatury przepływowej ’flowjet’
zamontować także przed naczyniem
‘refix DD’ lub ‘refix DT5’ z ‘flowjet’,
jeżeli średnica nominalna wymaganego
zaworu bezpieczeństwa wynosi
≤ w stosunku do znajdującego się za nim doprowadzenia do podgrzewacza
ciepła
woda
Wskazówki
Podczas konserwacji instalacji bez armatury
przepływowej ‘flowjet’ należy odciąć
podłączenie do podgrzewacza wody
i opróżnić ‘refix DD’ przez boczną armaturę.
1
zimna
woda
3
1 ’refix DD’
2
3
V
2
’refix DT5‘ z przyłączem KSB
trójnik Rp ¾,V ≤ 2,5 m³/h
trójnik Rp 1, V ≤ 4,2 m³/h
taśma mocująca reflex do zbiorników
8 - 25 litrów (33 l - uchwyt)
Wskazówki
ciepła
woda
Do odcięcia i opróżnienia naczyń ‘refix DT5’
z przyłączem KSB konieczne są dodatkowe
zawory.
Zawór bezpieczeństwa należy zainstalować
na wejściu zimnej wody do podgrzewacza,
bez możliwości odcięcia.
zimna
woda
V
Podłączenia należy dostosować do warunków na miejscu montażu.
11
’refix’ w instalacjach podwyższających ciśnienie
Funkcje, obsługa, dobór
Po stronie ciśnienia wstępnego instalacji
podwyższającej ciśnienie
‘refix’ odciąża przewód przyłączeniowy podłączony
do instalacji podwyższającej ciśnienie i sieci
zasilającej
‘refix’ zapobiega zbyt dużym spadkom ciśnienia
w sieci zasilającej i wyrównuje prędkość przepływu
w przewodzie przyłączeniowym
Wskazówki instalacyjne
stronę ciśnienia wstępnego należy
bezwzględnie uzgodnić z odpowiednim
zakładem wodociągowym
przy włączaniu lub wyłączaniu pompy
prędkość przepływu w przewodzie
przyłączeniowym może się zmienić
maksymalnie o 0,15 m/s, w przypadku
awarii wszystkich pomp – maksymalnie
o 0,5 m/s
podczas pracy pompy minimalne
ciśnienie zasilania pminV może spaść
najwyżej o 50 % i musi wynosić
co najmniej 1 bar
12
instalacja
podwyższająca ciśnienie
pE = ciśnienie włączania
pA = ciśnienie wyłączania
Vmaxp= maks. natężenie przepływu inst. podwyższającej ciśn.
pminV
minimalne
ciśnienie
zasilania
odbiór
Vmaxp
maks. natężenie
przepływu instalacji podwyższającej ciśnienie
ciśnienie
wstępne p0
ciśnienie
napełniania pF
ustawienia
uruchomienie
Zaleca się ustawienie
ciśnienia wstępnego p0
o 0,5 do 1 bar poniżej
minimalnego ciśnienia
zasilania pminV.
Naczynie zostaje
napełnione odpowiednią
ilością wody, zapewniając
mniejsze zużycie
urządzenia i długotrwałą
eksploatację.
p0 = pminV - 0,5...1 bar
Dobór
zgodnie DIN 1988 cz.5
maks. natężenie
przepływu
Vmaxp / m³/h
≤ 7
> 7 ≤ 15
> 15
pojemność nominalna
Vn [litry]
300
500
800
’refix’ w instalacjach podwyższających ciśnienie
Funkcje, obsługa, dobór
Strona ciśnienia końcowego
instalacji podwyższającej ciśnienie
‘refix’ ogranicza do minimum częstotliwość
włączania się instalacji podwyższającej ciśnienie
‘refix’ przyczynia się do tłumienia uderzeń ciśnienia,
w szczególności w instalacjach sterowanych
kaskadowo
instalacja
podwyższająca
ciśnienie
pE = ciśnienie włączania
pA = ciśnienie wyłączania
Vmaxp= maks. natężenie przepływu inst. pod wyższającej ciśn.
przyłącze
zasilające
ciśnienie
wstępne p0
ciśnienie włączania pE
ciśnienie wyłączania pA
ustawienia
uruchomienie
Dobór
Zaleca się ustawienie
ciśnienia wstępnego
p0 o 0,5 do 1 bar
poniżej ciśnienia
włączania pE.
Poziom wody waha
się w okolicach
wartości Ve pomiędzy
ciśnieniem włączania
a ciśnieniem wyłączania w instalacji
podwyższającej
ciśnienie.
w celu ograniczenia częstotliwości
włączania w instalacjach sterowanych
ciśnieniowo (zgodnie z DIN 1988 cz.5)
p0 = pE - 0,5...1 bar
Vn = 0,33 x Vmaxp
13
pA + 1
(pA - pE) x s x n
n - liczba pomp
s - częst.włączania 1/h 20 15 10
wydajność pompy/kW ≤ 4,0 ≤ 7,5> 7,5
lub
Wybór właściwego typu ’refix’
Naczynia ‘refix DD’ z armaturą przepływową ‘flowjet’ są stosowane głównie jako naczynia sterujące w instalacjach podwyższających
ciśnienie zgodnie z DIN 1988.
Naczynia ‘refix DT5’ wykorzystywane są przede wszystkim
jako zasobniki buforowe do gromadzenia wody pitnej w instalacjach
podwyższających ciśnienie zgodnie z DIN 1988.
Naczynia ‘refix DE, DE junior’ nie są przepływowe. Zgodnie
z obowiązującymi w Niemczech przepisami (DIN 4807 cz.5)
nie mogą być stosowane w instalacjach wody pitnej według DIN 1988.
Ich zastosowanie ogranicza się do układów wody użytkowej i indywidualnych instalacji hydroforowych.
w celu zapewnienia minimalnego zasobu
wody Ve pomiędzy ciśnieniem włączania
a ciśnieniem wyłączania instalacji
podwyższającej ciśnienie
Vn = Ve (pE + 1)(pA + 1)
(p0 + 1)(pA - pE)
’refix’
Przykłady instalacji
Wskazówki ogólne
DIN 1988 cz.5:
„Instalacje podwyższające ciśnienie należy projektować w taki sposób, … by… nie powodowały zakłóceń
w instalacjach wodociągowych lub innych”.
Ważną rolę odgrywa tu naczynie wzbiorcze ‘refix’.
Podłączenie instalacji podwyższającej ciśnienie do przewodów zasilających należy uzgodnić z odpowiednim
zakładem wodociągowym.
Naczynie ‘refix’ musi być zamontowane w sposób umożliwiający jego odcięcie i opróżnienie na czas przeprowadzania prac konserwacyjnych.
Zgodnie z obowiązującymi w Niemczech przepisami (norma DIN 1988) w układach wody pitnej dopuszcza się
stosowanie wyłącznie naczyń przepływowych.
’refix’
Wskazówki
po stronie ciśnienia końcowego instalacji
podwyższającej ciśnienie
’refix DT5’
przewód zasilający
’refix DD’
Naczynia ‘refix’ przyczyniają się
w znaczny sposób do zmniejszenia
częstotliwości włączania się pomp.
Są one wymagane szczególnie
w sytuacji, gdy stały odbiór jest
znacznie niższy niż wydajność pompy.
Naczynia ‘refix DD’ stosowane są
przede wszystkim jako naczynia sterujące
(do tłumienia ciśnienia na czujniku
ciśnienia w instalacji podwyższającej
ciśnienie).
14
’refix’
po stronie ciśnienia początkowego instalacji
podwyższającej ciśnienie
Wskazówki
’refix DT5’
przewód zasilający
’refix DD’
Naczynia ‘refix’ tłumią krótkotrwałe
wahania ciśnienia i pojemności instalacji
podwyższającej ciśnienie i zapobiegają
niedopuszczalnemu spadkowi ciśnienia
w przewodzie zasilającym.
’refix’
po stronie ciśnienia początkowego
i końcowego instalacji podwyższającej ciśnienie
’refix DT5’
przewód zasilający
’refix DT5’
Podłączenia należy dostosować do warunków na miejscu montażu.
Wskazówki
Zastosowanie naczyń ‘refix’ może
okazać się niezbędne zarówno po stronie
ciśnienia wstępnego, jak i końcowego instalacji podwyższającej ciśnienie.
’refix’
Lista urządzeń
Instalacje przygotowania ciepłej
wody użytkowej
podgrzewacz wody
z wężownicą, emaliowany
’refix DD’ 8 - 33 litrów
z armaturą przepływową
‘flowjet’
‘refix DD’ z armaturą przepływową
‘flowjet’ do odcinania, opróżniania
i bypass’u
’refix DT5’ 60 - 500 litrów
ze zintegrowaną armaturą
przepływową ‘flowjet’ Rp 1 ¼,
zalecane dla przepływu ≤ 7,2 m3/ h
’refix DT5’ 80 - 3000 litrów
z podłączeniem kołnierzowym,
zalecane dla przepływu > 7,2 m3/h
15
taśma mocująca reflex
do zbiorników ‘refix’ 8-25 litrów
- do pionowego montażu przy
pomocy taśmy spinającej
Instalacje podwyższające ciśnienie
’refix DD, DT5’
Naczynia ‘refix DT5’ są dostarczane
z armaturą przepływową ‘flowjet’.
W przypadku naczyń ‘refix DT5’
z przyłączem kołnierzowym należy
dobrać odpowiednie przyłącze
w zależności od największego
natężenia przepływu.
Natomiast do naczyń ‘refix DD’
można zamówić osobno armaturę
przepływową ‘flowjet’.
refix/2012/02/v1
Zastrzega się możliwość zmian konstrukcyjnych
wynikających z rozwoju techniki
lider wśród
ciśnieniowych naczyń
przeponowych
Reflex – POLSKA Sp. z o.o.
ul. Mikołaja z Ryńska 36-40, 87-200 Wąbrzeźno
Dział Sprzedaży tel. 0-56/688 44 20, fax 0-56/688 44 99
Serwis tel. 0-56/688 44 18
Biuro w Poznaniu:
Doradztwo Techniczne tel. 0-61/653 14 05
Biuro tel. 0-61/653 14 02, fax 0-61/653 14 04
www.reflex.pl
