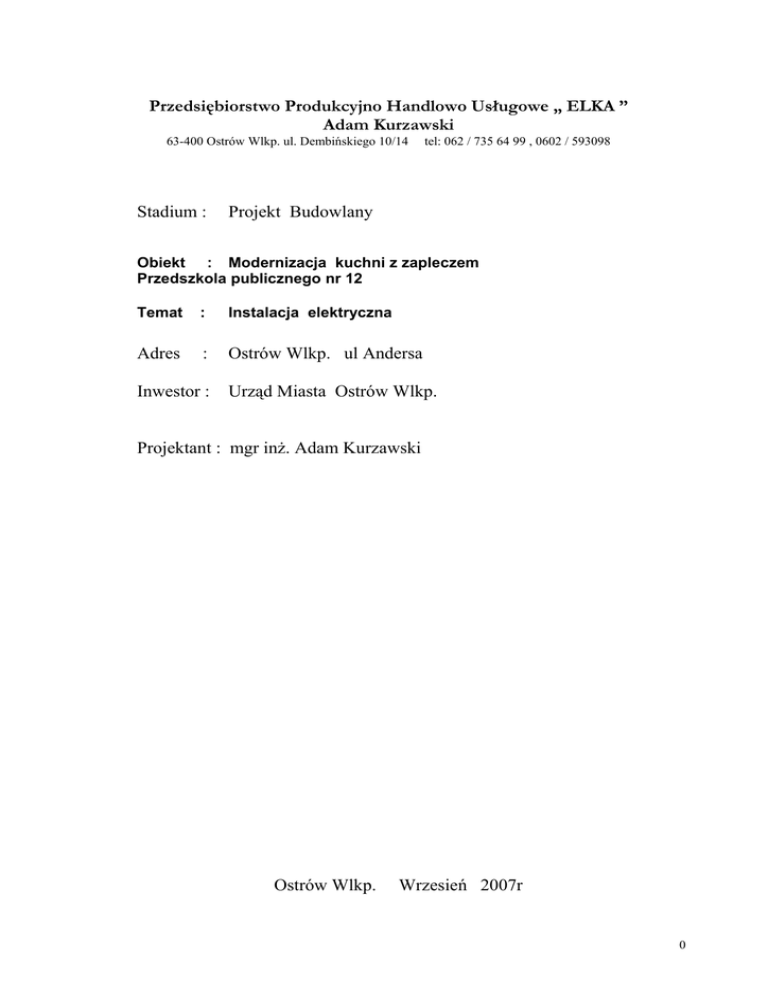

Przedsiębiorstwo Produkcyjno Handlowo Usługowe „ ELKA ”

Przedsiębiorstwo Produkcyjno Handlowo Usługowe „ ELKA ”
Adam Kurzawski
63-400 Ostrów Wlkp. ul. Dembińskiego 10/14
Stadium :
tel: 062 / 735 64 99 , 0602 / 593098
Projekt Budowlany
Obiekt : Modernizacja kuchni z zapleczem
Przedszkola publicznego nr 12
Temat
:
Instalacja elektryczna
Adres
:
Ostrów Wlkp. ul Andersa
Inwestor :
Urząd Miasta Ostrów Wlkp.
Projektant : mgr inż. Adam Kurzawski
Ostrów Wlkp.
Wrzesień 2007r
0
OŚWIADCZENIE PROJEKTANTA
Ja, niżej podpisany projektant
mgr inż.
Adam Kurzawski
:
upr nr 495/88UW
Oświadczam , że przedkładany projekt budowlany na
Modernizacja kuchni z zapleczem
Przedszkola publicznego nr 12 Instalacje elektryczne
w Ostrów Wlkp. ul Andersa wykonano zgodnie z obowiązującymi
przepisami, oraz zasadami wiedzy technicznej i sztuki budowlanej.
1
SPIS RYSUNKÓW
Schemat rozdzielni RG
Instalacja elektryczna przyziemia gniazda
Instalacja elektryczna przyziemia oświetlenie
rys. 01
rys. 02
rys. 03
2
I. Opis
1. Przedmiot opracowania.
Projekt instalacji elektrycznych dla Modernizacji kuchni z zapleczem
Przedszkola Publicznego 12 w Ostrowie Wlkp. ul Andersa . INWESTOR :
Urząd Miasta Ostrów Wlkp. .
2. Podstawa opracowania.
projekt techniczny br. architektoniczno-budowlanej
obowiązujące przepisy i normy - uzgodnienia z
Inwestorem
3. Zakres opracowania
■
■
■
■
■
■
■
■
Zasilanie obiektu
Rozdzielnie elektryczne
WLZ i instalacja siły.
Instalacja oświetlenia , gn. lf.
Instalacja przeciwporażeniowa
Instalacja wyrównawcza
Instalacja przepięciowa
przepisy i normy
4.1.1. Zasilanie obiektu.
Zasilanie obiektu odbywać się będzie z istniejącej rozdzielni
elektrycznej .
Ze względu na wzrost mocy urządzeń
elektrycznych zainstalowanych w kuchni Inwestor wystąpi o
zwiększenie dostawy mocy elektrycznej .
4.1.2. Rozdzielnie elektryczne.
Zaprojektowano rozdzielnię dla instalacji kuchni.
W istniejącej rozdzielni dobudować zabezpieczenie 63A
dla wiz zasilającego rozdzielnię kuchni. Rozdzielnię
kuchni zlokalizowano obok istniejącej rozdzielni w
pom.1.03
Obudowę rozdzielnicy zaprojektowano w stopniu ochrony
od wpływów IP 24 . Typ i wyposażenie rozdzielnicy
pokazano na schematach.
4.1..3. Instalacja siły .
Wszystkie przewody stosować w izolacji 750V. Typ i
przekrój przewodów podano na schematach rozdzielni.
3
Instalację
odbiorników
siłowych
zaprojektowano
przewodami o izolacji 750 V. Przejścia przez stropy i
ściany wykonać w rurkach osłonowych RB. Zasilanie i
uruchamianie poszczególnych urządzeń wykonać wg
wytycznych branży wentylacyjnej oraz architektonicznej .
Lokalizacje wyprowadzenia zasilania dla poszczególnych
urządzeń ustalić przed pracami wykończeniowymi.
4.1..4. Instalacja oświetlenia , gn 1f .
Przewody układać w korytkach . Przejścia przez
ściany i stropy wykonać w rurach osłonowych RB .
Plany układania instalacji pokazane są na rzutach
poszczególnych kondygnacji. Typy przewodów pokazano
na schematach . Osprzęt montować na wysokości :
wyłączniki 1,3 m gniazda wg projektu technologicznego.
W pomieszczeniach natrysków przewody układać
powyżej stref ochronnych 1 , 2 , 3 tj. 2,25 m od posadzki
zgodnie z normą PN-91/E-5009/701 o IP X 5 .
Typy opraw opisano na rys .W oprawach
stosować świetlówki energooszczędne typu NEW
GENERACION 80 TLd o zwiększonym strumieniu
świetlnym produkcji Philips Piła. Oświetlenie awaryjne w
zasilane z modułów awaryjnych 2 godz umieszczonych
w poszczególnych oprawach oznaczonych AW .
W sali parkiet taneczny dobór opraw wg
opracowania aranżacji architektury wnętrz. Wytyczne do
doboru opraw w sali parkietu tanecznego :
- należy przewidzieć oprawy wraz z modułami
awaryjnymi oświetlenia .
4.1..5. Demontaże i przebudowa istniejących obwodów.
Zaprojektowano demontaż istniejącego koryta kablowego na
całej długości . Montaż nowego korytka przewidziano w pustce stropu
podwieszonego . Do korytka zostaną przełożone istniejące przewody
nie podlegające demontażowi . Demontażowi podlegają wszystkie
obwody zasilające kuchnię . Przewody istniejące należy przedłużyć
tego samego rodzaju przewodem .
4.1..6. Instalacja przeciwporażeniowa.
Zaprojektowano ochronę od porażeń izolację , szybkie
wyłączenie oraz stosowanie dodatkowo wyłączników
różnicowo prądowych na obwodach gniazd.
We wszystkich obwodach stosować przewód
ochronny oddzielny z neutralnym. Skuteczność ochrony
przeciwporażeniowej należy potwierdzić pomiarami
kontrolnymi przed oddaniem obiektu do użytku .
4.1..7. Instalacja wyrównawcza.
4
Wykonać połączenie wyrównawcze
główne
budynku w rozdzielni głównej. Połączyć zacisk PE
tablicy głównej z uziemieniem złącza kablowego.
Wszystkie metalowe elementy konstrukcji budynku :
zbrojenie ław , zbrojenie fundamentów i posadzek ,
słupów , urządzeń
oraz sieci zewnętrznych i
wewnętrznych
należy połączyć przewodem
wyrównawczym LgY 25 mm2 z główną szyną
uziemiającą w rozdzielni głównej budynku . Przewód
ten układać pod tynkiem , korytku kablowym.
.
Prace te należy wykonać w trakcie robót budowlanych .
Przewody wyrównawcze układać pod tynkiem . Należy
połączyć w pomieszczeniu natrysków i wanien instalację
centralnego ogrzewania , wody , metalowe brodziki oraz
wszystkie
przewody
ochronne
PE
obwodów
wprowadzonych do tego pomieszczenia
przewodem
wyrównawczym DY 4 mm2 jako połączenie
wyrównawcze miejscowe .
4.1..8. Instalacja przepięciowa.
Ochronę przepięciową zrealizować
poprzez
zastosowanie w rozdzielniach
ograniczników przepięć
klasy B i C np. firmy PHOENIX CONTACT.
W centralach wentylacyjnych na dachu
zamontować ochronniki przepięciowe na obwodzie
zasilającym.
4.2. Uwagi końcowe.
Całość prac wykonywać pod kierunkiem i nadzorem
osoby uprawnionej w.g. Prawa Budowlanego , na podstawie
dokumentacji wykonawczej , przepisów i norm . Skuteczność
ochrony od porażeń należy potwierdzić pomiarami przed
oddaniem obiektu do użytkowania .
Wszelkie zmiany w dokumentacji należy uzgodnić z
projektantem w formie pisemnej pod rygorem nieważności
dokumentacji , łamania praw budowlanego.
Projektant mgr inż. Adam Kurzawski
4.2 .1 . Przepisy i normy
PN-IEC 60364-1
Instalacje elektryczne w obiektach budowlanych.
Zakres przedmiot i wymagania podstawowe
5
PN-IEC 60364-3
PN-IEC 60364-4-41
PN-IEC 60364-4-42
PN-IEC 60364-4-43
PN-IEC 60364-4-443
PN-IEC 60364-444
PN-IEC 60364-4-45
PN-IEC 60364-4-47
PN-IEC 60364-4-473
PN-IEC 60364-4-481
PN-IEC 60364-4-482
PN-IEC 60364-5-51
PN-IEC 60364-5-52
PN-IEC 60364-5-523
PN-IEC 60364-5-53
Instalacje elektryczne w obiektach budowlanych.
Ustalanie ogólnych charakterystyk
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa.
Ochrona przeciwporażeniowa
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczenstwa.
Ochrona przed skutkami oddzialywania cieplnego
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa.
Ochrona przed prądem przetężeniowym
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Ochrona
przed przepięciami. Ochrona przed przepięciami
atmosferycznymi i łączeniowymi
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Ochrona
przed przepięciami. Ochrona przed zakłóceniami
elektromagnetycznymi (EMI) w instalacjach obiektów
budowlanych
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczenstwa.
Ochrona przed obnizeniem napiecia
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków
ochrony zapewniających bezpieczeństwo.
Postanowienia ogólne. Środki ochrony przed porażeniem prądem
elektrycznym
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków
ochrony zapewniających bezpieczeństwo.
Środki ochrony przed prądem przetężeniowym
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Dobór
środków ochrony w zależności od wpływów zewnętrznych.
Wybór środków ochrony przeciwporażeniowej w zależności od
wpływów zewnętrznych
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Dobór środków
ochrony w zależności od wpływów zewnętrznych.
Ochrona przeciwpożarowa
Instalacje elektryczne w obiektach budowlanych.
Dobór i montaż wyposażenia elektrycznego.
Postanowienia ogólne
Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego. Oprzewodowanie .
Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego.
Obciążalność prądowa długotrwała przewodów
Instalacje elektryczne w obiektach budowlanych. Dobór
6
PN-IEC 60364-5-537
PN-IEC 60364-5-54
PN-IEC 60364-5-54 8
PN-IEC 60364-5-56
PN-IEC 60364-6-61
PN-IEC 60364-7-701
PN-IEC 60364-7-703
PN-IEC 60364-7-706
PN-IEC 60364-7-707
PN-IEC 60050-826
PN-EN 60445
PN-90/E-05023
PN-90/E-05029
PN-92/E-05031
PN-92/E-08106
PN-IEC 61312-1:2001
PN-IEC 61024-1:2001
PN-IEC 61024-1-1:2001
i montaż wyposażenia elektrycznego. Aparatura łączeniowa i
sterownicza
Instalacje elektryczne w obiektach budowlanych. Dobór
i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i
sterownicza. Urządzenia do odłączania izolacyjnego i łączenia
Instalacje elektryczne w obiektach budowlanych. Dobór
i montaż wyposażenia elektrycznego.
Uziemienia i przewody ochronne
Instalacje elektryczne w obiektach budowlanych. Dobór
i montaż wyposażenia elektrycznego. Układy uziemiające
i połączenia wyrównawcze instalacji informatycznych
Instalacje elektryczne w obiektach budowlanych.
Dobór i montaż wyposażenia elektrycznego.
Instalacje bezpieczeństwa
Instalacje elektryczne w obiektach budowlanych. Sprawdzanie.
Sprawdzanie odbiorcze
Instalacje elektryczne w obiektach budowlanych. Wymagania
dotyczace specjalnych instalacji lub
lokalizacji. Pomieszczenia wyposazone w wanne
lub/i basen natryskowy
Instalacje elektryczne w obiektach budowlanych. Wymagania
dotyczace specjalnych instalacji lub lokalizacji. Pomieszczenia
wyposazone w ogrzewacze
do sauny
Instalacje elektryczne w obiektach budowlanych. Wymagania
dotyczace specjalnych instalacji lub
lokalizacji. Przestrzenie ograniczone powierzchniami
przewodzacymi
Instalacje elektryczne w obiektach budowlanych. Wymagania
dotyczace specjalnych instalacji lub
lokalizacji. Wymagania dotyczace uziemien instalacji
i urzadzen przetwarzania danych
Slownik terminologiczny elektryki. Instalacje elektryczne
w obiektach budowlanych
Zasady podstawowe bezpieczenstwa przy wspóldzialaniu
czlowieka z maszyna, oznaczenie i identyfikacja.
Oznaczenia identyfikacyjne zacisków urzadzen i
Zakonczen zyl przewodów oraz ogólne zasady systemu
alfanumerycznego
Oznaczenia identyfikacyjne przewodów barwami lub cyframi
Kod do oznaczania barw
Klasyfikacja urządzeń elektrycznych i elektronicznych
z punktu widzenia ochrony przed porażeniem
elektrycznym
Stopnie ochrony zapewniane przez obudowy (kod IP)
Ochrona przed piorunowym impulsem elektromagnetycznym.
Zasady ogólne
Ochrona odgromowa obiektów budowlanych.
Zasady ogólne
Ochrona odgromowa obiektów budowlanych.
7
PN-IEC-61024-1-2:2002
PN-86/E-05003/01
PN-89/E-05003/03
PN-92/E-05003/04
PN-IEC 884
PN-IEC-60664-1:1998
PN-76/E-05125
PN-E-93201:1997
PN-85/E-93150
PN-86/E-93151
PN-83/E-93152
PrPN-E-93208
PN-IEC-998:1997
PN-84/E-02033
PN-/E-04700:1998
PN-IEC-60439
BN-68/B-6353-03
P SEP-E-0001
P SEP-E-0002
BN-84/8984-10
PN-89/E-01102
PN-92/E-04600
PN-93/T-04499.11
PN-93/T-04499.12
Zasady ogólne. Wybór poziom w ochrony dla
urzadzen piorunochronnych
Ochrona odgromowa obiektów budowlanych. Zasady
ogólne. Przewodnik B - Projektowanie, montaz, konserwacja i
sprawdzanie urzadzen piorunochronnych
Ochrona odgromowa obiektów budowlanych.
Wymagania ogólne
Ochrona odgromowa obiektów budowlanych.
Ochrona obostrzona
Ochrona odgromowa obiektów budowlanych.
Ochrona specjalna
Gniazda wtyczkowe i wtyczki do uzytku domowego
i podobnego. Ogólne wymagania i badania.
Koordynacja izolacji urzadzen elektrycznych
w ukladach niskiego napiecia. Zasady, wymagania i badania
Elektroenergetyczne i sygnalizacyjne linie kablowe.
Projektowanie i budowa
Gniazda wtyczkowe i wtyczki do uzytku domowego
i podobnego. Gniazda wtyczkowe i wtyczki na napiecie
znamionowe 250V i prady znamionowe do 16A
Laczniki do stalych instalacji elektrycznych domowych
i podobnych. Wymagania ogólne
Laczniki do stalych instalacji elektrycznych domowych
i podobnych. Laczniki nascienne do 16A, 250V.
Glówne wymiary
Laczniki instalacyjne powszechnego uzytku.
Łączniki podtynkowe do 16A, 250V.
Sprzet elektroinstalacyjny. Puszki instalacyjne
Osprzet polaczeniowy do obwodów niskiego napiecia
do uzytku domowego i podobnego
Oswietlenie wnetrz swiatem elektrycznym
Urządzenia i układy elektryczne w obiektach
elektroenergetycznych. Wytyczne przeprowadzenia
pomontażowych badań odbiorczych
Rozdzielnice i sterownice niskonapieciowe
Folia kalandrowana techniczna z uplastycznionego polichlorku
winilu
Prenorma SEP. Sieci elektroenergetyczne niskiego napięcia.
Ochrona przeciwporażeniowa
Prenorma SEP. Instalacje elektryczne w budynkach
mieszkalnych. Podstawy planowania. Wyznaczanie
mocy zapotrzebowanej
Zakładowe sieci telekomunikacyjne przewodowe. Instalacje
wnętrzowe. Ogólne wymagania.
Oznaczenia wielkosci i jednostki w elektryce. Telekomunikacja
i elektronika.
Próby srodowiskowe. Postanowienia ogólne.
Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy do
laczenia zespolów elektroakustycznych.
Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy w
8
urzadzeniach nadawczych i podobnych.
Systemy alarmowe. Wymagania ogólne. Postanowienia ogólne.
Systemy alarmowe. Wymagania ogólne. Zasilacze -parametry
funkcjonalne i metody badan.
PN-93/E-08390/13
Systemy alarmowe. Wymagania ogólne. Próby srodowiskowe.
PN-93/E-08390/14
Systemy alarmowe. Wymagania ogólne. Zasady stosowania.
PN-93/E-08390/22
Systemy alarmowe. Wlamaniowe systemy alarmowe. Ogólne
wymagania i badania czujek.
PN-93/E-08390/22
Systemy alarmowe. Systemy transmisji alarmu. Ogólne
wymagania dotyczace systemów.
PN-E 08350-14
Systemy sygnalizacji pozarowej .
Projektowanie ,zakladanie ,
odbiór , eksploatacja i
konserwacja instalacji
4.2.2. Inne normy i przepisy nie przywołane a obowiązujące i dotyczące instalacji
elektrycznych w budynkach
PN-93/E-08390/11
PN-93/E-08390/12
9
Ochronniki B+C prod. Legrand
N
UK£AD SIECI TN-S
PE
gù. szyna uziemiajaca
R uzm. <10om
WLZ LY 5x1x25 mm2
z istn. rozdzielni obiektu
w rurze AROT fi 75 mm
Obudowa:
rozdzielnica ATLANTIC IP 55
1000x600x300 prod. LEGRAND
istn. rozdzielnica typu S ( ¿eliwna )
R 303 63A
2x
x2
x2
