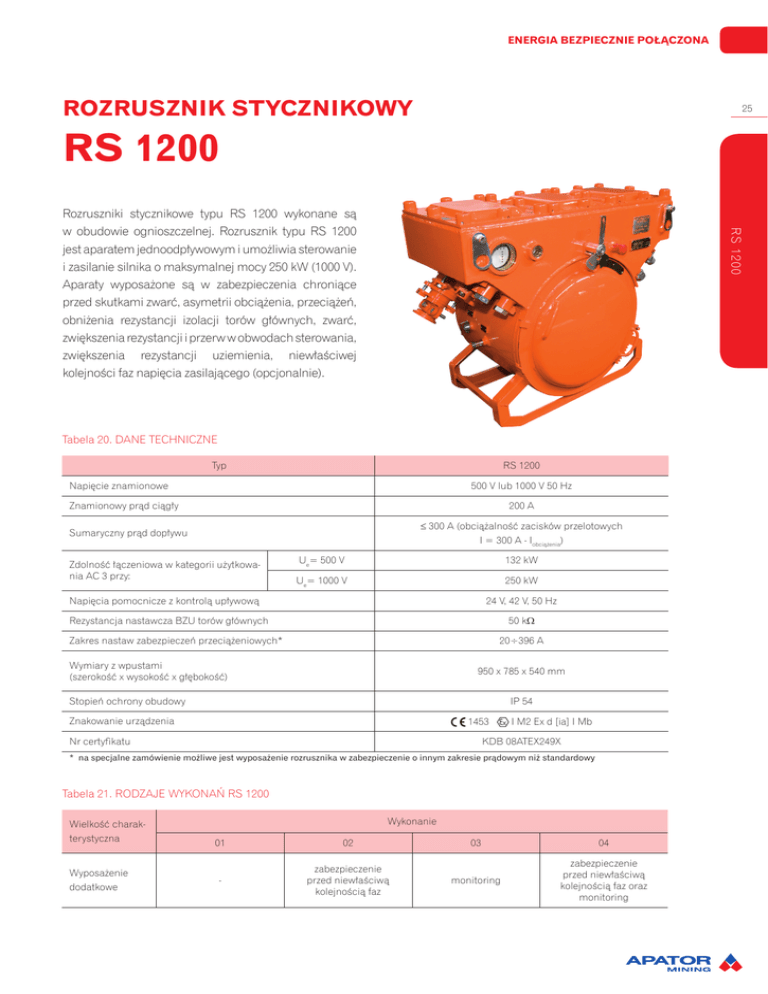

ROZRUSZNIK STYCZNIKOWY
25
RS 1200
RS 1200
Rozruszniki stycznikowe typu RS 1200 wykonane są
w obudowie ognioszczelnej. Rozrusznik typu RS 1200
jest aparatem jednoodpływowym i umożliwia sterowanie
i zasilanie silnika o maksymalnej mocy 250 kW (1000 V).
Aparaty wyposażone są w zabezpieczenia chroniące
przed skutkami zwarć, asymetrii obciążenia, przeciążeń,
obniżenia rezystancji izolacji torów głównych, zwarć,
zwiększenia rezystancji i przerw w obwodach sterowania,
zwiększenia rezystancji uziemienia, niewłaściwej
kolejności faz napięcia zasilającego (opcjonalnie).
Tabela 20. DANE TECHNICZNE
Typ
RS 1200
Napięcie znamionowe
500 V lub 1000 V 50 Hz
Znamionowy prąd ciągły
200 A
≤ 300 A (obciążalność zacisków przelotowych
I = 300 A - Iobciążenia)
Sumaryczny prąd dopływu
Zdolność łączeniowa w kategorii użytkowania AC 3 przy:
Ue= 500 V
132 kW
Ue= 1000 V
250 kW
Napięcia pomocnicze z kontrolą upływową
24 V, 42 V, 50 Hz
Rezystancja nastawcza BZU torów głównych
50 kΩ
Zakres nastaw zabezpieczeń przeciążeniowych*
20÷396 A
Wymiary z wpustami
(szerokość x wysokość x głębokość)
950 x 785 x 540 mm
Stopień ochrony obudowy
IP 54
Znakowanie urządzenia
1453
Nr certyfikatu
I M2 Ex d [ia] I Mb
KDB 08ATEX249X
* na specjalne zamówienie możliwe jest wyposażenie rozrusznika w zabezpieczenie o innym zakresie prądowym niż standardowy
Tabela 21. RODZAJE WYKONAŃ RS 1200
Wielkość charakterystyczna
Wyposażenie
dodatkowe
Wykonanie
01
02
-
zabezpieczenie
przed niewłaściwą
kolejnością faz
03
04
monitoring
zabezpieczenie
przed niewłaściwą
kolejnością faz oraz
monitoring
APARATURA
GÓRNICZA
26
PRZYKŁAD ZAMÓWIENIA
Rozrusznik stycznikowy RS 1200 wyk. 02 - oznacza zamówienie rozrusznika typu RS 1200, wyposażonego
dodatkowo w zabezpieczenie przed niewłaściwą kolejnością faz.
RS 1200
SCHEMAT IDEOWY ROZRUSZNIKA
ASY
PTC
BZU
CBZU
KPE
ST - człon zwarciowy
- człon przeciążeniowy
- człon asymetrowy
- człon współpracy z pozystorowymi czujnikami temp.
- blokujące zabezpieczenie upływowe
- centralno-blokujące zabezpieczenie upływowe
- kontrola ciągłości uziemienia
- sterowanie
