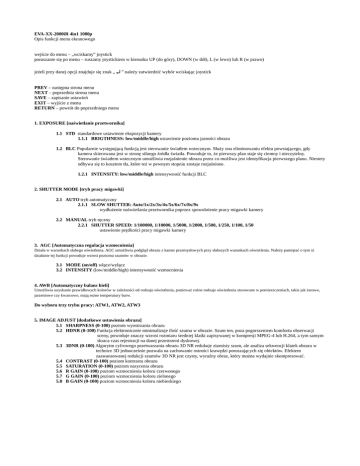

opis menu OSD EVA 4in1 1080p

EVA-XX-2000iR 4in1 1080p
Opis funkcji menu ekranowego
wejście do menu – „wciskamy” joystick
poruszanie się po menu – ruszamy joystickiem w kierunku UP (do góry), DOWN (w dół), L (w lewo) lub R (w prawo)
jeżeli przy danej opcji znajduje się znak „ ¿ ” należy zatwierdzić wybór wciskając joystick
PREV – następna strona menu
NEXT – poprzednia strona menu
SAVE – zapisanie ustawień
EXIT – wyjście z menu
RETURN – powrót do poprzedniego menu
1. EXPOSURE [naświetlanie przetwornika]
1.1 STD standardowe ustawienie ekspozycji kamery
1.1.1 BRIGTHNESS: low/middle/high ustawienie poziomu jasności obrazu
1.2 BLC Popularnie występującą funkcją jest sterowanie światłem wstecznym. Służy ona eliminowaniu efektu powstającego, gdy
kamera skierowana jest w stronę silnego źródła światła. Powoduje to, że pierwszy plan staje się ciemny i nieczytelny.
Sterowanie światłem wstecznym umożliwia rozjaśnienie obrazu przez co możliwa jest identyfikacja pierwszego planu. Niestety
odbywa się to kosztem tła, które też w pewnym stopniu zostaje rozjaśnione.
1.2.1 INTENSITY: low/middle/high intensywność funkcji BLC
2. SHUTTER MODE [tryb pracy migawki]
2.1 AUTO tryb automatyczny
2.1.1 SLOW SHUTTER: Auto/1x/2x/3x/4x/5x/6x/7x/8x/9x
wydłużenie naświetlania przetwornika poprzez spowolnienie pracy migawki kamery
2.2 MANUAL tryb ręczny
2.2.1 SHUTTER SPEED: 1/100000, 1/10000, 1/5000, 1/2000, 1/500, 1/250, 1/100, 1/50
ustawienie prędkości pracy migawki kamery
3. AGC [Automatyczna regulacja wzmocnienia]
Działa w warunkach słabego oświetlenia. AGC umożliwia podgląd obrazu z kamer przemysłowych przy słabszych warunkach oświetlenia. Należy pamiętać o tym iż
działanie tej funkcji powoduje wzrost poziomu szumów w obrazie.
3.1 MODE (on/off) włącz/wyłącz
3.2 INTENSITY (low/middle/high) intensywność wzmocnienia
4. AWB [Automatyczny balans bieli]
Umożliwia uzyskanie prawidłowych kolorów w zależności od rodzaju oświetlenia, ponieważ rożne rodzaje oświetlenia stosowane w pomieszczeniach, takie jak żarowe,
jarzeniowe czy kwarcowe, mają rożne temperatury barw.
Do wyboru trzy trybu pracy: ATW1, ATW2, ATW3
5. IMAGE ADJUST [dodatkowe ustawienia obrazu]
5.1 SHARPNESS (0-100) poziom wyostrzania obrazu
5.2 HDNR (0-100) Funkcja elektronicznie minimalizuje ilość szumu w obrazie. Szum ten, poza pogorszeniem komfortu obserwacji
sceny, powoduje znaczy wzrost rozmiaru średniej klatki zapisywanej w kompresji MPEG-4 lub H.264, a tym samym
skraca czas rejestracji na danej przestrzeni dyskowej.
5.3 3DNR (0-100) Algorytm cyfrowego przetwarzania obrazu 3D NR redukuje ziarnisty szum, ale analiza sekwencji klatek obrazu w
technice 3D jednocześnie pozwala na zachowanie ostrości krawędzi poruszających się obiektów. Efektem
zaawansowanej redukcji szumów 3D NR jest czysty, wyraźny obraz, który można wydajnie skompresować.
5.4 CONTRAST (0-100) poziom kontrastu obrazu
5.5 SATURATION (0-100) poziom nasycenia obrazu
5.6 R GAIN (0-100) poziom wzmocnienia koloru czerwonego
5.7 G GAIN (0-100) poziom wzmocnienia koloru zielonego
5.8 B GAIN (0-100) poziom wzmocnienia koloru niebieskiego
6. DAY / NIGHT [ustawienia dzień-noc]
Funkcja dzień/noc to przełączanie kamery z trybu kolorowego w czarno-biały w warunkach słabego oświetlenia.
6.1 EXT przełączanie przy użyciu czujnika natężenia światła na oświetlaczu podczerwieni
6.1.1 D TIME 0-100 czułość czujnika
6.2 COLOR wymuszenie pracy kamery w trybie kolorowym
6.3 BW wymuszenie pracy kamery w trybie czarno-białym
6.4 AUTO GEN przełączanie trybu pracy na podstawie analizy obrazu
6.4.1 D CTRL 0-100 czułość czujnika
6.4.2 DAY2NIGHT 0-100 czułość przy przechodzeniu z dnia na noc
6.4.3 NIGHT2DAY 0-100 czułość przy przechodzeniu z nocy na dzień
7. SYSTEM [opcje systemowe]
7.1 LANG (ENG) zmiana języka menu
7.2 TV GAMMA (low, middle, high) funkcja pozwala na dostosowanie tonalnego odzwierciedlenia obrazu w obszarze cienia. Ta cecha
może pomóc wyciągnąć szczegóły z ciemnych części obrazu nie wpływając na średnie tony.
7.3 TV BRIGHT (low, middle, high) ustawienie jasności wyjścia video
7.4 TV SYSTEM (PAL, NTSC) zmiana systemu pracy kamery
7.5 RELOAD FTY przywrócenie ustawień fabrycznych
8. BAD PIXEL [maskowanie uszkodzonych pikseli]
8.1 MODE (on/off) włącz/wyłącz
8.2 INTENSITY (low,middle,high) intensywność maskowania
9. PRIVACY MASK [maski prywatności]
Funkcja umożliwia ukrywanie wybranych obszarów obserwowanej sceny, np. okien budynku i jest szczególnie przydatna w monitoringu wizyjnym miejsc publicznych.
9.1
9.2
9.3
9.4
9.5
MODE (mosaic, def color) wybór trybu pracy, mozaika lub stały kolor
DEF COLOR (1-15) zdefiniowanie koloru dla maski prywatności
SELECT (1-4) nr maski prywatności dla której aktualnie zmieniamy ustawienia
SWITCH (on/off) włącz/wyłącz maski prywatności
RANGE definiowanie zasięgu i położenia wybranej maski prywatności, najpierw wybieramy położenie pierwszego narożnika maski,
zatwierdzamy wciskając joystick i przechodzimy do ustawienia kolejnego narożnika. Po ustawieniu wszystkich narożników
kamera wraca do menu masek prywatności.
10. HLC [redukcja efektu oślepiania kamery]
Funkcja eliminuje silne punktowe źródła światła (np. reflektory pojazdów, powodujące prześwietlenie całego obrazu. Obszary wyeliminowane oznaczane są jednobarwną
maską, nanoszoną na obraz. Bardzo przydatna np. w systemach rozpoznawania tablic rejestracyjnych.
10.1 MODE (on/off) włącz/wyłącz
10.2 BLACKNESS (0-100) ustawienie koloru od czarnego (0) do szarego (100)
11. MIRROR [odbicie lustrzane obrazu]
11.1 FLIP H (on/off) odwrócenie obrazu w poziomie
11.2 FLIP V (on/off) odwrócenie obrazu w pionie
