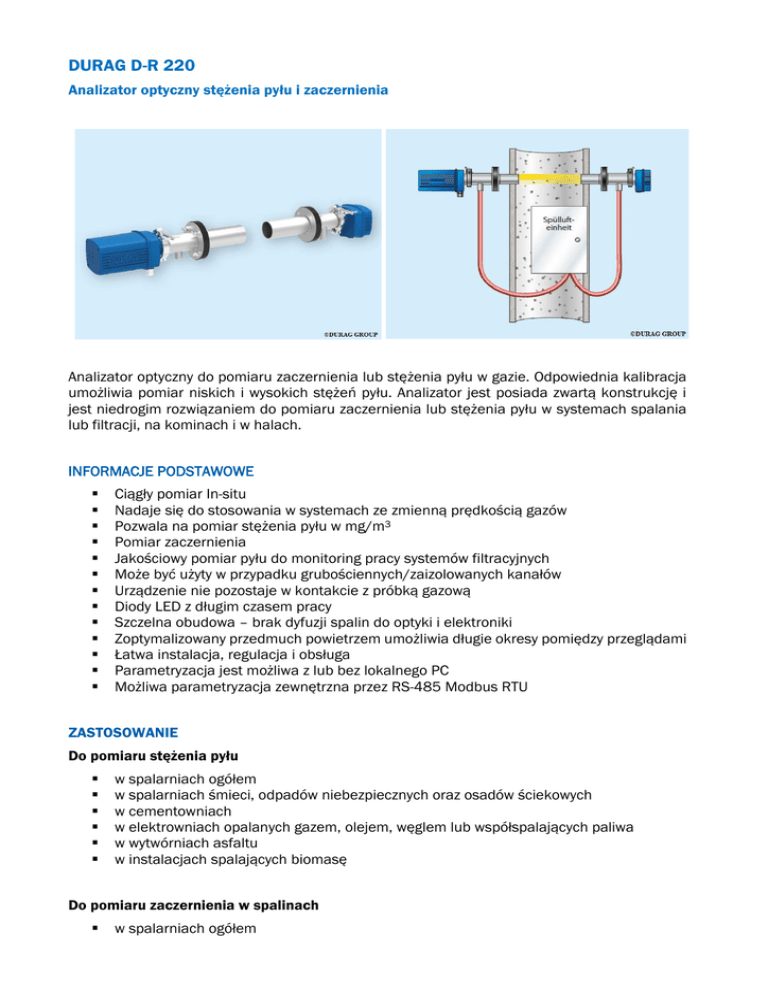

Specyfikacja techniczna D-R 220

DURAG D-R 220
Analizator optyczny stężenia pyłu i zaczernienia
Analizator optyczny do pomiaru zaczernienia lub stężenia pyłu w gazie. Odpowiednia kalibracja
umożliwia pomiar niskich i wysokich stężeń pyłu. Analizator jest posiada zwartą konstrukcję i
jest niedrogim rozwiązaniem do pomiaru zaczernienia lub stężenia pyłu w systemach spalania
lub filtracji, na kominach i w halach.
INFORMACJE PODSTAWOWE













Ciągły pomiar In-situ
Nadaje się do stosowania w systemach ze zmienną prędkością gazów
Pozwala na pomiar stężenia pyłu w mg/m3
Pomiar zaczernienia
Jakościowy pomiar pyłu do monitoring pracy systemów filtracyjnych
Może być użyty w przypadku grubościennych/zaizolowanych kanałów
Urządzenie nie pozostaje w kontakcie z próbką gazową
Diody LED z długim czasem pracy
Szczelna obudowa – brak dyfuzji spalin do optyki i elektroniki
Zoptymalizowany przedmuch powietrzem umożliwia długie okresy pomiędzy przeglądami
Łatwa instalacja, regulacja i obsługa
Parametryzacja jest możliwa z lub bez lokalnego PC
Możliwa parametryzacja zewnętrzna przez RS-485 Modbus RTU
ZASTOSOWANIE
Do pomiaru stężenia pyłu






w spalarniach ogółem
w spalarniach śmieci, odpadów niebezpiecznych oraz osadów ściekowych
w cementowniach
w elektrowniach opalanych gazem, olejem, węglem lub współspalających paliwa
w wytwórniach asfaltu
w instalacjach spalających biomasę
Do pomiaru zaczernienia w spalinach

w spalarniach ogółem

w statkach typu RoRo, statkach rejsowych oraz kontenerowców na wodach nie
podlegających US EPA
Do niedrogiego monitoring stężenia pyłu i zaczernienia
Do monitoringu pracy systemów filtracyjnych
Do pomiaru zapylenia w magazynach i halach
CERTYFIKATY
DANE TECHNICZNE
Dane użytkowe D-R 220
Rodzaj gazu
Temperatura gazu
Ciśnienie wewnątrz kanału
Wilgotność gazu
Wewnętrzna średnica kanału/komina
Powietrze, spaliny, gazy niepalne
Powyżej punktu rosy,
-20…200 ºC (-4…392 ºF) standardowo
-20…600 ºC (-4…1112 ºF) opcjonalnie
-50…+10 hPa (opcjonalnie wyższe)
0…95% RF, brak kondensacji
0,4…10 m (1,3…32,8 ft)
Dane ogólne D-R 220
Zasada działania
Certyfikaty
Miejsce pomiaru
Kontrola, funkcje zabezpieczające
Komponenty systemu
Pomiar zmniejszenia natężenia światłą w wyniku
pochłaniania przez pył po 2-krotnym przejściu przez
ścieżkę pomiarową.
CE, Świadectwo Zatwierdzenia Wzoru PRC
Pomiar In-situ, bezkontaktowy
Źródło światłą LED: brak potrzeby ponownej regulacji
Automatyczne testowanie
D-R 220 M głowica pomiarowa
D-R 220 R reflektor
D-ISC 100 uniwersalna jednostka operacyjna (opcja)
D-R 220 SU jednostka przedmuchu pow. i zasilacz (opcja)
D-R 220 E kołnierz mocujący z rurą (opcja)
Akcesoria
Głowica pomiarowa D-R 220 M
Wartości mierzone fizycznie
Wartości mierzone pochodne
Zakres pomiarowy transmitancji
Wyjściowy zakres transmitancji
Zakres pomiarowy zaczernienia
Wyjściowy zakres zaczernienia
Zakres pomiarowy ekstynkcji
Wyjściowy zakres ekstynkcji
Zakres pomiarowy stężenia pyłu
Wyjściowy zakres stężenia pyłu
Dolna granica wykrywalności
0…1,6 Ekstynkcja
0…97,5% Zaczernienie
Transmitancja, zaczernienie, ekstynkcja, stężenie pyłu w
mg/m3, mg/ms3 (po kalibracji QAL2)
100…0%
Dowolnie programowalny
0…100%
Dowolnie programowalny
0…1,6 EXT
Dowolnie programowalny
0…10000 mg/m3 (w zależności od kalibracji)
Dowolnie programowalny
0,2% transmitancji
Sumaryczna niepewność standardowa wg. Poniżej 0,013 Ext (2 mg/m3 cząstki 1…2µm, średnica
QAL1, DIN EN 14181
wewnętrzna kanału 5m (16,4 ft))
Źródło światła, zakres długości fal
530 nm, zielony LED
Kołnierz przyłączeniowy, średnica podziałowa otworów na
Połączenia procesowe
kołnierzu 100 mm, średnica wewnętrzna rury = 59 / 83 /
105 mm
RS 485 Modbus RTU, dwukierunkowa komunikacja, USB
Cyfrowy interfejs
(serwis)
Wyjścia analogowe
1 x 4-20 mA, 400 Ω, izolowane, programowalne
2 x kontakt NC/NO, dopuszczalne obciążenie 60 VDC /
30 VAC / 0,5 A,
Wyjścia cyfrowe
Mogą być przypisane funkcje.
Typowo: przegląd, awaria
Zasilanie
Napięcie zasilania czujnika 24 VDC, 0,4 A
Temperatura otoczenia
-20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
Stopień ochrony IP (IEC 60529)
IP65
150 x 132 x 214 mm
Wymiary (WxSxG)
(150 x 132 x 331 mm z kołnierzem przedmuchu pow.)
Waga
2,7 kg
Obudowa: Poliamid, RAL 5017, klasa odporności na
Materiał
ogień B1 (UL 94 V0),
Kołnierz przedmuchu pow.: 1.4571 (316 Ti)
Reflektor D-R 220 R
Połączenia procesowe
Temperatura otoczenia
Stopień ochrony IP (IEC 60529)
Wymiary (WxSxG)
Waga
Materiał
Kołnierz przyłączeniowy, średnica podziałowa otworów na
kołnierzu 100 mm, średnica wewnętrzna rury = 59 / 83 /
105 mm
-20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
IP65
126 x 132 x 101 mm
(126 x 132 x 218 mm z kołnierzem przedmuchu pow.)
1,6 kg
Obudowa: Poliamid, RAL 5017, klasa odporności na
ogień B1 (UL 94 V0),
Kołnierz przedmuchu pow.: 1.4571 (316 Ti)
Jednostka przedmuchu pow. i zasilacz D-R 220 SU
W użyciu z:
Zasilanie
Pobór mocy
Przepływ pow. (wydajność)
Temperatura otoczenia
Stopień ochrony IP (IEC 60529)
Wymiary (WxSxG)
Waga
Materiał
D-R 220 M: 24 VDC, zasilanie w pow. przedmuchowe
D-R 220 R: zasilanie w pow. przedmuchowe
85…264 VAC at 46…63 Hz, inne na żądanie
50 W
20 m3/h (16 hPa) / 80 m3/h (4 hPa), inne na żądanie
-20…+50 ºC (-4…122 ºF), opcjonalnie wyższa
IP65
380 x 300 x 210 mm
13 kg
Stal nierdzewna 1.4301
Interfejs D-ISC 100
Połączenia elektryczne
Cyfrowy interfejs
Wyjścia analogowe
1 x Mini USB
1 x urządzenie połączeniowe DURAG M23 (opcja)
1 x USB (serwis)
1 x DURAG Modbus
1 x Modbus RTU / RS-485 (opcjonalny moduł rozbudowy)
1 x Profibus DP (opcjonalnie konwerter szynowy DIN)
1 x Modbus TCP (opcjonalnie moduł oprogramowania)
1 x 4…20 mA, 400 Ω, izolowane, programowalne do 17 x
z modułami rozbudowy (opcja)
Wejścia analogowe
Wyjścia dwustanowe
Wejścia dwustanowe
Zasilanie
Wyświetlacz, LEDy
Obsługa
Brak (standard)
16 x z modułami rozbudowy (opcja) 0…20 mA, 50 Ω,
programowalny punkt zero
3 x wyjście przekaźnikowe (standard), styk
bezpotencjałowy NC/NO, dopuszczalne obciążenie 48V,
0,5A, do 17 x z modułami rozbudowy (opcja)
1 x wejście cyfrowe (standard), bezpotencjałowe,
programowalne do 33 x z modułami rozbudowy (opcja)
90…264 VAC, 48…62 Hz, 200 VA
Wyświetlacz LC 120 x 92 mm,
5 LEDów do wyświetlania stanów
Blok klawiatury (keypad),
Oprogramowanie serwisowe D-ESI 100, łącznie ze
zdalnym dostępem przez interfejs internetowy (opcja),
wymagany PC z Windows XP® lub Windows 7® OS
Zdalny dostęp przez USB / Modbus RTU (opcja) / Modbus
TCP (opcja)
Warunki otoczenia D-ISC 100
Temperatura otoczenia
Stopień ochrony IP (IEC 60529)
Wilgotność względna gazu
Wysokość (miejsca zainstalowania)
Strefa EX
-20…+50 ºC (-4…122 ºF)
-40…+60 ºC (-4…140 ºF) opcjonalnie
IP65
≤ 95% RF, brak kondensacji. Użycie osłony ochronnej
przed złą pogodą dla ≥ 95% RF
≤ 2000 m
Strefa 2 (opcja)
Dane mechaniczne D-ISC 100
Wymiary (WxSxG)
Waga
Materiał
220 x 335 x 145 mm
286 x 335 x 145 mm (wliczając dławnice kablowe)
ok. 5 kg
Stal nierdzewna 1.4301, RAL 5017
UWAGI
 Zastosowanie D-R 220 do ww. zakresów zależy od rodzaju pyłu, rozkładu ziarnowego oraz
średnicy kanału.
 Przedmiot do wprowadzenia modyfikacji technicznych.
PLIKI DO POBRANIA
 Specyfikacja techniczna D-R 220 (wersja PL)
 Specyfikacja techniczna D-R (wersja EN)
 Broszura D-R 220 (wersja EN)
 Przegląd produktów DURAG (wersja EN)
 Kwestionariusz produktów DURAG (wersja EN)
