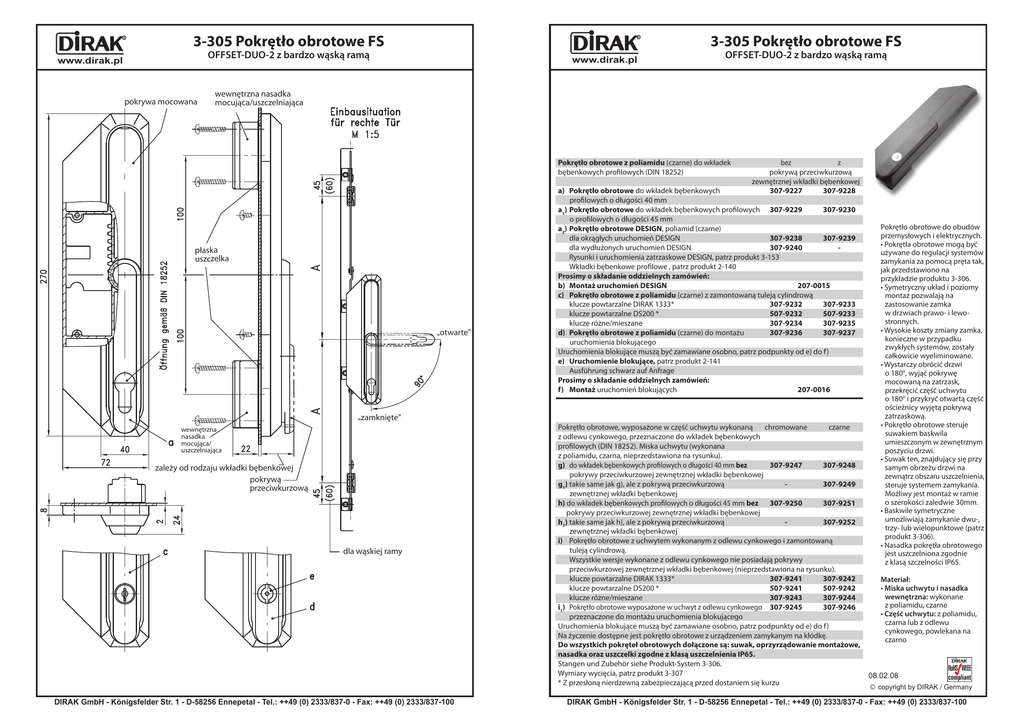

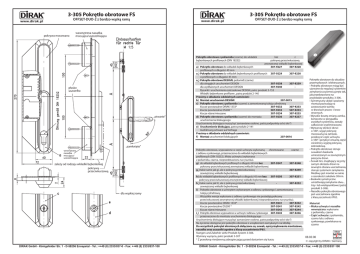

3-305 Pokrętło obrotowe FS 3-305 Pokrętło obrotowe FS

3-305 Pokrętło obrotowe FS
3-305 Pokrętło obrotowe FS
OFFSET-DUO-2 z bardzo wąską ramą
www.dirak.pl
pokrywa mocowana
www.dirak.pl
OFFSET-DUO-2 z bardzo wąską ramą
wewnętrzna nasadka
mocująca/uszczelniająca
Pokrętło obrotowe z poliamidu (czarne) do wkładek
bębenkowych profilowych (DIN 18252)
płaska
uszczelka
"otwarte"
wewnętrzna
nasadka
mocująca/
uszczelniająca
"zamknięte"
zależy od rodzaju wkładki bębenkowej
pokrywą
przeciwkurzową
dla wąskiej ramy
DIRAK GmbH - Königsfelder Str. 1 - D-58256 Ennepetal - Tel.: ++49 (0) 2333/837-0 - Fax: ++49 (0) 2333/837-100
bez
z
pokrywą przeciwkurzową
zewnętrznej wkładki bębenkowej
307-9227
307-9228
a) Pokrętło obrotowe do wkładek bębenkowych
profilowych o długości 40 mm
a1) Pokrętło obrotowe do wkładek bębenkowych profilowych 307-9229
307-9230
o profilowych o długości 45 mm
a2) Pokrętło obrotowe DESIGN, poliamid (czarne)
dla okrągłych uruchomień DESIGN
307-9238
307-9239
dla wydłużonych uruchomień DESIGN
307-9240
Rysunki i uruchomienia zatrzaskowe DESIGN, patrz produkt 3-153
Wkładki bębenkowe profilowe , patrz produkt 2-140
Prosimy o składanie oddzielnych zamówień:
b) Montaż uruchomień DESIGN
207-0015
c) Pokrętło obrotowe z poliamidu (czarne) z zamontowaną tuleją cylindrową
klucze powtarzalne DIRAK 1333*
307-9232
307-9233
klucze powtarzalne DS200 *
507-9232
507-9233
klucze różne/mieszane
307-9234
307-9235
d) Pokrętło obrotowe z poliamidu (czarne) do montażu
307-9236
307-9237
uruchomienia blokującego
Uruchomienia blokujące muszą być zamawiane osobno, patrz podpunkty od e) do f )
e) Uruchomienie blokujące, patrz produkt 2-141
Ausführung schwarz auf Anfrage
Prosimy o składanie oddzielnych zamówień:
f) Montaż uruchomień blokujących
207-0016
Pokrętło obrotowe, wyposażone w część uchwytu wykonaną
chromowane
czarne
z odlewu cynkowego, przeznaczone do wkładek bębenkowych
profilowych (DIN 18252). Miska uchwytu (wykonana
z poliamidu, czarna, nieprzedstawiona na rysunku).
g) do wkładek bębenkowych profilowych o długości 40 mm bez
307-9247
307-9248
pokrywy przeciwkurzowej zewnętrznej wkładki bębenkowej
g1) takie same jak g), ale z pokrywą przeciwkurzową
307-9249
zewnętrznej wkładki bębenkowej
h) do wkładek bębenkowych profilowych o długości 45 mm bez 307-9250
307-9251
pokrywy przeciwkurzowej zewnętrznej wkładki bębenkowej
h1) takie same jak h), ale z pokrywą przeciwkurzową
307-9252
zewnętrznej wkładki bębenkowej
i) Pokrętło obrotowe z uchwytem wykonanym z odlewu cynkowego i zamontowaną
tuleją cylindrową.
Wszystkie wersje wykonane z odlewu cynkowego nie posiadają pokrywy
przeciwkurzowej zewnętrznej wkładki bębenkowej (nieprzedstawiona na rysunku).
klucze powtarzalne DIRAK 1333*
307-9241
307-9242
klucze powtarzalne DS200 *
507-9241
507-9242
klucze różne/mieszane
307-9243
307-9244
i1) Pokrętło obrotowe wyposażone w uchwyt z odlewu cynkowego 307-9245
307-9246
przeznaczone do montażu uruchomienia blokującego
Uruchomienia blokujące muszą być zamawiane osobno, patrz podpunkty od e) do f )
Na życzenie dostępne jest pokrętło obrotowe z urządzeniem zamykanym na kłódkę.
Do wszystkich pokręteł obrotowych dołączone są: suwak, oprzyrządowanie montażowe,
nasadka oraz uszczelki zgodne z klasą uszczelnienia IP65.
Stangen und Zubehör siehe Produkt-System 3-306.
Wymiary wycięcia, patrz produkt 3-307
* Z przesłoną nierdzewną zabezpieczającą przed dostaniem się kurzu
Pokrętło obrotowe do obudów
przemysłowych i elektrycznych.
• Pokrętła obrotowe mogą być
używane do regulacji systemów
zamykania za pomocą pręta tak,
jak przedstawiono na
przykładzie produktu 3-306.
• Symetryczny układ i poziomy
montaż pozwalają na
zastosowanie zamka
w drzwiach prawo- i lewostronnych.
• Wysokie koszty zmiany zamka,
konieczne w przypadku
zwykłych systemów, zostały
całkowicie wyeliminowane.
• Wystarczy obrócić drzwi
o 180°, wyjąć pokrywę
mocowaną na zatrzask,
przekręcić część uchwytu
o 180° i przykryć otwartą część
ościeżnicy wyjętą pokrywą
zatrzaskową.
• Pokrętło obrotowe steruje
suwakiem baskwila
umieszczonym w zewnętrznym
poszyciu drzwi.
• Suwak ten, znajdujący się przy
samym obrzeżu drzwi na
zewnątrz obszaru uszczelnienia,
steruje systemem zamykania.
Możliwy jest montaż w ramie
o szerokości zaledwie 30mm.
• Baskwile symetryczne
umożliwiają zamykanie dwu-,
trzy- lub wielopunktowe (patrz
produkt 3-306).
• Nasadka pokrętła obrotowego
jest uszczelniona zgodnie
z klasą szczelności IP65.
Materiał:
• Miska uchwytu i nasadka
wewnętrzna: wykonane
z poliamidu, czarne
• Część uchwytu: z poliamidu,
czarna lub z odlewu
cynkowego, powlekana na
czarno
08.02.08
