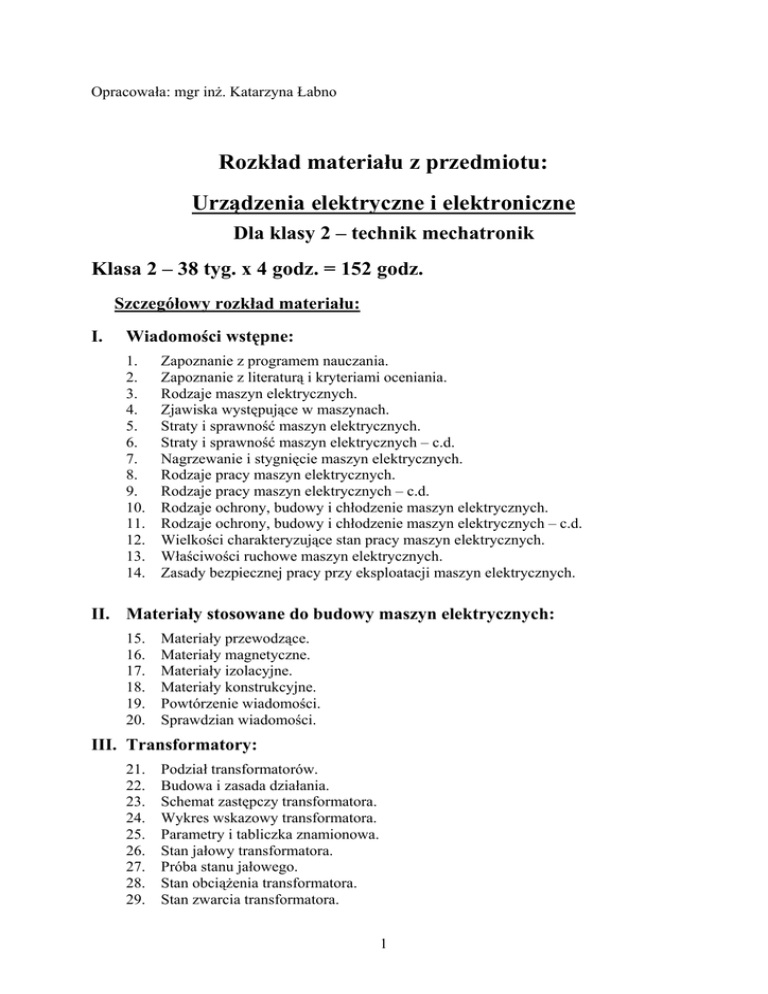

Rozkład materiału z przedmiotu: Urządzenia elektryczne i

Opracowała: mgr inż. Katarzyna Łabno
Rozkład materiału z przedmiotu:
Urządzenia elektryczne i elektroniczne
Dla klasy 2 – technik mechatronik
Klasa 2 – 38 tyg. x 4 godz. = 152 godz.
Szczegółowy rozkład materiału:
I.
Wiadomości wstępne:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Zapoznanie z programem nauczania.
Zapoznanie z literaturą i kryteriami oceniania.
Rodzaje maszyn elektrycznych.
Zjawiska występujące w maszynach.
Straty i sprawność maszyn elektrycznych.
Straty i sprawność maszyn elektrycznych – c.d.
Nagrzewanie i stygnięcie maszyn elektrycznych.
Rodzaje pracy maszyn elektrycznych.
Rodzaje pracy maszyn elektrycznych – c.d.
Rodzaje ochrony, budowy i chłodzenie maszyn elektrycznych.
Rodzaje ochrony, budowy i chłodzenie maszyn elektrycznych – c.d.
Wielkości charakteryzujące stan pracy maszyn elektrycznych.
Właściwości ruchowe maszyn elektrycznych.
Zasady bezpiecznej pracy przy eksploatacji maszyn elektrycznych.
II. Materiały stosowane do budowy maszyn elektrycznych:
15.
16.
17.
18.
19.
20.
Materiały przewodzące.
Materiały magnetyczne.
Materiały izolacyjne.
Materiały konstrukcyjne.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
III. Transformatory:
21.
22.
23.
24.
25.
26.
27.
28.
29.
Podział transformatorów.
Budowa i zasada działania.
Schemat zastępczy transformatora.
Wykres wskazowy transformatora.
Parametry i tabliczka znamionowa.
Stan jałowy transformatora.
Próba stanu jałowego.
Stan obciążenia transformatora.
Stan zwarcia transformatora.
1
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.
41.
42.
43.
Zastosowanie jednostek względnych.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
Transformatory trójfazowe – budowa.
Układy i grupy połączeń.
Układy i grupy połączeń – c.d.
Koszt budowy uzwojeń i wybór grupy połączeń.
Praca równoległa transformatorów.
Regulacja napięcia w transformatorze.
Straty i sprawność.
Autotransformatory.
Przekładniki napięciowe i prądowe.
Transformatory trójuzwojeniowe i transformatory do zmiany liczby faz.
Transformatory spawalnicze i transformatory stosowane w układach
elektronicznych i automatyki.
44. Transformatory bezpieczeństwa, dzwonkowe, piecowe, probiercze.
45. Powtórzenie wiadomości.
46. Sprawdzian wiadomości.
IV. Maszyny prądu stałego:
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
57.
58.
59.
60.
61.
62.
63.
64.
65.
66.
Podział maszyn prądu stałego.
Zastosowanie maszyn prądu stałego.
Budowa i zasada działania maszyn prądu stałego.
Budowa i zasada działania maszyn prądu stałego – c.d.
Podstawowe określenia i układy połączeń.
Podstawowe określenia i układy połączeń – c.d.
Prądnice prądu stałego – prądnica obcowzbudna.
Prądnice prądu stałego – prądnica bocznikowa.
Prądnice prądu stałego – prądnica szeregowa.
Prądnice prądu stałego – prądnica szeregowo-bocznikowa.
Silnik prądu stałego – silnik bocznikowy.
Silniki prądu stałego – silnik obcowzbudny.
Silniki prądu stałego – silnik szeregowy.
Silniki prądu stałego – silnik szeregowo-bocznikowy.
Rozruch silników prądu stałego.
Regulacja prędkości obrotowej – regulacja szeregowa.
Regulacja prędkości obrotowej – regulacja bocznikowa.
Regulacja prędkości obrotowej – regulacja przez zmianę napięcia zasilania.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
V. Maszyny indukcyjne:
67.
68.
69.
70.
71.
72.
Podział i zastosowanie.
Budowa i zasada działania.
Budowa i zasada działania – c.d.
Wielkości charakteryzujące pracę maszyny.
Sposób obliczania poślizgu.
Stany pracy.
2
73.
74.
75.
76.
77.
78.
79.
80.
81.
82.
83.
84.
85.
86.
87.
88.
89.
90.
91.
92.
93.
94.
95.
96.
97.
98.
99.
100.
101.
102.
Stany pracy – c.d.
Bilans mocy i strat.
Bilans mocy i strat – c.d.
Moment elektromagnetyczny.
Moment elektromagnetyczny – c.d.
Bieg jałowy silnika indukcyjnego.
Stan zwarcia silnika indukcyjnego.
Stan obciążenia silnika indukcyjnego, praca stabilna.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
Rozruch silników indukcyjnych.
Rozruch za pomocą rozrusznika.
Rozruch za pomocą przełącznika gwiazda-trójkąt.
Rozruch z zastosowaniem półprzewodnikowych urządzeń przeznaczonych do
sterowania silnikami.
Rozruch za pomocą autotransformatora i za pomocą rezystancji włączonej w
obwód stojana.
Zmiana kierunku wirowania i regulacja prędkości.
Regulacja prędkości przez zmianę częstotliwości napięcia zasilającego i przez
zmianę liczby par biegunów.
Regulacja przez zmianę rezystancji w obwodzie wirnika i przez zmianę napięcia
zasilającego.
Hamowanie naturalne.
Hamowanie prądnicowe.
Hamowanie dynamiczne.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
Silniki dwuklatkowe i głębokożłobkowe.
Silniki jednofazowe.
Silniki dwufazowe.
Silniki indukcyjne liniowe.
Podstawowe uszkodzenia maszyn indukcyjnych.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
VI. Maszyny synchroniczne:
103.
104.
105.
106.
107.
108.
109.
110.
111.
Podział i zastosowanie.
Budowa i zasada działania prądnicy synchronicznej.
Maszyna z biegunami utajonymi (z wirnikiem cylindrycznym).
Maszyna z biegunami jawnymi (z wirnikiem jawnobiegunowym).
Stany pracy maszyny synchronicznej.
Charakterystyki maszyny synchronicznej.
Krzywe V.
Praca równoległa, synchronizacja maszyny z siecią.
Właściwości ruchowe prądnicy przy pracy równoległej – praca na sieć sztywną i
elastyczną.
112. Właściwości ruchowe prądnicy przy pracy równoległej – praca indywidualna.
113. Silnik synchroniczny, rozruch silników synchronicznych.
114. Badanie maszyn synchronicznych.
3
115. Eksploatacja maszyn synchronicznych.
116. Powtórzenie wiadomości.
117. Sprawdzian wiadomości.
VII. Maszyny komutatorowe prądu przemiennego:
118.
119.
120.
121.
122.
123.
Silniki komutatorowe jednofazowe – silnik szeregowy.
Silniki komutatorowe jednofazowe – silnik bocznikowy.
Silniki komutatorowe jednofazowe – silnik repulsyjny.
Maszyny komutatorowe trójfazowe.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
VIII. Układy elektroniczne :
124.
125.
126.
127.
128.
129.
130.
131.
132.
133.
134.
135.
136.
137.
138.
139.
Układy prostownicze niesterowane jednofazowe.
Układy prostownicze niesterowane wielofazowe.
Filtry prostownicze.
Powielacze napięcia.
Układy prostownicze sterowane.
Stabilizatory napięć.
Elektromagnesy i sprzęgła elektromagnetyczne.
Elementy stykowe układów sterowania elektrycznego.
Przekaźniki stosowane w układach elektronicznych.
Styczniki stosowane w układach elektronicznych.
Czujniki w układach elektronicznych.
Przetworniki w układach elektronicznych.
Przemienniki częstotliwości.
Falowniki.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
IX. Zabezpieczenia przeciążeniowe i zwarciowe:
140.
141.
142.
143.
144.
145.
146.
147.
148.
149.
150.
151.
152.
Bezpieczniki topikowe – bezpieczniki instalacyjne.
Niskonapięciowe bezpieczniki mocy.
Bezpieczniki aparatowe.
Nadmiarowe wyłączniki instalacyjne.
Wyłączniki różnicowoprądowe.
Wyłączniki silnikowe.
Przekaźniki termiczne.
Termistorowe zabezpieczenia silników elektrycznych.
Dobór zabezpieczeń przeciążeniowych.
Zabezpieczenia przeciążeniowe kabli i przewodów.
Zabezpieczenia zwarciowe kabli i przewodów.
Powtórzenie wiadomości.
Sprawdzian wiadomości.
