Karta katalogowa

Karta charakterystyki online

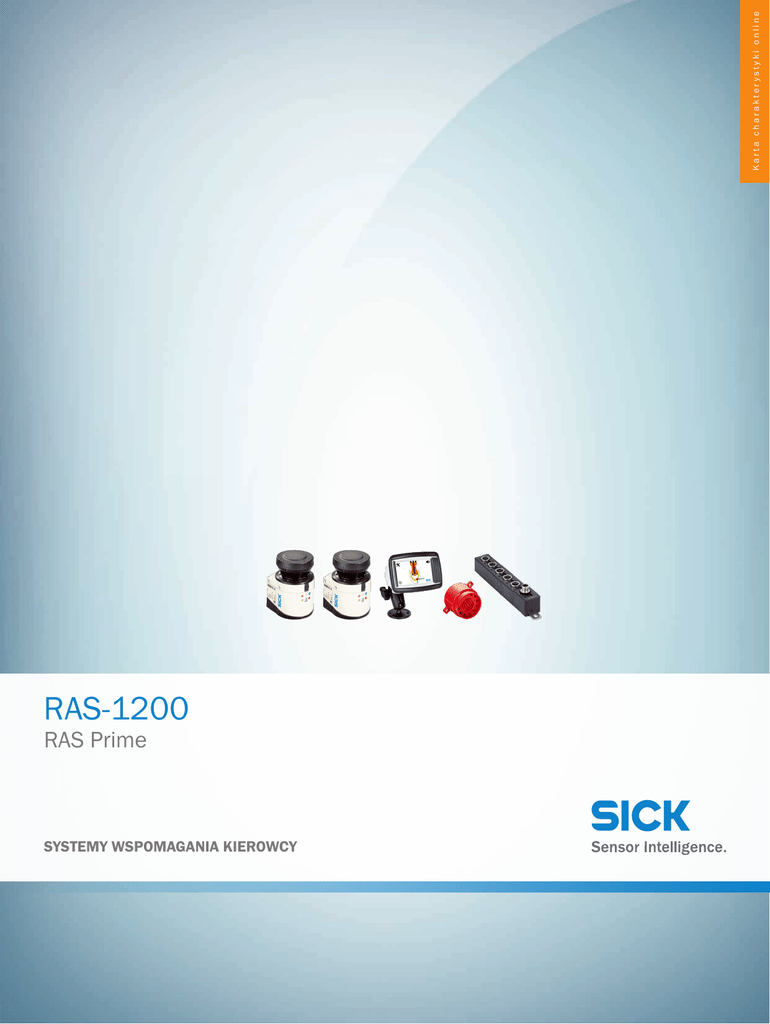

RAS-1200
RAS Prime
SYSTEMY WSPOMAGANIA KIEROWCY
RAS-1200 | RAS Prime
SYSTEMY WSPOMAGANIA KIEROWCY
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
RAS-1200
więcej wersji urządzeń i akcesoriów
1057936
www.sick.com/RAS_Prime
Szczegółowe dane techniczne
Cechy
Obszar zastosowań
Porty
Pojazd
Pojazdy do stertowania, urządzenie do układania pustych kontenerów w stos
Klasa lasera
1 (IEC 60825-1 (2007-3))
Wydajność
H
I
J
K
L
M
N
O
P
Q
R
S
T
Wyświetlacz
Ekran dotykowy 4,3″
Funkcje
Akustyczne i optyczne ostrzeżenie przed kolizją
Wizualne wsparcie podczas manewrowania
Liczba skanerów laserowych
2
Obszar monitorowania
Tył pojazdu, lewy tył, prawy tył
Strefy ostrzegania
3
GPS
–
Autodiagnostyka
✔
Interfejs sieciowy
Aktualizacje oprogramowania
Interfejsy
✔
Ethernet
Funkcja Aktualizacje oprogramowania
Interfejs użytkownika
Ekran dotykowy
Mechanika/elektryka
Napięcie zasilające
24 V DC, 19,2 V DC ... 28,8 V DC
Pobór mocy (typowy, maks.)
40 W, 165 W, z ogrzewaniem
Masa, wyświetlacz
360 g, 600 g z uchwytem
Wymiary, wyświetlacz (szer. x gł. x wys.)
142 mm x 44 mm x 98 mm (z uchwytem o głębokości 130 mm)
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy
–25 °C ... +50 °C
Temperatura otoczenia – przechowywanie
–25 °C ... +60 °C
Ogólne wskazówki
Zakres dostawy
2
ROZWIĄZANIA SYSTEMOWE | SICK
LMS151-10100S03
LMS151-10100S04
Ekran operatora
Zestaw mocujący do wyświetlacza
Ethernet switch
Brzęczyk
Pamięć USB z instrukcją obsługi
Kabel zasilający do LMS1xx (2 x)
Karta charakterystyki online | 2017-02-20 16:36:10
Informacje mogą ulec zmianie bez powiadomienia
RAS-1200 | RAS Prime
SYSTEMY WSPOMAGANIA KIEROWCY
Ethernetowy przewód łączący do LMS1xx (2 x)
Ethernetowy przewód łączący do wyświetlacza
Przewody podłączeniowe do wyświetlacza
Klasyfikacje
ECl@ss 5.0
27339090
ECl@ss 5.1.4
27339090
ECl@ss 6.0
27339090
ECl@ss 6.2
27339090
ECl@ss 7.0
27330190
ECl@ss 8.0
27330190
ECl@ss 8.1
27330190
ECl@ss 9.0
27330190
UNSPSC 16.0901
25172105
Rysunek wymiarowy (Wymiary w mm)
10.5 (.41)
49 (1.93)
M5 x 7.5 (0.3)
102 (4.02)
Ø 94 (3.7)
79.3 (3.12)
79.3 (3.12)
115.7 (4.56)
152 (5.98)
M5 x 7.5 (0.3)
8 (.31)
19 (.75)
M16
M12
73 (2.87)
105 (4.13)
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/RAS_Prime
Krótki opis
Typ
Nr artykułu
Zestaw mocujący z
amortyzatorem drgań
1053343
Przetwornik DC/DC
6044524
Uchwyty montażowe i płytki mocujące
Kątownik mocujący z amortyzatorem drgań do LMS1xx
Zasilacze sieciowe i przewody sieciowe
Przetwornik DC/DC z przewodami podłączeniowymi, zakres napięcia wejściowego
13 V ... 32 V, napięcie wyjściowe 24 V, moc 240 W
2017-02-20 16:36:10 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ROZWIĄZANIA SYSTEMOWE | SICK
3
RAS-1200 | RAS Prime
SYSTEMY WSPOMAGANIA KIEROWCY
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Krótki opis
Typ
Nr artykułu
Skrzynka przyłączeniowa
2070552
SSL-2J04-G10ME
6030928
Moduły i bramy
Skrzynka przyłączeniowa do zasilania (czujniki, wyświetlacz, emiter dźwięku, przełącznik
sieci Ethernet)
Złącza wtykowe i przewody
Głowica A: Wtyk, M12, 4 piny, prosty, kodowanie D
Głowica B: Wtyk, RJ45, 8 pinów, prosty
Przewód: Ethernet, nadaje się do zastosowania w prowadnikach kabli, PUR, ekranowany,
10 m
