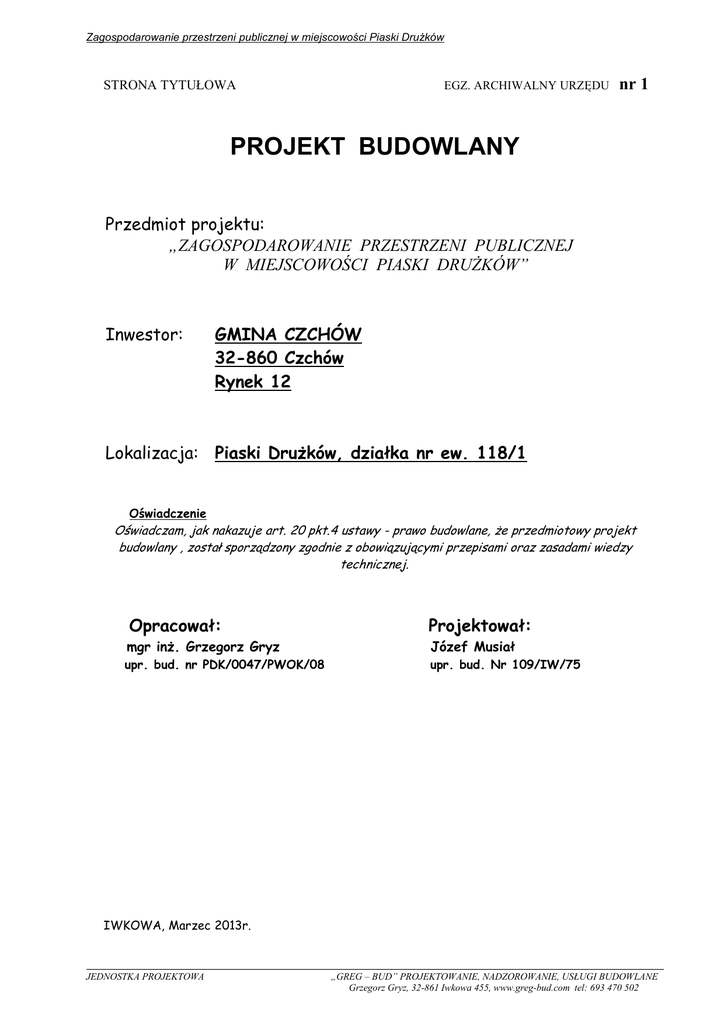

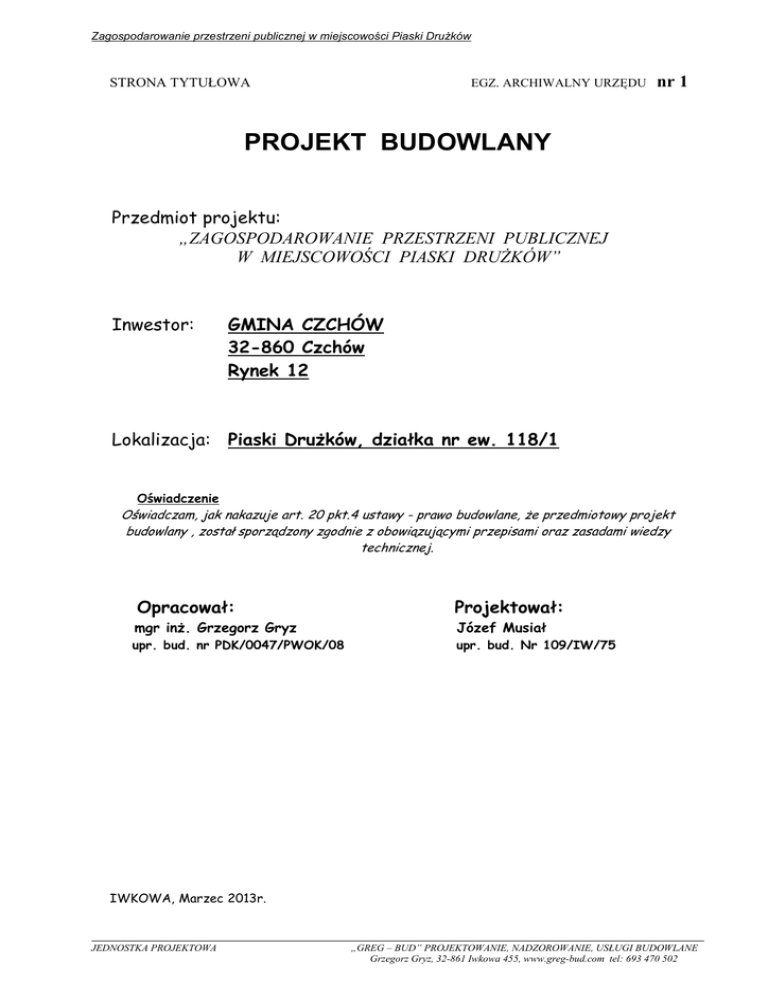

Projekt budowlany

Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
STRONA TYTUŁOWA
EGZ. ARCHIWALNY URZĘDU
nr 1
PROJEKT BUDOWLANY
Przedmiot projektu:
„ZAGOSPODAROWANIE PRZESTRZENI PUBLICZNEJ
W MIEJSCOWOŚCI PIASKI DRUśKÓW”
Inwestor:
GMINA CZCHÓW
32-860 Czchów
Rynek 12
Lokalizacja: Piaski DruŜków, działka nr ew. 118/1
Oświadczenie
Oświadczam, jak nakazuje art. 20 pkt.4 ustawy - prawo budowlane, Ŝe przedmiotowy projekt
budowlany , został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej.
Opracował:
Projektował:
mgr inŜ. Grzegorz Gryz
Józef Musiał
upr. bud. nr PDK/0047/PWOK/08
upr. bud. Nr 109/IW/75
IWKOWA, Marzec 2013r.
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
Zawartość opracowania:
1.
2.
3.
4.
5.
6.
Opis techniczny, w tym informacja BIOZ.
Uzgodnienie lokalizacji miejsc postojowych i ogrodzenia z Zarządcą drogi .
Rys. 1 – Plan lokalizacyjny w skali 1:1000.
Rys. 1 - Projekt zagospodarowania w skali 1:1000.
Rys. 2 – Plan sytuacyjny w skali 1: 200.
Kserokopie Uprawnień projektantów i zaświadczenia przynaleŜności do Izby InŜynierów.
PODSTAWA OPRACOWANIA
-
Umowa z dnia 06.03.2013 r zawarta pomiędzy Inwestorem tj Gminą Czchów a firmą
„GREG-BUD”
-
zaakceptowany przez Inwestora projekt koncepcyjny z zakresem projektowanego
opracowania,
-
mapa sytuacyjno-wysokościowa dostarczona przez Inwestora w skali 1:1000
-
wizja w terenie oraz niezbędne pomiary.
PODSTAWA PRAWNA OPRACOWANIA
-
Ustawa z dnia 7 lipca 1994 r – Prawo Budowlane (tekst jednolity DZ.U. z 2010 r. Nr.,
243, poz., 1623)
-
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.
U. Nr 75 poz. 690 z 2002 r. z późniejszymi zmianami).
-
Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25
kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego
(Dz.U. z 2012.nr 0, poz. 462)
-
Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25
kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia
obiektów budowlanych (DZ.U.z 2012r. nr 0 poz. 463)
-
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca
2003 roku w sprawie uzgodnienia projektu budowlanego pod względem ochrony
przeciwpoŜarowej (Dz.U z 2003 r. nr 121, poz 1136 i 1137)
-
Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w
sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich
usytuowanie (Dz.U. nr 43, poz.430),
-
Normy i literatura branŜowa.
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
OPIS TECHNICZNY
1. PRZEDMIOT I ZAKRES ORACOWANIA
Przedmiotem opracowania jest projekt budowlany miejsc postojowych wraz z przebudową
i remontem ogrodzenia oraz zagospodarowania terenu w ramach zadania pn:
„ Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków”
2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA
Działka 118/1 zabudowana jest budynkiem mieszkalnym z częścią kulturalną o charakterze
publicznym. Działka przylega bezpośrednio do drogi gminnej, przy której istnieje zjazd publiczny
oraz odrębna furtka na przedmiotową działkę. Działka w całości ogrodzona ogrodzeniem z siatki
stalowej i przęseł siatkowych stalowych. Dojazd do budynku realizowany jest poprzez istniejący
zjazd publiczny od strony północno - zachodniej, a odrębne dojście do budynku znajduje się w
środkowej części działki od strony zachodniej. Teren działki pomiędzy budynkiem a ogrodzeniem
od strony drogi stosunkowo płaski z niewielkim nachyleniem od strony południowej, porośnięty
trawą z wyodrębnionym chodnikiem i ciągiem pieszo-jezdnym. Za istniejącym wjazdem na
działkę znajduje się niewielki plac utwardzony.
3. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI
W ramach zadania projektuje się budowę nowych pełnowymiarowych miejsc postojowych
od strony drogi, w ilości 9 stanowisk w tym jedno dla osób niepełnosprawnych o nawierzchni
bitumicznej. Projektowana lokalizacja miejsc postojowych wymusza przesunięcie istniejącego
ogrodzenia w głąb działki oraz budowę nowej bramy wjazdowej i furtki. Lokalizacja istniejącego
zjazdu i dojścia do budynku nie ulegną zmianie. Dodatkowo projektuje się remont istniejącego
ogrodzenia w pozostałej części (nie podlegającej przesunięciu w głąb działki) od strony drogi oraz
remont i odtworzenie nawierzchni istniejących chodników. Ziemia z wykopów pod miejsca
postojowe zostanie rozplantowana na terenie przed budynkiem dla częściowej niwelacji róŜnicy
poziomu powierzchni terenu i obsiana trawą. Wszystkie roboty w terenie zostaną wykonane w
sposób zapewniający nienaruszalność stosunków wodnych, bez zalewania działek sąsiednich.
Woda z miejsc postojowych będzie odprowadzana powierzchniowo w sposób rozproszony.
Nie projektuje się znacznego podniesienia terenu działki.
Inwestycja planowana nie wymaga wycinki drzew (brak kolizji).
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
Teren działki nie leŜy w strefie ochrony konserwatorskiej, a istniejąca działka nie jest
wpisana do rejestru zabytków.
Przedmiotowa działka nie leŜy w strefie eksploatacji górniczej.
Zasięg i wielkość oddziaływania inwestycji na otoczenie zawiera się w granicach
lokalizacji działki nr 118/1. Wielkość oddziaływania inwestycji na otoczenie nie przekracza
parametrów dopuszczanych przepisami i normami. Inwestycja nie stwarza zagroŜenia dla
środowiska, ani dla higieny i zdrowia uŜytkowników. Nie przewiduje się teŜ powstania takich
zagroŜeń w przyszłości, pod warunkiem uŜytkowania obiektu zgodnie z przeznaczeniem i
obowiązującymi przepisami.
Projektowany zakres prac obejmował będzie:
–
demontaŜ istniejącego ogrodzenia z murkami cokołowymi i słupkami,
–
demontaŜ istniejącej bramy wjazdowej i furtki,
–
wykonanie w części nowego ogrodzenia z bramą przesuwną i furtką,
–
remont pozostałej części ogrodzenia,
–
wykonanie nowych miejsc postojowych,
–
remont i odtworzenie nawierzchni istniejących chodników i wjazdu istniejącego,
–
montaŜ tablicy informacyjno – ogłoszeniowej,
–
zagospodarowanie terenu przed budynkiem poprzez montaŜ ławek ogrodowych
Ŝeliwnych, stalowych koszy na śmieci, nasadzenie krzewów średniowysokich i niskich
oraz obsianie trawą.
4. CHARAKTERYSTYKA I OPIS PRZYJĘTYCH ROZWIĄZAŃ
Projektowane miejsca postojowe pozwolą na swobodne i bezpieczne pozostawianie
pojazdów samochodowych przez ludzi przybywających do części publicznej budynku .
Dodatkowo przesunięcie bramy wjazdowej w głąb działki poprawi warunki bezpieczeństwa
uŜytkownikom podczas wjazdu i wyjazdu z posesji. Wydzielone miejsca postojowe posiadać będą
nawierzchnię bitumiczną układaną na podbudowie z kruszywa łamanego i wymiary zgodne z
warunkami technicznymi tj. 2,5x5,0 m i 3,6x5,0 m.
Kolejne warstwy utwardzenia miejsc postojowych:
– warstwa ścieralna z mieszanki mineralno-bitumicznej gr. 4 cm
–
warstwa wiąŜąca z mieszanki mineralno-bitumicznej gr. 5 cm
–
podbudowa z kruszywa łamanego 0~31,5 mm gr. 15 cm
–
podbudowa dolna z kruszywa łamanego grubego 31,5~60 mm gr. 30 cm
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
Teren utwardzony pod miejsca postojowe zostanie wydzielony poprzez ułoŜenie krawęŜnika
betonowego na leŜąco (najazdowo) oraz obrzeŜa betonowego gr 8,0 cm.
Istniejące ogrodzenie od strony drogi zostanie w części przebudowane z przesunięciem w głąb
działki (na długości utwardzonego placu) i wyremontowane w pozostałej części. NaleŜy wykonać
ogrodzenie panelowe systemowe, ze stali powlekanej, koloru zielonego RAL6005, na cokole
betonowym prefabrykowanym. Panele z prętów gr 5 mm o wysokości 1530 mm mocowane
uchwytami do słupków o przekroju 60x40 mm w systemie ALFA, BETA, OMEGA lub
GAMMA. Brama wjazdowa przesuwna samonośna szerokości 5,00 m, z wypełnieniem z
kształtowników zamkniętych 25x25 mm, bez napędu. Furtka otwierana szerokości 1,20 m, z
wypełnieniem z kształtowników zamkniętych 25x25 mm. Wszystkie elementy stalowe ogrodzenia
powlekane, kolor zielony RAL6005. Elementy ogrodzenia nie mogą zawierać ostrych zakończeń.
Istniejący chodnik zostanie wyremontowane z odtworzeniem nawierzchni z kostki brukowej
szarej grubości 4,0 cm zabezpieczonej obustronnie obrzeŜem betonowym gr 6 cm. Kostkę naleŜy
układać na podbudowie z kruszywa łamanego i naturalnego.
Kolejne warstwy chodnika dla ruchu pieszego:
–
kostka brukowa szara gr. 4 cm lub 6cm
–
podsypka z kruszywa naturalnego płukanego „zerówka” gr. 3,0m
–
podbudowa z kruszywa łamanego 0~31,5 mm gr. 10 cm
–
podbudowa dolna z kruszywa naturalnego pospółki gr. 25 cm
Istniejący zjazd publiczny i dojazd do budynku zostanie wyremontowany z odtworzeniem
nawierzchni tłuczniowej.
5. Uwagi dotyczące wykonywania robót
KrawęŜnik betonowy 15x30x100 cm z betonu C25/30 powinien zostać posadowiony na
ławie betonowej z betonu C16/20 z oporem grubości 15 cm. Wysokość ułoŜenia krawęŜnika
dostosować do terenu.
Betonowe obrzeŜa chodnikowe 8x30x100 cm oraz 6x25x100 cm z betonu C25/30 naleŜy osadzić
na ławie betonowej z betonu C16/20 grubości 10 cm i szerokości 15 cm z oporem. Wysokość
ułoŜenia ponad poziom nawierzchni chodnika równa -0,50 cm.
Cokół ogrodzeniowy betonowy prefabrykowany wysokości do 20,0 cm w kolorze szarym,
zawieszony na prefabrykowanych łącznikach przysłupkowych. Fundamenty słupków
ogrodzeniowych betonowe monolityczne z betonu C16/20 o wymiarach 0,5x0,5 m naleŜy zagłębić
poniŜej strefy przemarzania tj. na głębokość 1,2 m p.p.t.
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
Tablicę informacyjno – ogłoszeniową o wym 0,5x0,7m montować na drewnianej konstrukcji
zabezpieczonej impregnatem do drewna z woskiem. Konstrukcję tablicy utwierdzić w gruncie za
pomocą monolitycznych pęczków betonowych o wymiarach 0,3x0,3x0,7m, z betonu C16/20.
Ławki parkowe oraz kosze montować na monolitycznych ławach lub pęczkach betonowych z
betonu C16/20 według rozwiązań producenta.
Wszystkie elementy ogrodzenia, bramę i furtkę naleŜy montować zgodnie w wytycznymi i
zaleceniami producenta.
Nasadzenia krzewów wykonać w uprzednio przygotowanych dołkach uzupełnionych glebą o
kwaśności zalecanej dla przyjętego rodzaju roślinności.
Przykładowe zdjęcia elementów ogrodzenia (kolorystyka wg opisu powyŜej).
6. Uwagi końcowe
1. Roboty prowadzić zgodnie z zasadami sztuki budowlanej i przy bezwzględnym zachowaniu
podstawowych zasad BHP.
2. Stosować materiały posiadające atesty lub Świadectwo ITB dopuszczenia do stosowania w
budownictwie.
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
3. Roboty prowadzić i odbierać zgodnie z wytycznymi zawartymi w „Warunkach wykonywania i
odbioru robót budowlanych”
4. Prowadzenie robót powierzyć osobie uprawnionej.
5. Wykonawca zobowiązany jest uzyskać stosowną zgodę na zajęcie pasa drogowego od Zarządcy
drogi na etapie realizacji robót, w przypadku zaistnienia takiej konieczności.
6. W przypadku wystąpienia wątpliwości co do prowadzenia robót naleŜy skontaktować się z
projektantem.
Opracował:
Projektował:
mgr inŜ. Grzegorz Gryz
Józef Musiał
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
dla inwestycji
„ZAGOSPODAROWANIE PRZESTRZENI PUBLICZNEJ
W MIEJSCOWOŚCI PIASKI DRUśKÓW”
Zakres robót
Zakres planowanych robót określa dokumentacja techniczna.
1. Wskazanie elementów istniejącego zagospodarowania działki mogących stwarzać
zagroŜenie
Elementami zagospodarowania działki mogącymi stwarzać zagroŜenie są: jezdnia drogi z uwagi
na odbywający się nią ruch pojazdów.
2. Zagospodarowanie i zabezpieczenie terenu budowy
Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych,
co najmniej w zakresie:
- ogrodzenia terenu i wyznaczenia stref niebezpiecznych lub oznakowania terenu (miejsc
niebezpiecznych) za pomocą tablic ostrzegawczych, a w razie potrzeby zapewnienia stałego
nadzoru,
- urządzenia pomieszczeń higieniczno sanitarnych, socjalnych i adm.-biurowych, które powinny
spełniać normatywy podane w przepisach ogólnych bhp – (Dz. U.nr169 z 2003 r. poz. 1650),
- urządzenia punktu pomocy przedmedycznej,
- punkty ochrony ppoŜ. wyposaŜone w podręczny sprzęt gaśniczy,
- zapewnienia łączności telefonicznej,
- urządzenia składowisk materiałów i wyrobów, które powinny być właściwie usytuowane w
stosunku do innych elementów zagospodarowania placu budowy oraz elementów pasa
drogowego. Rozmieszczenie składowanych materiałów, wysokość składowania i sposób
pobierania materiałów powinien być zgodny z odpowiednimi przepisami,
- wyznaczenia miejsc postojowych dla maszyn i pojazdów budowlanych,
- urządzenia stanowiska do oczyszczenia pojazdów opuszczających teren budowy.
3. Przewidywane zagroŜenia podczas realizacji robót budowlanych
Podczas wykonywania robót budowlanych mogą wystąpić następujące zagroŜenia:
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
− ruch drogowy – potrącenie, kolizja lub wypadek drogowy,
− zagroŜenia od pracy oraz przemieszczania maszyn i urządzeń na terenie budowy,
− zagroŜenia podczas prowadzenia przeglądów i naprawy urządzeń mechanicznych i
elektrycznych,
− spawanie elektryczne lub gazowe (poraŜenie prądem elektrycznym, wybuch gazu,
poparzenie),
− upadek i uderzenie materiałów z wysokości,
− zagroŜenie poŜarem maszyn i urządzeń,
− zbyt duŜy cięŜar elementów przenoszonych ręcznie,
− zranienie elementami ostrymi i wystającymi,
− zapylenie oraz zatrucie materiałami chemicznymi (farby, materiały asfaltowe itp.),
− wyjątkowo moŜe nastąpić zalanie, zatopienie urządzeń elektrycznych,
Poza czynnikami zewnętrznymi, zagroŜenia mogą powstać z winy czynnika ludzkiego tj.:
- lekcewaŜenie zagroŜenia,
- niezastosowanie się do poleceń kierownika budowy lub mistrza budowy,
- zmęczenie, zdenerwowanie, stres,
- nagłe zachorowanie, niedyspozycja fizyczna,
- niedostateczna koncentracja uwagi na wykonywanej czynności,
- zbyt niska lub zbyt wysoka temperatura,
- zaskoczenie niespodziewanym zdarzeniem,
- nieprzestrzeganie obowiązujących instrukcji i zasad bhp.
Na stanowiskach pracy mogą wystąpić równieŜ inne zagroŜenia, które powyŜej nie zostały
opisane.
Wykaz stanowisk pracy, na których występują szczególnie duŜe zagroŜenia dla zdrowia oraz
zagroŜenia wypadkowe, określa kaŜdy pracodawca.
4. Szkolenia bhp
Pracownicy wykonujący zadania w ramach realizacji inwestycji powinni przejść odpowiednie
szkolenie z zakresu bezpieczeństwa i higieny pracy obejmujące:
−
instruktaŜ ogólny,
−
instruktaŜ stanowiskowy,
−
szkolenie podstawowe.
Szkoleniu wstępnemu pracownicy powinni być poddani przed przystąpieniem do wykonywania
prac szczególnie niebezpiecznych. Na robotniczych stanowiskach pracy, na których występują
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
Zagospodarowanie przestrzeni publicznej w miejscowości Piaski DruŜków
szczególnie duŜe zagroŜenia dla zdrowia pracowników oraz zagroŜenia wypadkowe, szkolenie
podstawowe powinno być przeprowadzone przed rozpoczęciem pracy na tych stanowiskach.
Szkolenie pracowników w zakresie instruktaŜu ogólnego i stanowiskowego przeprowadzić mogą
zarówno kierownik budowy jak i mistrz budowy pod warunkiem Ŝe posiadają aktualne szkolenie
podstawowe lub okresowe w zakresie bhp dla osób kierujących pracownikami.
Przeszkolenie w zakresie szkolenia podstawowego pracownicy zatrudnieni na robotniczych
stanowiskach pracy powinni odbyć w specjalistycznych ośrodkach szkoleniowych.
5. Środki zapobiegające zagroŜeniom
Zaleca się podjęcie następujących środków zapobiegających zagroŜeniom – technicznych i
organizacyjnych:
−
kierownik budowy zobowiązany jest do wykonania przed przystąpieniem do robót planu
bezpieczeństwa i ochrony zdrowia, opracować instrukcję bezpiecznego wykonywania robót i
zaznajomić z nią pracowników,
−
naleŜy zapewnić dojazd do obiektu dla jednostek ratowniczych,
−
bezwzględnie stosować zgodnie z PN oznaczenia miejsc niebezpiecznych,
−
organizować stanowiska pracy zgodnie z przepisami i zasadami bhp,
−
do pracy moŜna dopuścić tylko pracowników posiadających aktualne szkolenia bhp w tym
stanowiskowe oraz aktualne badania lekarskie bez przeciwwskazań do wykonywania danej
pracy,
−
zapewnić i egzekwować uŜywanie przez pracowników środków ochrony indywidualnej i
zbiorowej,
−
na terenie budowy naleŜy rozmieścić znaki ewakuacyjne oraz sprzęt poŜarowy,
−
w ogólnie dostępnym, bezpiecznym miejscu na terenie budowy powinna znajdować się
kompletnie wyposaŜona apteczka pierwszej pomocy przedlekarskiej,
−
naleŜy wskazać osoby przeszkolone w zakresie udzielania pierwszej pomocy przedlekarskiej,
−
pracownicy winni informować osoby kierownictwa i dozoru o bezpośrednim zagroŜeni Ŝycia i
zdrowia.
Opracował:
Projektował:
mgr inŜ. Grzegorz Gryz
Józef Musiał
JEDNOSTKA PROJEKTOWA
„GREG – BUD” PROJEKTOWANIE, NADZOROWANIE, USŁUGI BUDOWLANE
Grzegorz Gryz, 32-861 Iwkowa 455, www.greg-bud.com tel: 693 470 502
